  • 产品型号: JW-BL03

  • 规格参数

    材质: DC53钢材
    检测设备: 美国Niton光谱仪
    刀片套装: 上外切、上内切、下切、下内切、上切、下切、垫1、垫2
    功能: 剪断电缆末端、剥线、剪线
    适用设备: 自动端子压接机床、OTP模具
  • 立即询价

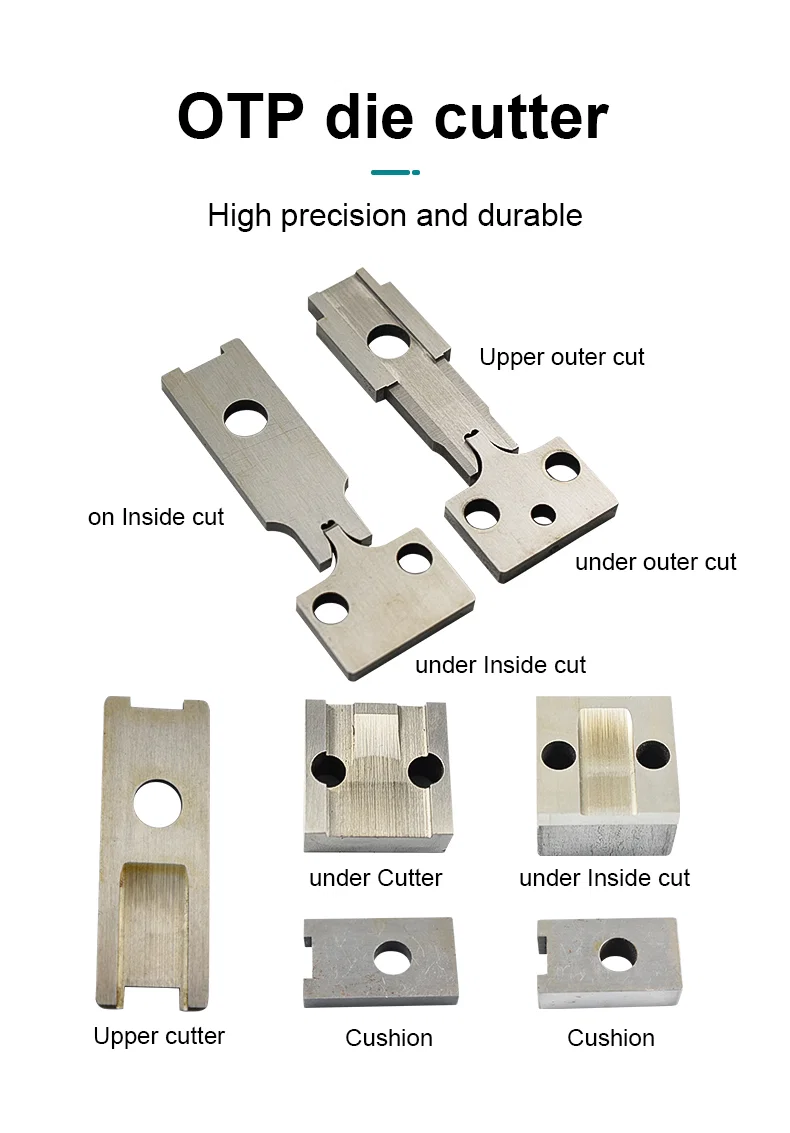

JW-BL03 是自动端子压接机的整套刀片组。该套件包含八个部件——上外切刀、上内切刀、下外切刀、下内切刀、上切刀、下切刀及两片缓冲垫——一次订货即可恢复整个切剥工位,无需逐片更换。

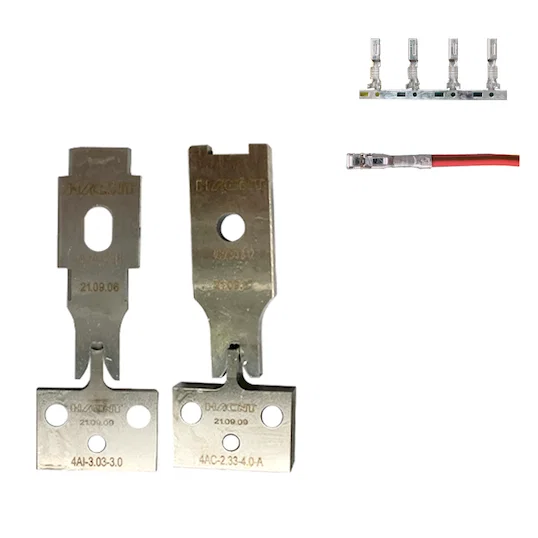

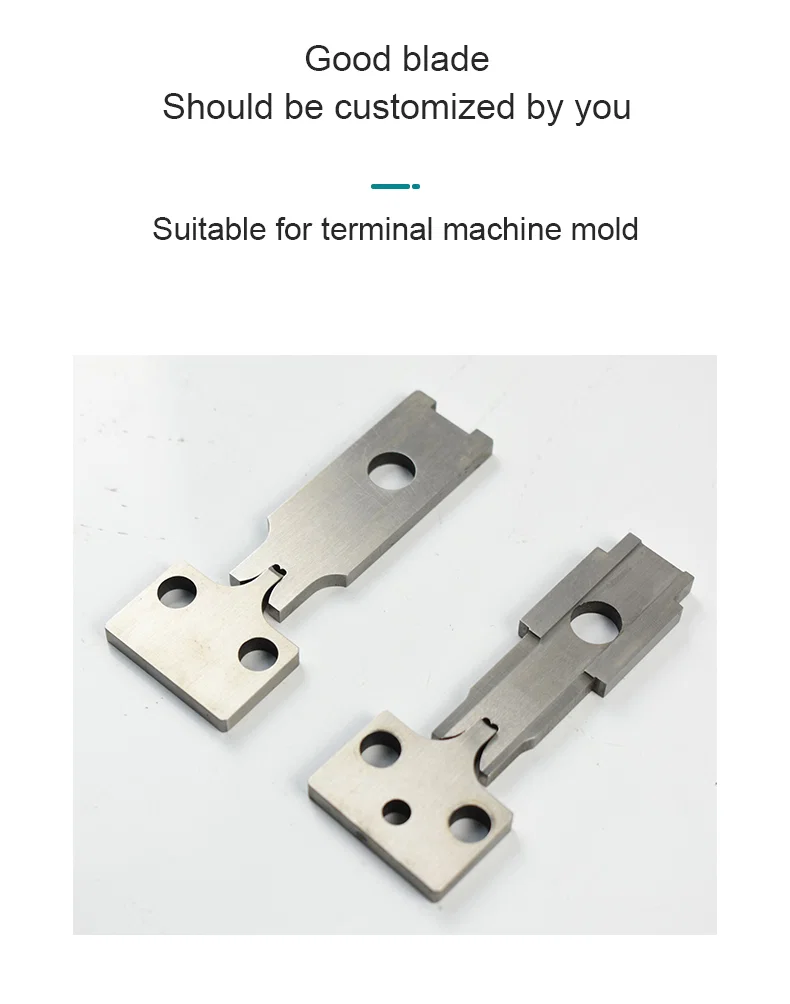

全部切削件均为 DC53 钢,每批出货前经美国 Niton 光谱仪检测,合金成分以实测为准而非凭牌号推定。上刀为宽刀体下方收窄的细颈结构,刀尖可插入绝缘层与导体之间;下刀为块状,顶面开有走线槽。二者配合在一个工位上完成三项功能:线端切断、剥线与切线。

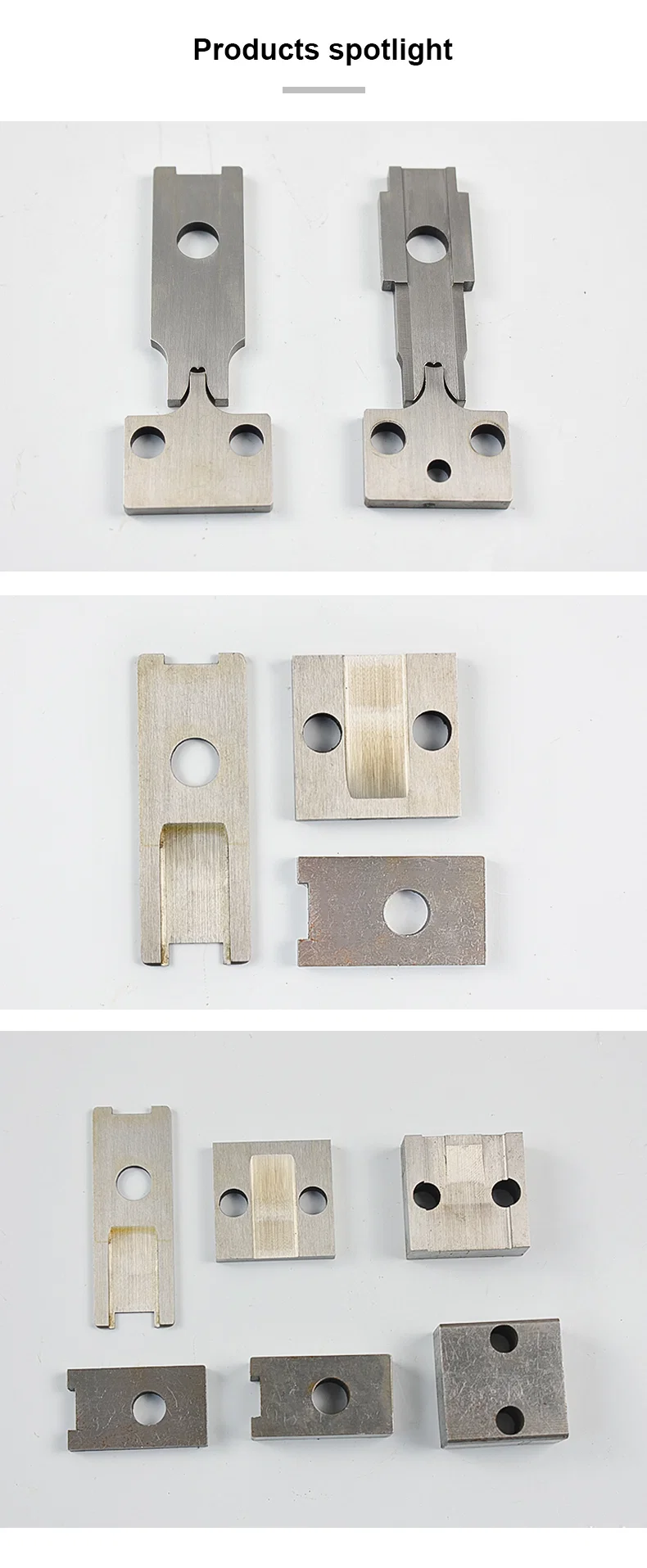

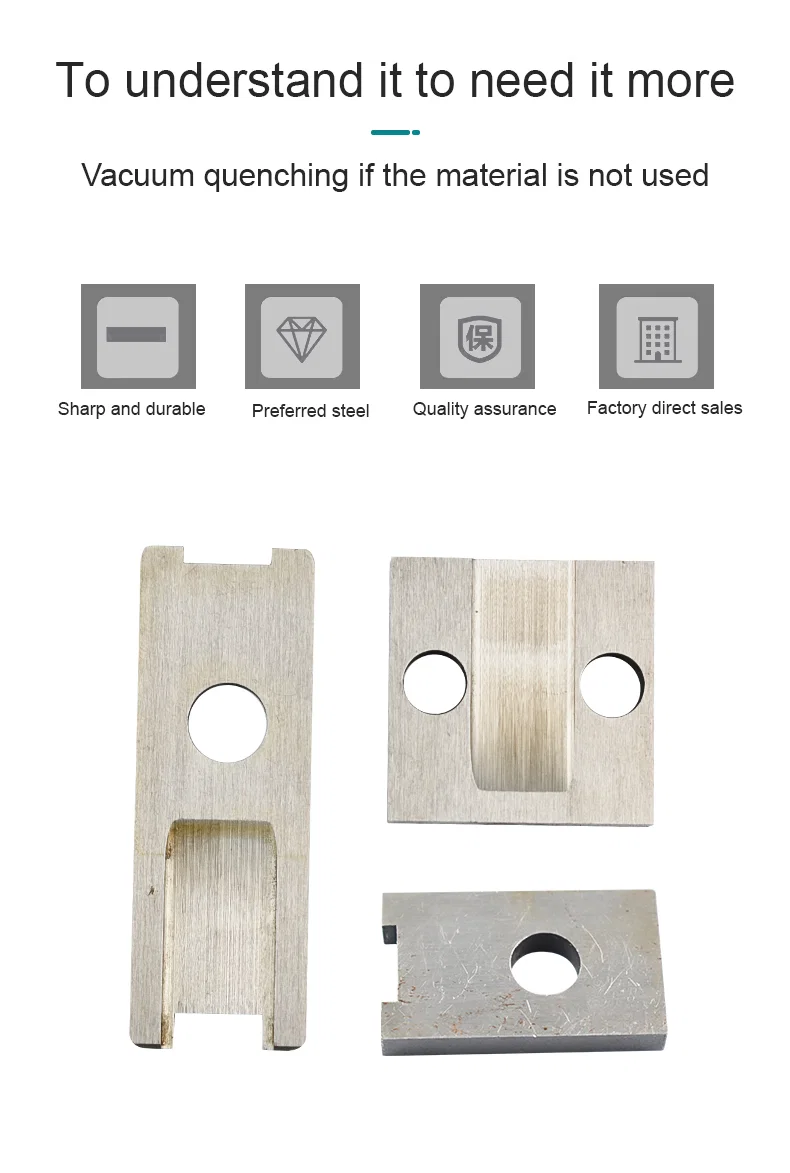

适用于采用 OTP 刀片形式的自动端子压接机。由于上下两半相互对磨,通常整套更换。下刀块由两颗螺丝固定,缓冲垫补偿闭合间隙,整组更换后剥线深度保持稳定。

主要特点

1. 材质:八个切削件全部采用 DC53 钢,上下刀磨损速率相当。

2. 检测:每批经美国 Niton 光谱仪检测,包装前确认合金成分。

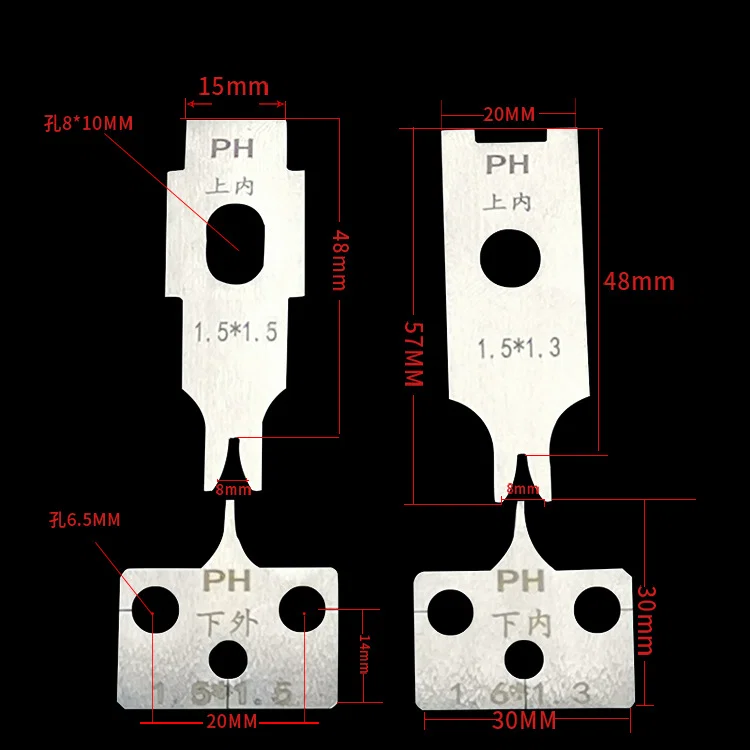

3. 上刀形态:刀体宽 15 mm 与 20 mm,长 48 mm,至刀尖收窄为 6 mm 细颈。

4. 上刀固定:8 x 10 mm 安装孔,匹配标准端子机刀片销。

5. 下刀块:外刀块 20 x 14 mm,孔径 6.5 mm;内刀块 30 x 30 mm,均为双螺丝固定。

6. 整套供货:八个部件覆盖线端切断、剥线与切线,整组更换。

技术参数

参数规格
型号JW-BL03
套装内容上/下外切刀、上/下内切刀、上/下切刀、缓冲垫 2 片
材质DC53 钢
质量控制经美国 Niton 光谱仪检测
上刀宽度15 mm 与 20 mm(图示)
上刀长度48 mm(图示)
细颈宽度6 mm(图示)
安装孔8 x 10 mm(图示)
下外刀块20 x 14 mm,孔径 6.5 mm(图示)
下内刀块30 x 30 mm(图示)
功能线端切断、剥线、切线

应用范围

— 采用 OTP 刀片形式的自动端子压接机:在同一工位完成线端切断、剥线与切线。

— 加工单根线材的线束产线:长批量生产中剥线深度须保持恒定。

— 翻新端子机:原刀片组整体磨损、间隙变大的情形。

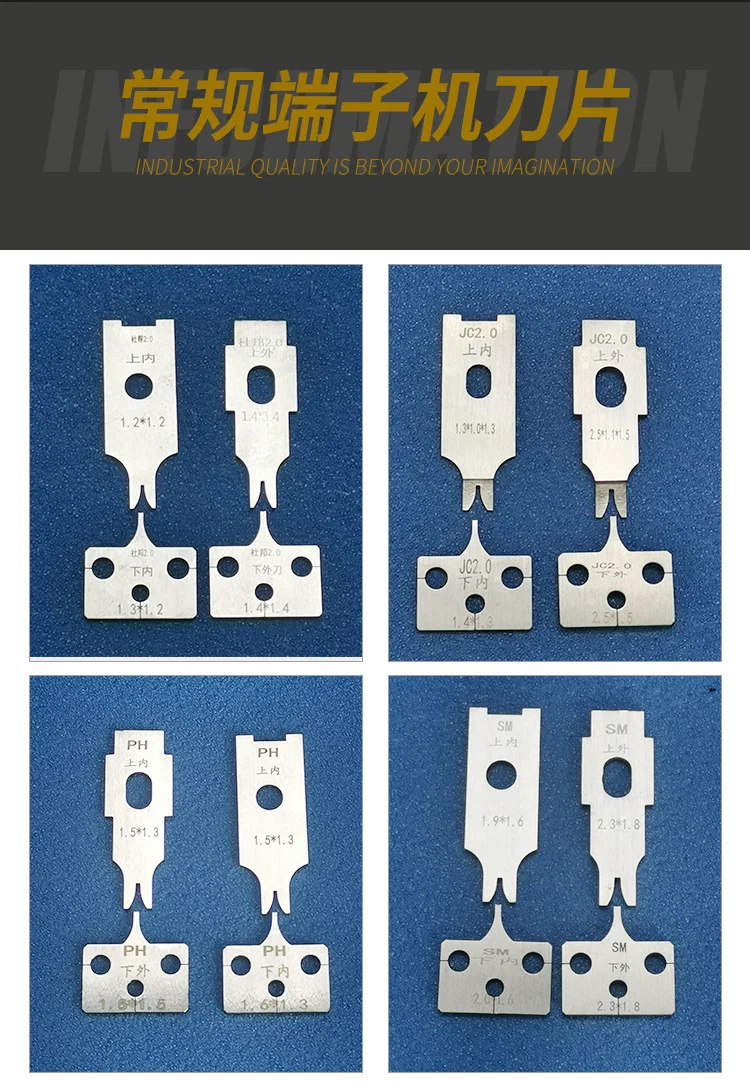

— 多端子生产:每台设备常备一整套用于换型与备件。

— 既切剥单根导体、也切剥扁平料带的设备。
