2.0与2.54间距端子压接模具 黄铜压模 刀片套件 JW-AP28
2.0与2.54间距端子压接模具 黄铜压模 刀片套件 JW-AP28 Thumb

2.0与2.54间距端子压接模具 黄铜压模 刀片套件 JW-AP28

📅 2025-04-25 👁️ 822
  • 产品型号: JW-AP28

  • 规格参数

    适用端子类型: 杜邦2.0和2.54端子
    材质: 黄铜压模
    包含组件: 端子压接模具、端子压接刀片、剥线机精密刀片、OTP刀片、线切割机刀片
  • 立即询价

JW-AP28 是杜邦 2.0 与 2.54 端子的模具与刀片套件,这类端子用于排线与设备配线中的小型板级连接器。套件提供黄铜压模及与其配套的刀片:OTP 刀片、剥线刀片与切线机刀片。配合已按该端子系列调试的剥线机与电缆裁切机使用。

压模为黄铜。此类小端子的压接力低,模窝承担主要成型作用,黄铜模窝易获得洁净抛光面,磨损后也比重硬钢块更易重切。刀片为较硬部件:OTP 刀片成型端子,剥线刀片切开绝缘层,切线刀片使电缆端面平齐。图中套件按六只上冲头配六只下模排列,每只冲头带圆安装孔与压接型面上方的窄颈,每只下模为带两个固定孔与凹入模窝的块体。

2.0 与 2.54 间距的模窝不同且不可互换,套件需按端子系列与机型订购。通常在机器为新板级连接器重新配刀时购买,或原有刀具模窝磨损、压接翼不再对称折合时更换。

主要特点

1. 端子覆盖:杜邦 2.0 与 2.54,板级与排线线束作业常用的两种间距。

2. 黄铜压模:抛光模窝适应小端子的低压力接,磨损后可重新切削。

3. 一套含三种刀片功能:OTP 成型刀片、剥线刀片与切线刀片。

4. 上下成对匹配:六副冲头与下模成组供应,图中已配对展示。

5. 紧凑刀体:圆安装孔与压接型面上方窄颈,适配这类机器使用的小型刀架。

6. 适用机型:专用于剥线机与电缆裁切机,按机型与端子料号订购。

技术参数

参数规格
型号JW-AP28
品名杜邦端子压接模具与刀片套件
适用端子杜邦 2.0 与 2.54
材质黄铜压模
刀片类型OTP 刀片、剥线刀片、切线机刀片
套件组成上冲头与下模成对配置(见图)
适用机型剥线机、电缆裁切机

应用范围

— 在已为板级连接器调试的剥线机上压接杜邦 2.0 端子。

— 在同一机型上配对应模窝压接杜邦 2.54 端子。

— 排线与设备线束:同一循环内切线剥皮后压接端子。

— 机器为新板级连接器换刀,整套更换而非只换压模。

— 原有杜邦刀具模窝磨损、压接翼不再均匀折合时更换。

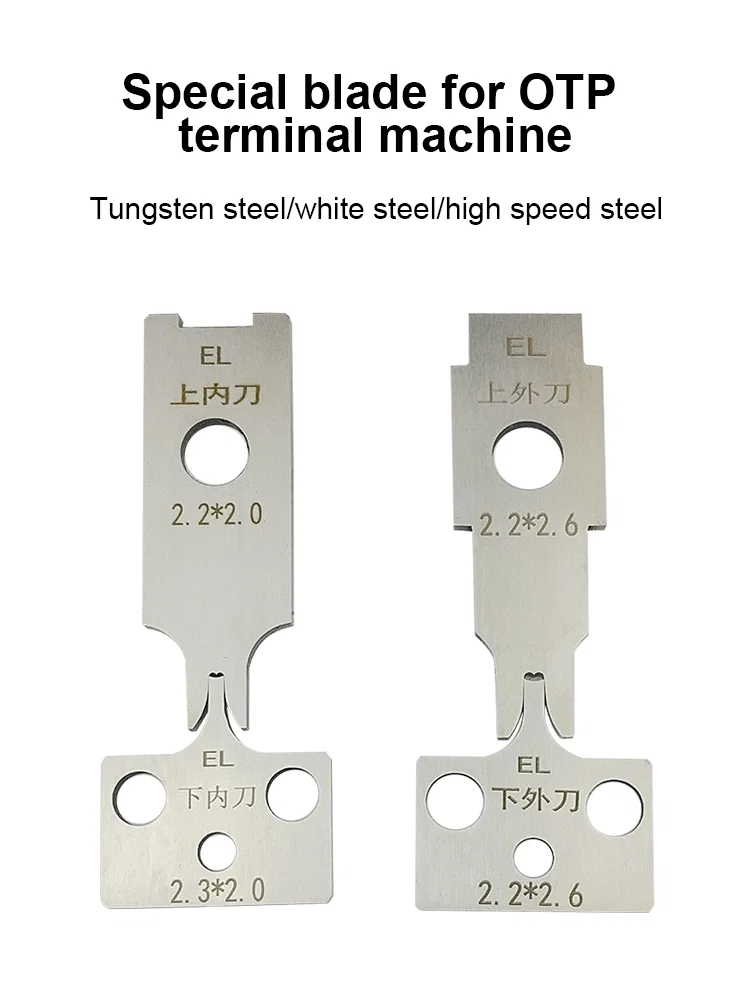

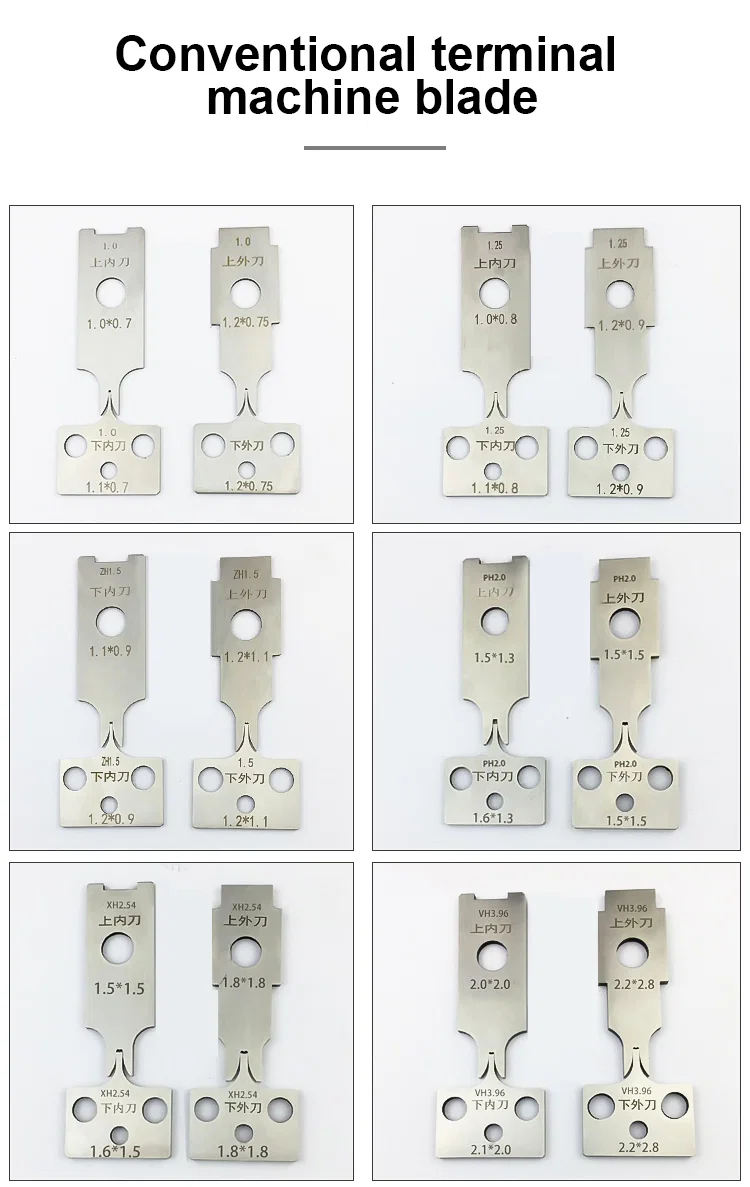

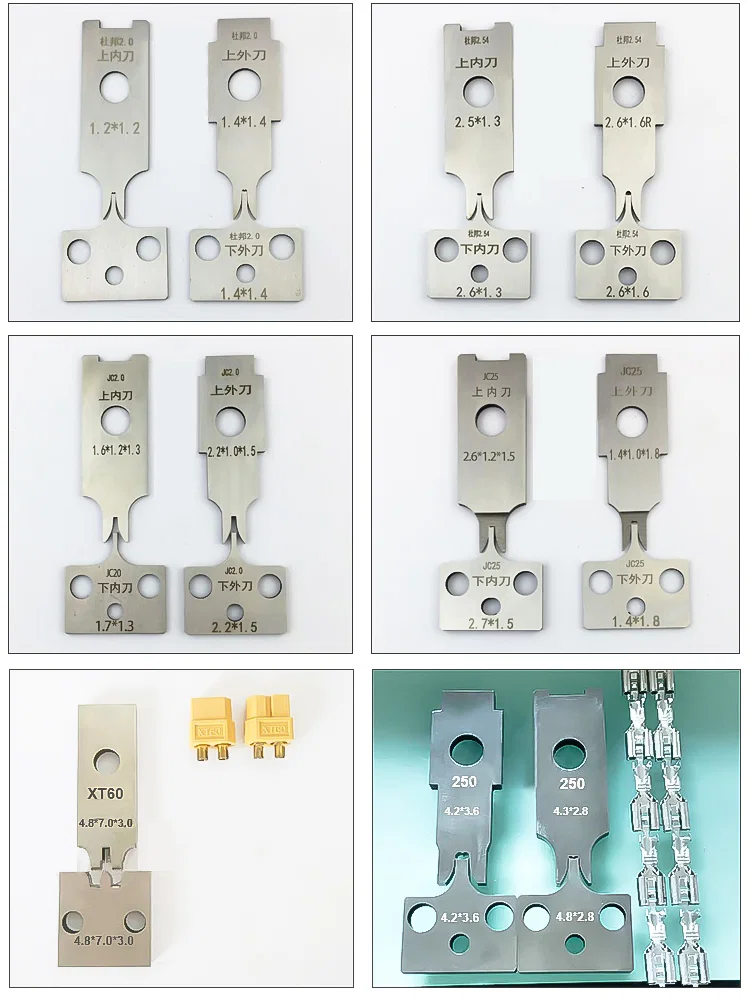

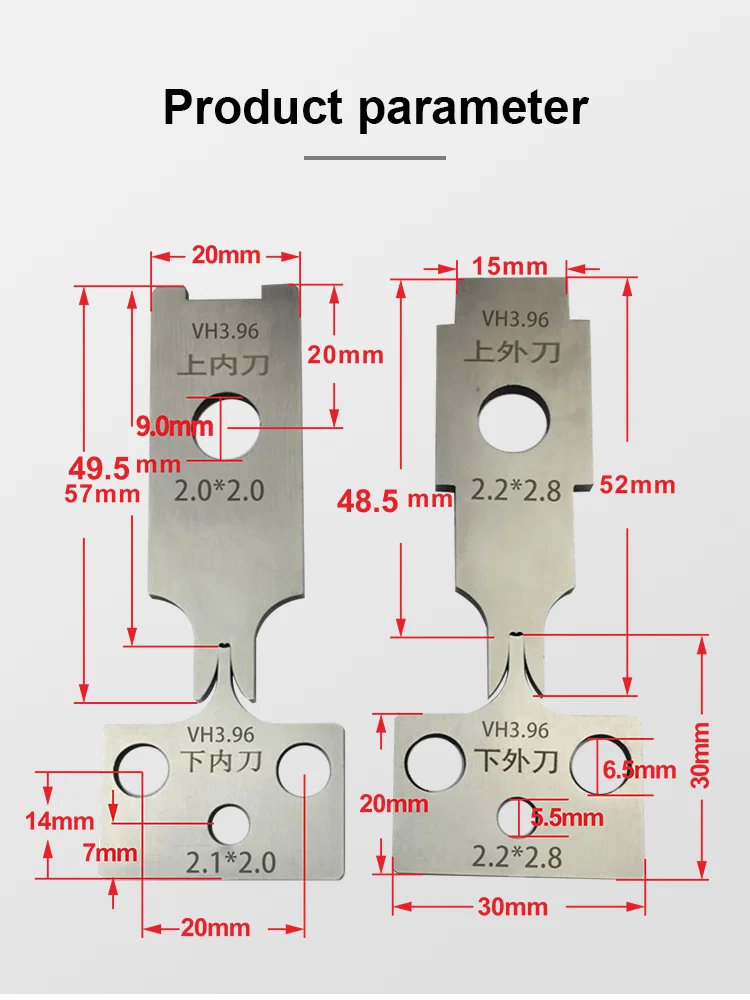

JW-AP28 EL 刀片对,标 2.2x2.0 内刀与 2.2x2.6 外刀JW-AP28 VH3.96 刀片尺寸图,高度 49.5mm 与 52mm叠放的 DC53 钢板,用 Niton 光谱仪检测36 道工艺页:真空淬火说明配毛坯、半成品与成品刀片照片六副常规端子刀片,标注 1.0、1.25、ZH1.5、PH2.0、XH2.54 与 VH3.96六副 EL 与 VH 端子刀片规格组图刀具组图:杜邦 2.0、杜邦 2.54、JC20、JC25、XT60 与 250 端子模具蓝色料箱中的批量剥线刀片,待发货
