3F立式剥线机齿形刀片 60x24mm 齿距10mm JW-BL04
3F立式剥线机齿形刀片 60x24mm 齿距10mm JW-BL04 Thumb

3F立式剥线机齿形刀片 60x24mm 齿距10mm JW-BL04

📅 2025-04-25 👁️ 426

JW-BL04 是用于 3F 型立式剥线机的齿形剥线刀片,制造商标注为 3F 剥线头专用齿刀。刀片安装在剥线头上,以一排切削齿作用于绝缘层,而非单一平直刃口。

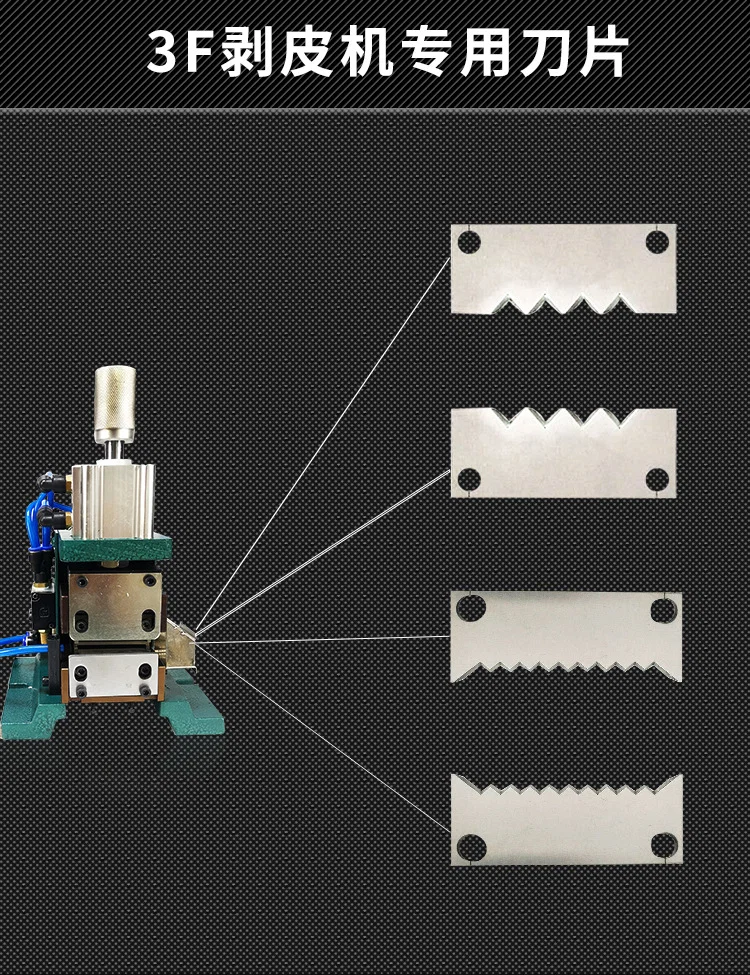

图示有两种齿形。粗齿刀在 60 mm 刀体上布置五个齿,齿距 10 mm,适用于较厚绝缘层,每齿需深咬;细齿刀在同样的 10 mm 间距基准上排布更长的一列小齿,适用于薄壁绝缘,避免深齿触及导体。齿尖在绝缘层圆周上切痕,拉脱行程使其断开,立式剥线头因此可完成剥线而不伤及芯线。

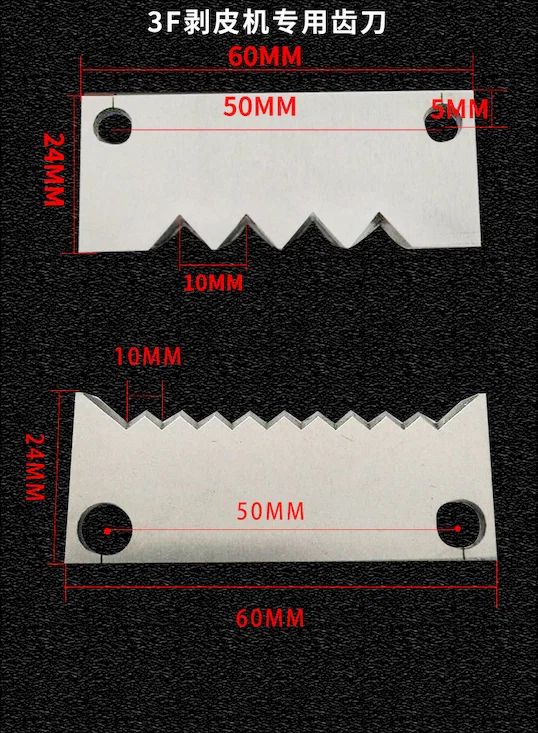

刀片在 60 mm 刀体上以两个间距 50 mm 的孔固定,端部留 5 mm 边距,可直接定位在原有剥线头上,无需调整。齿尖磨钝或崩齿时作为备件更换,齿形按所用绝缘层选择。

主要特点

1. 刀体尺寸:长 60 mm、宽 24 mm,适配 3F 剥线头。

2. 齿距:粗齿刀齿间 10 mm,刃口共五齿。

3. 细齿款:同为 60 x 24 mm 刀体,排布更长的一列小齿,用于薄壁绝缘。

4. 固定:两个安装孔,孔距 50 mm,距刀体端部留 5 mm 边距。

5. 切削方式:齿尖在绝缘上切痕,由拉脱行程断开,而非单次平直切割。

6. 替换用途:3F 剥线头的直接替换齿刀,按绝缘层厚度选用。

技术参数

参数规格
型号JW-BL04
类型齿形剥线刀片,3F 剥线机
刀体长度60 mm(图纸)
刀体宽度24 mm(图纸)
安装孔距50 mm(图纸)
端部边距5 mm(图纸)
齿距10 mm(图纸)
齿数粗齿 5 齿,细齿多齿(图纸)
固定方式2 个安装孔

应用范围

— 3F 立式剥线机:圆建筑线的绝缘切痕与拉脱。

— 粗齿形用于厚 PVC 与橡胶绝缘,每齿需咬穿绝缘壁。

— 细齿形用于薄壁绝缘与电子线,避免深齿触及导体。

— 更换现有 3F 剥线头上磨钝或崩齿的刀片。

— 订单之间更换绝缘类型的线材加工线,按需更换齿形。
