OTP端子压接机模具备件组 U型切刀座垫片弹簧 JW-AP36

📅 2025-04-25 👁️ 388

JW-AP36 为端子压接机 OTP 机模的备件组。涵盖模具的易损件与定位件而不只是刃口:刀模、端子夹座、切刀座、垫片与 U 型切刀架。该备件组用于维持机模运行,可作库存备件,也可用于修复座件磨损的模具。

图中模具为叠块装配结构。每个 U 型切刀座嵌在横贯模体的槽内,座口倒圆以将端子筒体保持在砧座线上;底座块上有大通孔用于安装螺钉。前端弹簧置于首座之下,为叠层提供预压,使各座贴合端子而非浮动。垫片决定叠层高度,刀架将各座与底座连接。这些配合以百分之一毫米计:座件磨光或弹簧疲劳表现为端子偏心,而不是可见的断裂。

备件按在模具中的位置单独订购,因为修复通常只需座件与弹簧而非整副机模。备库的理由是停机:座件磨穿时机模会使产线停线,而模具其余部分仍完好。更换按位置进行,垫片与刀架若仍平整方正可继续使用。

主要特点

1. 模具级备件:刀模、端子夹座、切刀座、垫片与 U 型切刀架,即机模的易损件与定位件。

2. U 型切刀座:座口倒圆以将端子筒体保持在砧座线上,嵌于横贯模体的槽内。

3. 弹簧预压:首座下方弹簧使叠层贴合端子,避免浮动。

4. 垫片定叠层高度:垫片确定座叠高度,闭合位置由模具本体保证。

5. 按位置订购:每个零件对应模具中的确定位置,修复可只更换磨损座件。

6. 停机控制:作库存备件,座件磨损即停机,而模具其余部分仍可使用。

技术参数

参数规格
型号JW-AP36
项目OTP 机模备件组
包含部件刀模、端子夹座、切刀座、垫片、U 型切刀架
座件形式U 型、座口倒圆(见图)
装配形式叠层刀架块配弹簧预压首座(见图)
适配机型OTP 机模、端子压接机
供货方式按位置单件供应

应用范围

— 端子压接机上的 OTP 机模,切刀座磨损需更换而不换整副模具。

— 座件磨光后无法将筒体保持在中心的机模修复。

— 使用多台同型机模的线束车间备库。

— 高循环次数运行料带端子的设备,座件与弹簧最先失效。

— 端子规格切换时,座件与垫片组整体更换。

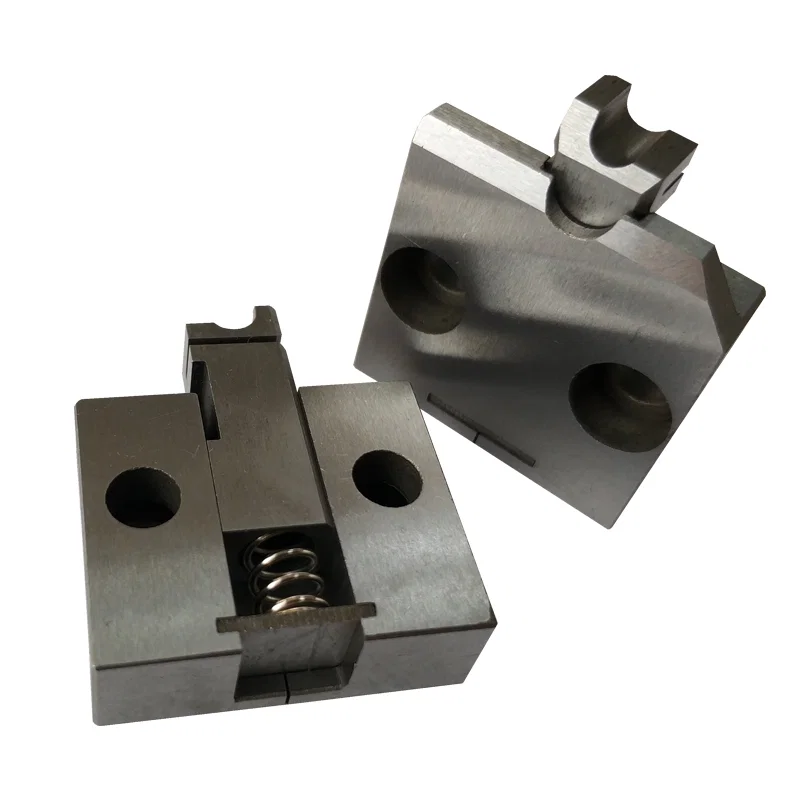

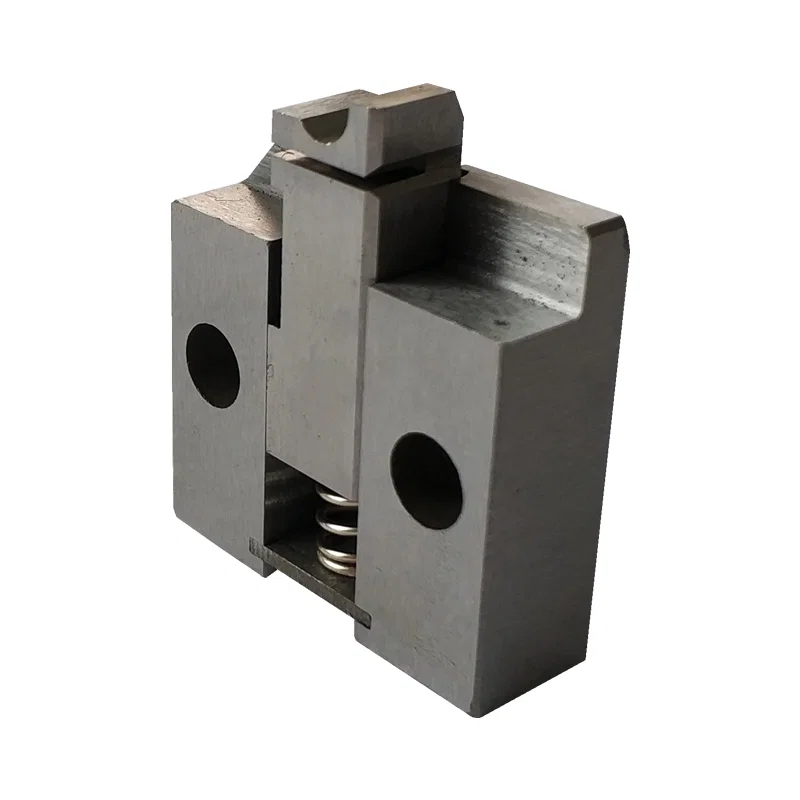

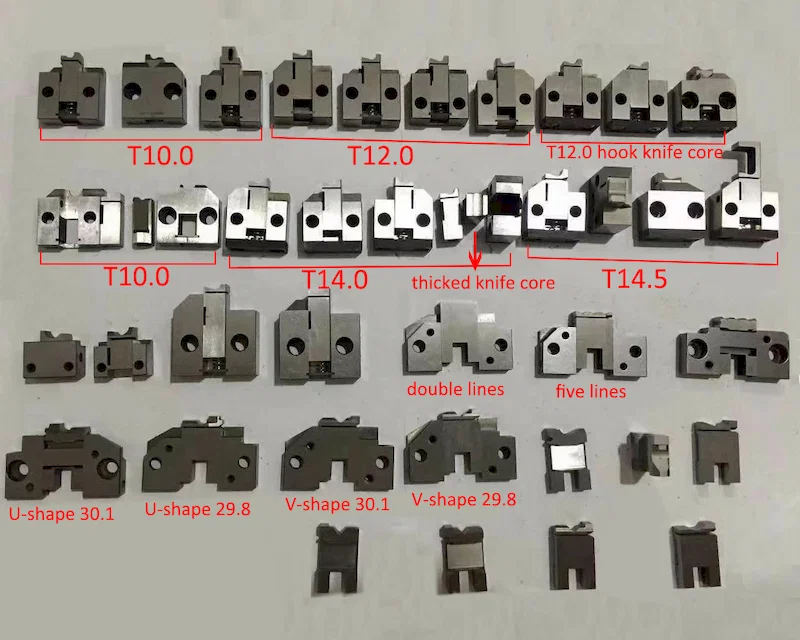

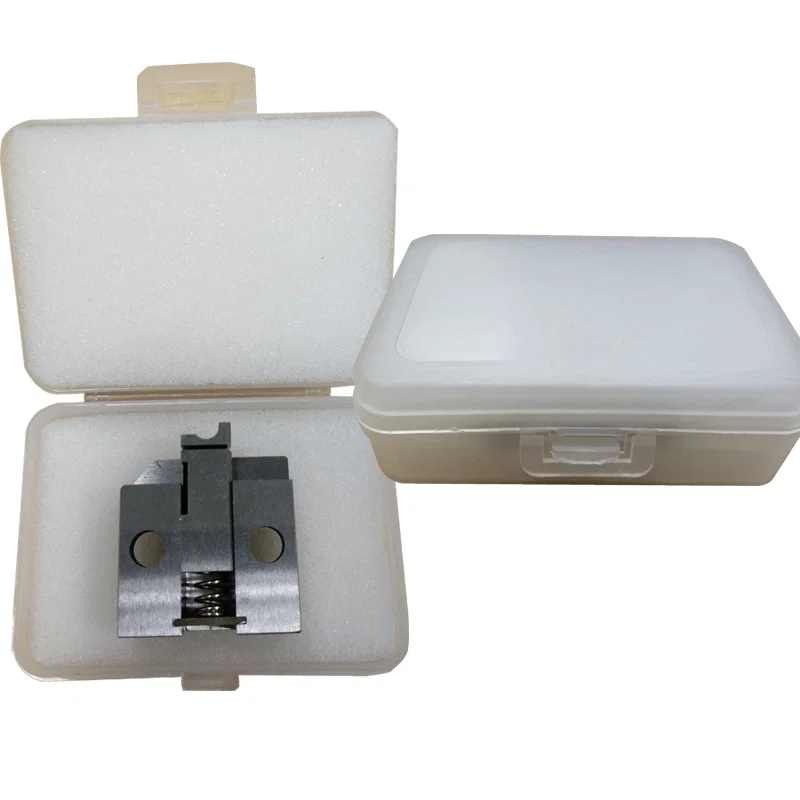

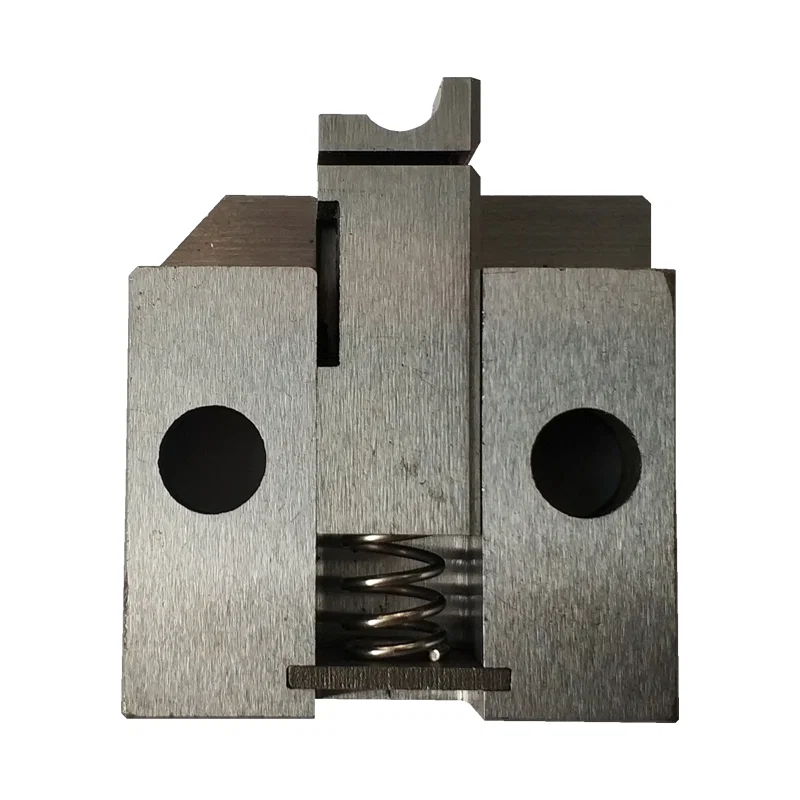

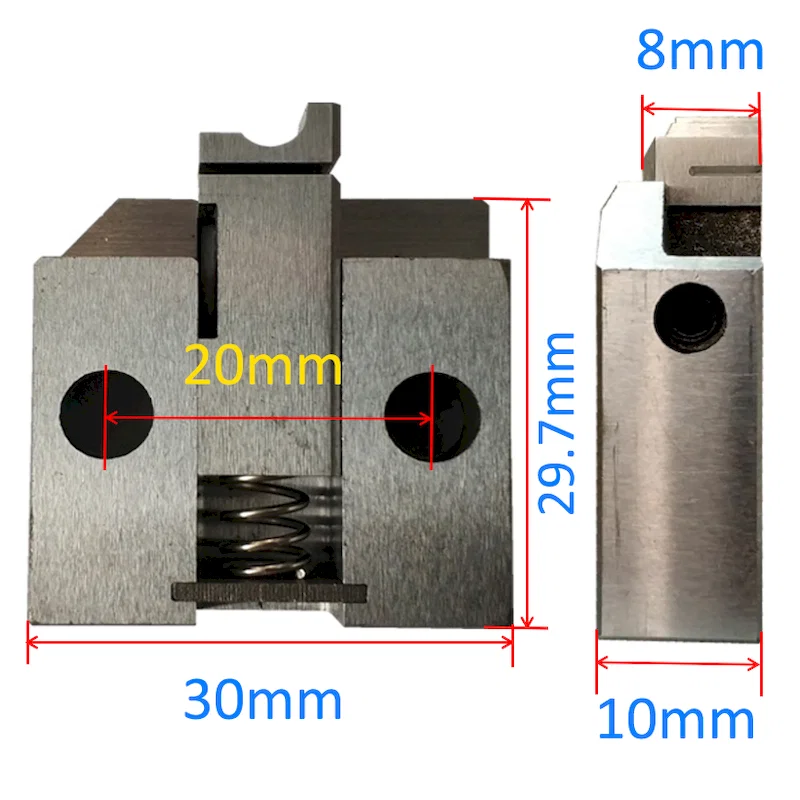

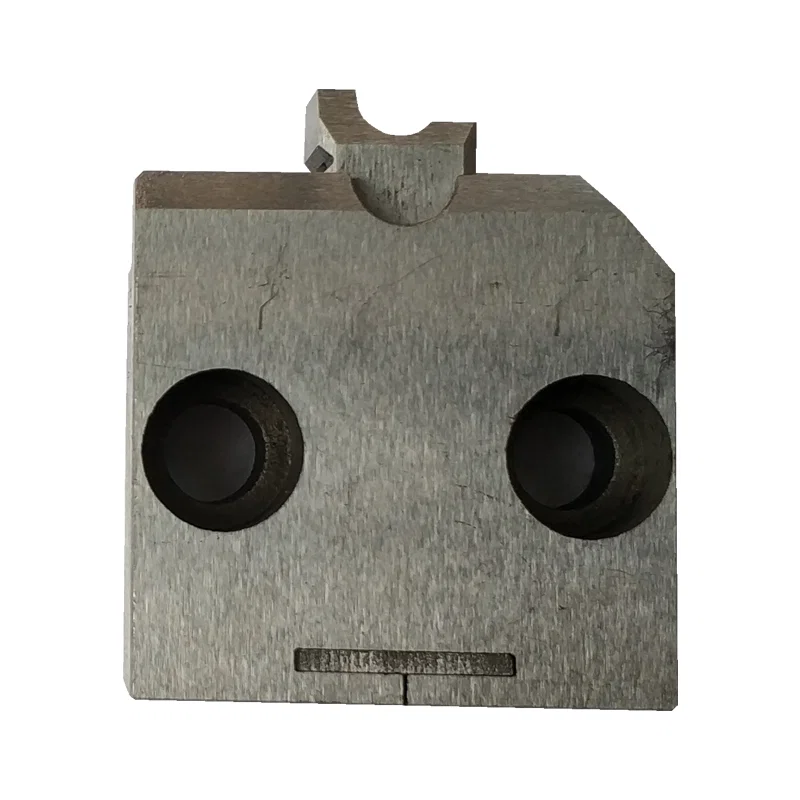

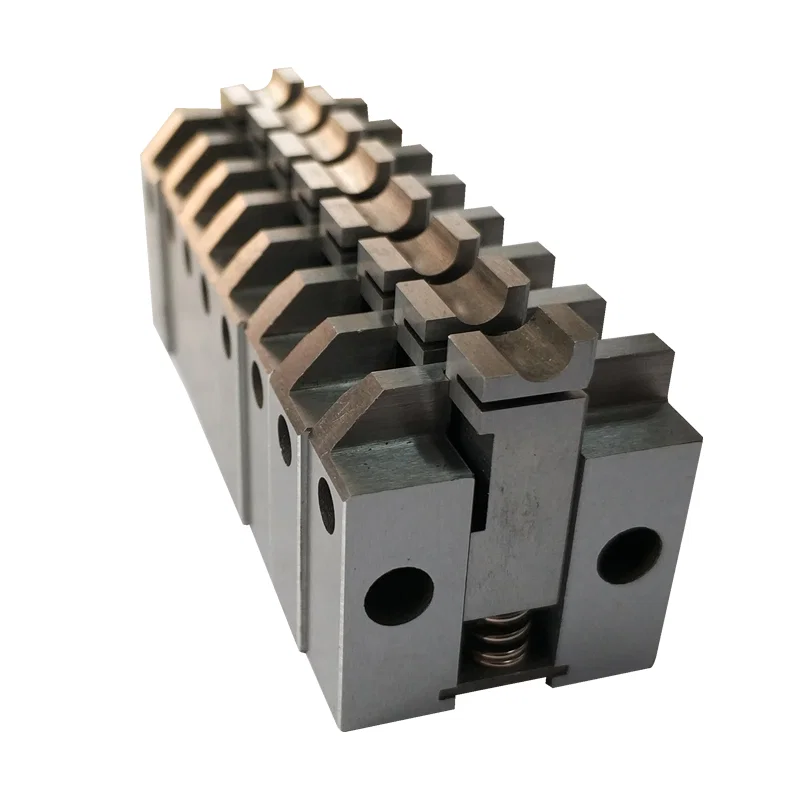

矩形机模模块,带 U 型槽与两个安装孔机模切刀座,两侧块之间为弹簧中心柱塞两个机模模块,不同角度示出弹簧柱塞与安装孔六个机模座件叠装于一块模体,配弹簧与弧形槽单个机模模块侧视图,带弹簧柱塞机模尺寸图:长 30 mm、高 29.7 mm、孔距 20 mm机模以泡棉衬里塑料盒包装,旁为闭合状态机模标注 T10.0、T12.0、T14.0、T14.5 及 U 型、V 型等类型
