气动剥线机刀片对 上下半圆槽 成对磨制替换件 JW-BL21
气动剥线机刀片对 上下半圆槽 成对磨制替换件 JW-BL21 Thumb

气动剥线机刀片对 上下半圆槽 成对磨制替换件 JW-BL21

📅 2025-04-25 👁️ 1,624

JW-BL21 为气压剥线机与剥皮机的刀片对。每套两件:上、下两块在电缆上合拢,各自配合面开有半圆槽。两槽合拢即构成电缆所在的孔径,气压机头由此在不切伤导体的前提下剥除绝缘。

每块为普通矩形板,槽开在一条边的中部,槽两侧各有一处让位台阶;台阶使两配合面金属对金属贴合,同时槽仍让开导体。图中一副上手打标 21,下手打标 12 并附线径标记,用于识别上下半并在库中配套存放。由于孔径由两半共同构成,两件需成对磨制:上下不匹配会形成椭圆孔,剥皮不均而非齐整一圈。

刀片对按气压剥皮机与电缆规格订购,槽半径随线径而定。上下两件应同时更换:一旦一侧槽磨损更多,孔径失圆,剥皮即在一侧残留绝缘。块体平贴机头安装,更换时无需加垫片。

主要特点

1. 两件一套:上、下块合拢时半圆槽构成电缆孔径。

2. 槽口让位台阶:开口两侧面金属对金属贴合,槽部让开导体。

3. 手工标记上下件:图示上手 21、下手 12 并附线径标记,便于配套识别。

4. 成对磨制:上下两件相互匹配,混配会产生椭圆孔与不均剥皮。

5. 平板块体:平贴机头安装无需加垫,槽磨损易于检查。

6. 适配气压机头:用于大批量电缆加工的气压剥皮机与剥线机。

技术参数

参数规格
型号JW-BL21
项目气压剥皮机刀片对
刀片形式矩形块,配合面开半圆槽并带让位台阶(见图)
标记图示上手块 21,下手块 12 并附线径标记
供货方式上下件成对供应
适配机型气压剥皮机、剥线机

应用范围

— 气压剥皮机大批量剥单芯电缆。

— 剥线机以两块在绝缘上合拢,而非刀片沿线拖切。

— 绝缘设备线,圆形孔径剥皮保持线股完整。

— 长时间固定线径,每种规格一副匹配刀片常驻机头。

— 槽口磨损失圆、剥皮单侧残留时的更换。

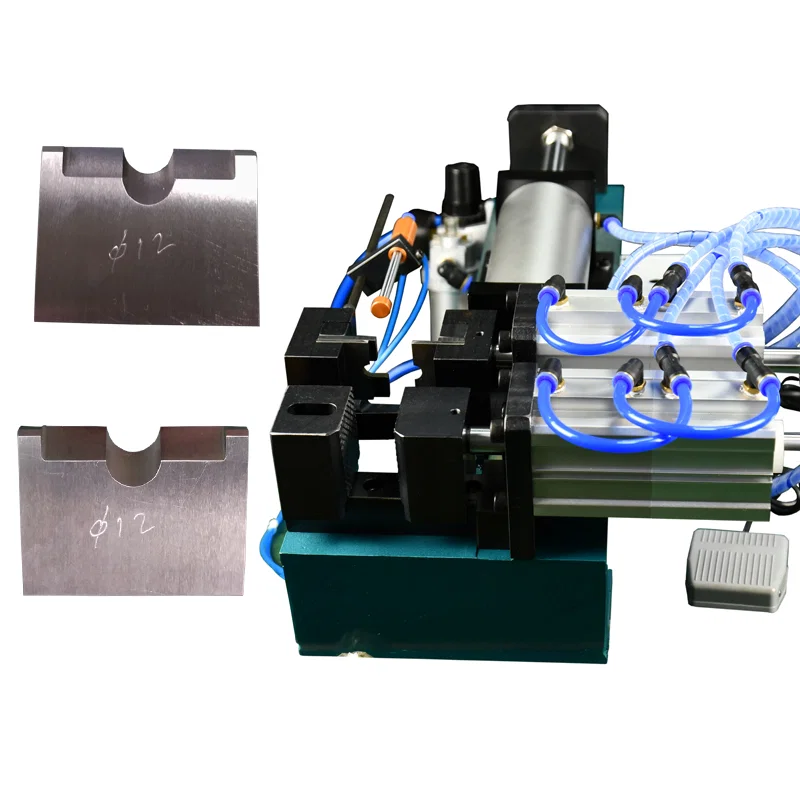

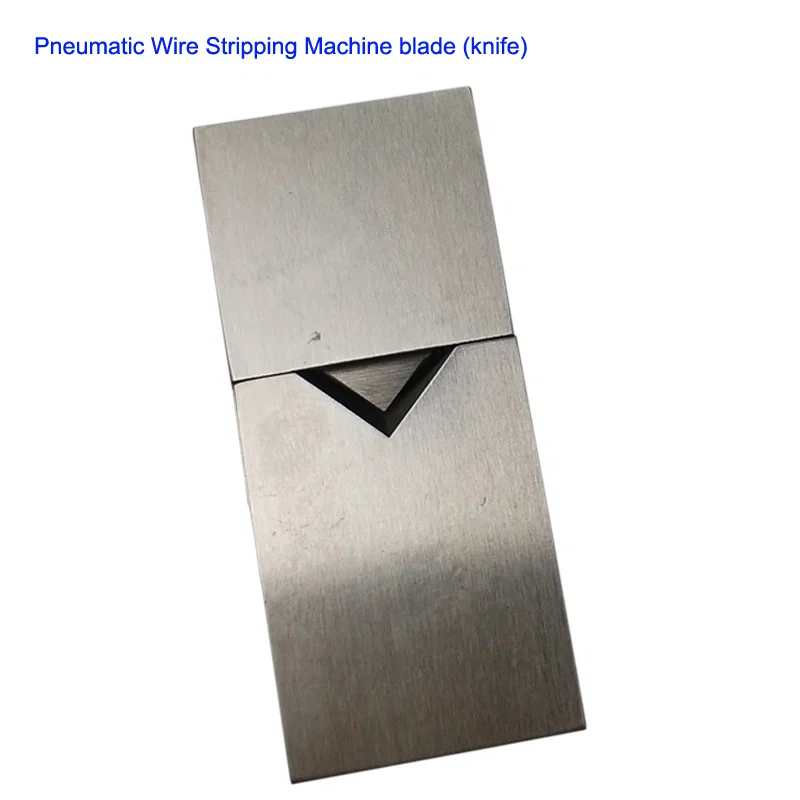

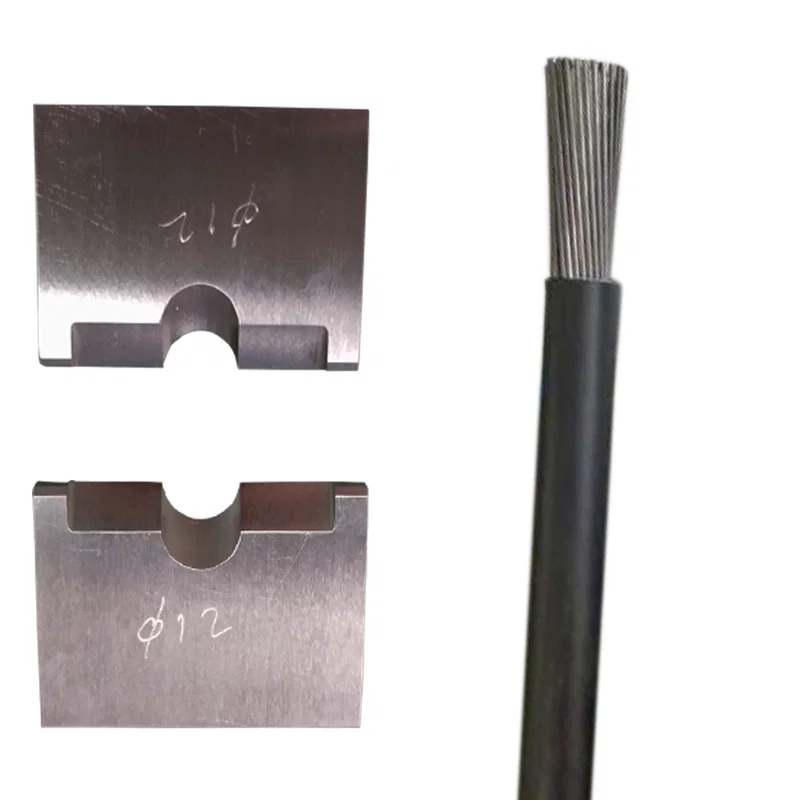

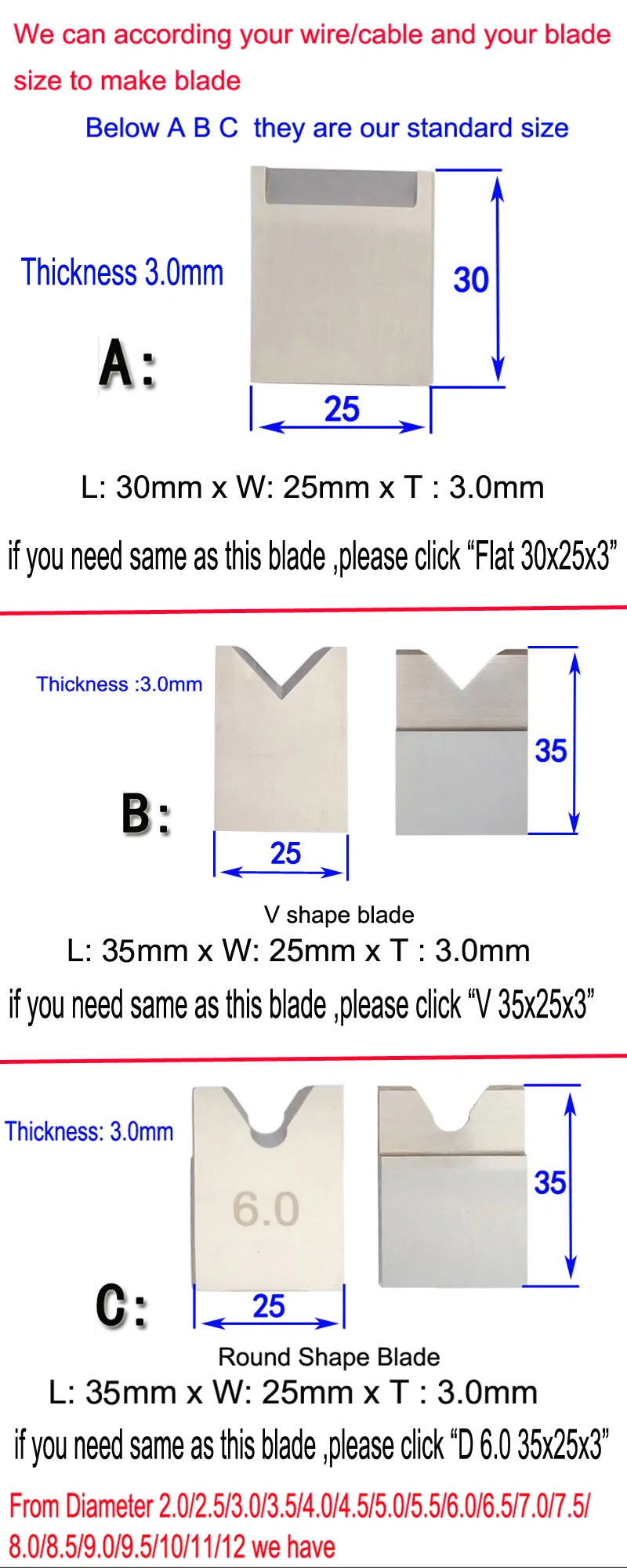

标 12 mm 的圆槽剥线刀片对,旁为已剥的 12 mm 电缆气压剥线机配刀片对、气管与脚踏开关上、下气压剥线刀片,带 12 mm 圆形切口刀片规格图:平刃、V 型与圆型刀片,30x25x3 与 35x25x3 mm气压剥线机刀片对,带半圆切口单一 V 型口气压剥线刀片对叠放,白色背景两片平刃矩形气压剥线刀片
