电脑剥线机送料胶轮 铝芯橡胶轮面 钢衬套导向轮 JW-BL15
电脑剥线机送料胶轮 铝芯橡胶轮面 钢衬套导向轮 JW-BL15 Thumb

电脑剥线机送料胶轮 铝芯橡胶轮面 钢衬套导向轮 JW-BL15

📅 2025-04-25 👁️ 2,246

JW-BL15 是电脑剥线机的橡胶轮与导向轮组件。它们属于机头的送料与导向件,不承担切削:橡胶轮按定长牵引电缆,导向轮在刀片闭合时将电缆保持在中心线上。

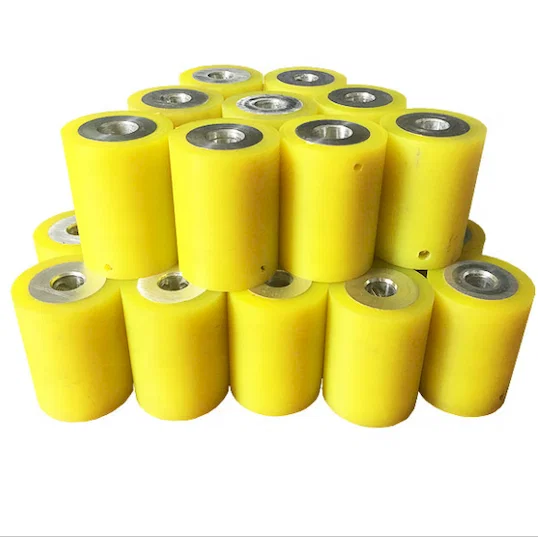

该轮为铝芯外包橡胶轮面,轮毂内嵌钢质衬套,侧面有径向紧定螺孔,照片中均可看到。铝芯降低转动惯量,对每分钟多次启停与反转送料的机器尤为重要;橡胶轮面负责夹持绝缘层而不留压痕。照片中组件有两种高度,较高的用于送料,较矮的用于导向,按供货状态叠放。轮面属易损件,判断依据是表面状态:轮面发亮或抛光后会在光滑绝缘层上打滑,轮面失圆则送料长度偏差数分之一毫米。

轮子按机器型号与线径范围订购。应成对更换,因为一旧一新会把电缆拉离中心线;紧定螺钉固定可在轴上直接更换,不影响机头对中。

主要特点

1. 铝芯橡胶轮面:夹持绝缘层不留压痕,转动惯量低,适合快速步进送料。

2. 钢质衬套:硬化轮毂承受轴与紧定螺钉,铝芯不变形。

3. 径向紧定螺孔:通过侧孔将轮锁定在轴上,无需拆卸机头即可更换。

4. 两种轮高:较高的用于送料,较矮的用于导向,与照片一致。

5. 功能划分:仅承担送料与导向,选型依据线径范围与轴径,而非刃口形状。

6. 成对更换:两轮同时更换,使电缆保持在剥皮头中心线上。

技术参数

参数规格
型号JW-BL15
项目橡胶轮与导向轮
部件类型橡胶轮与导向轮
芯材铝
轮毂钢质衬套(照片)
固定方式径向紧定螺孔(照片)
功能线材平稳送进与导向
适用性电脑剥线机、剥线裁线机

应用范围

— 电脑剥线机在刀片闭合前按定长送料。

— 以轮子转数计长的裁线机,轮面发亮会导致送料偏短。

— 机头导向位,在刀片之间将电缆保持在中心线。

— 加工光滑或软质绝缘层的产线,压痕或打滑是常见更换原因。

— 轮面发亮或磨损失圆后成对更换,沿用原轴与紧定螺钉。

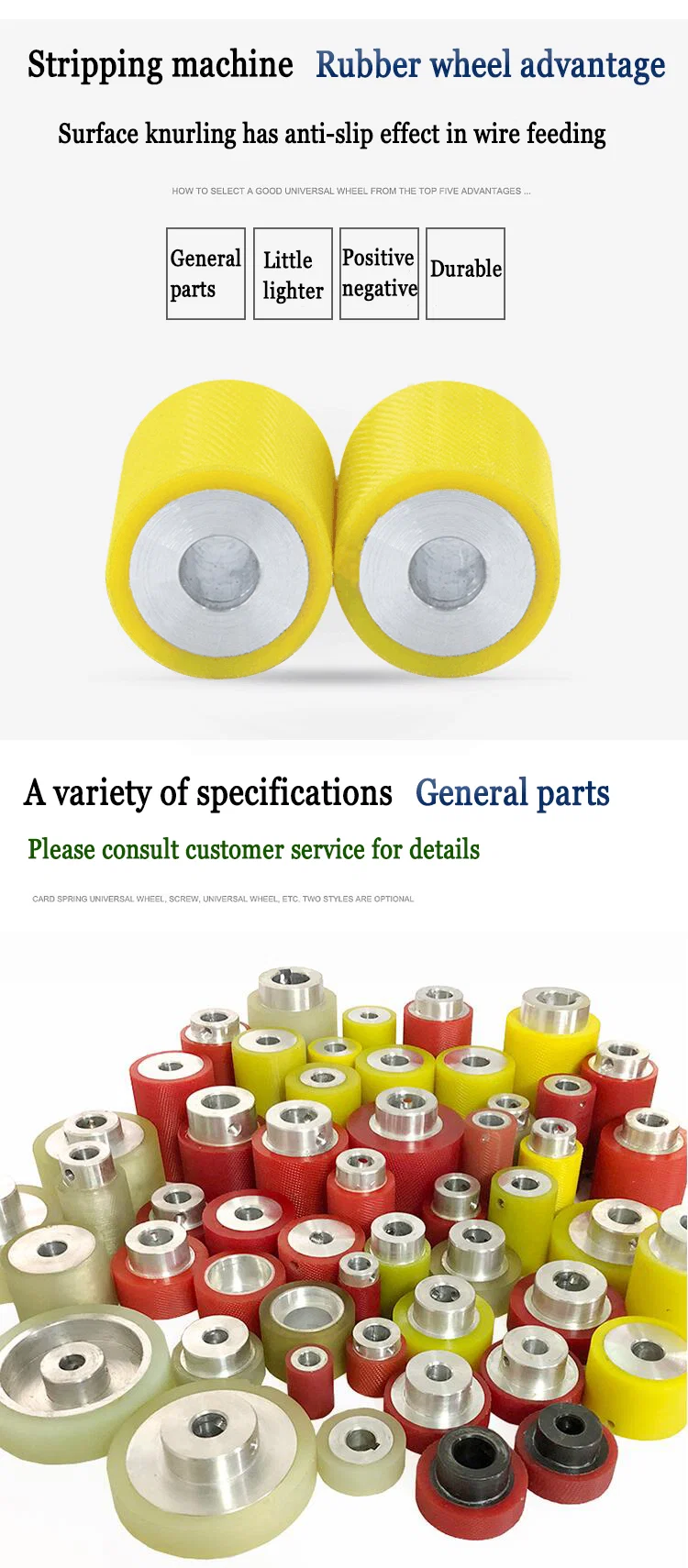

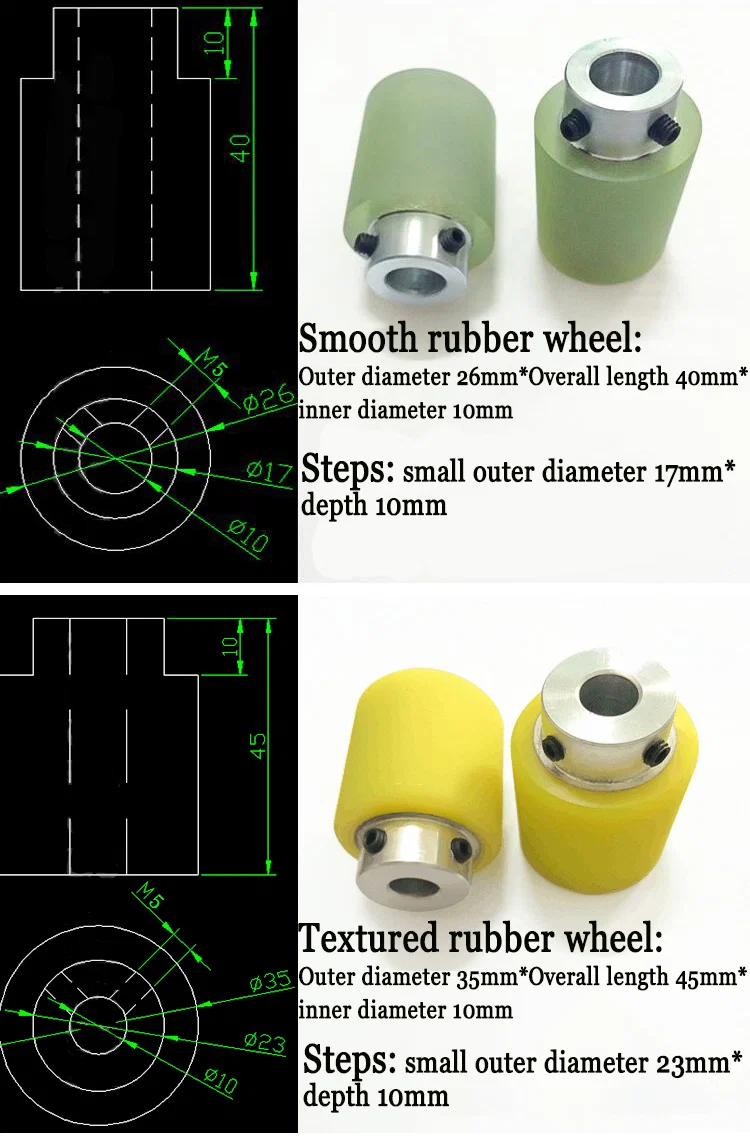

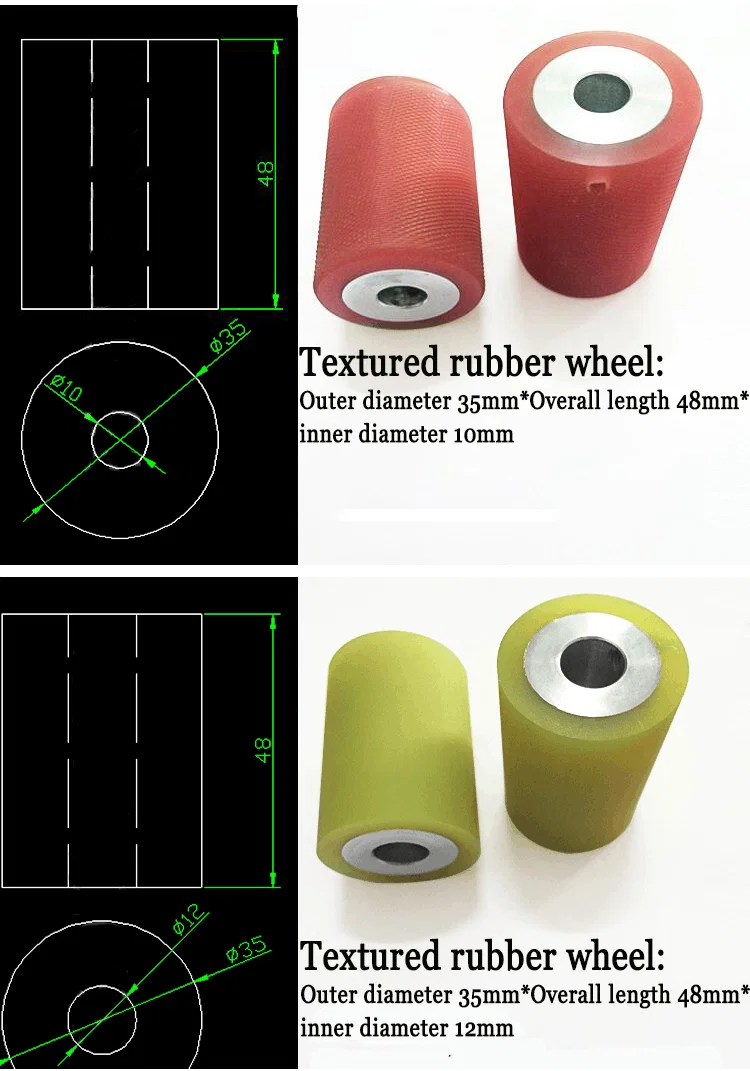

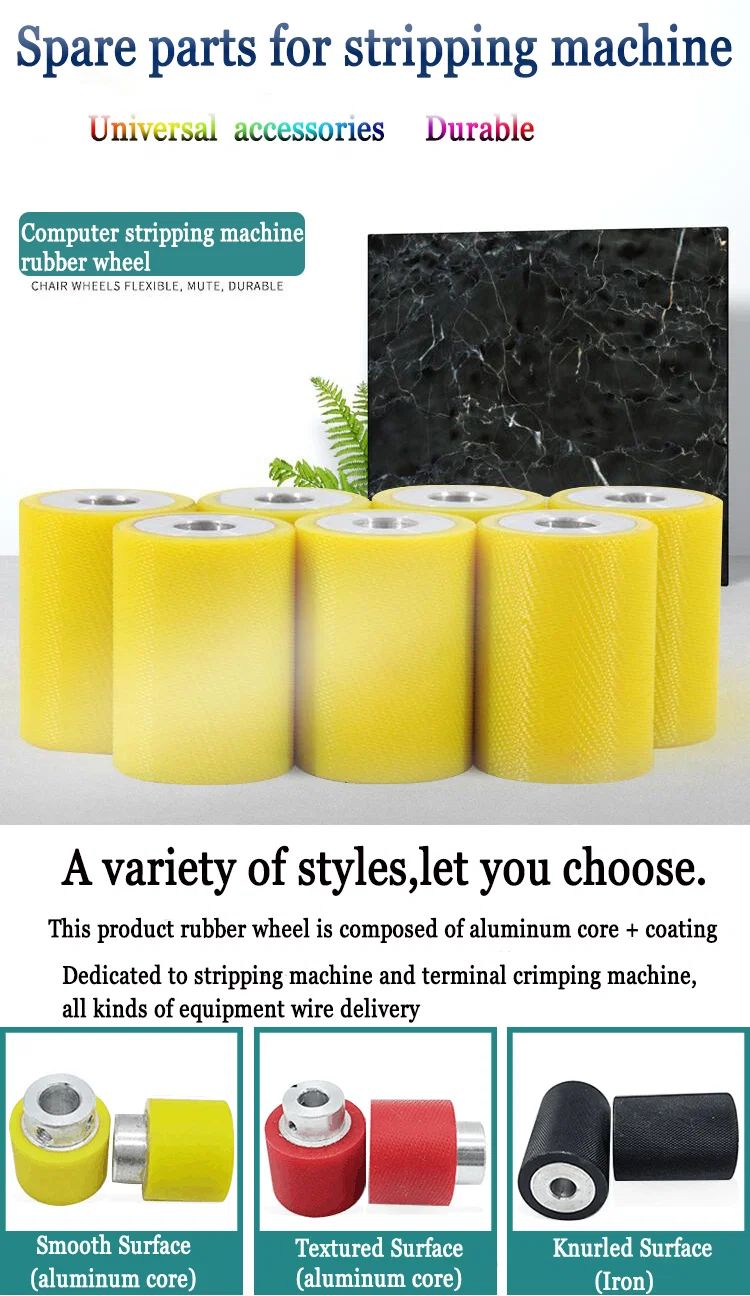

JW-BL15 橡胶送料轮,黄色、红色与黑色滚花三种表面两个黄色聚氨酯送料轮及红色、黄色轮组光面橡胶轮 26x40mm 与网纹轮 35x45mm 尺寸图网纹橡胶轮 35x48mm,内孔 10mm 与 12mm
