切剥机刀片系列 平刀V刀圆刀反刀 硬度58至88 JW-BL18
切剥机刀片系列 平刀V刀圆刀反刀 硬度58至88 JW-BL18 Thumb

切剥机刀片系列 平刀V刀圆刀反刀 硬度58至88 JW-BL18

📅 2025-04-25 👁️ 793
  • 产品型号: JW-BL18

  • 规格参数

    刀片类型: 平刀、V刀、圆刀、反刀、半圆形对接刀
    适用线材外径: 2.0-14mm
    刀片尺寸: 2.0-14mm
    间隔范围: 0.5mm
    材料选项: 白钢(硬度58)、高速钢(硬度68)、钨钢(硬度88)
    定制服务: 支持
  • 立即询价

JW-BL18 是工业线束设备的切剥刀片系列,涵盖平刀、V 刀、圆刀、反刀、半圆形对接刀与切断刀。这是刀片系列而非单一零件:机型与线材决定供哪一种,同一刀座形式可装任一种。

材质是系列中分档的部分。白钢硬度标称 58,高速钢 68,钨钢 88,同一刃型可以订到能在油石上修磨的软度,也可以订到在填充型绝缘上保持刃口的硬度。实际选用中,白钢用于小批量与易剥绝缘,高速钢用于常规生产,钨钢用于填充型绝缘或高循环次数。圆刀标注 2.0–14 mm,与线材外径同一区间,一副刀型可从细电子线跟到 14 mm 电缆。照片并排展示平口、单 V 与双 V,均为同样的两孔基座。

刀片按类型、材质与线径订购,标准系列之外的线材可定制刃型。更换按类型进行:直刃出现亮带换平刀,V 刀刀尖两侧磨圆即换,圆弧与电缆不再贴合即换圆刀。由于基座形式在系列内通用,改材质或改刃型都不必更换刀座或重设位置。

主要特点

1. 类型齐全:平刀、V 刀、圆刀、反刀、半圆形对接刀与切断刀同属一系列。

2. 材质分档:白钢硬度 58、高速钢 68、钨钢 88,按绝缘与循环次数选择。

3. 圆刀覆盖:2.0–14 mm,与系列标注的线材外径区间一致。

4. 基座通用:各类型共用两孔固定,改刃型不必更换刀座。

5. 刃型分工:直刃切平,V 刃切圆电缆,圆刃剥圆弧,对接与反刀用于机头闭合侧。

6. 可定制:标准清单之外的线材,可按要求制作刃型与尺寸。

技术参数

参数规格
型号JW-BL18
品名切剥机刀片
刀片类型平刀、V 刀、圆刀、反刀、半圆形对接刀、切断刀
材质与硬度白钢 58、高速钢 68、钨钢 88(标称值)
圆刀范围2.0–14 mm
线材外径2.0–14 mm
基座安装两孔固定(如图)
定制可按线材类型与材质定制

应用范围

— 线束切剥机加工 2.0–14 mm 电缆,圆刀随线径选配

— 扁平线与护套线,用平刀横向切断

— 单芯线剥皮用 V 刀,两侧合拢切入绝缘

— 机头闭合侧需反刀或半圆形对接刀而非刃口的设备

— 填充型绝缘与高循环次数,选用硬度 88 的钨钢

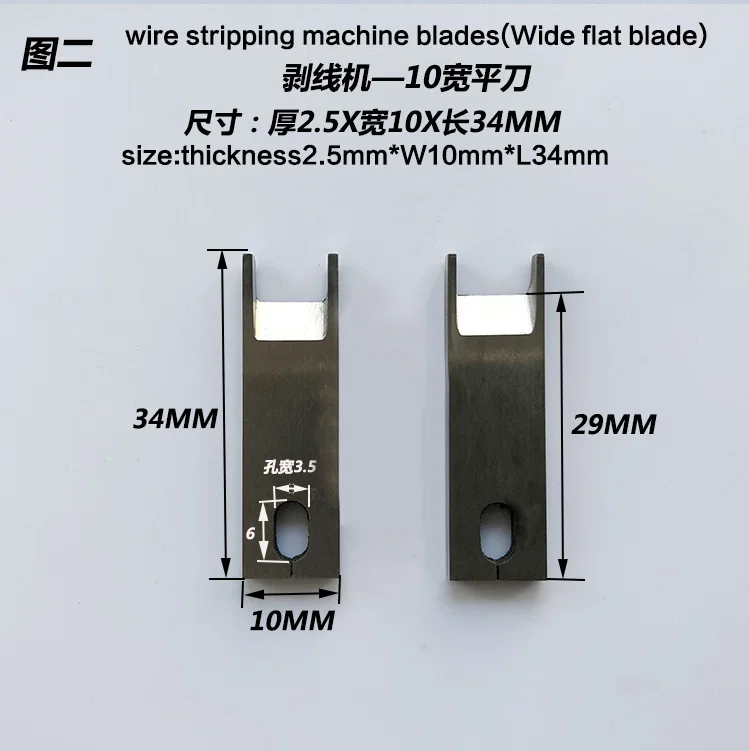

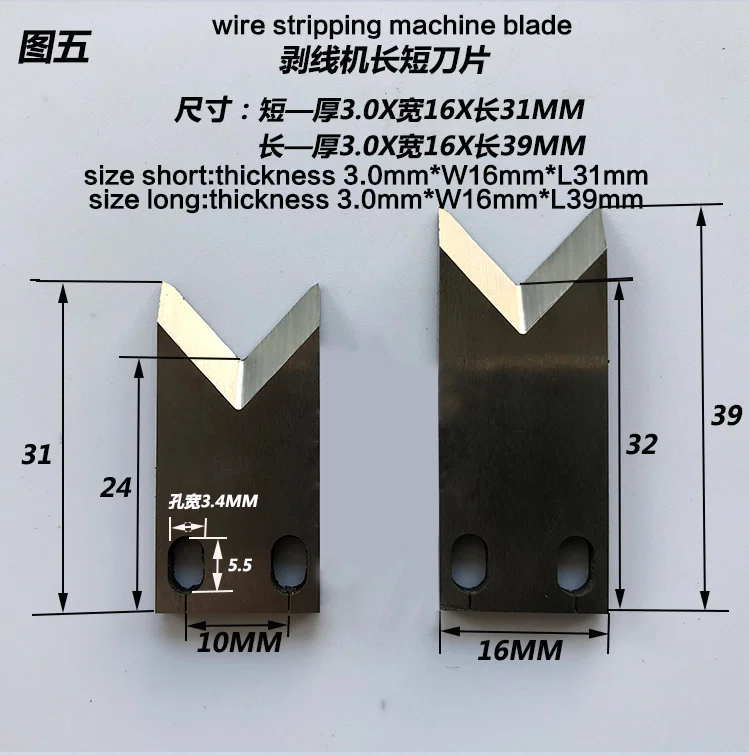

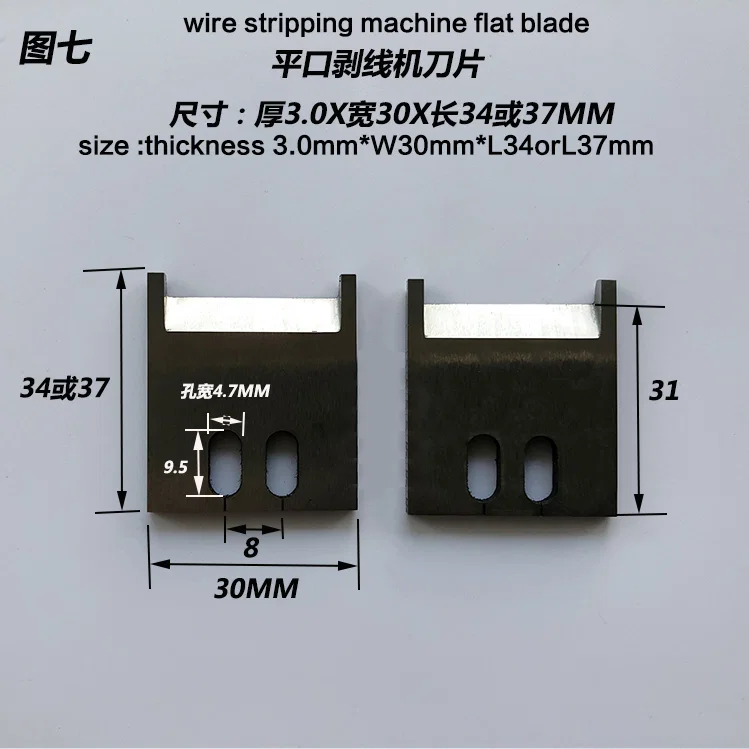

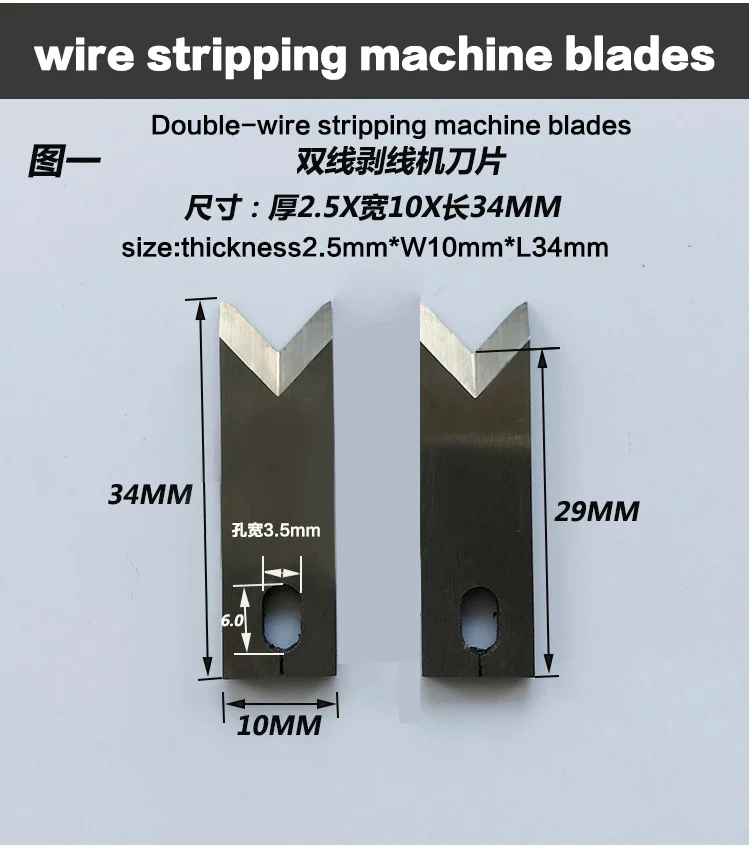

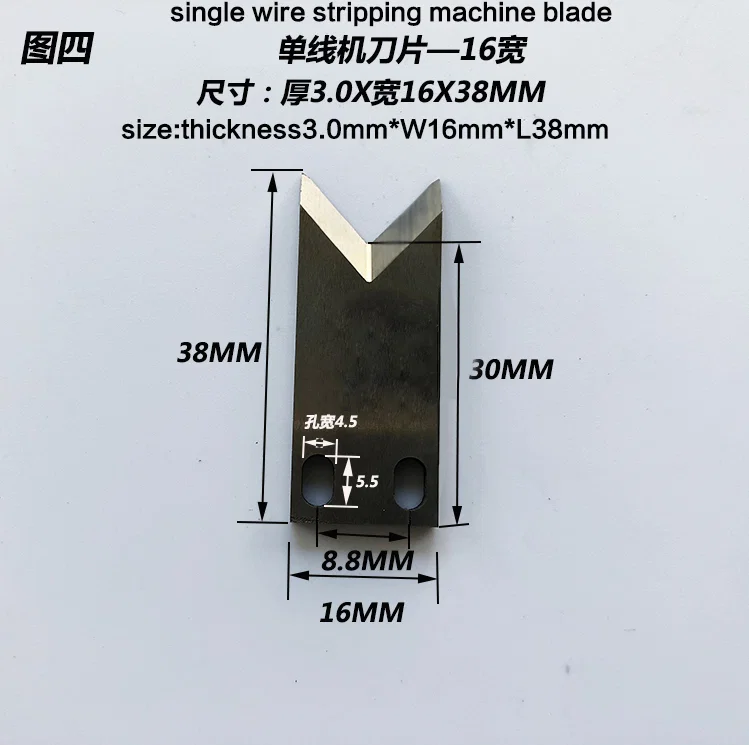

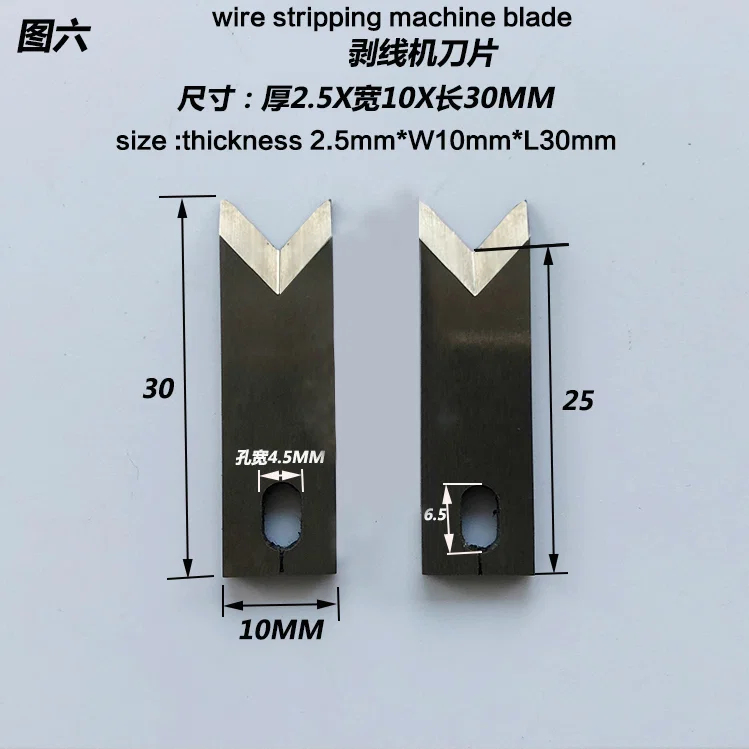

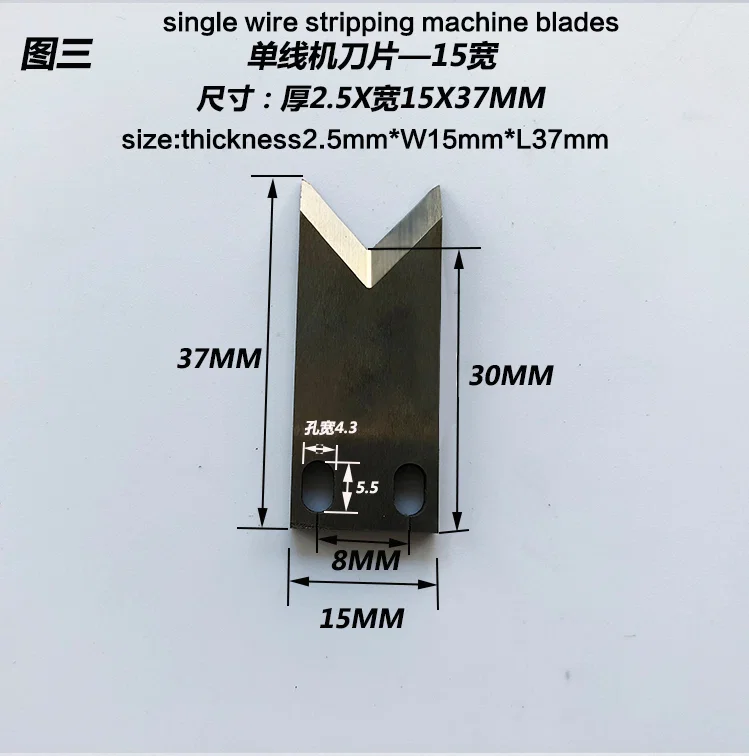

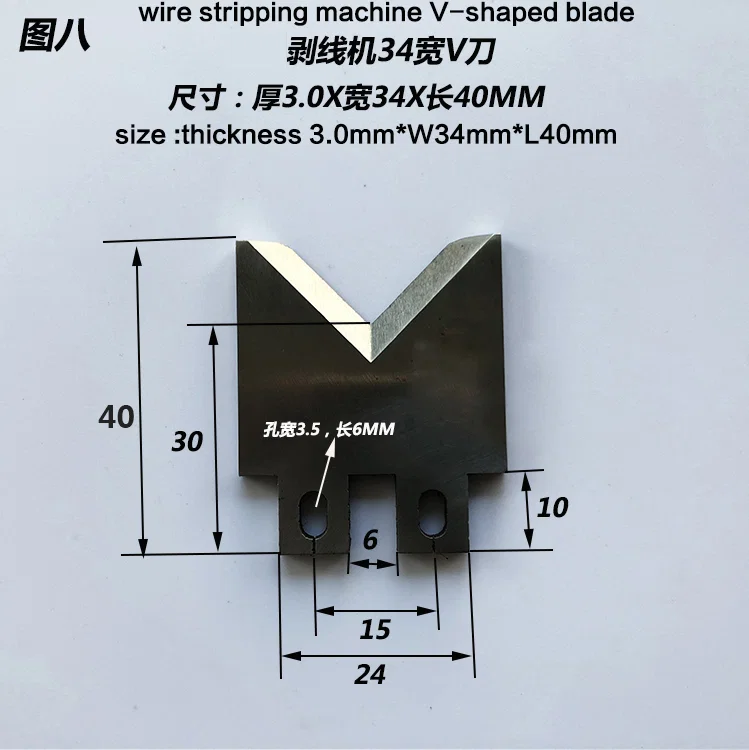

双线剥线刀片,V 形,2.5×10×34mm,标注尺寸宽平剥线刀片 10mm,2.5×10×34mm,标注尺寸单线剥线刀片 15mm 宽,2.5×15×37mm,标注尺寸单线剥线刀片 16mm 宽,3.0×16×38mm,标注尺寸长、短 V 刀片 3.0×16×31mm 与 3.0×16×39mm,标注尺寸一对 V 形剥线刀片 2.5×10×30mm,标注尺寸平刀 30mm 宽,3.0×30×34 或 37mm,标注尺寸宽 V 形刀片 34mm,3.0×34×40mm,标注尺寸
