静音铜带拼接机 1-6mm 1.5吨压力 WPM-TDJ04M

📅 2025-04-25 👁️ 2,352
  • 产品型号: WPM-TDJ04M

  • 规格参数

    型号: WPM-TDJ04M
    容量: 1.5吨
    斯托克: 23mm
    适用铜带: 1-6mm
    能耗: 6000次/度瓦时(空载)
    操作: 单动踏板
    电机: 异步电机 AC220V 550W
    功率: AC110V/220V 50/60Hz
    尺寸: 430*430*430mm
    重量: 45kg
  • 立即询价

WPM-TDJ04M 是铜带拼接机的静音版本:1.5 吨压力、23 mm 行程,550 W 异步电机,电源为 AC 110 V 或 220 V、50/60 Hz。机身尺寸 430 x 430 x 430 mm,重量 45 kg。1 至 6 mm 的铜带装在机头上方的料盘上,送入拼接模具。

电机由变频器驱动,机头速度可设定而不是固定值,这也是模具处噪声更低的原因。鹅颈工作灯照亮拼接点,计数在数字显示屏上读取,脚踏开关带线引出,操作者可先双手放好线材再启动循环。与 TDJ04 一样,它形成无焊料接头,不用助焊剂,也不用清理。

与 TDJ04 相比,本机型放弃了 200 件/分钟的峰值速度,换取 1-6 mm 连续铜带范围,而不是固定的 2/4/6 mm 带宽,重量也轻 10 kg,为 45 kg。压力为 1.5 吨对 10KN,两者行程均为 23 mm,计数器为数字式而非机械式。多条拼接工位集中在一张工作台上时,应选 TDJ04M。

主要特点

1. 23 mm 行程下提供 1.5 吨拼接压力

2. 550 W 异步电机配变频器驱动,机头处噪声低

3. 一台机器可处理 1 mm 至 6 mm 铜带

4. 数字计数显示,拼接点处配鹅颈工作灯

5. 无焊料接头,不用助焊剂、不需排烟、接头后无需清理

6. 带线脚踏开关、驱动部皮带护罩、压头处警示标签;430 x 430 x 430 mm,45 kg

技术参数

参数规格
型号WPM-TDJ04M
压力1.5 吨
行程23 mm
适用铜带1-6 mm
电机异步电机 AC220V 550W
电源AC110V/220V 50/60Hz
机器尺寸(长×宽×高)430 x 430 x 430 mm
重量45 kg

应用范围

— 多机工作台上的拼接工位,且车间对声压水平有要求

— 使用不止一种铜带宽度的线束厂,希望以 1-6 mm 覆盖范围替代备用多种带宽

— 家电及小型电机线束,在远离锡炉处连接引出线

— 汽车分装单元,以脚踏循环制作中段接头

— 返修与维修工位,单个接头无需架设烙铁

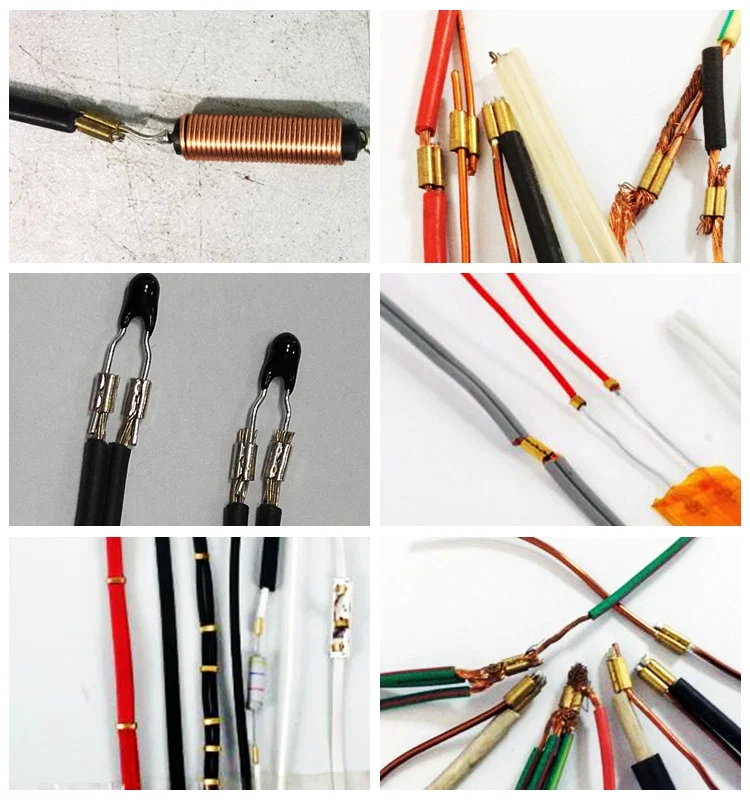

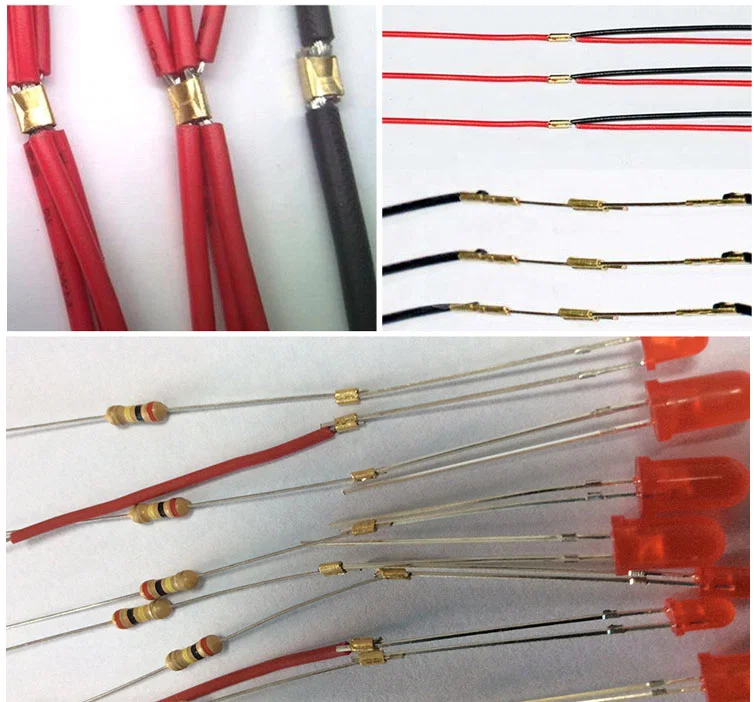

铜带压接接头连接红色导线与 LED 引线用铜压接带连接的六组线接头特写
