铜铝线超声波焊接机 0.35-12mm² 3000W WPM-X00

📅 2025-04-23 👁️ 482
  • 产品型号: WPM-X00

  • 规格参数

    设备型号: WPM-X00
    工作频率: 20KHz
    输入电压: AC 220V/50Hz
    设备功率: 3000W
    焊接线束范围: 0.35mm²-12mm² 铜线和铝线
    焊接直径: Φ 0.3 mm 或更小
    设备重量: 25kg(焊接架)+10kg(电箱)
    显示方式: 4.3寸液晶屏 + 按键调节控制
    生产效率: 约0.6s/次
    机架尺寸: 573*220*190(mm)
    机箱尺寸: 345*477*155(mm)
  • 立即询价

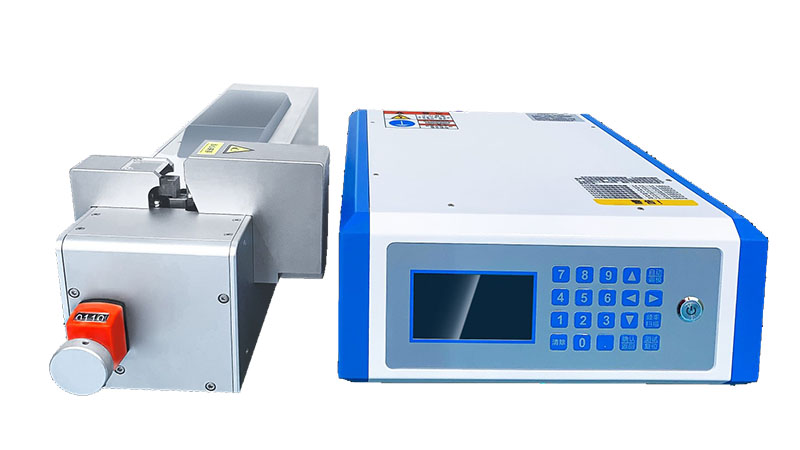

WPM-X00 是便携式超声波线束焊接机,适用 0.35 至 12 mm2 铜线与铝线,单丝直径 0.3 mm 以下。工作频率 20 kHz,功率 3000 W,单点焊接约 0.6 s。整机由 25 kg 焊接机架与 10 kg 控制箱组成,控制箱配 4.3 英寸 LCD 与按键。

铝材难以可靠上锡,氧化膜生成速度快于助焊剂的清除能力,因此线束中的铝铜接点通常改为机械连接,接头腐蚀后电阻逐渐漂移。超声波焊接在焊头下方破除氧化膜,使线芯直接结合,这也是本机针对铜铝混焊而非纯铜设计的原因。

与 WPM-001N 相比,WPM-X00 的超声波功率高出 1000 W,并增加铝线焊接能力,但最大截面较小:12 mm2 对 20 mm2,下限可到 0.35 mm2。人机界面为 4.3 英寸 LCD 配按键,而非 7 英寸触摸屏;控制箱也是两者中较轻的,为 10 kg。

主要特点

1. 20 kHz、3000 W,可焊 0.35 至 12 mm2 铜线与铝线,单丝直径 0.3 mm 以下。

2. 单点焊接约 0.6 s,参数由按键输入,可按同一配方重复执行。

3. 焊点依靠 20 kHz 振动而非冲击成形,工位无锤击噪声。

4. 焊头高度由机头前部手轮调节,开口随线束厚度匹配。

5. 铜-铜、铝-铝、铜-铝接点在同一焊头完成,无助焊剂、无填充金属。

6. 机头设红色急停按钮,控制箱设钥匙开关,焊头加防护且仅在压紧线束后下压。

技术参数

参数规格
型号WPM-X00
设备类型便携式超声波线束焊接机
工作频率20 kHz
功率3000 W
适用线径范围0.35 - 12 mm2,铜 / 铝
线径范围0.3 mm 以下
焊接速度约 0.6 s / 点
显示4.3 英寸 LCD,按键调节
输入电压AC 220 V / 50 Hz
机架尺寸 / 重量573 x 220 x 190 mm / 25 kg
控制箱尺寸 / 重量345 x 477 x 155 mm / 10 kg

应用范围

— 汽车线束:锡焊不可靠的铝铜接点。

— 家电与暖通引线:电源线组与电机引线中的铝导体接点。

— 电机与变压器绕组:铝漆包线分支与铜引出线连接。

— 电池与配电:无需双金属端子即可实现铜铝过渡。

— 铜铝混用的线束车间:一台机头兼顾两种材料,无需第二道工序。

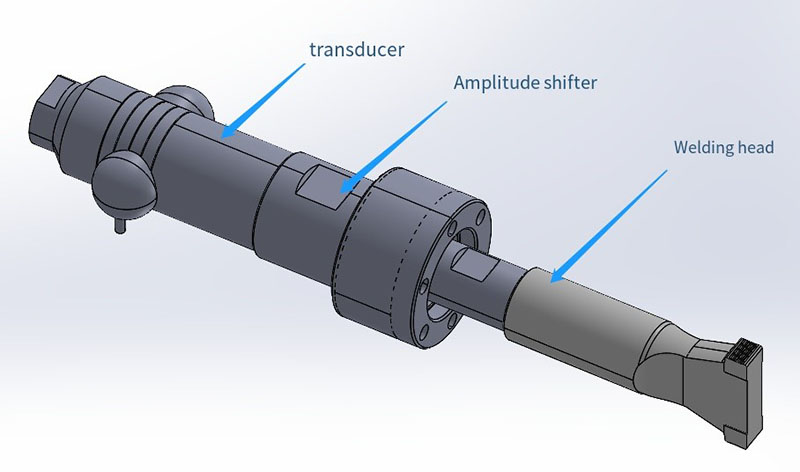

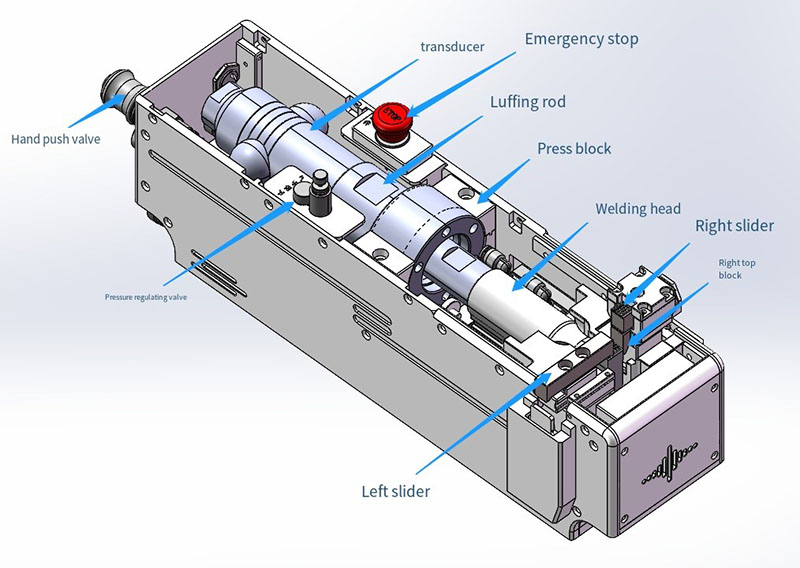

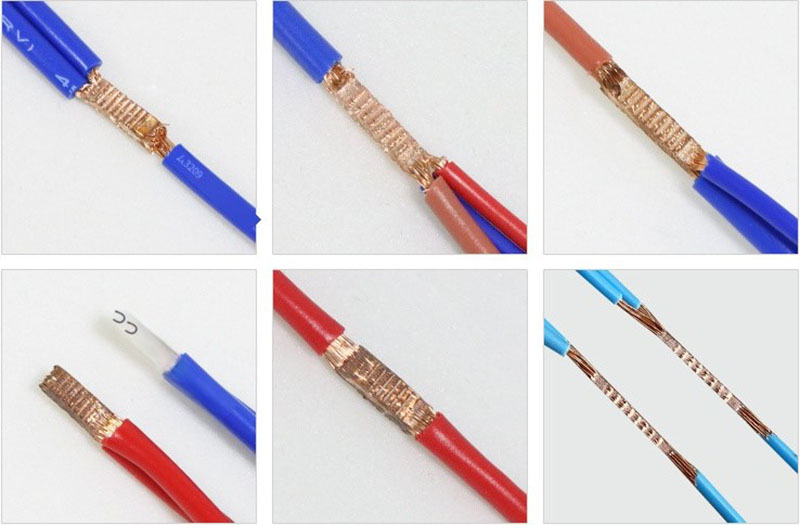

超声波焊接铜线接头,带蓝色与红色绝缘层,含铝线接点超声波金属焊接机剖视图,示出换能器、焊头与滑台超声波焊头结构图,标注换能器、变幅杆与焊头应用领域图:汽车、医疗、电池、家电、航空航天与数据传输
