IDC排线压接机 2P-64P 300-600次/时 WPM-2P_64P
产品型号: WPM-2P_64P
规格参数
型号: WPM-2P_64P压接范围: 2P-64P压接速度: 300-600次/小时气源: 6-8kg电压: 110/220V/50/60Hz机器尺寸: 250*200*330mm机器重量: 14kg- 立即询价

WPM-2P_64P 是用于 IDC 扁平排线连接器的气动压接机,覆盖 2P 至 64P。单气缸驱动冲头,供气压力 0.6-0.8MPa,产能 300-600 次/小时。整机为台式,250 x 200 x 330 mm,重 14 kg,使用 110 V 或 220 V、50/60 Hz 电源。
排线连接器通常用手钳或手动压床闭合,结果取决于操作者用力大小与连接器是否放正。此处由气缸提供可重复的行程,连接器嵌入机加工夹具,沿排线每个位置闭合深度一致。三套夹具覆盖全范围:4-30P、30-50P 与 64P。
这是本组唯一的 IDC 气动机型。WPM-FCCM-18 覆盖 2P 至 20P,压接方向可调;WPM-2P_64P 做到 64P,改用按间距固定的夹具。EM-6B1 与 EM-6B2 为电动,处理 10 mm2 以内绝缘端子,不压排线连接器,两系列互不重叠。
1. 6-8 kg 气源驱动的气动冲头,闭合深度可重复,不依赖操作者用力
2. 三套夹具覆盖 2P 至 64P:4-30P、30-50P 与 64P,整体更换
3. 300-600 次/小时,每个连接器一次受控行程闭合
4. 夹具为机加工块,定位连接器本体并压平排线,间距由模腔而非目测决定
5. 工作行程由气动完成;110/220 V 50/60 Hz 仅供电控回路,循环间无电机或飞轮运转,14 kg 机身可在工位间移动
6. 冲头在铝壳内运行,排线由夹具固定,闭合时手在模具线之外
| 参数 | 规格 |
|---|---|
| 型号 | WPM-2P_64P |
| 机器类型 | IDC 扁平排线气动压接机 |
| 压接范围 | 2P 至 64P |
| 压接速度 | 300 - 600 次/小时 |
| 气压 | 0.6-0.8MPa |
| 电压 | 110/220 V,50/60 Hz |
| 夹具配置 | 4-30P 一套、30-50P 一套、64P 一套 |
| 机器尺寸(长×宽×高) | 250 x 200 x 330 mm |
| 重量 | 14 kg |

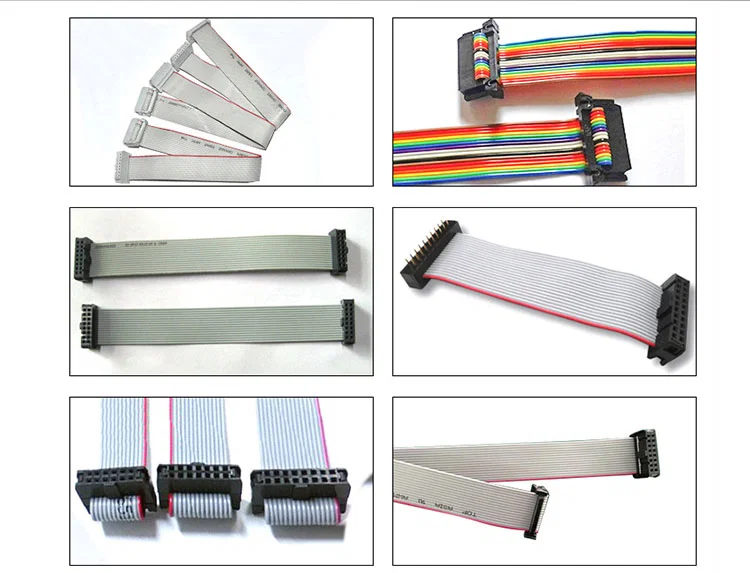

— 电脑与影音排线组件:2P 至 64P IDC 连接器压接于扁平排线
— 家电内部排线:显示屏与按键排线在台面端接
— 控制板与面板连接:排线定长裁切,两端压接
— 测试与仪器线缆:手钳压深不稳的小批量排线
— 64P 以内高针数作业:第三套夹具可压手工具无法均匀闭合的连接器
