卧式气动剥线机刀片 圆刀2-14mm 每0.5mm一档 JW-BL06
卧式气动剥线机刀片 圆刀2-14mm 每0.5mm一档 JW-BL06 Thumb

卧式气动剥线机刀片 圆刀2-14mm 每0.5mm一档 JW-BL06

📅 2025-04-25 👁️ 2,411
  • 产品型号: JW-BL06

  • 规格参数

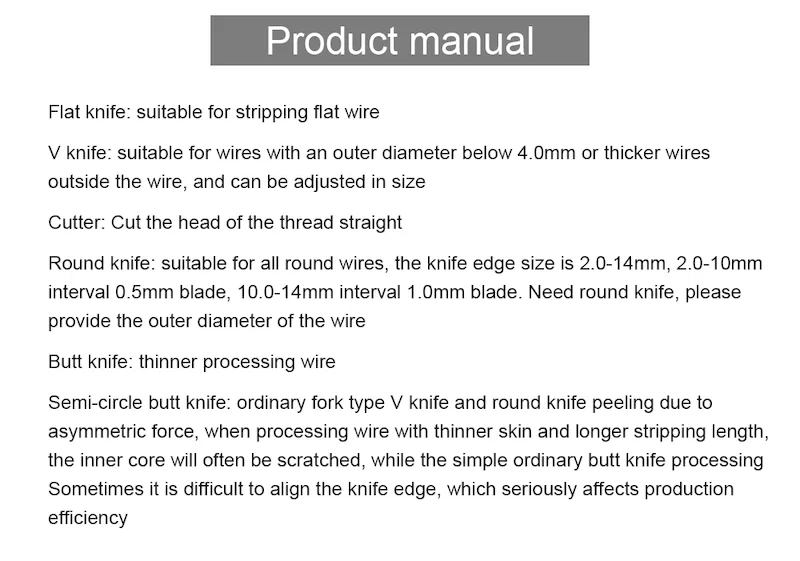

    刀片类型: 圆刀、V刀、平刀、U刀、对接刀、半圆对接刀
    适用机器型号: 305、310、315卧式剥皮机

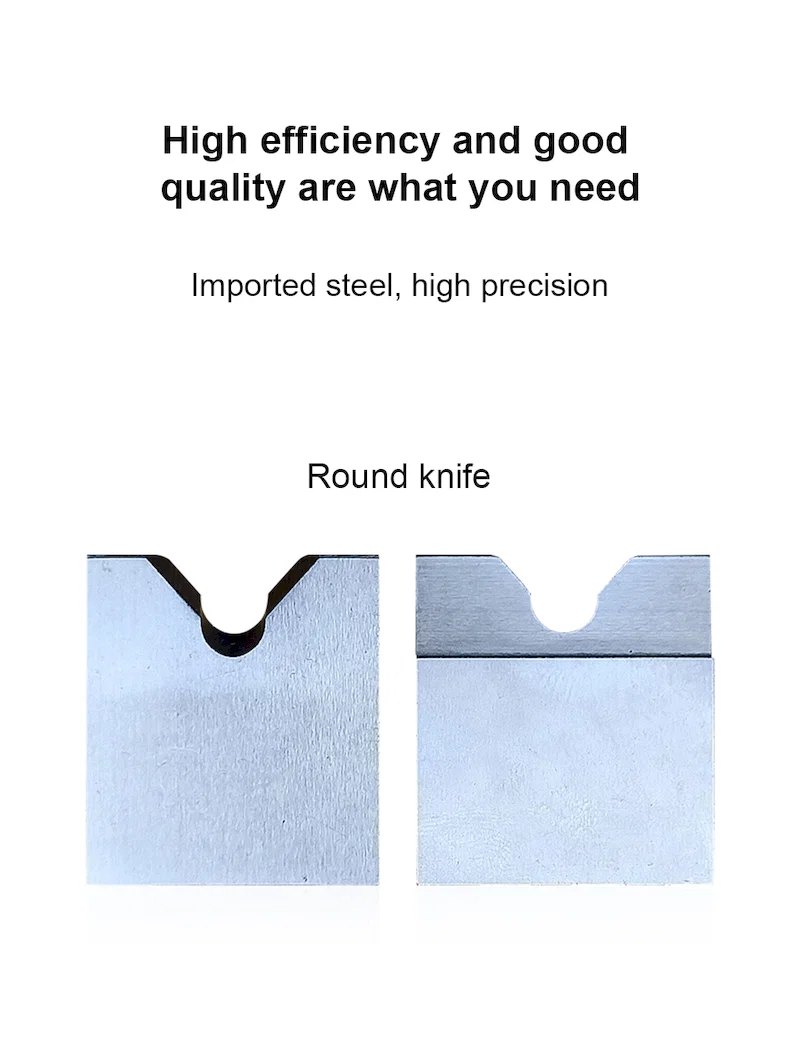

    圆刀尺寸范围: 2.0-14mm(2.0-10mm间隔0.5mm,10.1-14mm间隔1.0mm)

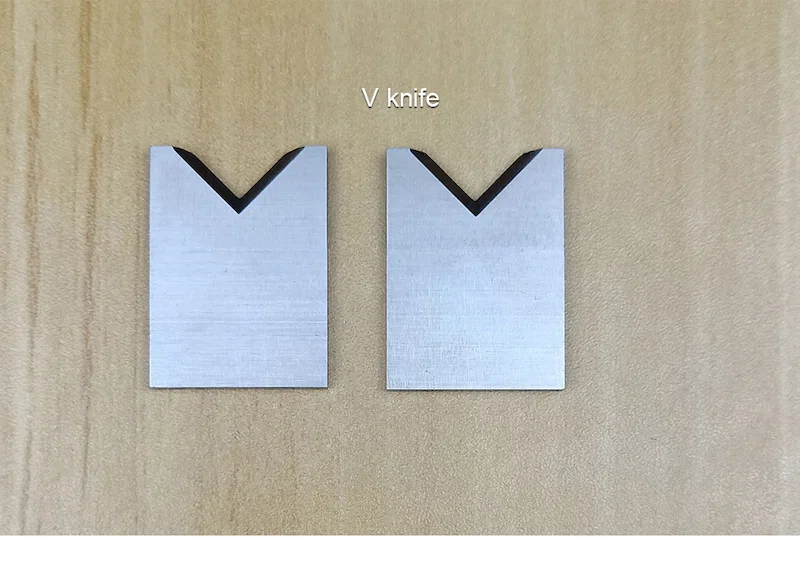

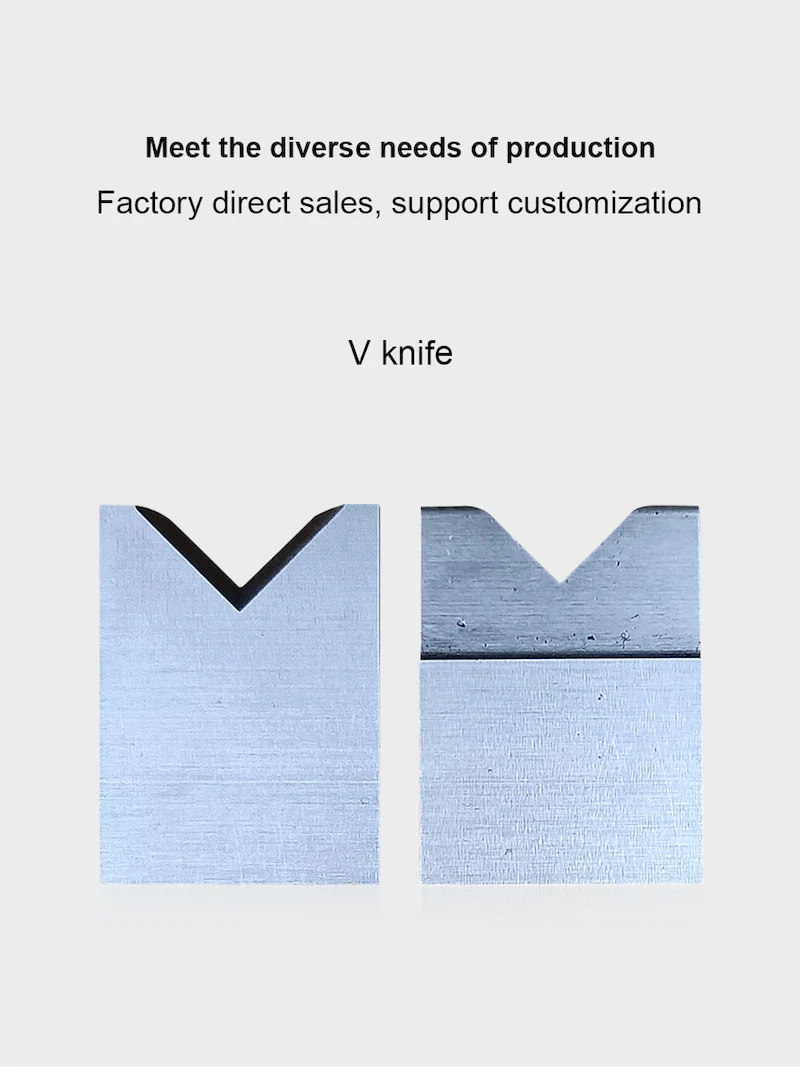

    V刀适用线径: 外径4.0mm以下或较粗电线

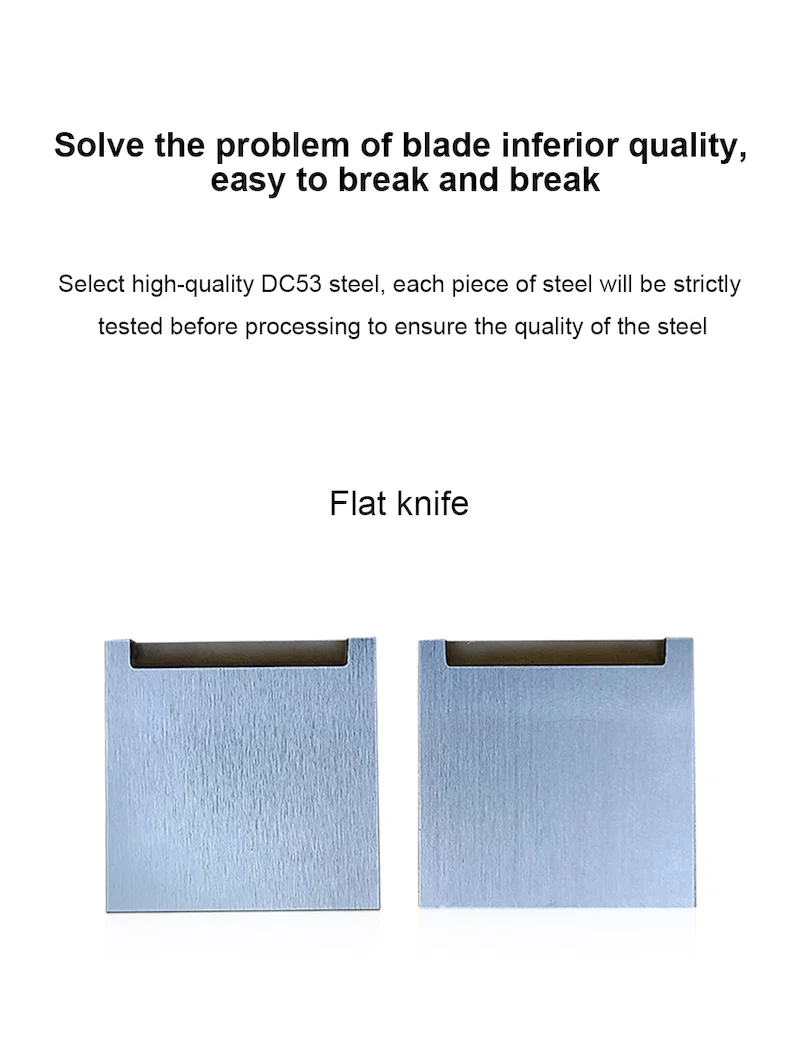

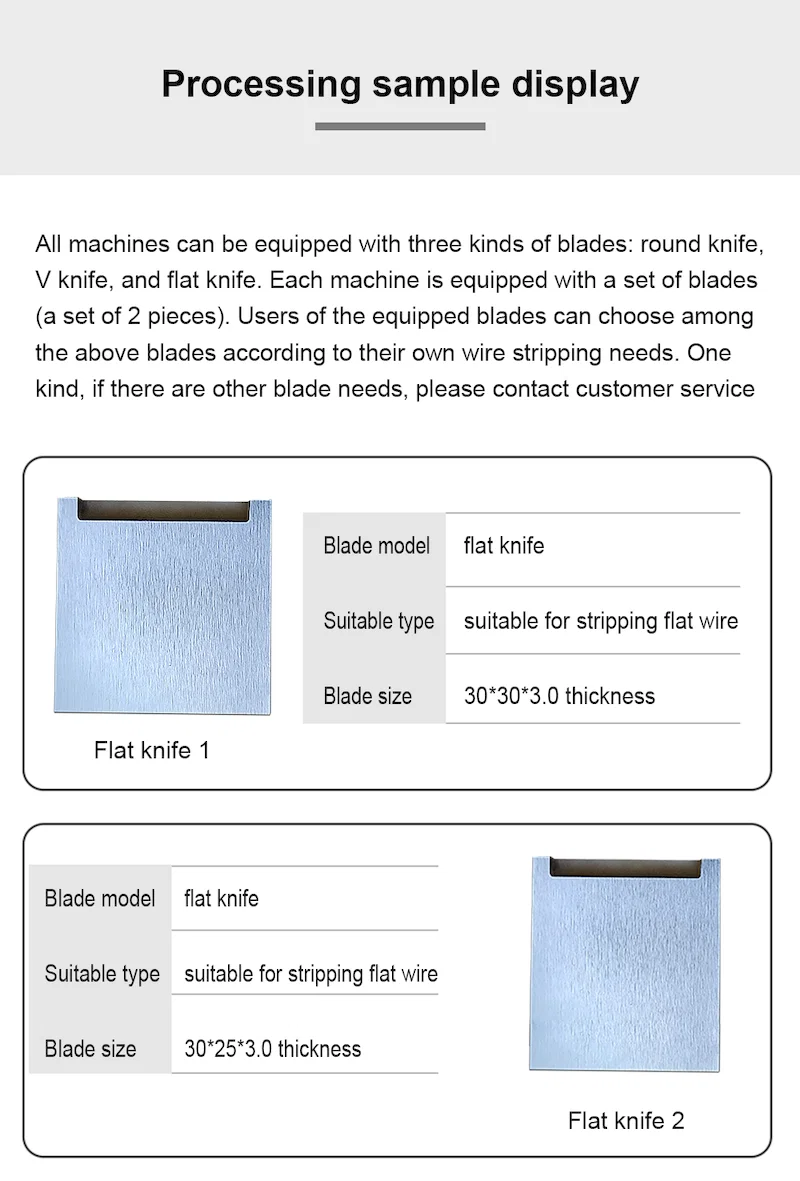

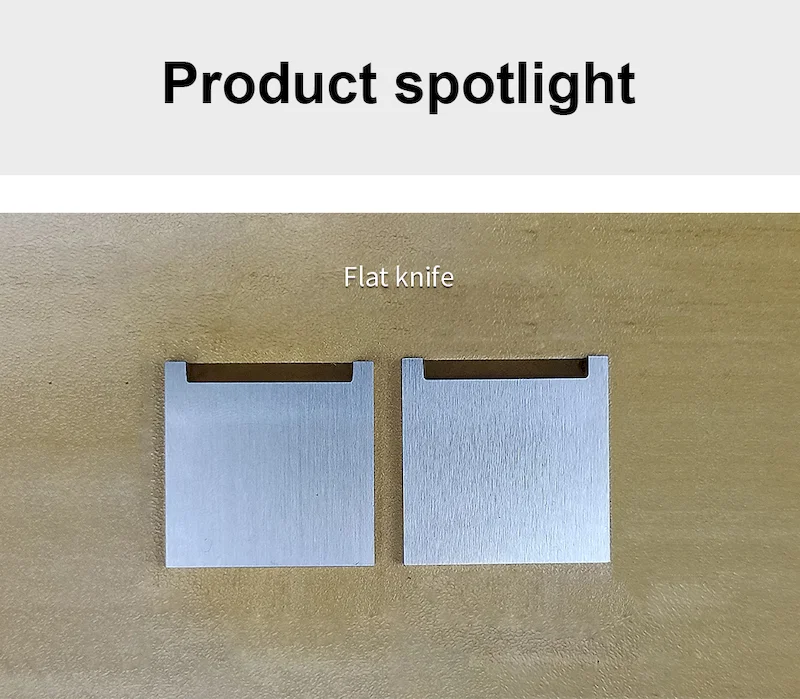

    平刀适用线型: 扁线
    刀片套装: 每套2件
  • 立即询价

JW-BL06 是用于 305、310 与 315 卧式剥线机的气动剥线刀片组。每套两片,按被剥线材的外径选配,因此车间通常按所用尺寸段各备一对。

圆刀按 2.0 至 14 mm 分档:2.0 至 10 mm 之间每 0.5 mm 一档,10 mm 以上至 14 mm 每 1.0 mm 一档。分档细密是本套刀片的要点——刀口须与导体束贴合,否则细线会被切伤芯线,粗线则会留下残皮。V 刀用于外径 4.0 mm 以下,此时刀口应贴合线材而非合抱。平刀、对接刀与半圆对接刀则满足扁平线与平切需求。

刀片可直接装入 305、310 与 315 设备原有的气动刀头,刀口磨钝或产线更换线径时成对更换。图示并列展示四种工作刃形,其中一片圆刀标注为 4.0 mm。

主要特点

1. 刀具类型:圆刀、V 刀、平刀、对接刀与半圆对接刀同属一个系列,覆盖圆线与扁平线。

2. 圆刀范围:外径 2.0 至 14 mm,10 mm 以下每 0.5 mm 一档,10 mm 以上每 1.0 mm 一档。

3. V 刀范围:外径 4.0 mm 以下线材,避免闭合刀口过切。

4. 成对供货:每套两片,刀头两侧同时更换。

5. 适配机型:用于 305、310 与 315 卧式剥线机的气动剥线刀头。

6. 适用线材:扁平线、全圆线与细加工线,含刀面标注的各规格。

技术参数

参数规格
型号JW-BL06
套装内容每套 2 片
刀具类型圆刀、V 刀、平刀、对接刀、半圆对接刀
圆刀范围外径 2.0-14 mm
圆刀分档0.5 mm(2.0-10 mm),1.0 mm(10.1-14 mm)
V 刀范围外径 4.0 mm 以下
适配机型305、310、315 卧式剥线机
用途扁平线剥线、全圆线、细加工线

应用范围

— 305、310 与 315 卧式剥线机:圆电源线与电子线的气动剥线。

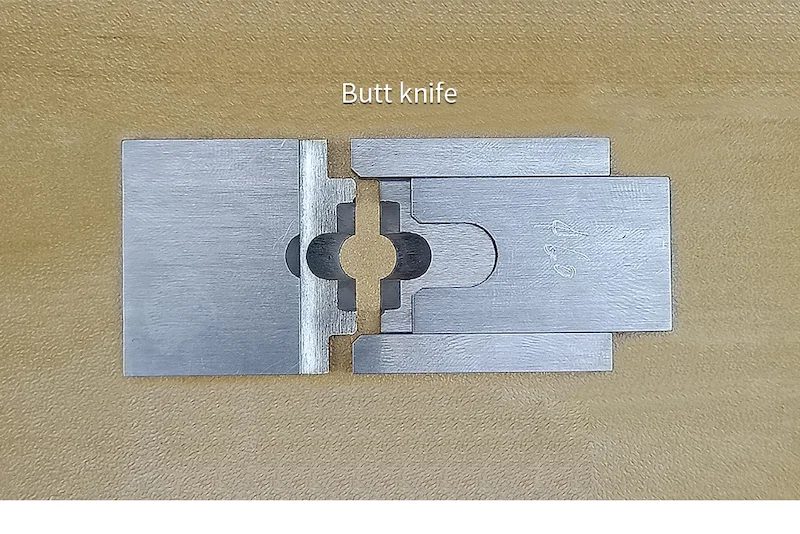

— 扁平排线与扁平电源线:使用平刀与对接刀刃形实现平切。

— 外径 4.0 mm 以下的细加工线:V 刀给出可控切口,而非闭合切割。

— 订单之间更换线径的产线:按对应刀口尺寸成对更换。

— 因规格不匹配切伤芯线后,更换磨钝或过切的刀片。

Flat knife blades 30x30 mm and 30x25 mm for flat wire, with spec tableRound knife and V knife profiles with sizes, wire range and 3.0 mm thicknessTwo flat knife blades with straight cutting edge on wooden workbenchTwo U knife blades marked BRX with 4.0 mm wire notchButt knife pair with round groove for thin wire processingV knife blades, ground and polished versions, for wire under 4.0 mmTwo V knife blades with sharp V notch on wood surfaceRound knife blades, ground and polished, for pneumatic peeling machinesPneumatic peeling machine U knife marked BRX 4.0 for 305, 310, 315Two round knife blades with semicircular notch on wooden benchTwo flat knife blades in DC53 steel with straight edgeProduct manual page describing flat, V, round and butt knife uses
