气动端子压接机 16mm²裸端子 1.3吨压力 WPM-5ND
气动端子压接机 16mm²裸端子 1.3吨压力 WPM-5ND Thumb 气动端子压接机 16mm²裸端子 1.3吨压力 WPM-5ND Thumb
Video Thumbnail

气动端子压接机 16mm²裸端子 1.3吨压力 WPM-5ND

📅 2025-04-25 👁️ 834
  • 产品型号: WPM-5ND

  • 规格参数

    型号: WPM-5ND
    压接范围(非绝缘端子): ≤16m㎡
    压接范围(预绝缘端子): ≤6m㎡
    压接范围(针管端子): ≤35m㎡
    压力容量: 1.3T
    气压范围: 0.4-1MPa
    尺寸: 260*120*140mm
    重量: 4kg
  • 立即询价

WPM-5ND 是台式气动端子压接机,用 1.3 T 的气动压头把端子压接到已剥好的线端。一种机架覆盖三类端子:最大 16 mm² 的非绝缘端子、最大 6 mm² 的预绝缘端子,以及最大 35 mm² 的针管端子。它使用 0.4–1 MPa 车间气源,工位上不需要电源。

手工压接取决于操作者的握力,压接高度在一个班次内会逐渐漂移,松动的端子会流到线束板上。WPM-5ND 由单作用气缸以恒定压力闭合模具,从第一只端子到最后一只,压接高度保持一致。换模只需松开两颗螺丝,透明端子护罩上的红、蓝、黄标记对应绝缘端子色标,放线之前即可核对压机中的模具。

在 WPM 气动系列中,5ND 是唯一做压接而非剥线的机型:WPM-305、310、315、330 和 416 切断并拉脱绝缘层,5ND 则闭合模具。它的 35 mm² 针管端子能力也高于同机裸端子 16 mm² 的上限,因此双针管端子和较粗的控制线不需要第二台压机。

主要特点

1. 1.3 T 压接力由 0.4 至 1 MPa 的气缸产生;工位无电机,也不需要 220 V 供电。

2. 一种机架三种压接范围:非绝缘端子至 16 mm²,预绝缘端子至 6 mm²,针管端子至 35 mm²。

3. 可换模具由两颗螺丝固定;透明护罩标注红、蓝、黄,对应绝缘端子色标。

4. 压头在两块钢侧板之间全程导向,压接时保持模具面平行。

5. 压接区上方为可翻起聚碳酸酯护罩,装端子时抬起,压接循环中合上。

6. 4 kg 机身,底座 260 × 120 × 140 mm,顶部带提手,可在工位间移动并存放于料架。

技术参数

参数规格
型号WPM-5ND
机型气动端子压接机
压接力1.3 T
压接范围(非绝缘端子)≤ 16 mm²
压接范围(预绝缘端子)≤ 6 mm²
压接范围(针管端子)≤ 35 mm²
气压0.4–1 MPa
机器尺寸(长×宽×高)260 × 120 × 140 mm
重量4 kg

应用范围

— 控制柜组装:0.5–2.5 mm² 软线配彩色双针管端子,压接后插入端子排。

— 汽车线束线:电池线、搭铁线和起动机引线上的 4–16 mm² 非绝缘环形与片形端子。

— 家电生产:电机、加热器和门开关内部配线用最大 6 mm² 的预绝缘端子。

— 开关柜与计量屏:进线与电流互感器回路上最大 35 mm² 的针管端子。

— 代工线束厂:小批量与返修,不值得配置电动压接机、现场只有气源时使用。

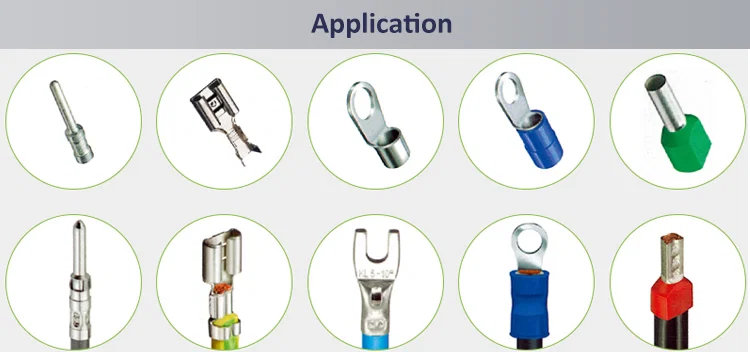

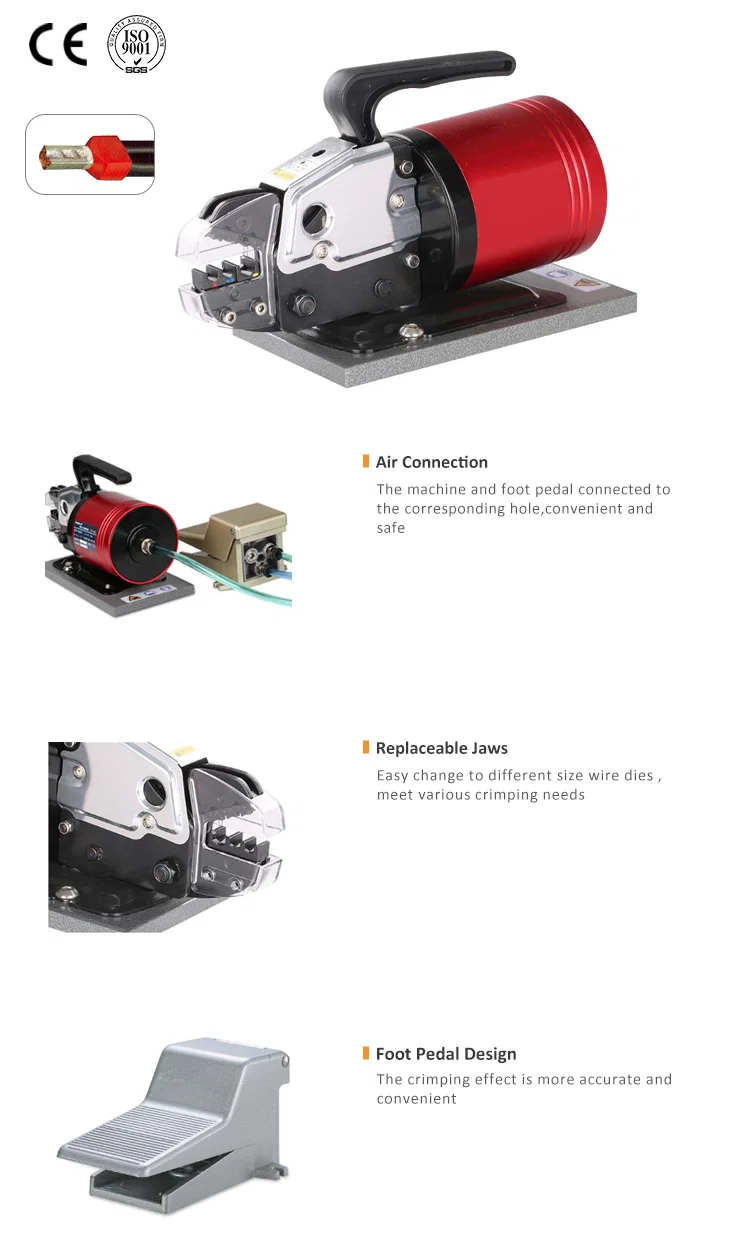

红色缸体的气动压接机及脚踏开关环形、片形、针管等十种压接端子
Pneumatic Wire Pressing Pliers WPM-5ND

就此产品向我们发送您的问题
