气动管型端子压接机 0.08-10mm² 六角压接 T6-4

📅 2025-04-23 👁️ 2,876
  • 产品型号: T6-4

  • 规格参数

    型号: T6-4
    压接范围: 0.08-6mm
    输出力: 1.3T
    适用气压: 0.3-0.8MPa
    外部尺寸: 251mm*100mm*150mm
    重量: 5.52kg
  • 立即询价

T6-4 是气动压接机,用于 0.08 至 10 mm2 线材的管型端子与针形端子。0.3 至 0.8 MPa 车间气源产生 1.3 t 输出力,六角模具合模包压端子;C 型机身为 251 x 100 x 150 mm,重 5.52 kg。

手工压线钳的压接力取决于操作者握力,同一规格端子在班末可能压接不足、换手力大又会压接过量,六角形面往往不能完全闭合。本机由气缸在设定气压下提供压力,每个端子都获得相同的 1.3 t,六角模具完全合模。C 型喉口带防护,模具装在喉口圆形座内;机身带顶部提手,可在不同工作台之间搬移,接同一气路即可复用。

本机在本组中负责端子端:其余设备处理线材,本机完成端接。设备针对六角成形的管型端子设计,不适用于绝缘环端子或片形端子,后者需要不同模具与压接几何。

主要特点

1. 压接范围 0.08 至 10 mm2,一台设备覆盖 0.08 mm2 控制线至 10 mm2 馈线。

2. 0.3 至 0.8 MPa 气压下输出 1.3 t,压接高度由调压阀决定,而非操作者力气。

3. 六角模具沿端子周向均匀闭合六点,使端子整圈贴合导体线芯。

4. 气动驱动,压接行程中双手可一直扶住线材与端子。

5. C 型喉口在模具上方设防护,手指无法触及合模区域。

6. 251 x 100 x 150 mm、5.52 kg,带提手,可置于接线台一端,也可移至其他产线。

技术参数

参数规格
型号T6-4
设备类型气动管型端子压接机
压接范围0.08 至 10 mm2
压接力1.3 t
气压0.3 至 0.8 MPa
压接形状六角形
机器尺寸(长×宽×高)251 x 100 x 150 mm
重量5.52 kg

应用范围

— 控制柜与面板接线:0.5 至 10 mm2 柜内导线在进入端子排前压接管型端子。

— 机械制造配线:在工作台端接单线与双线端子,压接高度可重复。

— 传感器与执行器引线:小器件电缆上压接 0.08 至 1.5 mm2 管型端子。

— 家电与暖通线束:多芯电缆端头在接线前完成端接。

— 开关柜馈线电缆:手工工具无法完全闭合六角时,压接 6 至 10 mm2 管型端子。

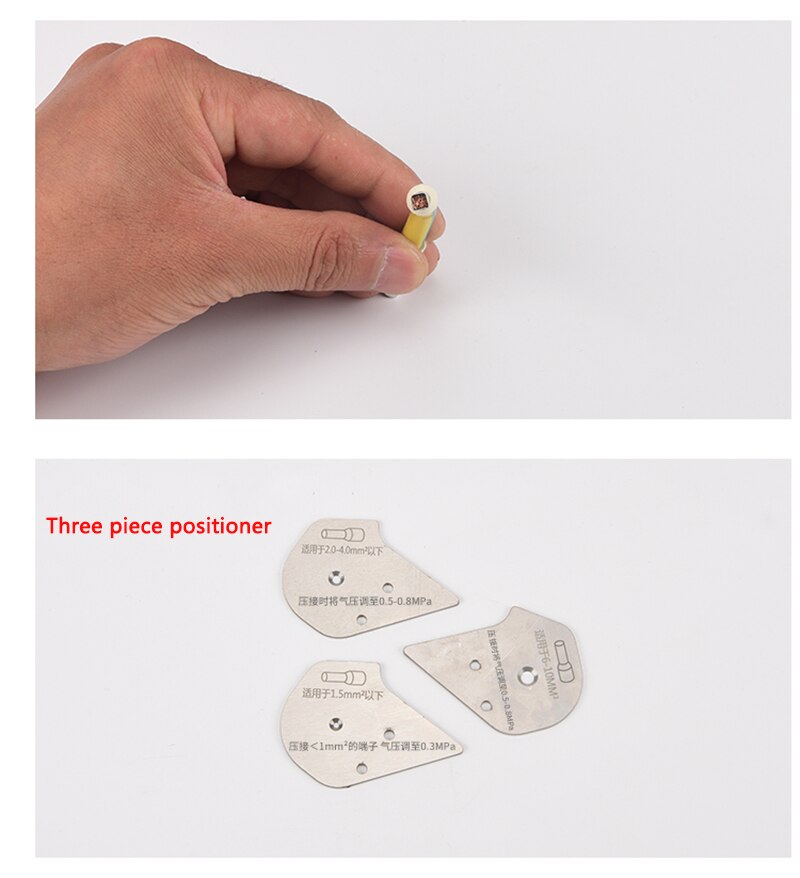

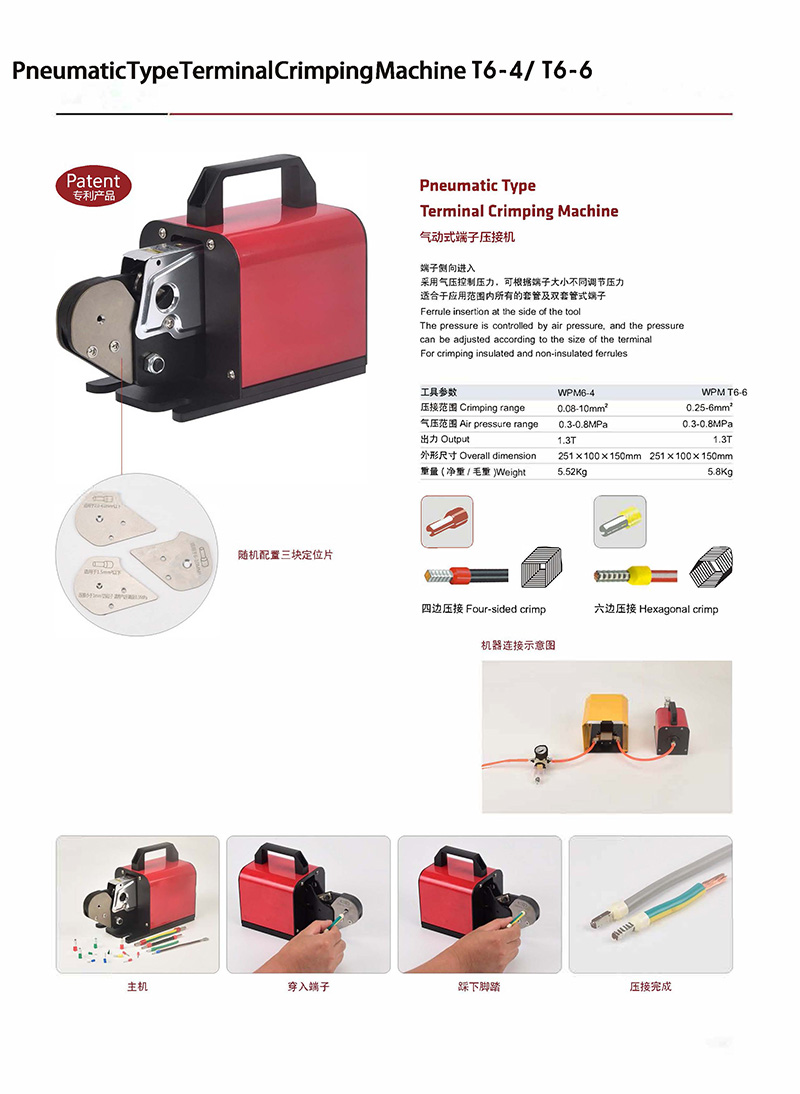

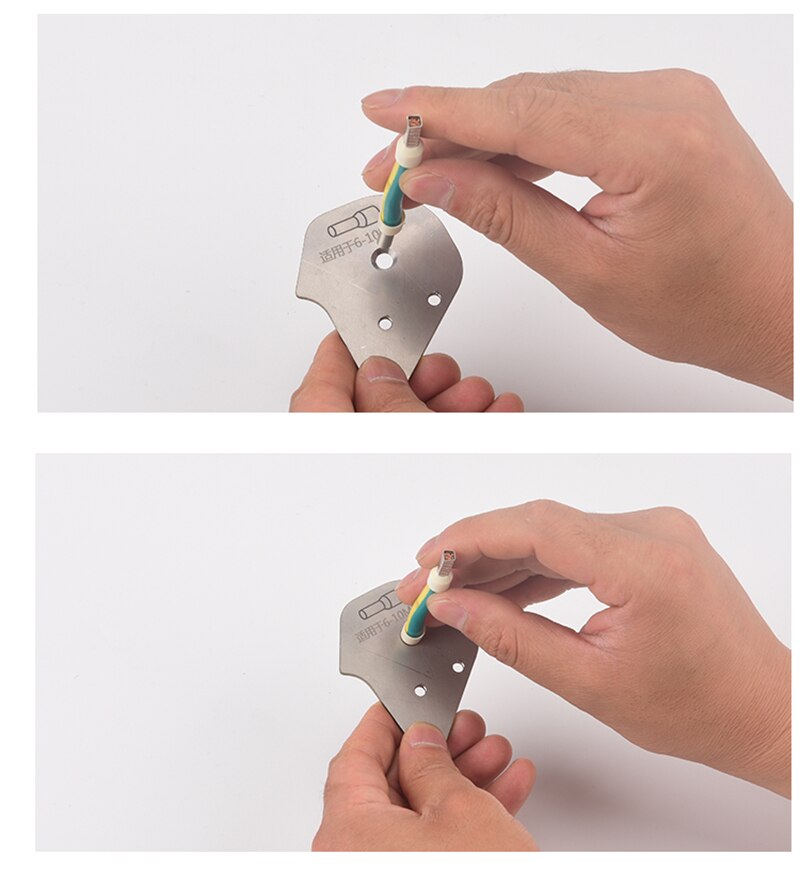

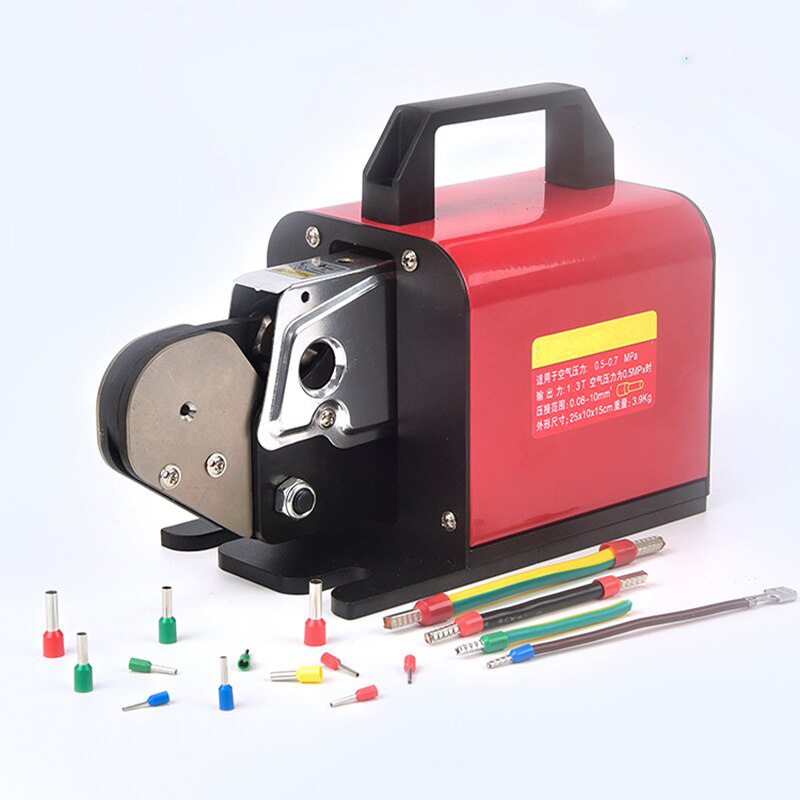

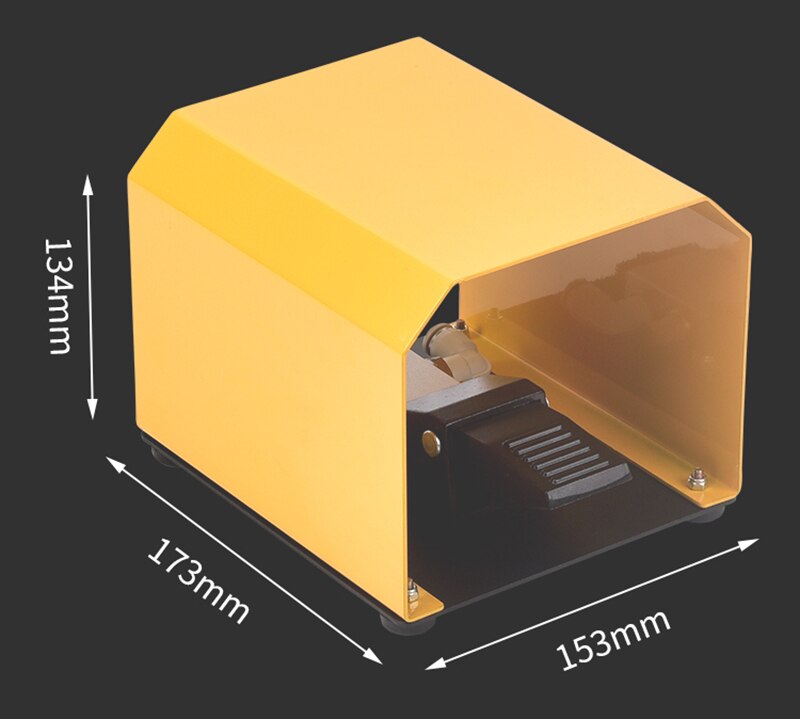

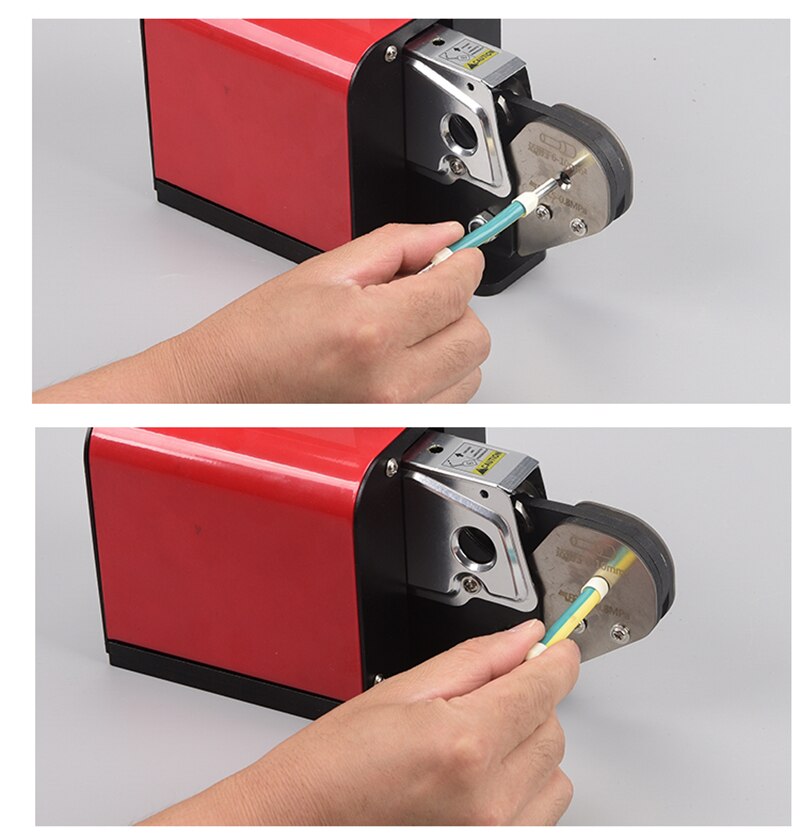

红色 T6-4 气动端子压接机,配管型端子与压接后线材样品双手将绝缘端子分两步插入 T6-4 压接模具标有 6-10 的端子定位规板,用于检验压接后端头三种线径的定位板,旁为压接端子特写T6-4 压接机黄色脚踏开关,外形 173 x 153 x 134 mmT6-4 与 T6-6 压接机规格页,含压接形状与连接示意图
