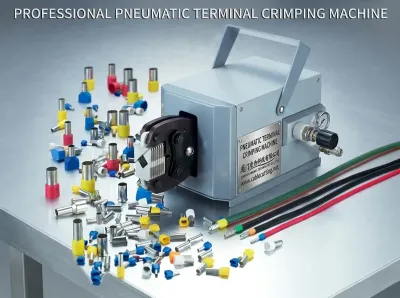

气动端子压接机 0.25-120mm² 2.5T输出 WPM-120Y
气动端子压接机 0.25-120mm² 2.5T输出 WPM-120Y Thumb 气动端子压接机 0.25-120mm² 2.5T输出 WPM-120Y Thumb
Video Thumbnail

气动端子压接机 0.25-120mm² 2.5T输出 WPM-120Y

📅 2025-04-25 👁️ 2,174
  • 产品型号: WPM-120Y

  • 规格参数

    型号: WPM-120Y
    压接范围: 0.25-120mm²
    气压范围: 0.5-0.7MPa
    输出: 2.5T
    外形尺寸: 286×125×165mm
    重量: 6.5kg
  • 立即询价

WPM-120Y 是气动端子压接机,标称压接范围 0.25–120mm²。脚踏开关控制:操作者一手持线、一手持端子,踩下踏板时 2.5T 气缸闭合模具。该操作方式适合管型端子、管状端子与小规格端子的重复端接,此时双手都在模具处。

0.25–120mm² 区间的端子筒壁厚度差异明显,固定式手动压接钳对大规格压接不足、对小规格过度压缩。WPM-120Y 工作压力 0.5–0.7MPa,压力表与调压阀装于机身旁侧,工作压力可就机读取与设定。模具位于 286×125×165mm 机身前端螺栓固定模座内,正处操作者视线范围。

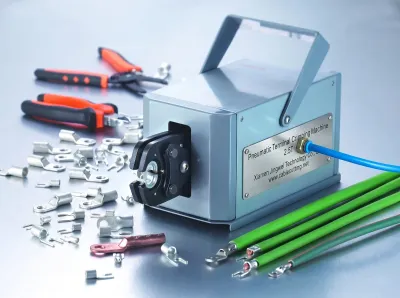

120Y 是系列内唯一标注线径范围的 2.5T 机型,为 0.25–120mm²,压力上限 0.7MPa,而非 20M 与 50L 的 0.8MPa。整机重 6.5kg,机身 286×125×165mm。载荷超过 2.5T 时,由 WPM-300L 提供 9.0T。

主要特点

1. 标称压接范围 0.25–120mm²,一台设备覆盖控制线管型端子至 120mm² 电力导体。

2. 脚踏开关操作,双手可留在模具处放置端子并扶持线材贯穿行程。

3. 0.5–0.7MPa 下输出 2.5T,压力上限与区间下限的小筒身相匹配。

4. 机身旁侧的压力表与调压阀,无需离开工作台即可读取与调整工作压力。

5. 前端模座嵌入 286×125×165mm 机身,处于工作台高度,压接点直视可见。

6. 6.5kg,配折叠顶部提手,可人工在工作台间搬运并置于台面。

技术参数

参数规格
型号WPM-120Y
设备类型气动端子压接机
压接范围0.25–120mm²
输出2.5T
气压0.5–0.7MPa
机器尺寸286×125×165mm
重量6.5kg

应用范围

— 盘柜与开关柜配线,在接入端子排前将彩色绝缘管型端子压接到 0.25mm² 以上导体。

— 机床与驱动柜,为电机与变频器引线装配管状端子与管型端子。

— 轨交、信号与建筑电气线束,批量端接多芯控制电缆。

— 家电配线,在节拍线上压接发热元件、温控器与接地引线端子。

— 电气承包商的预制工作台,按量取长度生产裁切压接线束。

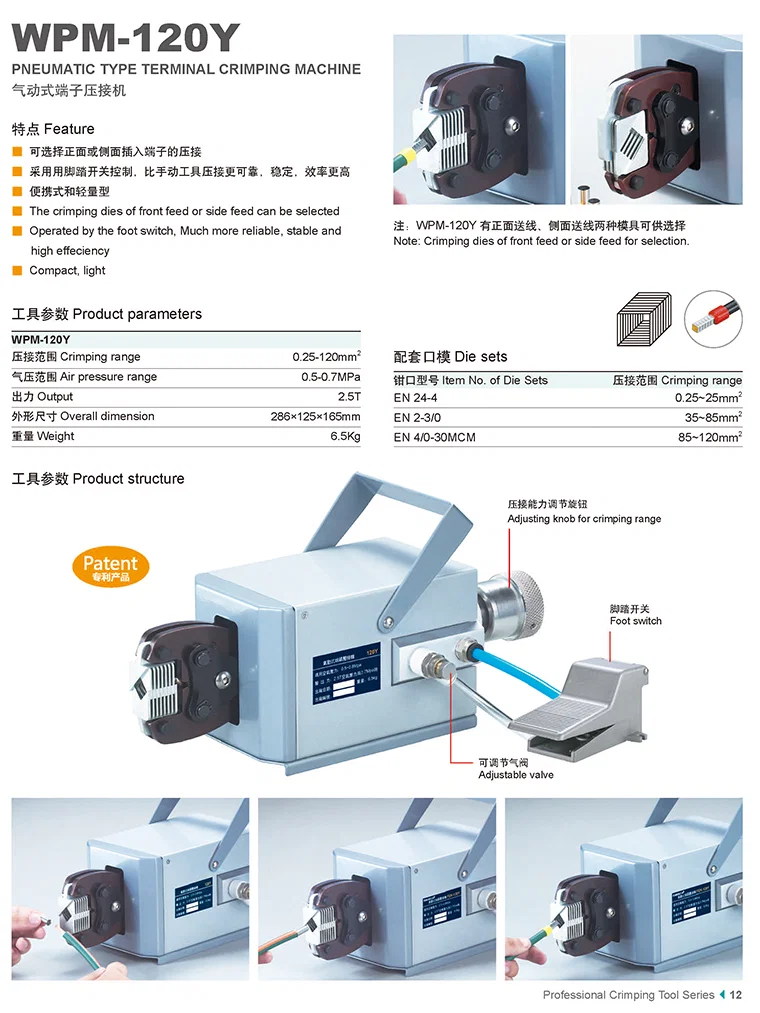

WPM-120Y 气动端子压接机,配模头、脚踏开关与模具表
