气动端子压接机 2.5T 气压0.5-0.8MPa WPM-20M

📅 2025-04-25 👁️ 922
  • 产品型号: WPM-20M

  • 规格参数

    型号: WPM-20M
    气压范围: 0.5-0.8MPa
    输出: 2.5T
    外形尺寸: 275×128×145mm
    重量: 5.5kg
  • 立即询价

WPM-20M 是台式气动压接机,用于剥线后线端上的非绝缘端子。2.5T 气缸单次下压闭合模具,圆环端子、叉形端子、对接接头与插片端子每次循环的压接高度一致,而不依赖操作者施力大小。

较大端子的手动压接依赖手力,产出随操作者疲劳而下降。WPM-20M 由 0.5–0.8MPa 车间气源经调压阀驱动,闭合压力一次设定后重复一致。模座位于 275×128×145mm 机身前端开口喉位,双手可空出放置端子并扶持线材。整机 5.5kg,通过顶部提手在工作台间搬运,气源接于侧面进气口。

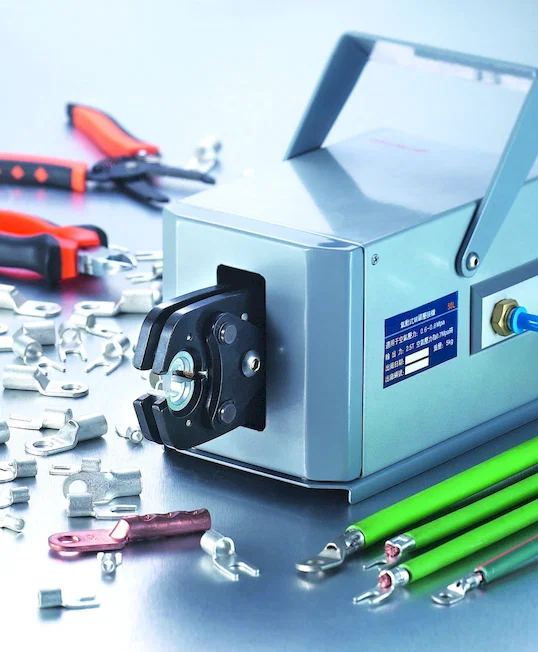

在 WPM 气动系列中,20M 为紧凑型 2.5T 机型,配螺栓固定模座与前端开口喉位,面向裸端子。WPM-50L 同为 2.5T、同为 275×128×145mm 机身,但模具置于翻转卡扣座内,换模更快。WPM-120Y 标称 0.25–120mm²,机身 286×125×165mm,气压 0.5–0.7MPa;WPM-300L 提升至 9.0T,用于重型端子。

主要特点

1. 2.5T 气动输出由调压阀设定,每个端子单次行程即完全闭合模具,不依赖操作者手力。

2. 使用 0.5–0.8MPa 车间气源,侧面进气口接入,可直接连接工作台现有压缩空气点。

3. 机身前端开口压接喉位,便于放置圆环端子、叉形端子、对接接头与插片端子。

4. 模座以螺栓固定于机身,可更换以适应其他端子系列,无需改动设备。

5. 275×128×145mm 机身、5.5kg 重量,可置于剥线工位旁的台面。

6. 折叠式顶部提手避让气缸,搬运时兼作防护。

技术参数

参数规格
型号WPM-20M
设备类型气动端子压接机
输出2.5T
气压0.5–0.8MPa
机器尺寸275×128×145mm
重量5.5kg
压接模具可互换

应用范围

— 汽车与摩托车线束线,在成束前于电瓶、接地与灯线上压接非绝缘圆环与叉形端子。

— 控制柜制造,在接入端子排与接地排前用圆环与叉形端子端接盘柜导线。

— 家电与电机引线生产,在壳体内用对接接头与插片端子连接引线端。

— 承接小批量定制线材的线束厂,在端子系列间更换模具组。

— 维修车间在已安装设备与开关柜上重新端接损坏端子。

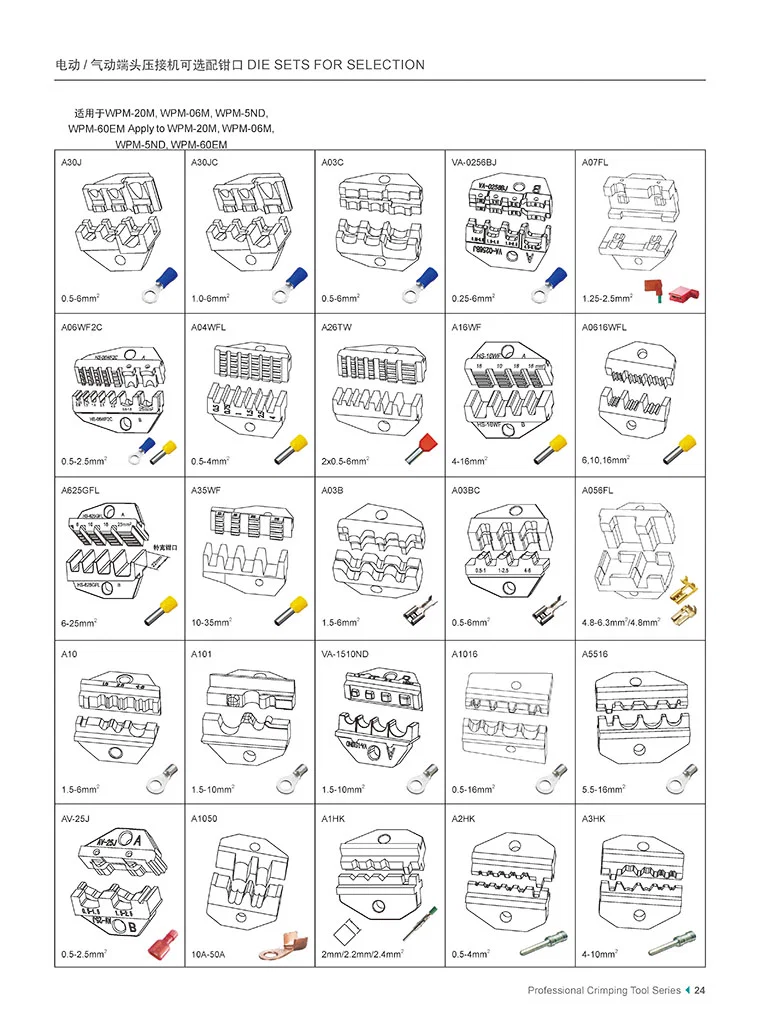

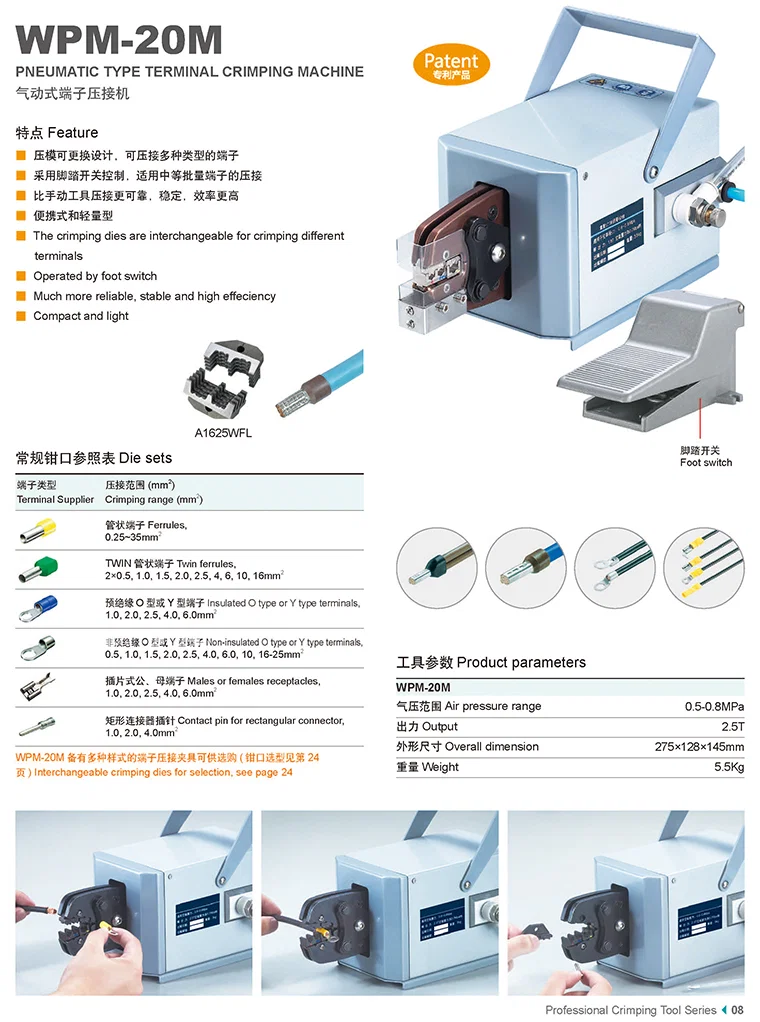

WPM-20M 蓝色气动端子压接机,配脚踏板与模具参数表模具选型页,列 A30J 至 A3HK 压接模具及线径范围
