台式气动剥线机 裁断剥皮扭线一体 电源线护套线 JW-ST03
台式气动剥线机 裁断剥皮扭线一体 电源线护套线 JW-ST03 Thumb
Video Thumbnail

台式气动剥线机 裁断剥皮扭线一体 电源线护套线 JW-ST03

📅 2025-04-26 👁️ 1,610
  • 产品型号: JW-ST03

  • 规格参数

    驱动方式: 气电式
    设计: 斜背人体工程学设计
    气缸: 双动缸,无弹簧断裂
    供油系统: 油气自供气瓶,减少磨损
    滑座: 独特滑座,稳定往复行程
    控制: 气动控制,轻便灵活
    适用线型: AC/DC、电源线、护套线、计算机线、电子线、多芯线、电缆、扁线
    加工范围: 大、小线和长短线
  • 立即询价

JW-ST03 为台式气动剥线机,适用于 AC/DC 线、电源线、护套线、电脑与电子线、多芯电缆与排线。一次完成裁断、剥皮与扭线,双动气缸配油气自给系统驱动刀头,工作端无电机。

手工剥线器需一手持线、一手拉拽,拉出长度每件不一。此处两个气缸反向运动,一个闭合刀片,一个拉脱线皮,剥线长度由行程确定;斜背式布局也便于长时间送线时前臂支撑。

与 WPM-200(紧凑圆头,适用 1-4 mm 单芯线)相比,ST03 是带独立气路的较大气电机型,适用护套线与扁平线。该机只剥绝缘层;漆包膜仍由 WPM-550 处理。

主要特点

1. 一套气动顺序完成裁断、剥皮与扭线,线材一次上手即加工完成。

2. 双动气缸:刀片闭合与拉脱由相反方向驱动,剥线长度由行程而非手拉决定。

3. 油气自给回路,机身配过滤调压阀与压力表,不依赖车间预润滑气路。

4. 适用 AC/DC 线、电源线、护套线、电脑与电子线、多芯电缆、电缆与排线。

5. 斜背式人体工学布局:机头向操作者倾斜,长时间作业手腕保持中立。

6. 气动控制,机头无电机,工作端轻便,刀片区域无电气部件。

技术参数

参数规格
型号JW-ST03
设备类型气电式气动电缆剥皮机
动力类型气电与气动
气缸系统双动气缸,油气自给
操作方式气动控制
功能裁断、剥皮、扭线
结构斜背式人体工学布局
工作位置台面

应用范围

— 电源线组装:两芯与三芯线在注塑插头前裁断、剥皮与扭线。

— 护套电缆准备:多芯电缆剥外护套与内芯。

— 电脑与电子线:数据与信号线内导体准备。

— 扁平线与排线:剥开端部以便连接器压接。

— 电器维修:维修车间 AC/DC 线与护套线的重新接线。

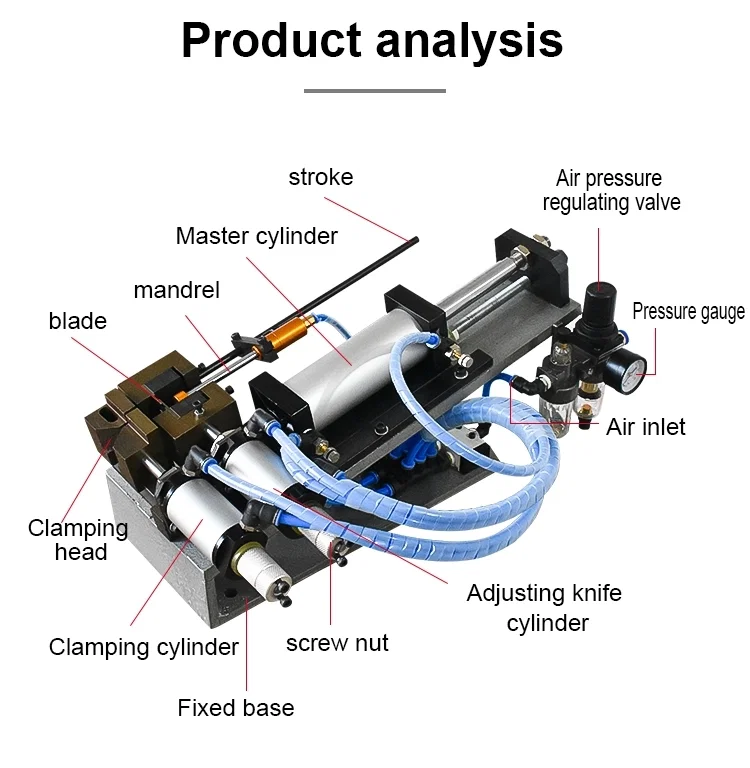

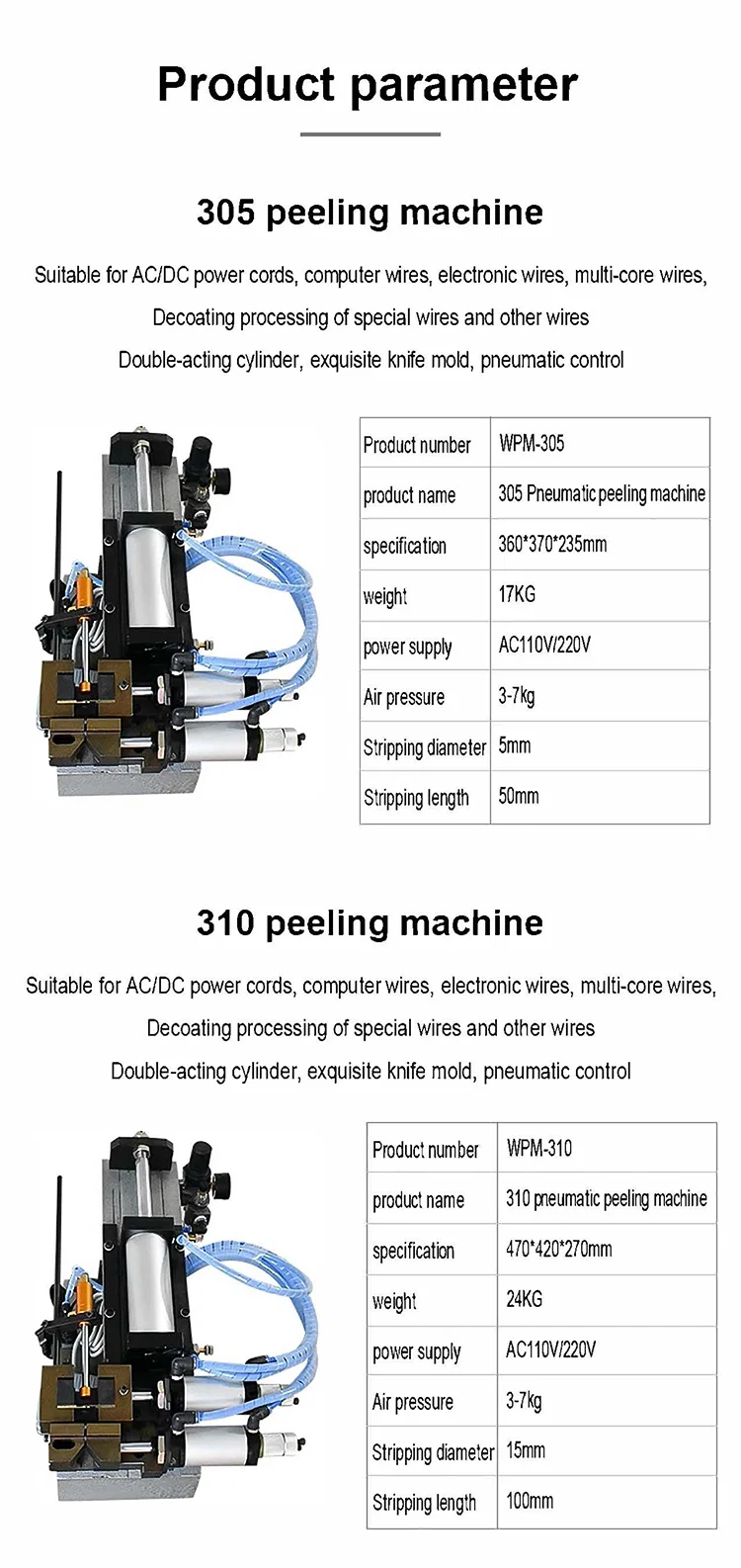

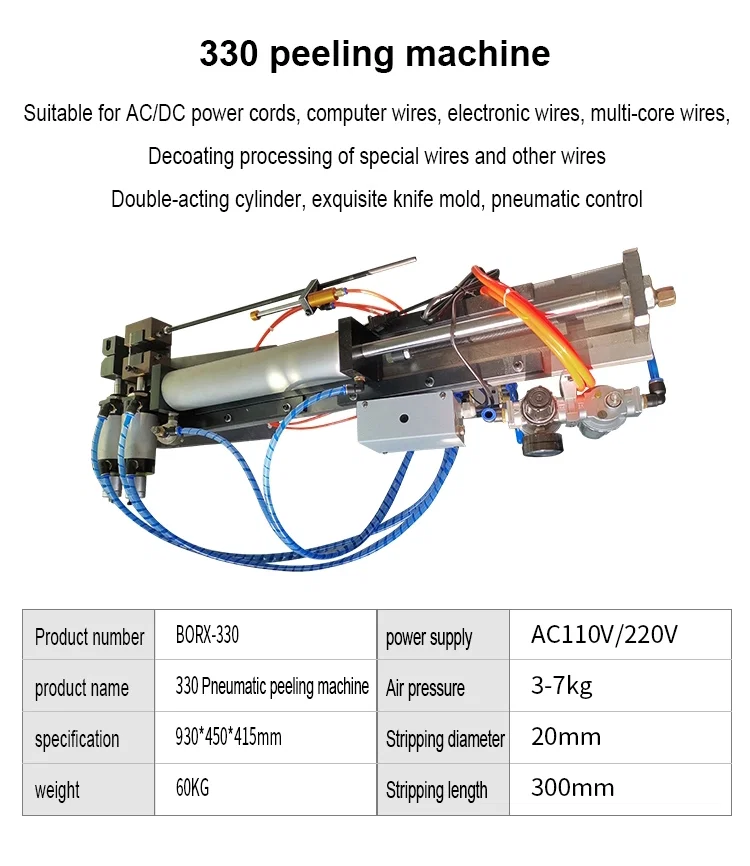

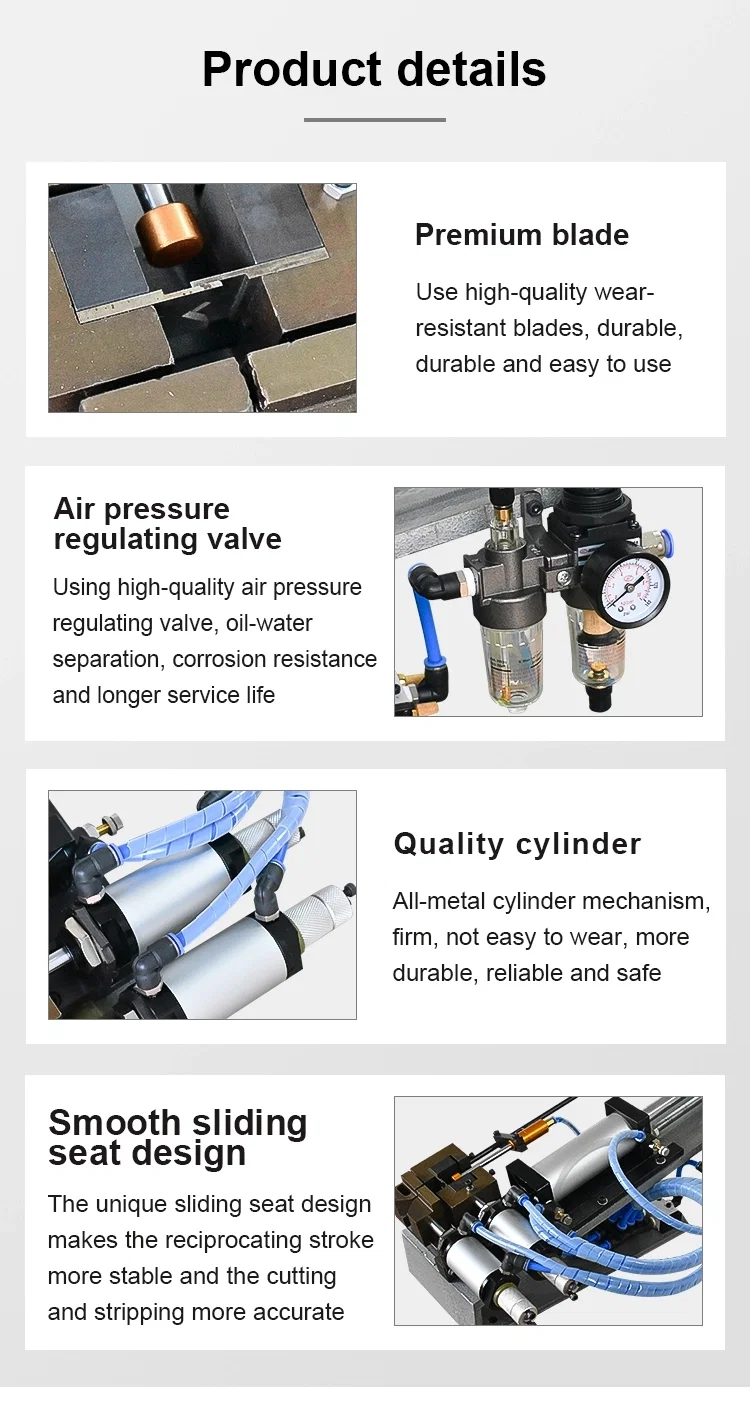

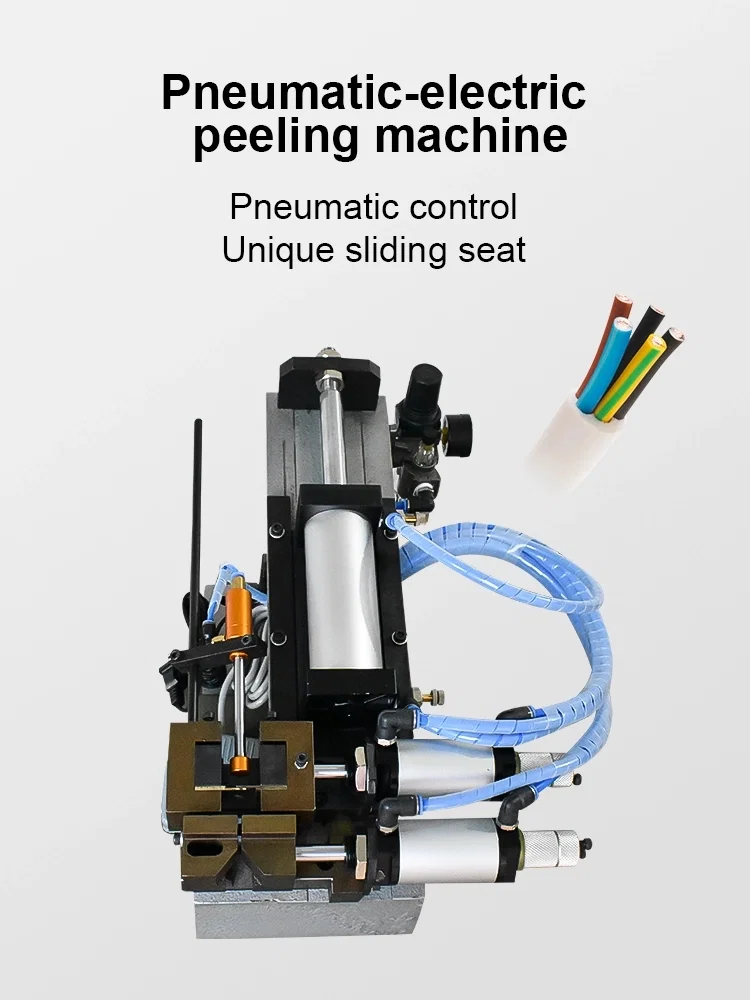

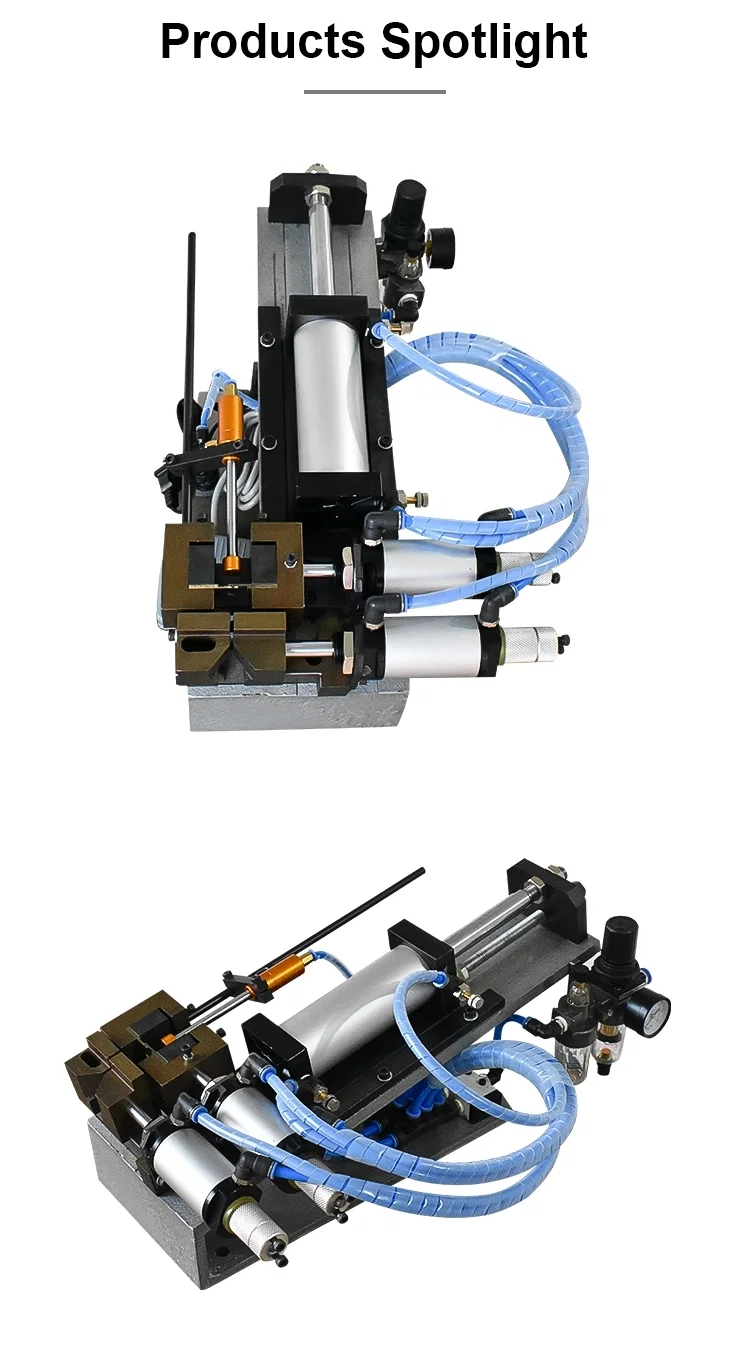

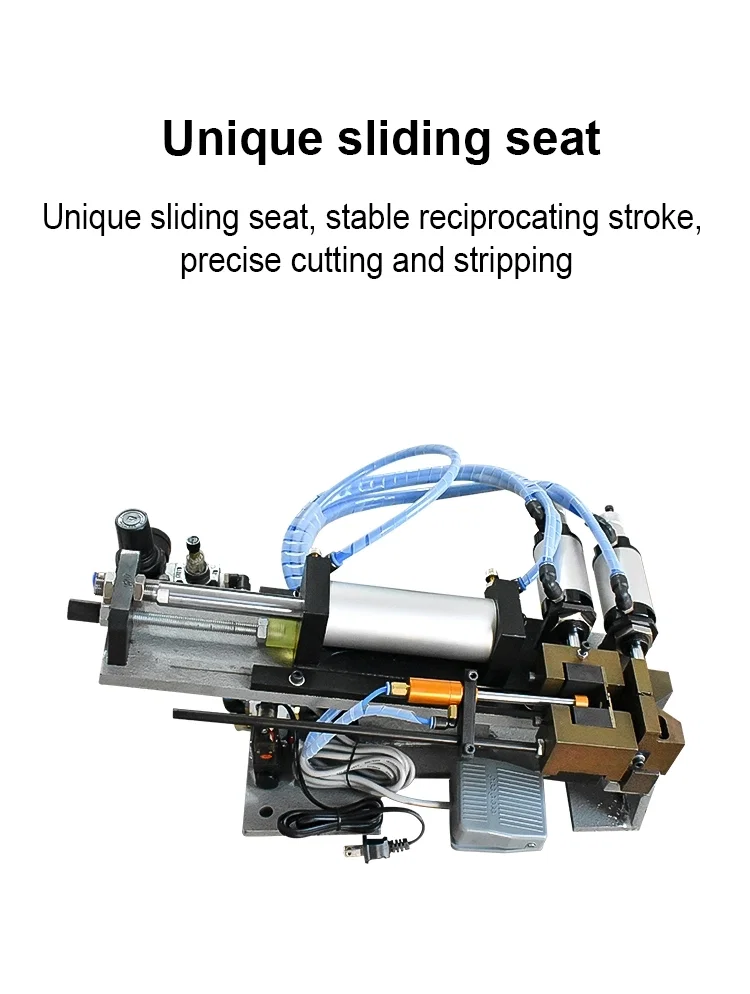

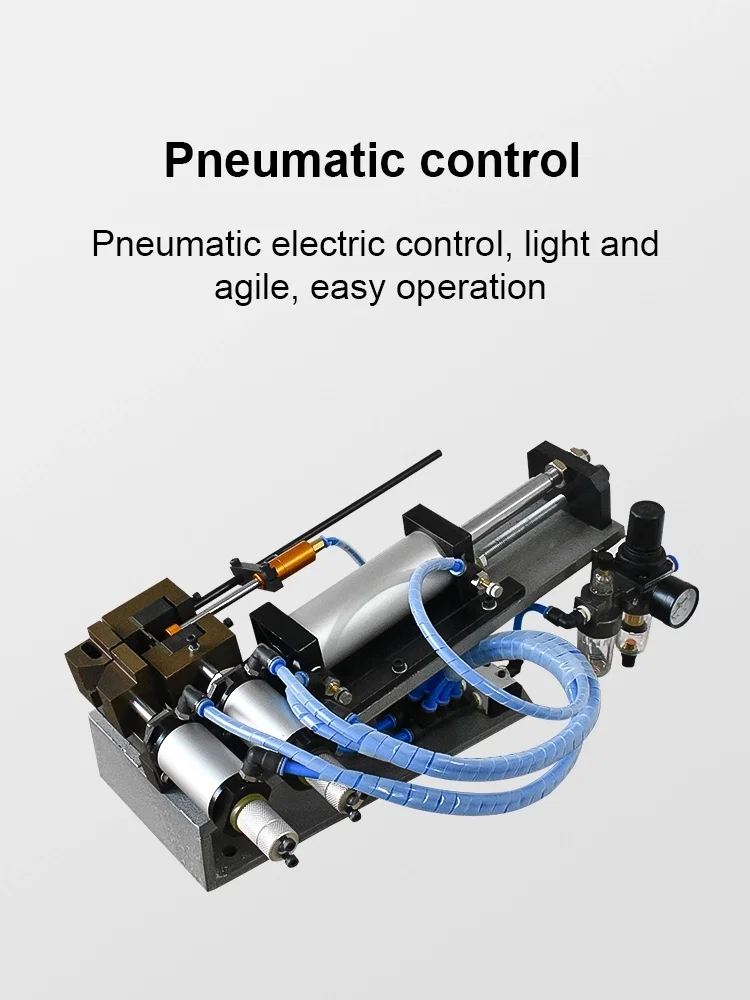

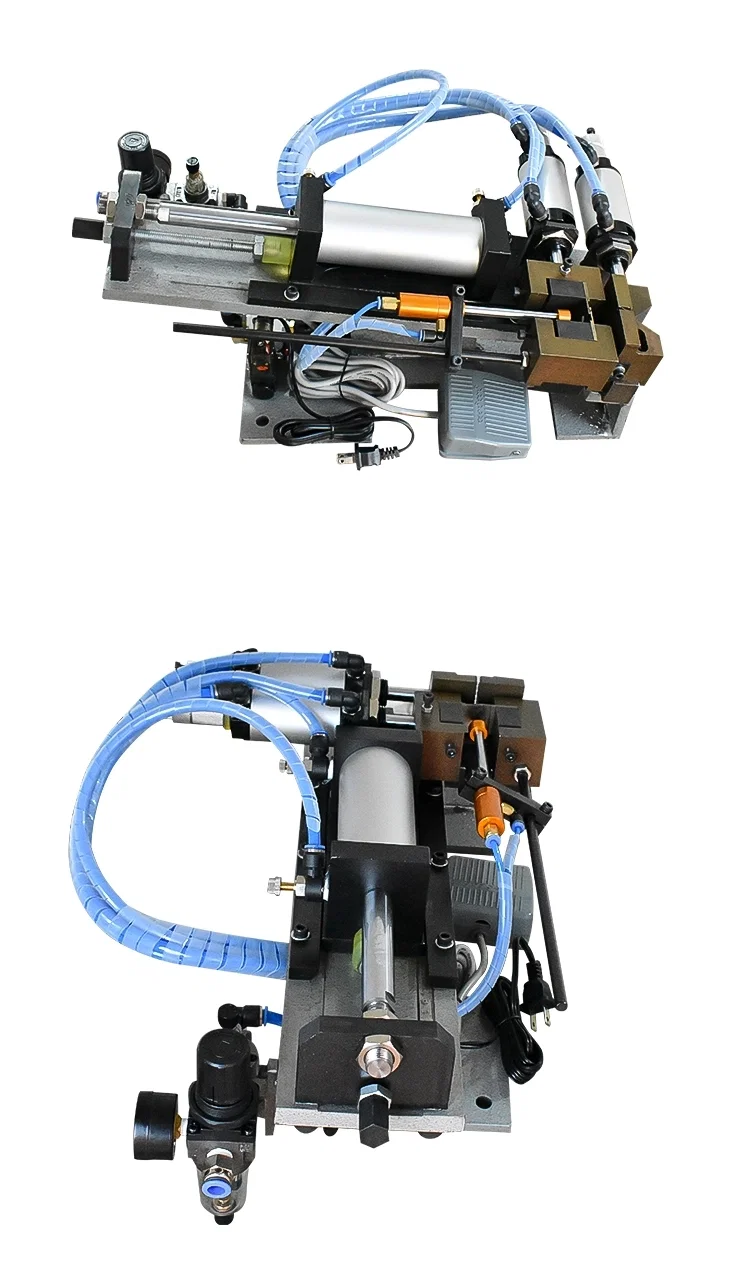

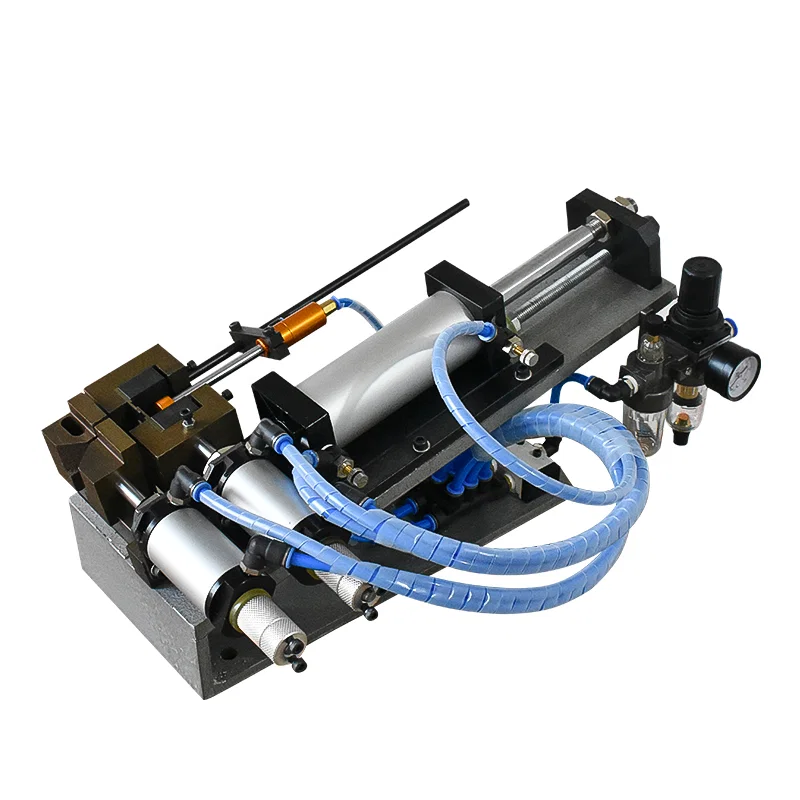

气电式剥皮机,配立式气缸、刀头与蓝色气管气动剥皮机侧视图,主气缸与调压阀气动剥皮机,配滑座、夹头与脚踏开关剥线样件:多芯电源线露出彩色芯线305 与 310 剥皮机及规格表330 剥皮机及 930x450x415mm 规格表430 剥皮机与气电式型号对照表剥皮机部件标注:刀片、夹头、主气缸、阀与压力表白底三分之四视角的气动剥皮机细节图:优质刀片、气压阀、气缸与滑座气动剥皮机正面与侧面灯光照剥皮机两个视角,配夹头与调压阀
