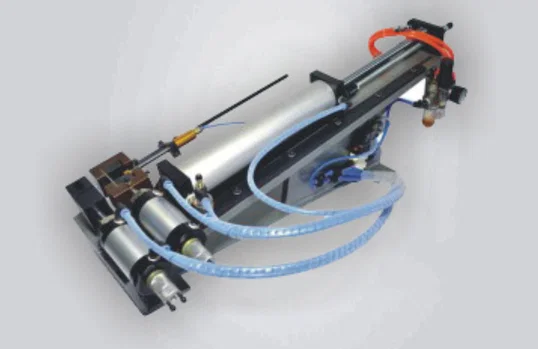

重型气动电缆剥线机 0-30mm 165-300kgf WPM-416
重型气动电缆剥线机 0-30mm 165-300kgf WPM-416 Thumb
Video Thumbnail

重型气动电缆剥线机 0-30mm 165-300kgf WPM-416

📅 2025-04-26 👁️ 523
  • 产品型号: WPM-416

  • 规格参数

    型号: WPM-416
    剥线长度: 150mm
    线径: 0-30mm
    气压: 0.5-0.8MPa
    电压: 220V/50Hz 110V/60Hz
    力: 165-300kg
    重量: 50kg
    尺寸: L615*W425*H375mm
  • 立即询价

WPM-416 是气动剥线机,适用外径 0 至 30 mm 的电缆,最大剥线长度 150 mm。它是气动系列中压力最大的机型,为 165–300 kgf,工作气压 0.5–0.8 MPa,供电 220 V/50 Hz 或 110 V/60 Hz。

到 30 mm 时护套厚、导体束重,必须在刀片闭合前先夹紧,否则电缆上抬、切口偏心。WPM-416 用 165–300 kgf 的气缸组完成夹紧与切断,刀头装在 615 × 425 × 375 mm 机架上,使切口两侧的电缆都有支撑。气压最高可调到 0.8 MPa 应付最厚的护套,较细电缆则调低,因此一台机器覆盖 10 mm 控制电缆到 30 mm 动力电缆。

416 是直径选项,不是长度选项:30 mm 能力对 WPM-315 和 330 的 20 mm,但剥线长度与 315 同为 150 mm。20 mm 电缆需要长窗口时选 WPM-330,可给到 330 mm;电缆到 30 mm 时,416 是本系列的上限,剥线长度仍为 150 mm。

主要特点

1. 外径 0–30 mm 能力,为 WPM 气动系列中最大。

2. 刀片与夹紧力 165–300 kgf,系列中最高,对应 0.5–0.8 MPa 气源压力。

3. 最大剥线长度 150 mm,刀头沿底座导轨移动,切断前先夹紧电缆,粗电缆不会上抬。

4. 工作压力可提高至 0.8 MPa 用于 30 mm 硬质护套,同一副刀片也可调低用于更薄的绝缘层。

5. 615 × 425 × 375 mm 机架,50 kg,兼顾工作台空间与 300 kgf 拉拔下的稳定。

6. 220 V/50 Hz 或 110 V/60 Hz 控制配置;刀片深度由刀头座上的限位螺钉设定。

技术参数

参数规格
型号WPM-416
机型气动剥线机
线径范围0–30 mm
最大剥线长度150 mm
气压0.5–0.8 MPa
刀片力165–300 kgf
电压220 V/50 Hz,110 V/60 Hz
机器尺寸(长×宽×高)长615 × 宽425 × 高375 mm
重量50 kg

型号对比一览

五款气动剥线机的工作原理相同。下表列出加工能力、压力与占地的差异,便于按线径范围选择规格。

参数WPM-305WPM-310WPM-315WPM-330WPM-416
线径范围1–5 mm1–10 mm1–15 mm1–20 mm1–30 mm
剥线长度3–50 mm3–100 mm3–150 mm3–330 mm3–150 mm
气缸缸径Ø40Ø50Ø60Ø60Ø80
刀片夹紧力31–37 kg49–115 kg84–196 kg84–196 kg165–300 kg
电源220 V220 V220 V220 V220 V
尺寸(长×宽×高)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
净重20 kg25 kg35 kg65 kg50 kg
包装木箱,标准出口包装

应用范围

— 配电施工:35–95 mm² 馈线电缆剥 150 mm,用于压接端子与线夹。

— 电动车与充电设施:25–50 mm² 直流电缆剥皮,配压接端子与密封连接器。

— 发电机与 UPS 组装:粗重电池电缆与逆变器电缆,XLPE 护套外径至 30 mm。

— 工地供电:H07RN-F 橡套电缆剥皮,配 CEE 插头与工业插座。

— 线缆加工厂:通过重置调压阀与刀片限位,一台机器处理 10 至 30 mm 的混批电缆。

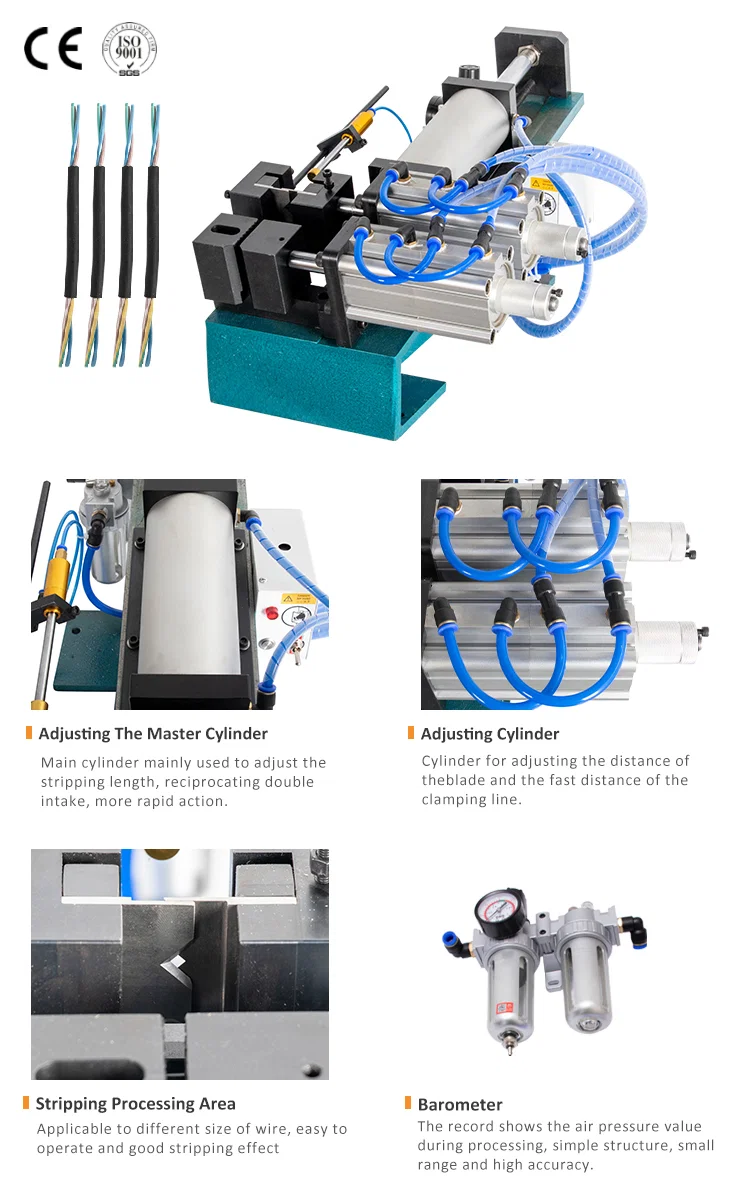

气动剥线机四个细节视图及剥皮线样
Pneumatic Cable Stripping Machine WPM-416
