气动电缆剥线机 0-20mm外径 150mm剥线 WPM-315

📅 2025-04-26 👁️ 1,230
  • 产品型号: WPM-315

  • 规格参数

    型号: WPM-315
    剥皮长度: 150mm
    线径: 0-20mm
    气压: 0.5-0.7MPa
    电压: 220V/50Hz 110V/60Hz
    力: 84-196kg
    重量: 65kg
    尺寸: L1100*W550*H450mm
  • 立即询价

WPM-315 是气动剥线机,适用外径 0 至 20 mm 的电缆,最大剥线长度 150 mm,机座长 1100 mm。在 0.5–0.7 MPa 气压下刀片力达 84–196 kgf,供电为 220 V/50 Hz 或 110 V/60 Hz。

直径到 20 mm 时手工工具容易打滑,刀压不稳,而 150 mm 的窗口需要多次走刀,很难对齐。WPM-315 沿 1100 mm 机座安装大缸径卧式气缸驱动拉拔小车,刀头处另有较小气缸负责夹紧和切断。带压力表的气源过滤调压阀装在机架上,工作压力在机器上设定和读取,而不是在墙上的气源点;循环由脚踏开关启动,双手可一直扶线。

315 与 WPM-330 具有相同的 0–20 mm 范围和相同的 65 kg、1100 × 550 × 450 mm 机架,差别在拉拔行程:150 mm 对 330 的 330 mm。WPM-416 可达 30 mm 直径,但剥线长度仅 150 mm、重量 50 kg,因此在 315 与 416 之间比的是直径,在 315 与 330 之间比的是剥线长度。

主要特点

1. 外径 0–20 mm、剥线长度 150 mm,由沿 1100 mm 机座布置的大缸径卧式气缸驱动。

2. 0.5–0.7 MPa 下刀片力 84–196 kgf,可一次切断 20 mm 电缆的 XLPE 和硬质 PVC 护套。

3. 带压力表的气源过滤调压阀装在机架上,工作压力在机器上设定与读取。

4. 脚踏开关启动循环,夹紧与拉拔过程中双手可扶住电缆,使其与刀头同心。

5. 刀头处夹紧与切断气缸独立动作;刀片深度由刀头座上的限位螺钉调节。

6. 65 kg 铸件机身,1100 × 550 × 450 mm 机座,196 kgf 满拉拔力下无需固定即保持稳定。

技术参数

参数规格
型号WPM-315
机型气动剥线机
线径范围0–20 mm
最大剥线长度150 mm
气压0.5–0.7 MPa
刀片力84–196 kgf
电压220 V/50 Hz,110 V/60 Hz
机器尺寸(长×宽×高)长1100 × 宽550 × 高450 mm
重量65 kg

型号对比一览

五款气动剥线机的工作原理相同。下表列出加工能力、压力与占地的差异,便于按线径范围选择规格。

参数WPM-305WPM-310WPM-315WPM-330WPM-416
线径范围1–5 mm1–10 mm1–15 mm1–20 mm1–30 mm
剥线长度3–50 mm3–100 mm3–150 mm3–330 mm3–150 mm
气缸缸径Ø40Ø50Ø60Ø60Ø80
刀片夹紧力31–37 kg49–115 kg84–196 kg84–196 kg165–300 kg
电源220 V220 V220 V220 V220 V
尺寸(长×宽×高)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
净重20 kg25 kg35 kg65 kg50 kg
包装木箱,标准出口包装

应用范围

— 重型线束组装:16–35 mm² 电池线与动力电缆剥 150 mm 后压接端子。

— 变压器与开关柜制造:外径 10–20 mm 进线电缆,为压接端子与接地标牌做准备。

— 轨道与信号车间:多芯控制电缆开长护套窗口,便于穿入电缆接头。

— 焊接设备制造:25–35 mm² 焊枪电缆剥皮,配 cam-lock 与 DINSE 接头。

— 线缆加工厂:20 mm 电缆的中等批量,150 mm 窗口足以容纳连接器尾套。

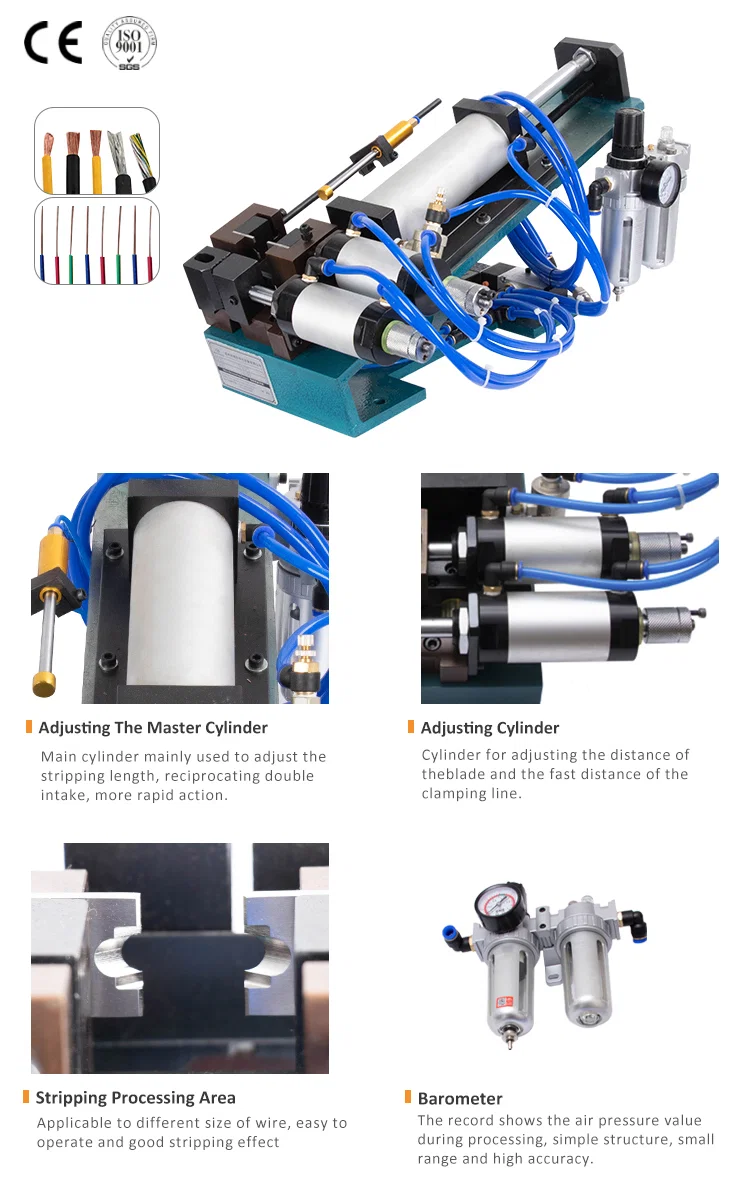

气动剥线机及气缸与压力表细节四视图已剥皮的多芯电缆与露铜单芯线
