单端散装端子压接机 2-3T 3000件/时 WPM-R9B
单端散装端子压接机 2-3T 3000件/时 WPM-R9B Thumb 单端散装端子压接机 2-3T 3000件/时 WPM-R9B Thumb
Video Thumbnail

单端散装端子压接机 2-3T 3000件/时 WPM-R9B

📅 2025-04-25 👁️ 2,022
  • 产品型号: WPM-R9B

  • 规格参数

    型号: WPM-R9B
    线径: 直径可达6毫米
    压接速度: 3000个/小时
    功能: 两端剥线,半剥线,单端压接
    切割长度: 50~9999mm
    切割精度: ±0.1+(设定切割长度×0.002)
    剥线长度: 1.5mm~10mm
    压力机容量: 2T/3T
    功率: 单相AC220V 20A
    压缩空气: 4~6kgf
    尺寸: 650W×700L×1500H(mm)
    重量: 308kg
  • 立即询价

WPM-R9B 对线材两端剥线,按工艺需要可做半剥,并在单端压接散装端子。切断 50–9999 mm,剥线长度 1.5–10 mm;端子定向后由振动盘送入卡式模具,以 2 T 或 3 T 压接,单端产能 3000 pcs/h。

散装端子是小批量线束加工中最慢的环节:棘轮手工具每压一次都要手工取端子,结果还取决于操作者用多大劲。这里由振动盘送端子,卡式模具使端子与线轴保持垂直,压接机以固定的 2–3 T 行程压下,操作者只管上料和取件,压接高度不再随人力变化。

这是本组的散装端子机型,也是唯一按线径而非线号标注的机型:最大 6 mm,两端剥线、单端压接,产能 3000 pcs/h。连轴送料的双端 JW-CM09 为 4800 pcs/h,单端 WPM-151 可达 8000 pcs/h,因此 WPM-R9B 以节拍换取端子灵活性,用快换卡式模具处理散装端子,而不依赖专用连轴模具。

主要特点

1. 单端端子压接,两端剥线,支持半剥

2. 散装端子由振动盘送入快换卡式模具

3. 线径至 6 mm;切断 50–9999 mm,公差 ±0.1 mm + 长度 × 0.002

4. 单端压接产能 3000 pcs/h;剥线长度 1.5–10 mm

5. 压接能力 2 T 或 3 T,压缩空气 4–6 kgf

6. 单相 AC220 V 20 A;宽 650 × 长 700 × 高 1500 mm,308 kg

技术参数

参数规格
型号WPM-R9B
功能两端剥线、半剥、单端压接
端子类型散装端子、卡式模具
线径最大 6 mm
产能3000 pcs/h 单端压接
切断长度50 - 9999 mm
切断精度±0.1 +(设定长度 × 0.002)
剥线长度1.5 - 10 mm
压接能力2 T / 3 T
电源单相 AC220 V 20 A
压缩空气4 - 6 kgf
机器尺寸(宽×长×高)宽 650 × 长 700 × 高 1500 mm
重量308 kg

应用范围

— 使用散装环、叉、片端子的小批量混线生产

— 最粗 6 mm 线径的电柜与箱体布线,配散装压接端子

— 维修与售后线材,换卡式模具比换端子盘更快

— 配重型散装端子的接地线,3 T 压接能力

— 无法为专用连轴端子开模的样品与试制生产

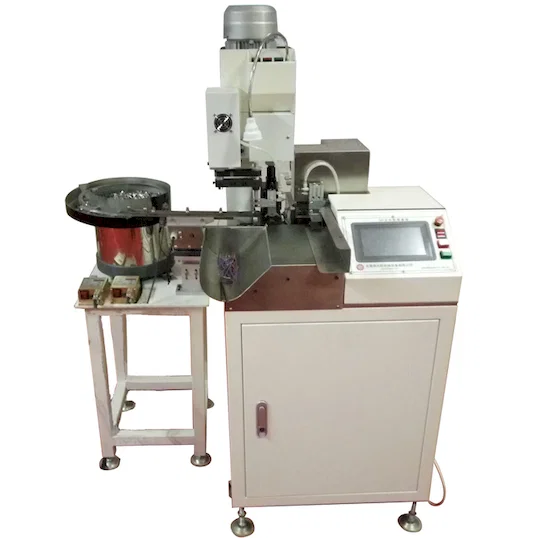

Auto Single End Loosen Terminal Crimping WPM-R9B
