全自动端子压接镀锡绞线机 0.5-2.5mm² 800-1200件/时 JW-WTT

📅 2026-05-08 👁️ 1,707
  • 产品型号: JW-WTT

  • 规格参数

    核心功能 双线绞合、端子压接、沾锡、切剥线
    适用线材 UL/PVC/PE电线、硅胶线、多股铜线
    线径范围 0.5-2.5 mm²
    绞距 3-10 mm(可调)
    沾锡长度 0.5-10 mm(可调)
    线长范围 50-1500 mm(可调)
    生产效率 800-1200件/小时
    电源 AC220V / 50Hz/60Hz,1.5kW
    气压要求 0.5-0.7 MPa
    机器尺寸 长2200 × 宽1500 × 高1650 mm
    净重 680 kg
  • 立即询价

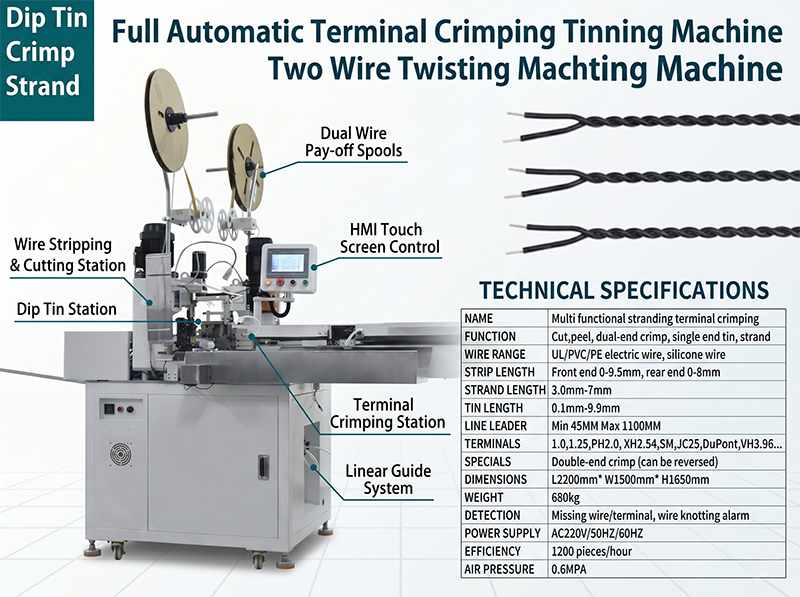

JW-WTT 是一台全自动端子压接镀锡机,同时可将两根导体扭绞在一起,扭线、压接与镀锡在一台设备内完成,无需在工位间转运。适用 0.5–2.5 mm² 的 UL、PVC、PE 与硅胶线,多股铜导体,产能 800 至 1200 件/小时。压接前需手工对绞的线束厂用它去掉该手工环节及其带来的差异。

主要特点

  • 三项功能一循环 — 扭线、压接与镀锡自动排序,避免工位间手工转运造成的偏位。
  • 全 PLC 控制 — 送线、切断、剥皮、扭线、压接、镀锡与落料按触摸屏配方运行,无需人工干预。
  • 伺服与滚珠丝杆运动 — 位置精度稳定,扭距均匀、压接力可重复、锡层厚度一致。
  • 工艺窗口可调 — 扭距 3–10 mm、镀锡长度 0.5–10 mm、线长 50–1500 mm,均在面板设定。
  • 材料覆盖广 — 常见端子与线型通过更换模具与参数即可适配,无需更换整机。
  • 结构便于维护 — 工作工位采用耐磨耐腐蚀金属件,布局便于日常保养时快速接近。
  • 安全联锁 — 过载保护、急停与断线报警保护操作者并减少非计划停机。

技术参数

型号JW-WTT
核心功能双线扭绞、端子压接、线材镀锡、切断、剥绝缘
适用线材UL、PVC 与 PE 线,硅胶线,多股铜线
线径范围0.5–2.5 mm²
扭距3–10 mm,可调
镀锡长度0.5–10 mm,可调
线长范围50–1500 mm,可调
生产效率800–1200 件/小时
电源AC 220 V,50/60 Hz,1.5 kW
气压0.5–0.7 MPa
机器尺寸(长×宽×高)长2200 × 宽1500 × 高1650 mm
净重680 kg

应用范围

  • 双线并入同一端子的汽车线束
  • 需要端部扭绞镀锡的家电配线
  • 电子与通信设备线缆组件
  • 使用细间距零件的医疗与工业控制线束
  • 两根导体共用端接的传感器与信号线

为什么选择这款

三项工序集中在一个机架内,省去两次搬运以及手工扭线不良带来的返工。作为双线扭线机,它同时完成切断与剥皮,线材到达压接工位时已准备就绪。该平台为标准机型,新端子的模具属短交期项目,无需整机改造。工厂工程师按线材与端子图纸报价,首轮生产期间远程支持自动线材压接镀锡扭线机的参数设置。

全自动端子压接镀锡机双线绞线机 JW-WTT
