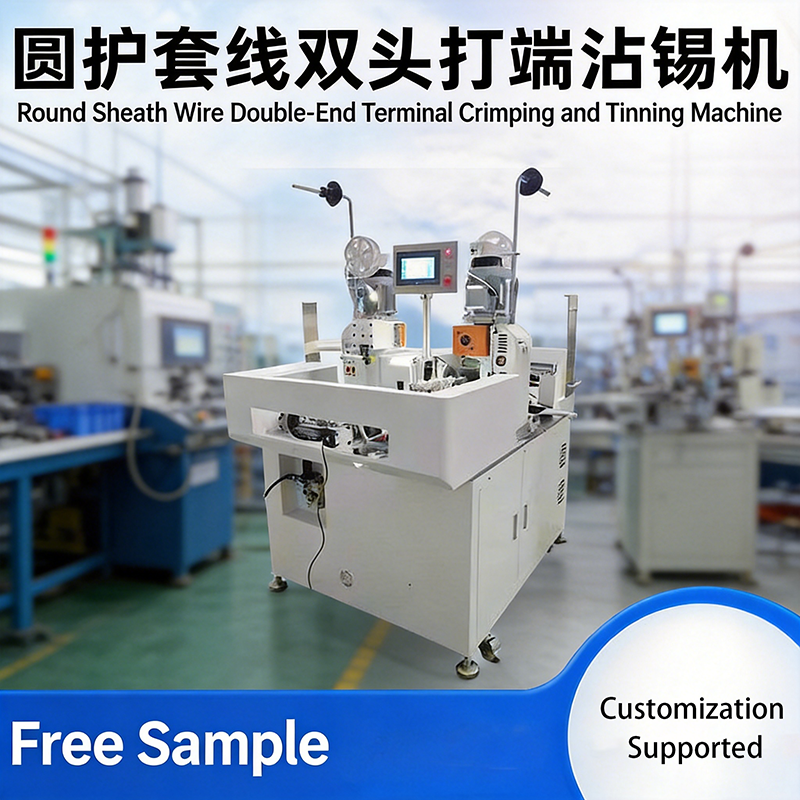

圆形护套电缆双端压接镀锡机 外径1.5-8.5mm JW-RSCT
圆形护套电缆双端压接镀锡机 外径1.5-8.5mm JW-RSCT Thumb 圆形护套电缆双端压接镀锡机 外径1.5-8.5mm JW-RSCT Thumb
Video Thumbnail

圆形护套电缆双端压接镀锡机 外径1.5-8.5mm JW-RSCT

📅 2026-05-02 👁️ 178
  • 产品型号: JW-RSCT

  • 规格参数

    JW-RSCT 圆形护套电缆双端端子压接与镀锡机
    外径 1.5–8.5 mm
    内芯数量 2–12 芯
    内线规 16–28 AWG
    切割长度 60–1000 mm(可定制延长)
    切割精度 ≤0.5 mm + 切割长度的0.2%
    电源 AC 220 V 50/60 Hz, 20 A
    外皮剥皮长度 15–100 mm
    内芯剥皮长度 0–15 mm
    压接力 标准2吨(超静音2.0T端子压接机)
    功能 全自动切割、外皮剥皮、内芯剥皮、端子压接、多芯电缆双端镀锡
  • 立即询价

JW-RSCT 是一台面向多芯圆形护套电缆的全自动端子压接镀锡机。适用外径 1.5–8.5 mm、2–12 芯、16–28 AWG 芯线的电缆,一次完成切断、外护套剥离、芯线剥皮、端子压接与双端镀锡。为电子、家电、新能源与照明配套的线束厂用它以一套封闭流程替代多个手工工位。

主要特点

  • 五道工序一循环 — 切断、剥外护套、芯线剥皮、压接与镀锡之间无中间转运,成品线只搬运一次。
  • 多芯适用范围宽 — 一套参数覆盖外径 1.5–8.5 mm、2–12 芯、16–28 AWG,单机可服务多个产品系列。
  • 切断长度重复性好 — 切断误差在 0.5 mm 加设定长度 0.2% 以内,整批线束长度稳定。
  • 静音 2 吨压接机头 — 标配 2.0 T 压机提供绝缘端子与裸端子所需压力,噪音低,适合封闭车间。
  • 屏幕输入参数 — 高清 LCD 面板设定切断长度、剥皮深度与压接位置,换型变为数据输入而非机械调整。
  • 送线稳定 — 高精度矫直机构在送线轮前消除线材圈曲,防止卡线并保持剥皮深度一致。
  • 可配置机身 — 切断长度、工位布局与功能组合可在下单时指定,包括超出标准 1000 mm 的加长切断范围。

技术参数

型号JW-RSCT 圆形护套电缆双端端子压接镀锡机
电缆类型多芯圆形护套电缆
外径1.5–8.5 mm
芯数2–12
芯线线规16–28 AWG
切断长度60–1000 mm,可按需加长
切断精度≤0.5 mm + 切断长度的 0.2%
外护套剥离长度15–100 mm
芯线剥皮长度0–15 mm
压接力2 TON 超静音压机
电源AC 220 V,50/60 Hz,20 A
加工功能切断、剥外被、剥芯线、端子压接、双端镀锡

应用范围

  • 2 至 12 芯的家电电源线与内部线束
  • 需要双端镀锡的灯具与 LED 驱动引线
  • 使用细线规导体的新能源与电池包传感线束
  • 中大批量生产的电子控制板与传感器线束

为什么选择这款

设备由工厂直发,报价依据实际电缆图纸而非样本参数。承诺交期达成率 99%,批量订单下达前可安排样品试跑。作为多芯电缆加工设备,它在同一条线上替代剥线机、压接机与锡炉,以双端压接线机与镀锡工位共用一套机壳。切断长度、工位布局与功能组合均可定制,专属售后工程师对接每个客户,备件与故障处理统一入口。
