高速钢端子压接刀片 定制压接型腔双孔脚部固定 JW-BL19

📅 2025-04-25 👁️ 1,484
  • 产品型号: JW-BL19

  • 规格参数

    材质: 高速钢
    用途: 电气端子压接
    类型: 定制刀片和刀具
  • 立即询价

JW-BL19 为高速钢定制端子压接刀片与切刀,用于线束制造中的端子压接。属按端子定制的零件:压接型腔按所压端子加工而非从库存规格中选取,刀片配装于夹持它的机模或压接机头。

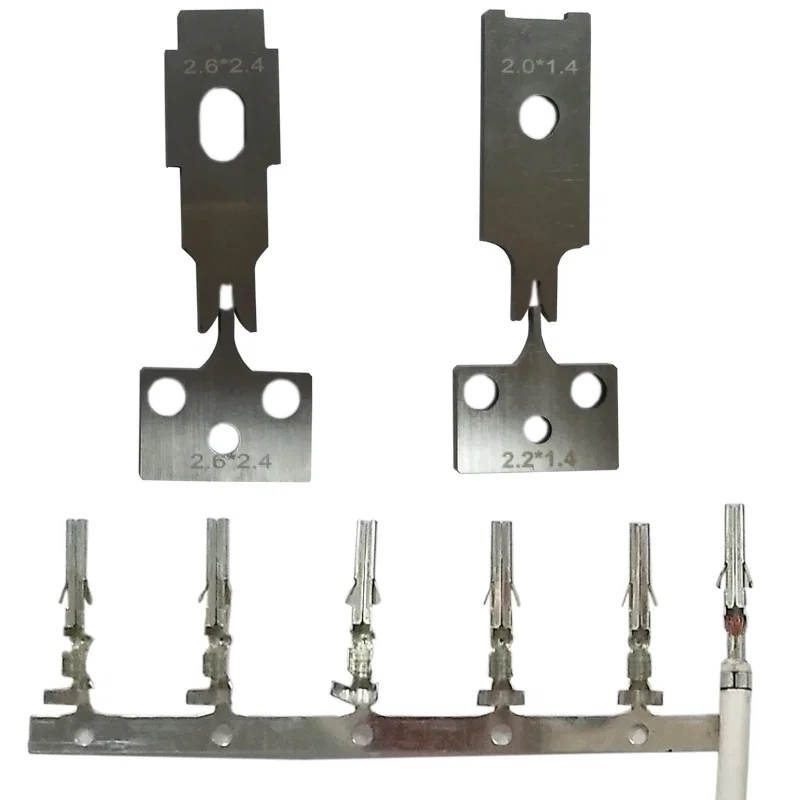

刀体沿用机模刀片的典型结构。平直柄部顶端有一个圆形安装孔,经腰部收窄后展宽为带两个通孔的脚部;压接型腔位于脚部下缘、两孔之间。材料指定为高速钢,该牌号可在整批生产中保持型腔刃口过渡锐利且不崩角。图中每片刀片的尺寸各打标两处,柄部与脚部各一,一片为 2.6 x 2.4,另一片为 2.0 x 1.4 与 2.2 x 1.4。刀片下方为配套的开式端子料带及一件压接成品引线,用作压接参照。

由于刀片按端子加工,订购依据是端子图纸或样品而非料号,需报价的是压接型腔。更换依型腔而定:刃口磨圆后压接翼不再对称折合,压接拉脱力开始离散。双孔脚部固定刀片位置,更换时无需重调机模高度。

主要特点

1. 按端子加工:压接型腔按所压端子加工,不从库存尺寸表选取。

2. 高速钢刀体:整批生产中保持型腔刃口锐利,不崩角。

3. 尺寸双处打标:柄部与脚部各有一处标记,便于与端子核对。

4. 双孔脚部:脚部由两颗螺钉固定,确定压接位置,换刀后可重复。

5. 整体式刀体:柄部、腰部与脚部由同一块料磨出,型腔后方无镶件或接缝。

6. 刀片与切刀同一料号:同一订单涵盖压接刀片与机头内与其配合的切刀。

技术参数

参数规格
型号JW-BL19
项目定制端子压接刀片与切刀
材质高速钢
打标尺寸2.6 x 2.4 与 2.0 x 1.4 / 2.2 x 1.4(见图)
端子形式开式料带端子(见图)
刀片形式平直柄部、圆形安装孔、收腰颈部、双孔脚部(见图)
类型按端子定制
应用端子压接、线束制造

应用范围

— 使用开式料带端子的压接机头,型腔按料带上的端子加工。

— 引入新端子的线束车间,刀片按端子图纸或样品制作。

— 需压接多种端子规格的设备,每片刀片以打标型腔标识区分。

— 型腔磨圆、批次压接高度离散时的更换。

— 压接与切断一体工位,刀片与切刀按同一机头一并订购。

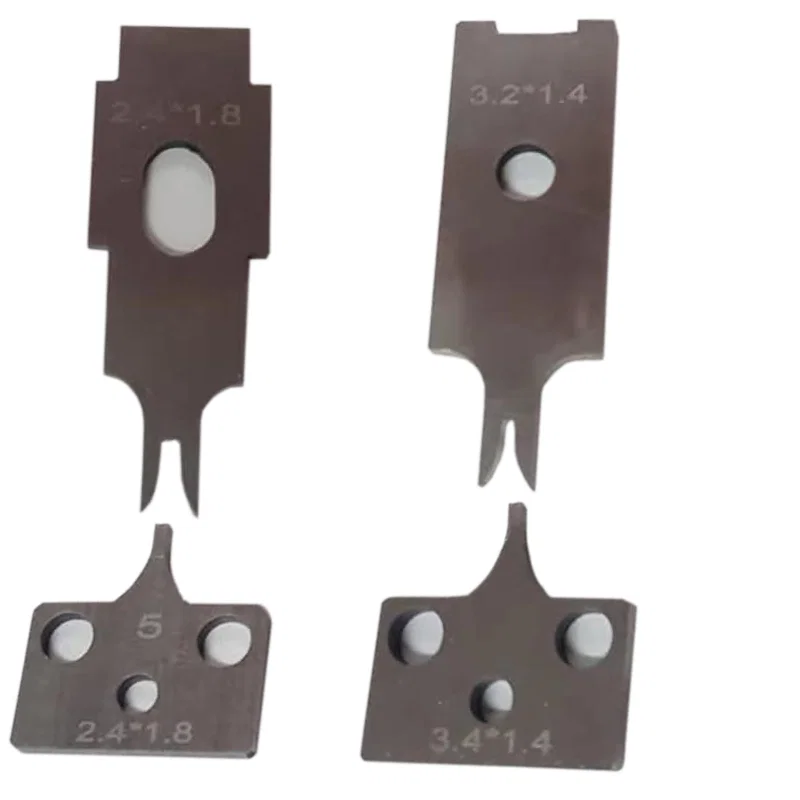

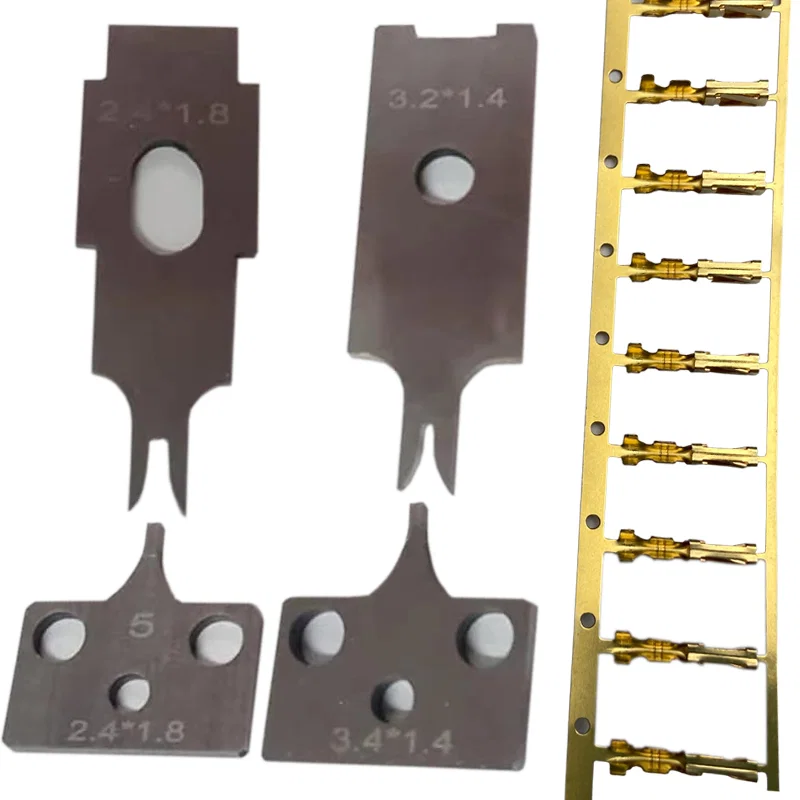

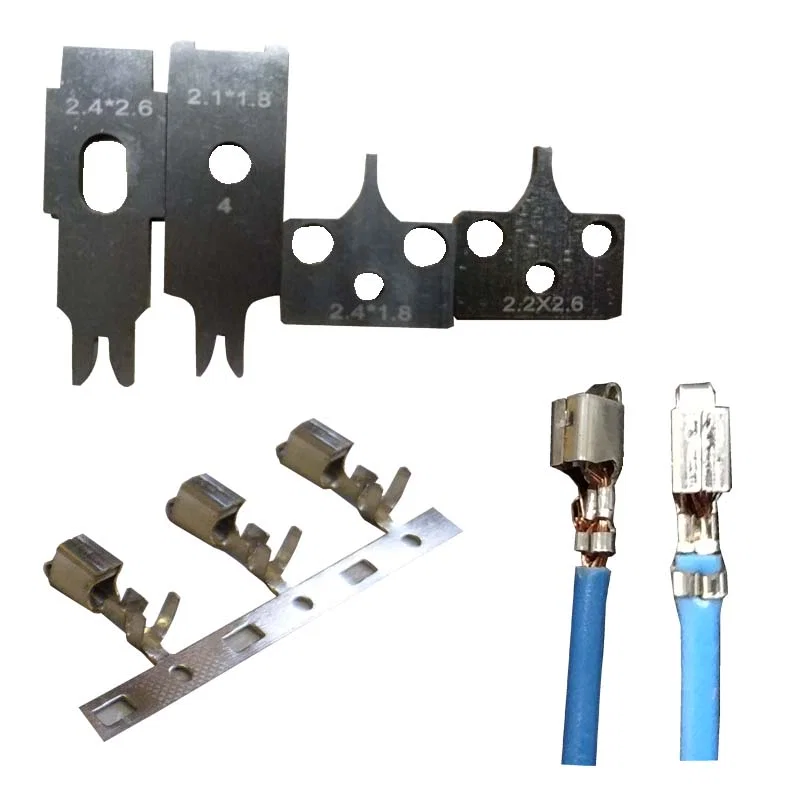

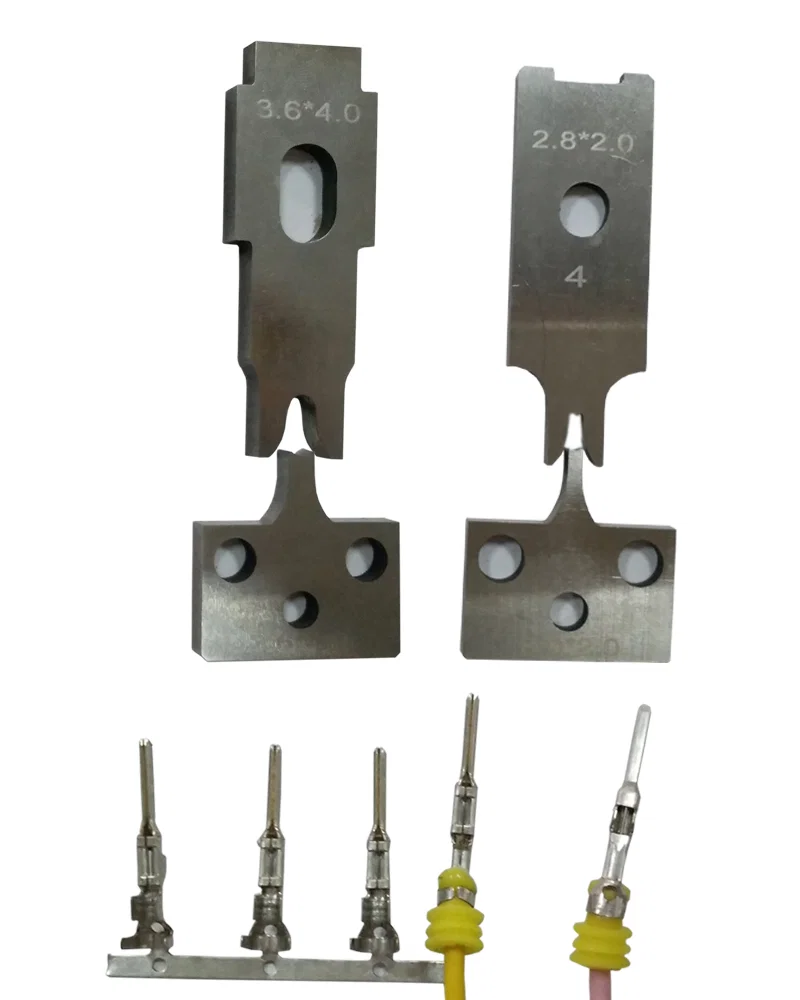

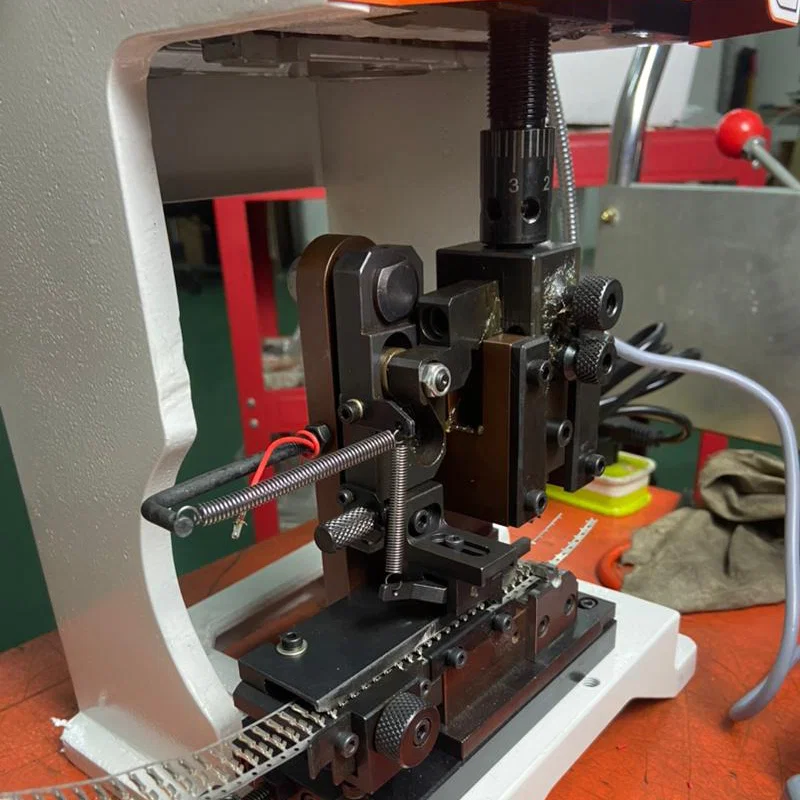

压接刀片对,标 3.6*4.0 与 2.8*2.0,配对应压接针形端子标 2.6*2.4 与 2.0*1.4 的刀片,置于卷装母端端子料带上方标 2.4*1.8 与 3.2*1.4 的刀片,旁为镀金端子料带刀片 2.4*2.6、2.1*1.8、2.4*1.8 与 2.2X2.6,置于压接后的蓝色绝缘线上方两片标 2.4*1.8 与 3.2*1.4 的压接刀片,白色背景刀片装入机模,端子料带穿过,配调节旋钮
