非绝缘叉形冷压端子 2.8-6.3mm 连续料带镀锡 JW-TM02

📅 2025-04-25 👁️ 358
  • 产品型号: JW-TM02

  • 规格参数

    材质: 铜
    表面处理: 镀锡
    适用线型: 软线
    认证: UL, CE
    尺寸: 2.8mm, 4.8mm, 6.3mm
    连接器类型: PH, VH, JST
  • 立即询价

JW-TM02 为非绝缘铜质叉形端子,镀锡,提供 2.8、4.8 与 6.3 mm 三种插片宽度,对应 PH、VH、JST 及插片类型。产品通过 UL 与 CE 认证,以连续料带供货,供压接机使用。开口叉口可在不拆下螺钉的情况下推入。

绝缘端子把压接区藏在套内,并把工作温度限制在套体等级。TM02 的料筒敞开,检验时可直接查看压接高度与线股填充,接头按连接处温度工作而非塑料套温度。铜上镀锡使接触电阻对黄铜与镀锡端子排保持稳定,开口叉口意味着维护时只需回松螺钉。

与 JW-TM01 环形端子相比,TM02 用可维护性换掉了闭合圆环:螺钉在位即可加装或拆除,但螺钉松动时也会脱开。JW-TM03 以黄铜本体加尼龙套覆盖相同的对接形式,用于要求绝缘接头的场合。

主要特点

1. 非绝缘料筒,检验时可直接查看压接高度、线股填充及外露线股。

2. 铜质本体镀锡,反复插拔下对黄铜与镀锡端子排保持稳定的接触电阻。

3. 开口叉口宽度 2.8、4.8、6.3 mm,无需转接件即可匹配 PH、VH、JST 与插片。

4. 端子本身通过 UL 与 CE 认证,可用于已认证的配电柜与家电组件。

5. 料筒与叉口由同一根铜带成型,无钎焊接头,压接处不存在异种金属界面。

6. 连续料带供货,台式压接机逐只送进并切断,无需人工拿取散件。

技术参数

参数规格
型号JW-TM02
产品类型非绝缘叉形(铲形)端子
材质铜
表面处理镀锡
认证UL、CE
端子尺寸2.8 / 4.8 / 6.3 mm
对接类型PH、VH、JST、插片
绝缘无
供货形式连续料带

应用范围

— PCB 端子排 - 控制板上的 PH 与 VH 插座,多股线用 2.8 或 4.8 mm 叉形端子压接。

— 继电器与接触器配线 - 配电柜内的线圈与触点插片,维护时螺钉保持原位。

— 传感器与开关线束 - 限位开关、接近开关与电磁阀上的 JST 及插片。

— 家电内部配线 - 发热元件与电机端子上的 6.3 mm 插片,按接头温度工作。

— 汽车分总成 - 带保险回路的非绝缘叉形端接,压接检验是质量关口之一。

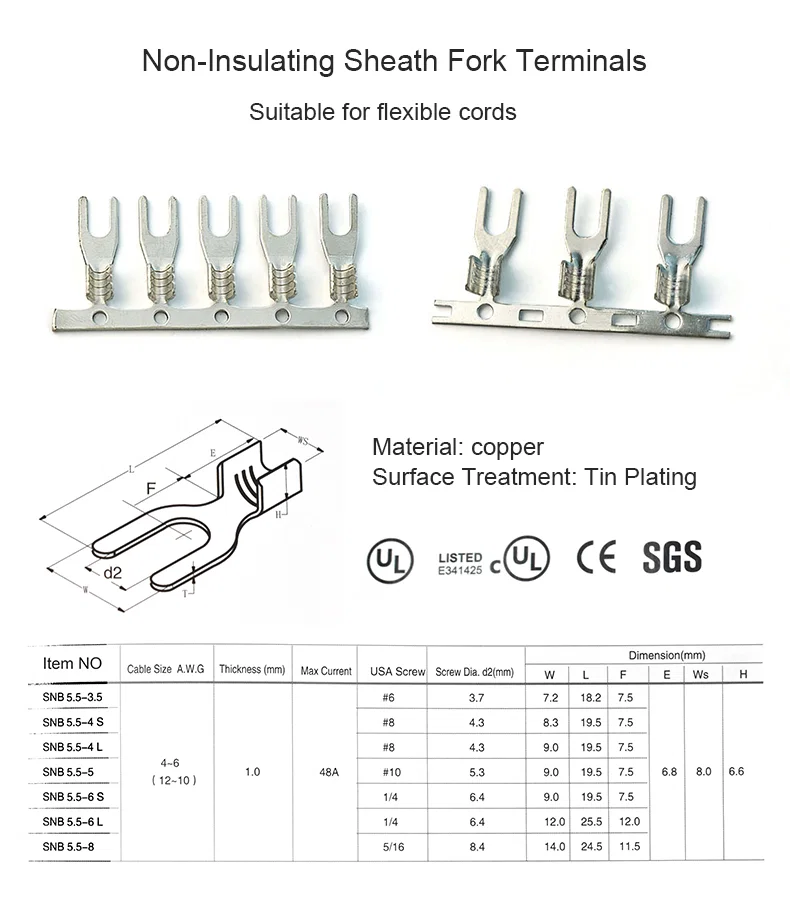

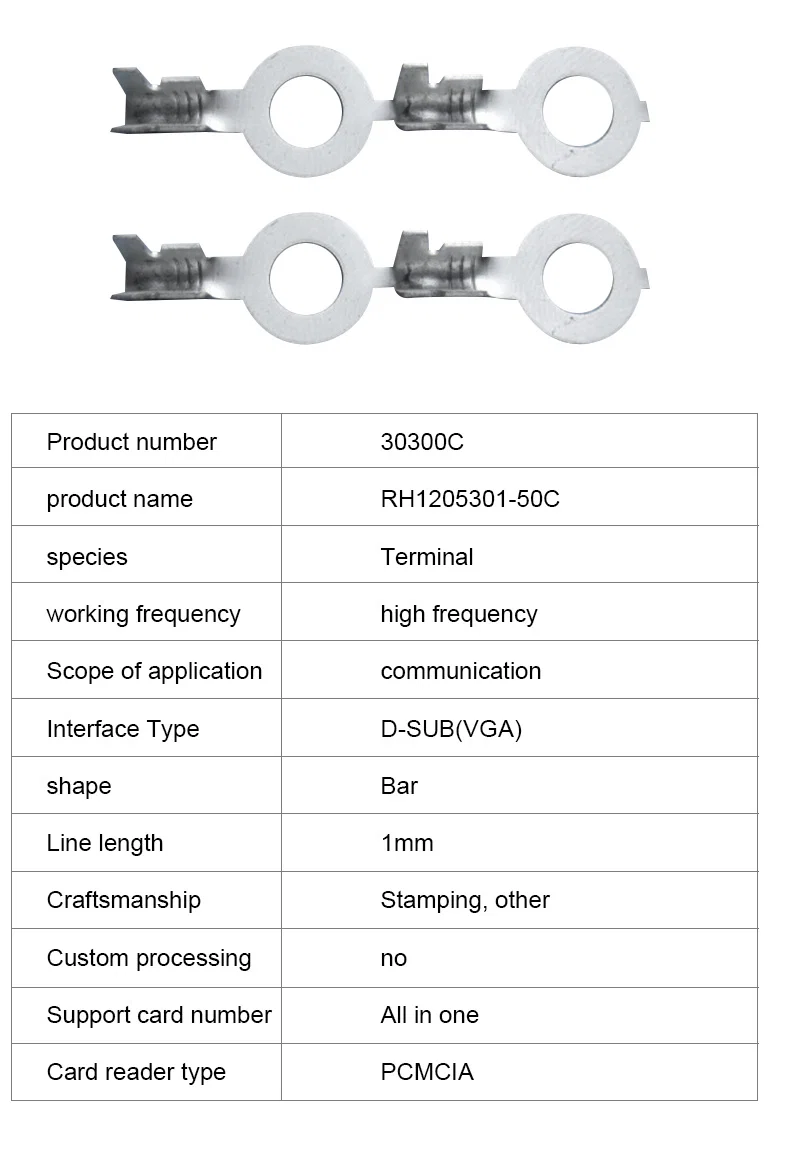

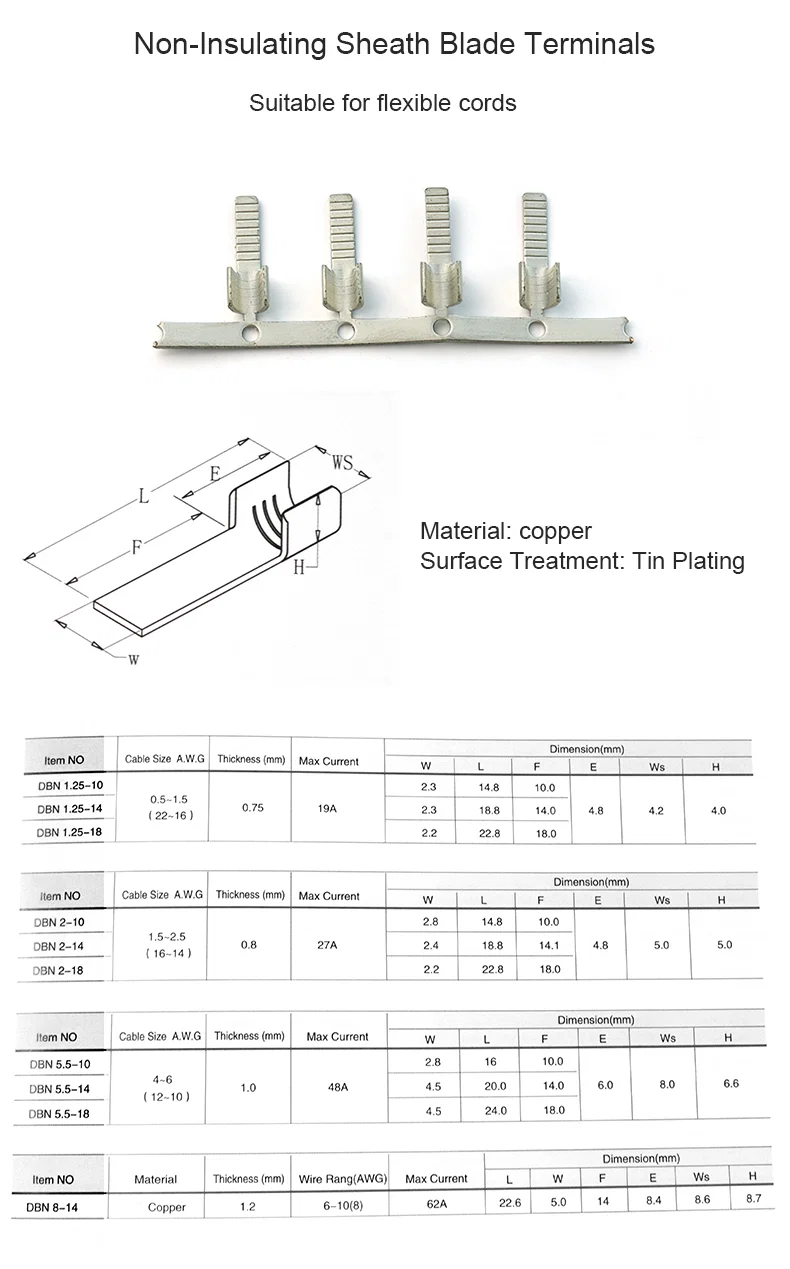

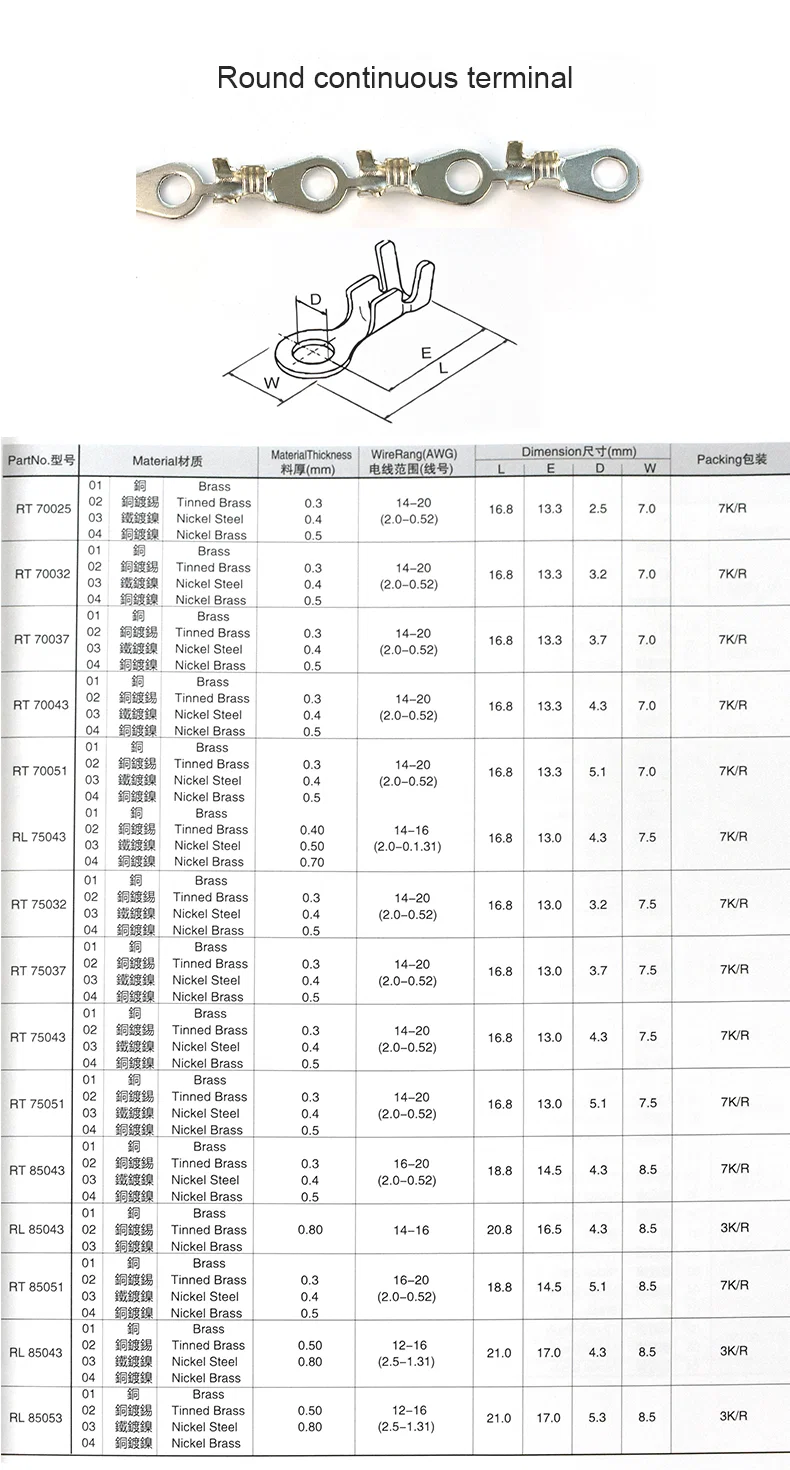

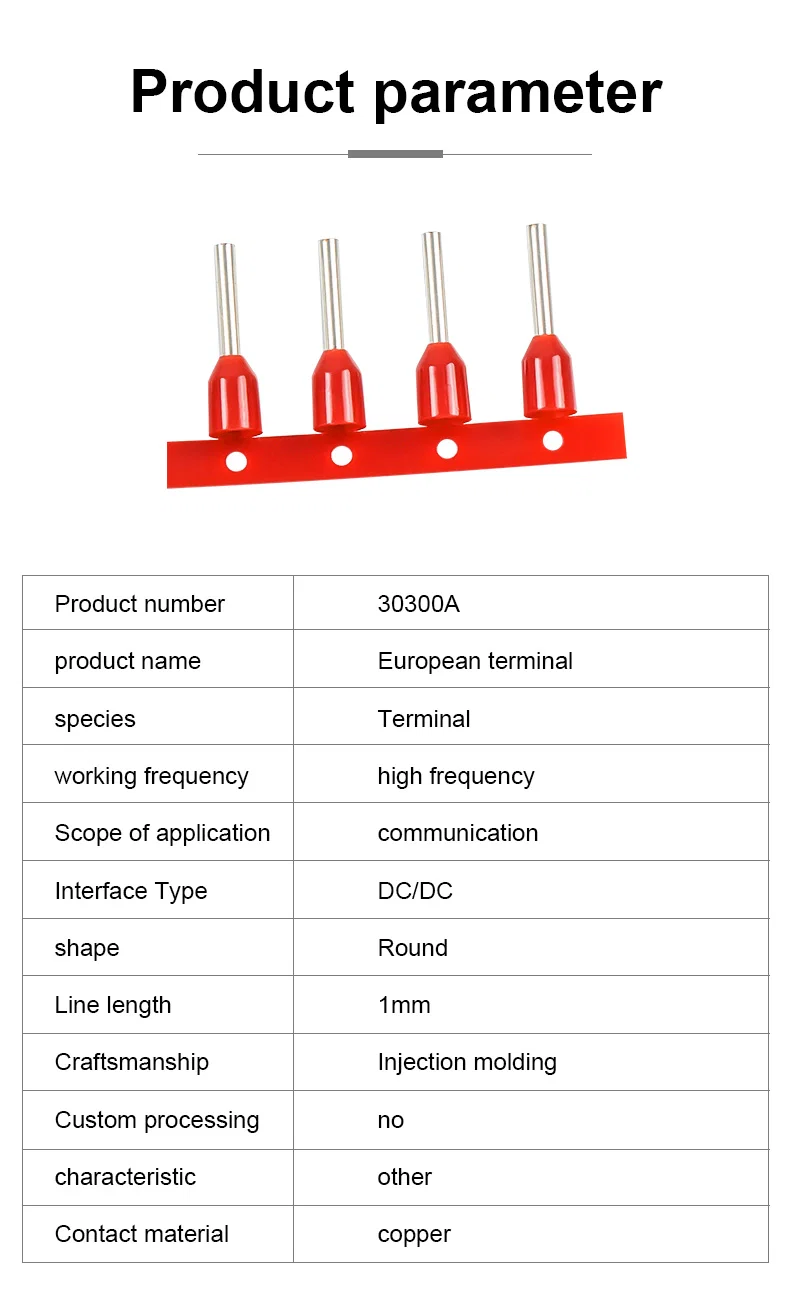

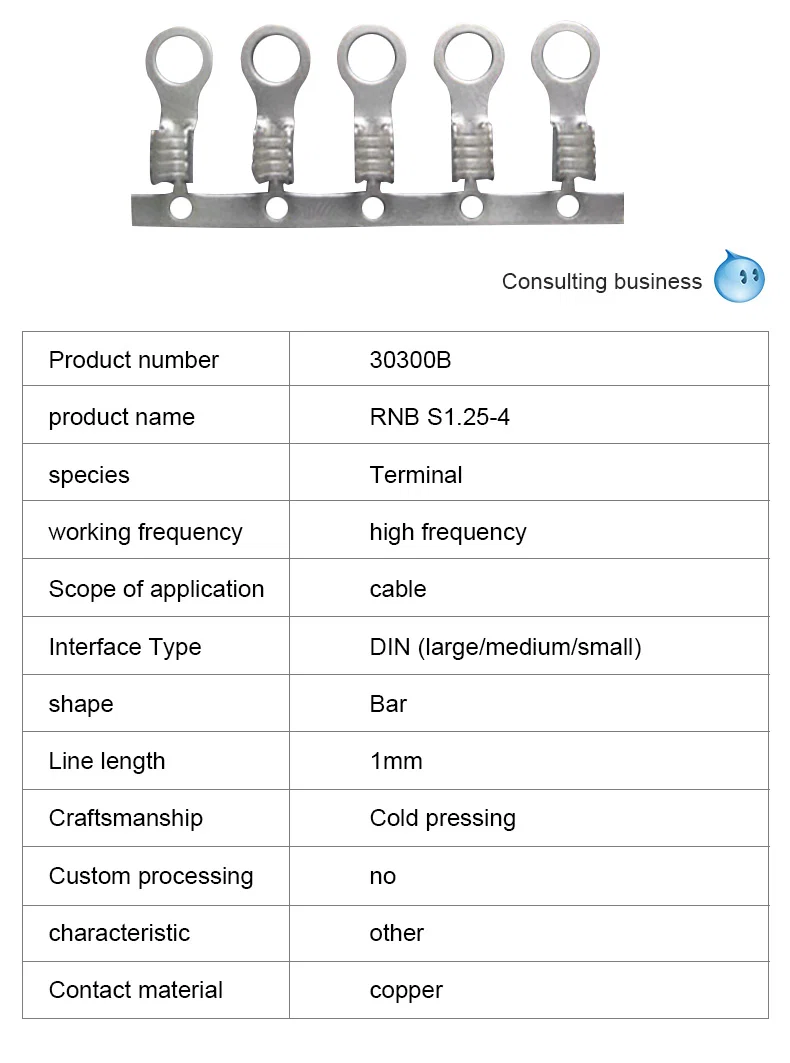

料带上的裸铜环形端子及 30300B 规格表两只镀锡裸环形端子及 30300C 规格表料带上的红色绝缘管型端子及 30300A 欧式端子表圆形连续端子料带图纸,含 RT 型号与尺寸表料带上的非绝缘叉形端子,带 UL、CE、SGS 标志及 SNB 表料带上的非绝缘插片端子,带 DBN 尺寸表与尺寸图
