连续料带针形冷压端子 耐温105°C 插排适用 JW-TM04
连续料带针形冷压端子 耐温105°C 插排适用 JW-TM04 Thumb

连续料带针形冷压端子 耐温105°C 插排适用 JW-TM04

📅 2025-04-25 👁️ 2,559
  • 产品型号: JW-TM04

  • 规格参数

    材质: 铜
    护套: 尼龙/PVC
    温度: 75/105度
    表面处理: 镀锡
  • 立即询价

JW-TM04 为连续针形端子:铜质本体,镀锡,尼龙/PVC 绝缘套耐温 75/105°C,以料带供货,压接机每次行程压接并切断一只。针体插入端子排或直插式夹,绝缘套保护料筒与绝缘层入口。

管型与针形端子在产线上有两类失效:压接前料筒氧化导致电阻升高,以及导线弯曲处绝缘套开裂。TM04 针对这两点 - 铜上镀锡抑制料筒氧化,绝缘套按耐老化与耐高温选型,在绝缘层入口处保持柔软。从料带压接可保持针体对位一致,不依赖手工摆放。

在系列中 TM04 位于 JW-TM03 与 JW-TM05 之间。TM03 覆盖公、母与旗形推入式本体;TM05 为 SVN 铲形端子,适用 3.2 至 10.5 mm 螺柱、19 至 48 A。TM04 是用于端子排与直插式夹的针形形式,导线为插入式,而非螺钉压紧或插片对接。

主要特点

1. 连续料带供货,压接机每次行程压接并切断一只,料筒每次都与模具对位。

2. 铜质本体镀锡,防止镀层与压接之间料筒氧化,存放中保持低接触电阻。

3. 尼龙/PVC 绝缘套耐温 75/105°C,按绝缘层入口处的耐老化与耐高温要求选型。

4. 针体尺寸适配端子排与直插式夹,导线为直插而非螺钉压紧。

5. 压接料筒压紧在线股上,接线牢固,针体不会在套内转动或后退。

6. 全系列彩色绝缘套,工位即可读出线径,无需测量料筒。

技术参数

参数规格
型号JW-TM04
产品类型连续针形端子
材质铜
绝缘套尼龙 / PVC
耐温等级75/105°C
表面处理镀锡
特性耐老化、耐高温、接线牢固、防氧化
绝缘套颜色蓝、红、橙、绿
供货形式连续料带

应用范围

— 端子排配线 - 配电柜内无螺钉直插式夹中的控制与信号导线。

— PCB 插座端接 - 板级连接器上的针形端子,多股线需进入笼式夹。

— 传感器与仪表线束 - 变送器装在温度较高腔体内,使用 75/105°C 针形端子。

— 家电控制板 - 控制器 PCB 直插连接器的内部配线,由压接机从料带压接。

— 机床配线改造 - 既有端子排上的现场端接,耐老化要求高于载流要求。

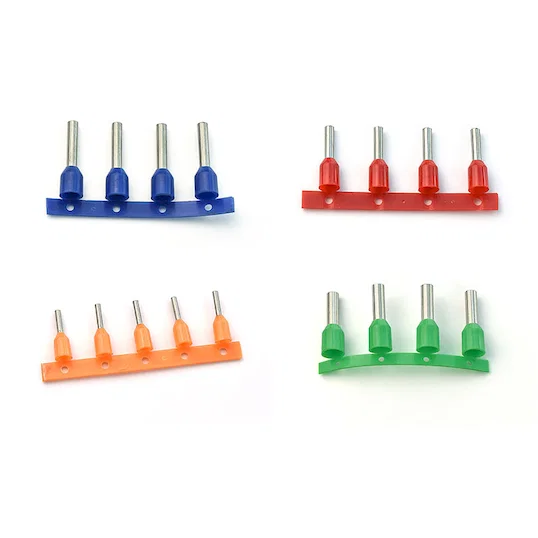

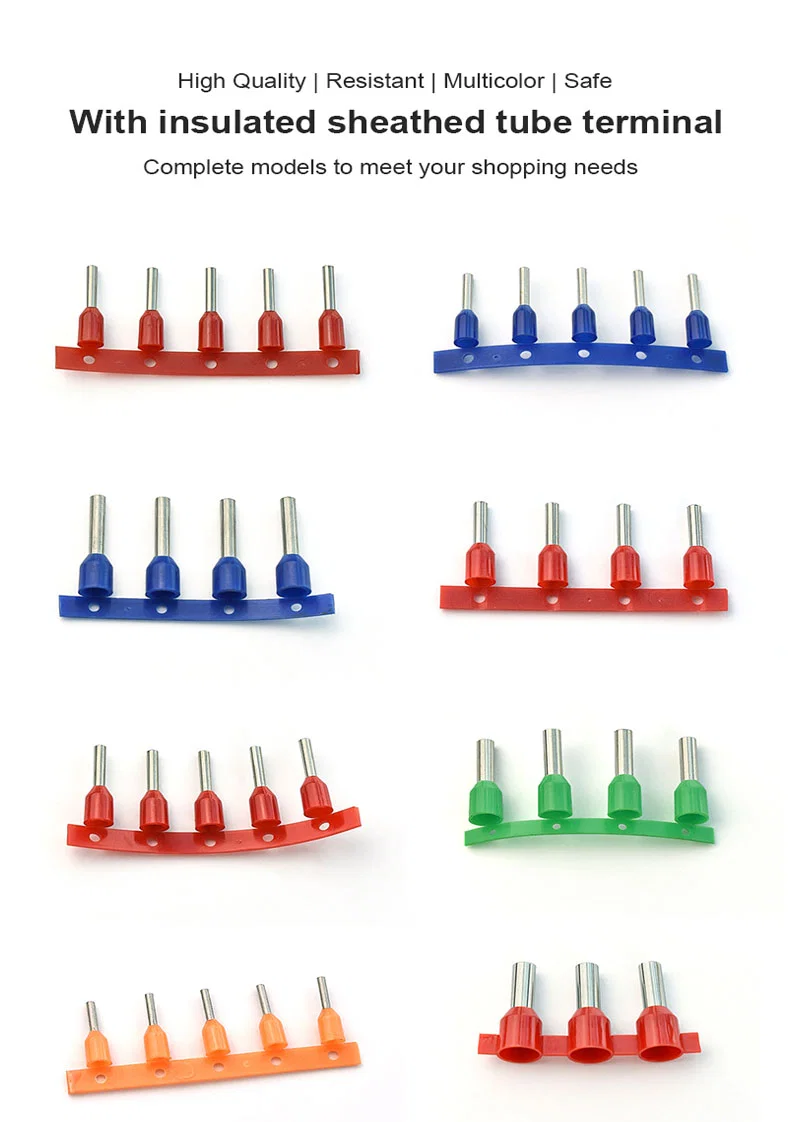

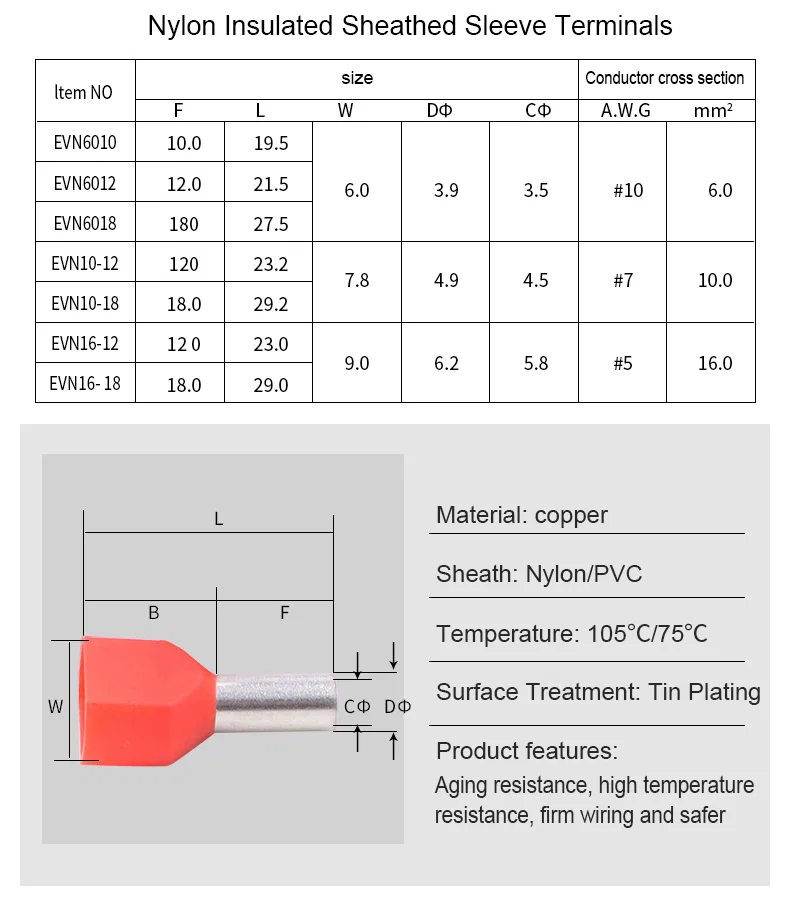

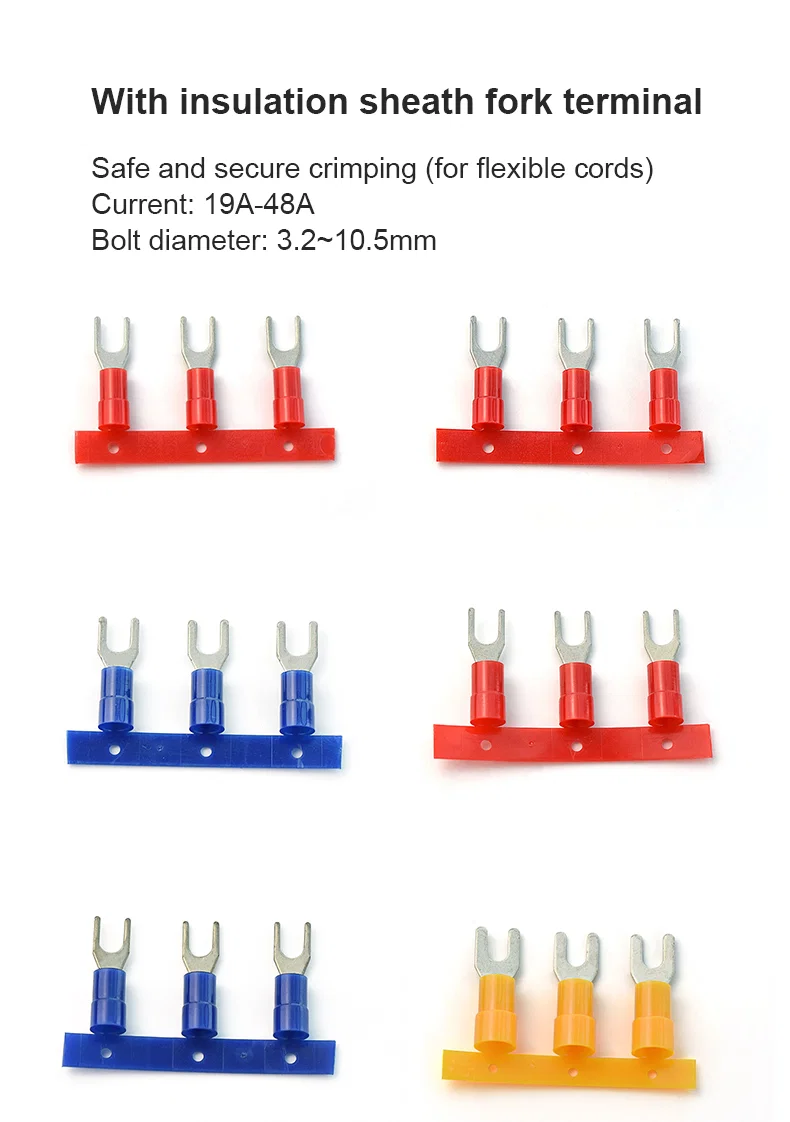

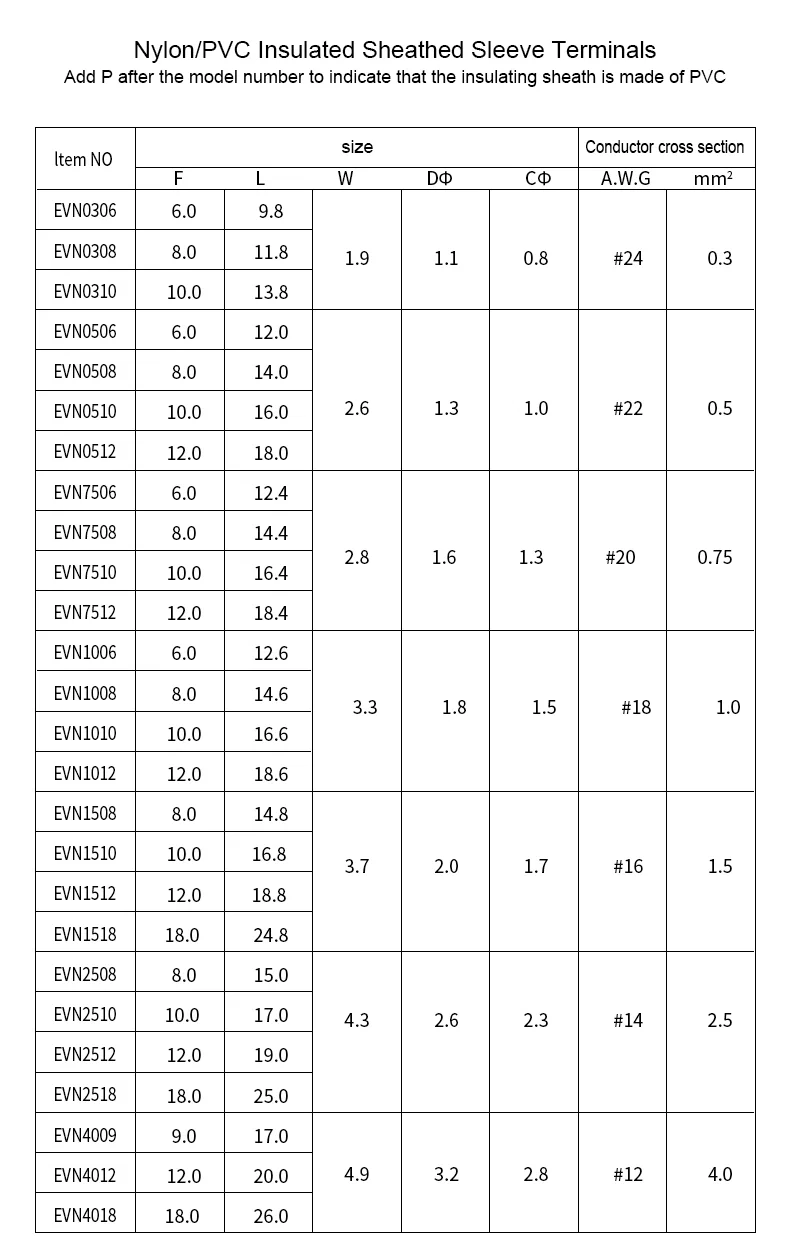

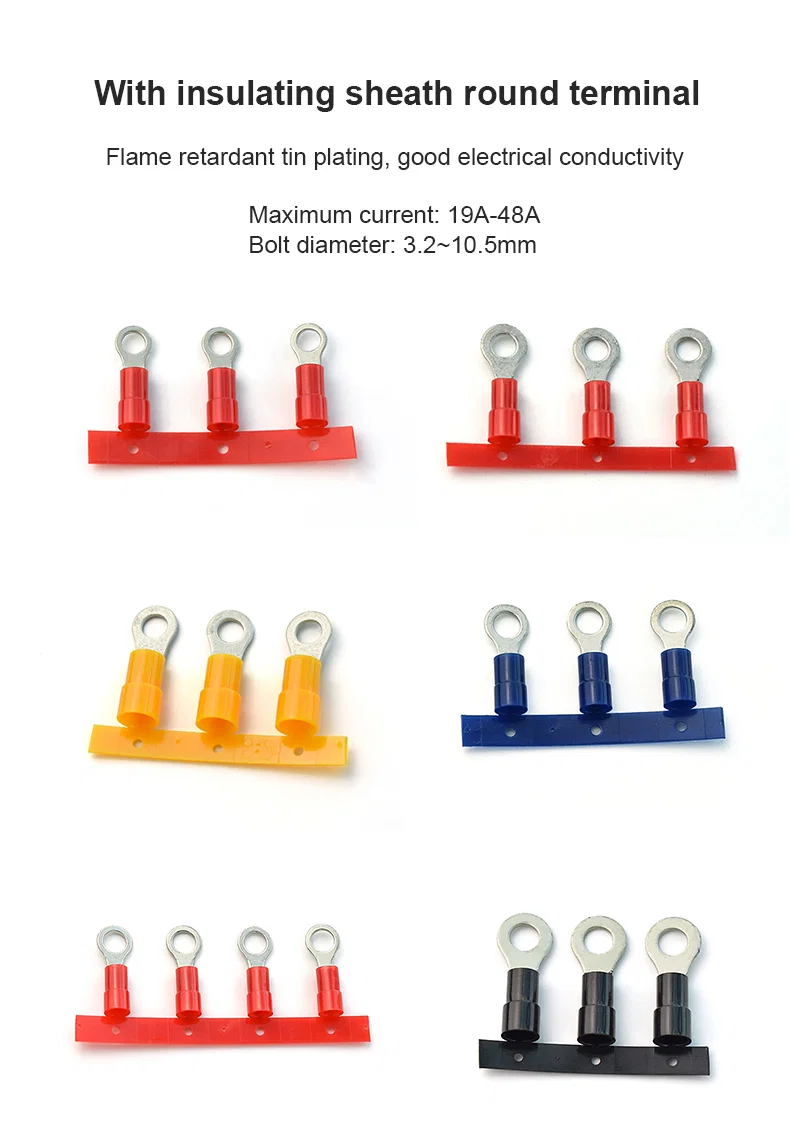

料带上的红、蓝、绿、橙绝缘管型针形端子料带上的红、蓝、黄绝缘叉形端子,额定 19A 至 48A料带上的红、黄、蓝、黑绝缘圆形端子红、蓝、白料带上的绝缘针形端子及铜管图纸尼龙 PVC 绝缘套管端子尺寸表,列出 EVN 型号大型 EVN 套管端子表,含 L、B、F 尺寸双线料筒端子尺寸表及铜端头特写套管端子细节:PVC 绝缘套、镀锡及多色可选
