SVN尼龙绝缘铲形端子 3.2-10.5mm 19-48A JW-TM05
SVN尼龙绝缘铲形端子 3.2-10.5mm 19-48A JW-TM05 Thumb

SVN尼龙绝缘铲形端子 3.2-10.5mm 19-48A JW-TM05

📅 2025-04-25 👁️ 2,322
  • 产品型号: JW-TM05

  • 规格参数

    型号: SVN
    电流: 19A-48A
    螺栓直径: 3.2-10.5mm
    材质: 铜
    表面处理: 镀锡
    耐温: 75/105度
    护套: 尼龙/PVC
    类型: 铲形绝缘端子
  • 立即询价

JW-TM05 为 SVN 铲形端子:铜质本体,镀锡,尼龙/PVC 绝缘套耐温 75/105°C,额定 19 至 48 A,适用螺栓直径 3.2 至 10.5 mm。开口铲形在螺母回松后推入螺柱,绝缘套包住料筒与绝缘层入口。

额定电流由料筒与导线的接头以及螺柱下的接触面积决定,而非仅由插片决定。TM05 在全部螺栓范围内覆盖 19 至 48 A,同一柜内从控制回路到 48 A 馈线可用同一端子系列,无需混用环形与铲形。铜上镀锡使接触面对镀锡母排保持稳定,开口叉口可在不拆母排的情况下加装端子。

与 JW-TM01 的差别在维护通道:TM01 为闭合环,螺钉回松也不会脱落;TM05 为开口铲形,只需回松螺母即可拆下。预计需要开盖维护的接头,TM05 省去拆卸;以振动为主要风险时,TM01 的本体更稳妥。

主要特点

1. 同一端子系列覆盖 19 至 48 A,同一柜内从控制回路一直到 48 A 馈线。

2. 螺栓直径 3.2 至 10.5 mm,M3 至 M10 螺柱无需更换端子系列。

3. 开口铲形叉口在螺母回松后推入螺柱,加装回路时不必拆下母排。

4. 铜质本体镀锡,接触面对镀锡母排与黄铜螺柱保持稳定。

5. 尼龙/PVC 绝缘套耐温 75/105°C,包住料筒与压接出口处的绝缘层入口。

6. 料带供货,压接机逐只送进并切断,无需人工拿取散装端子。

技术参数

参数规格
型号JW-TM05
产品类型SVN 绝缘铲形端子
额定电流19-48 A
螺栓直径3.2-10.5 mm
材质铜
绝缘套尼龙 / PVC
耐温等级75/105°C
表面处理镀锡
供货形式连续料带

应用范围

— 配电盘 - 调试中需要增减回路的螺柱端子,19 至 48 A 馈线。

— 机床配线 - M4 至 M8 螺柱上的电机与驱动馈线,回松螺母即可装入铲形端子。

— UPS 与电池柜 - 最大 10.5 mm 螺纹螺柱上的直流引线,无需拆母排即可端接。

— 暖通控制柜 - 螺柱式端子排上压缩机与风机回路端接,耐温 75/105°C。

— 轨道与运输设备 - 螺柱端子上的维护通道接头,闭合环需整体拆装。

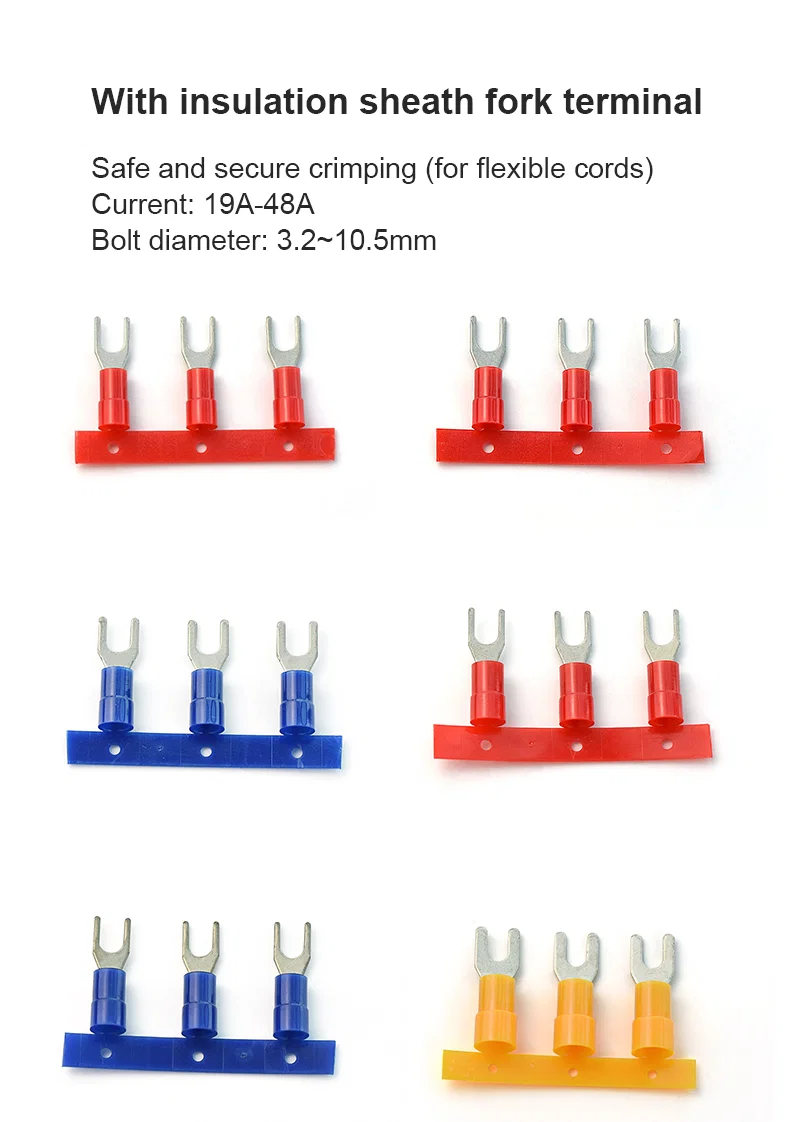

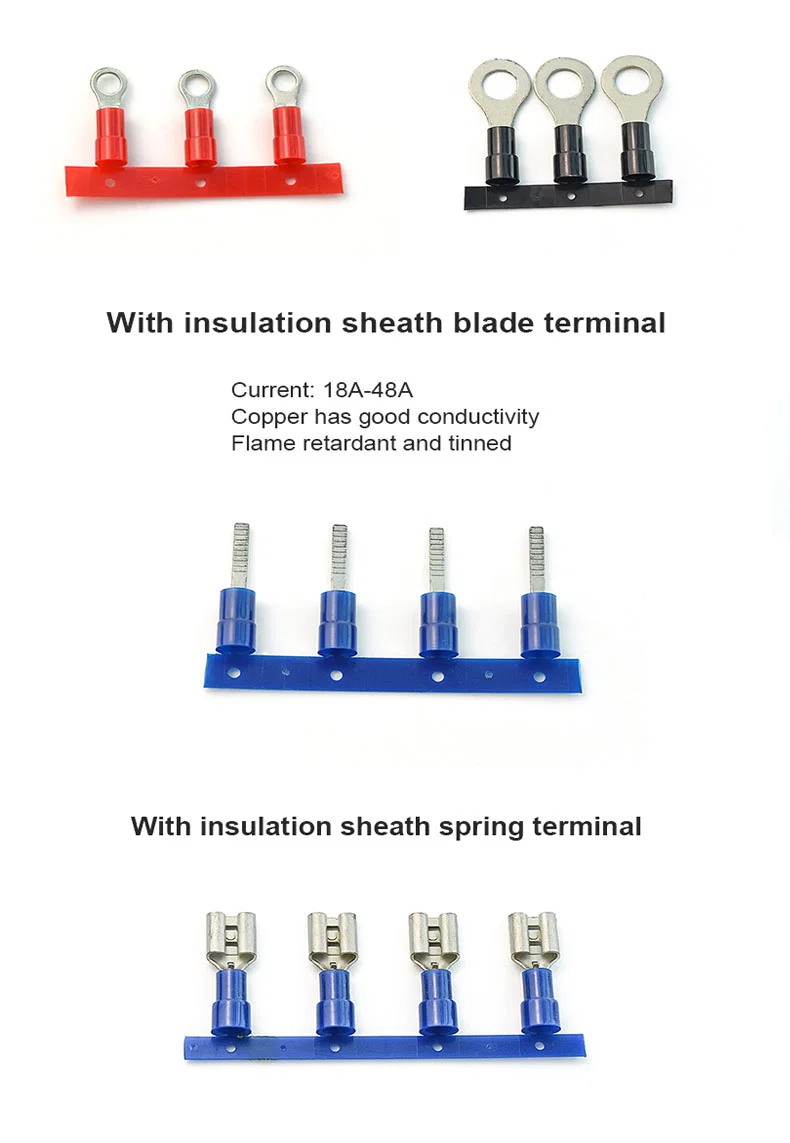

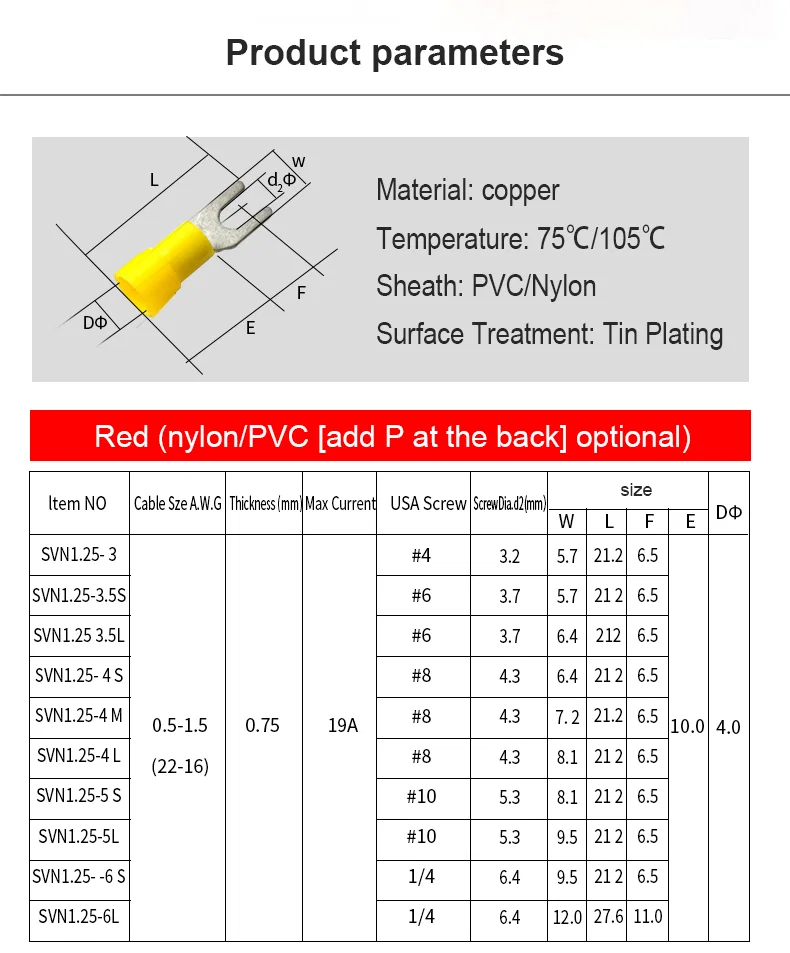

料带上的红、蓝、黄绝缘铲形端子红色铲形端子受力示意,标注铜镀锡料筒绝缘刀形与弹片端子排旁的红色与黑色环形端子SVN1.25 铲形端子尺寸图及红色尺寸表
