立式气动剥线机 AWG18-32 双动气缸自润滑 JW-ST04

📅 2025-04-26 👁️ 2,562
  • 产品型号: JW-ST04

  • 规格参数

    适用电线直径: AWG#18-32#
    动力类型: 气动控制
    气缸设计: 双动缸无弹簧断裂
    供油系统: 油气自供双气瓶
    滑座设计: 独特滑座稳定往复行程
    适用线型: AC/DC电源线、护套线、计算机线、电子线、多芯线、电缆、扁线
  • 立即询价

JW-ST04 为立式气动剥线机,适用 AWG18-32 导体,铸造底座,刀头安装于工作位置上方。整机气动控制,机头采用双动气缸结构而非单缸驱动。适用于 AC/DC 线、电源线、护套线、电脑线、电子线、多芯电缆与排线。

机械差异体现在使用寿命而非切口本身。两个运动气缸分担行程负载,滑座按稳定往复行程设计,回程结构无弹簧,避免了轻型立式剥线机在长时间生产后弹簧疲劳断裂这一常见故障。润滑为油气自给,气路直接向运动部件供油,无需单独润滑作业。

与单缸 20mm 的 WPM-3F 相比,JW-ST04 是本组中较重的立式机型:双气缸、自润滑气路与 AWG18-32 范围。WPM-4F 将剥线长度延长至 30mm,WPM-3F+T 与 WPM-4F+T 增加扭线功能,WPM-3FA 以 200W 电加热替代气动机头。

主要特点

1. 双动气缸系统,剥线行程由两个执行元件分担。

2. 油气自给润滑,润滑器集成于机架气路。

3. 无弹簧回程结构,消除轻型立式剥线机弹簧断裂停机的问题。

4. 往复滑座经加工,刀片行程稳定可重复。

5. 气动控制下 AWG18-32 线径范围,机头无电动执行元件。

6. 改进型航空式铸造结构,刀座用螺栓固定于刚性立柱。

技术参数

参数规格
型号JW-ST04
类型立式气动剥线机
线径范围AWG #18-32
操作方式气动控制
气缸系统双动气缸
润滑油气自给
结构改进型航空式设计
弹簧系统无弹簧断裂
滑座稳定往复
适用线材AC/DC、电源线、护套线、电脑线、电子线、多芯线、电缆、排线

应用范围

— 电源线与 AC/DC 线生产:注塑插头或压接端子前剥线尾。

— 电脑与电子线组装:细 AWG18-32 导体连续剥线。

— 护套与多芯电缆准备:剥开外护套端部以露出内芯。

— 扁平线与并线加工:剥开端部以便连接器与 IDC 压接。

— 弹簧回程剥线机需频繁返修的高产量线束工位。

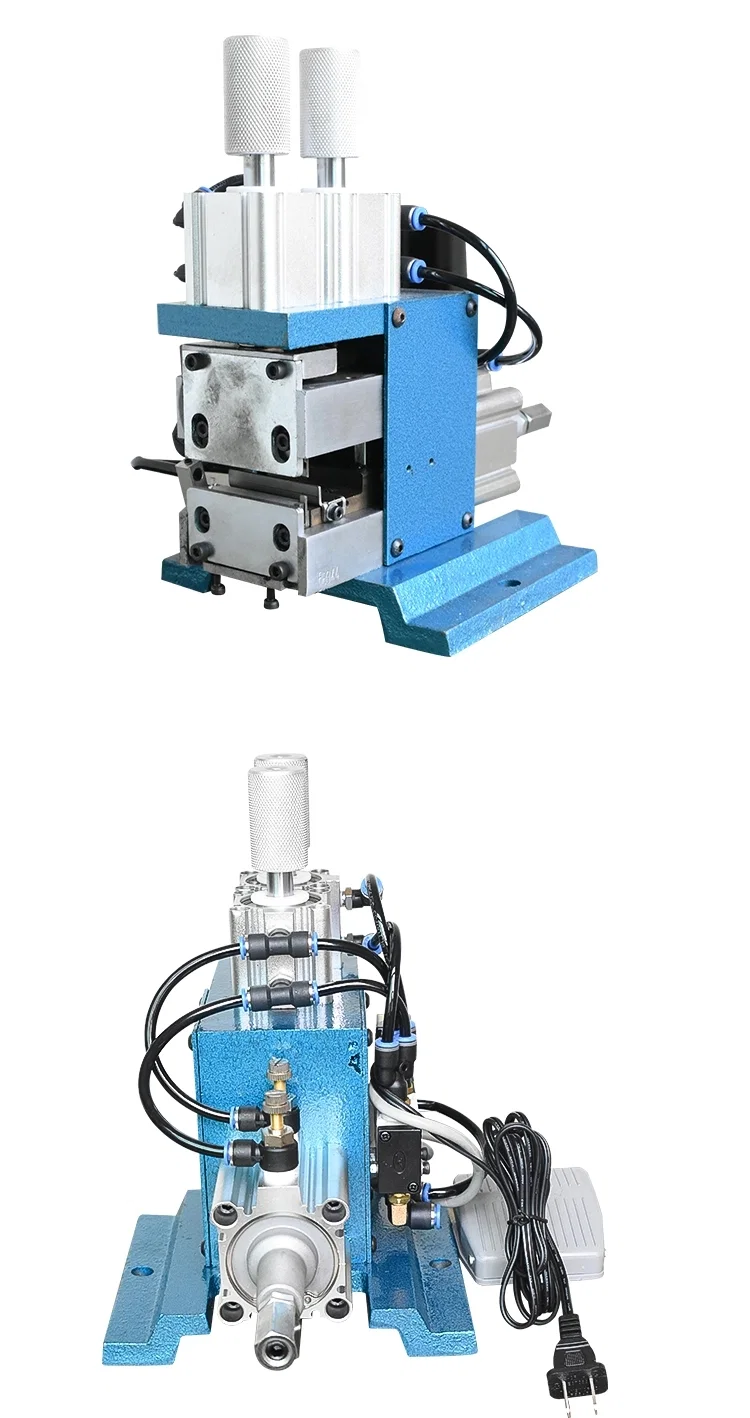

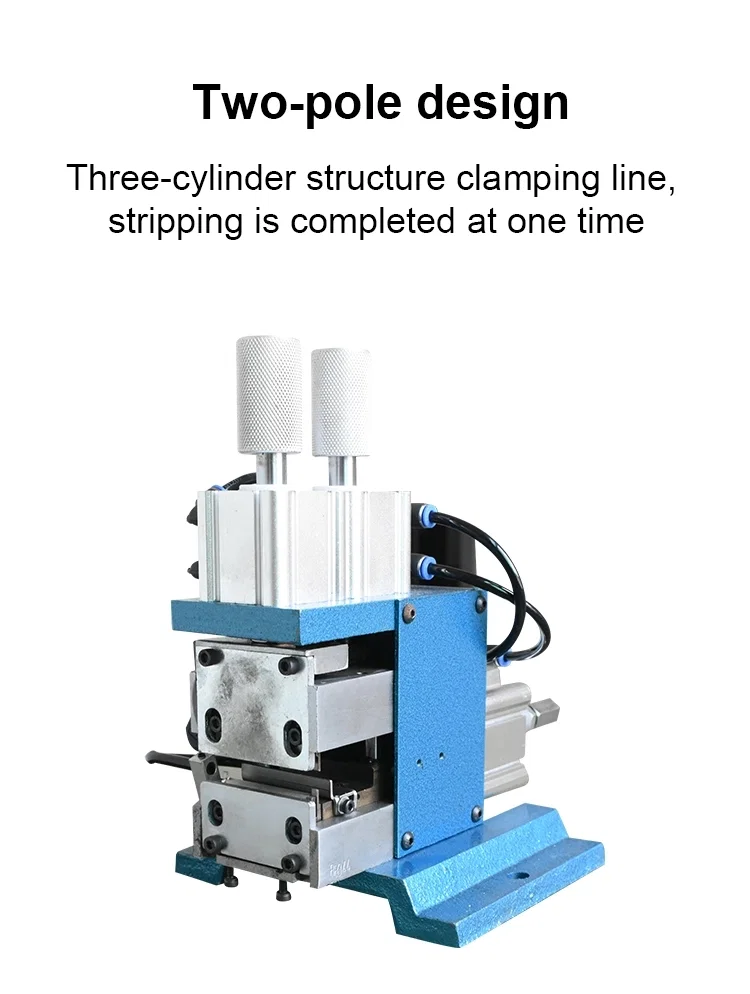

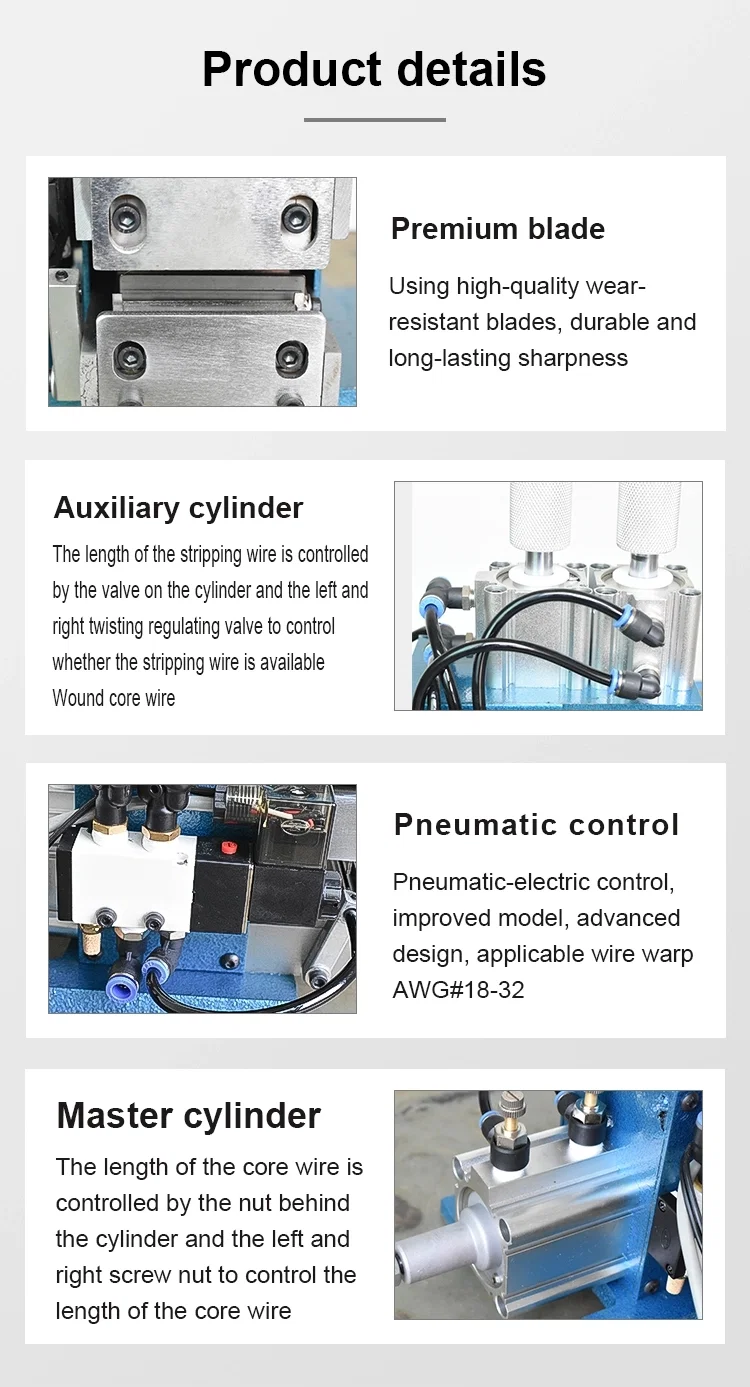

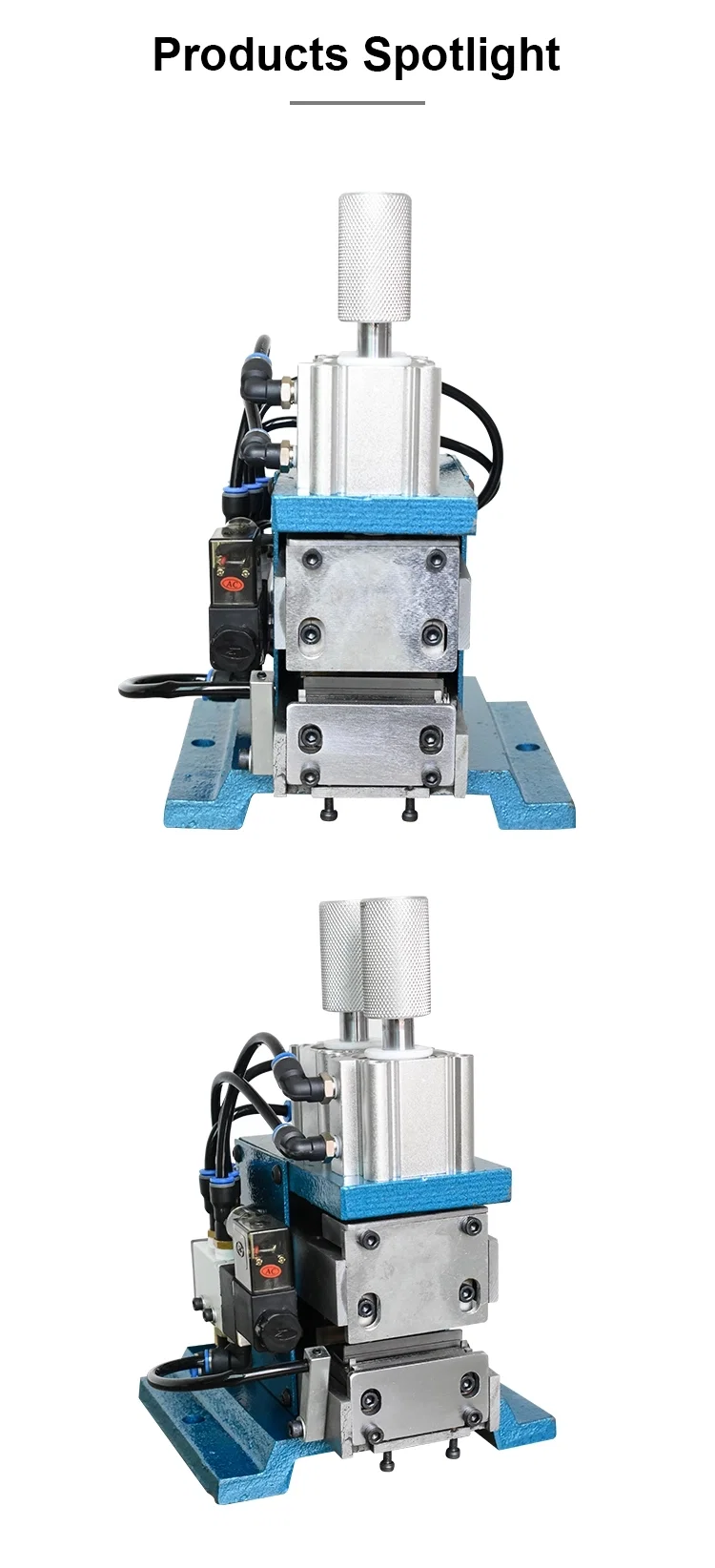

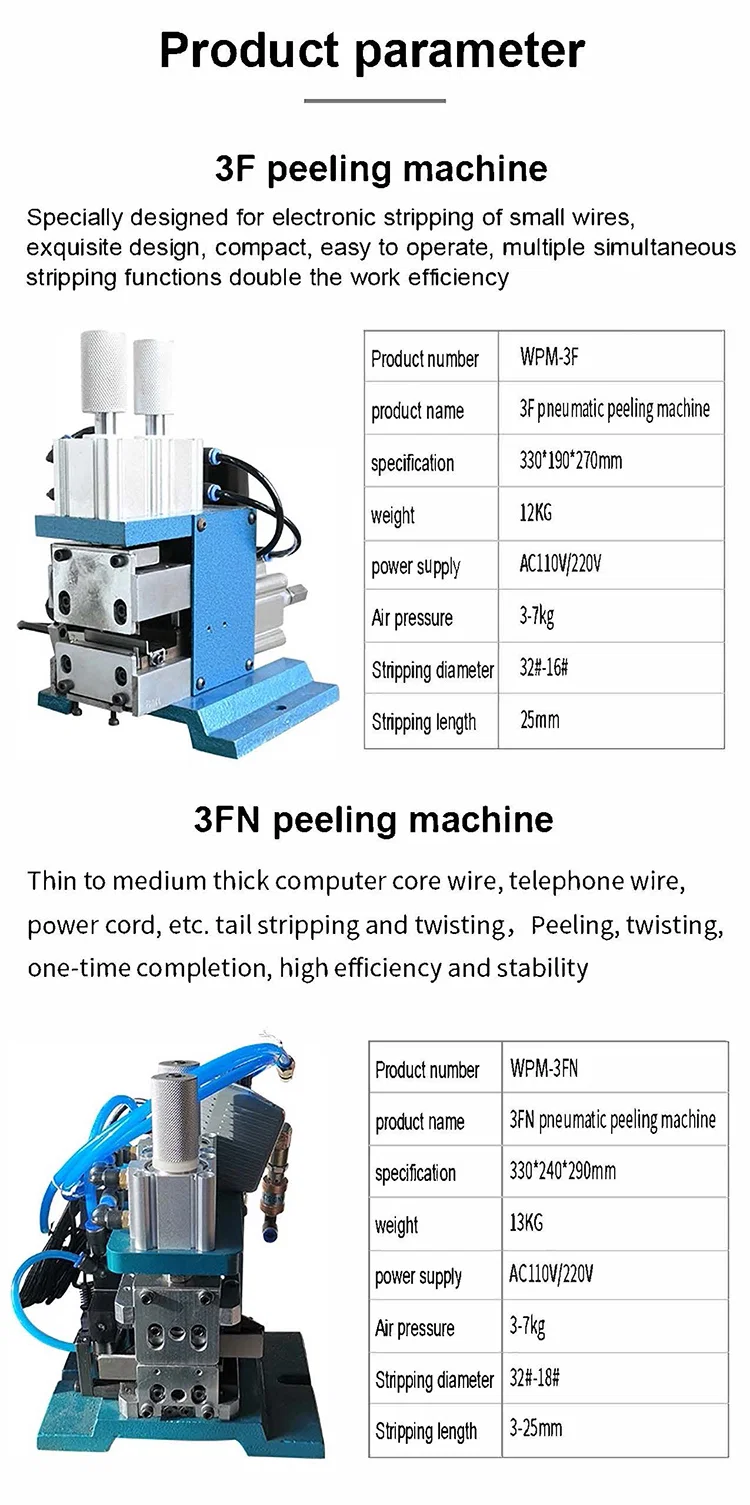

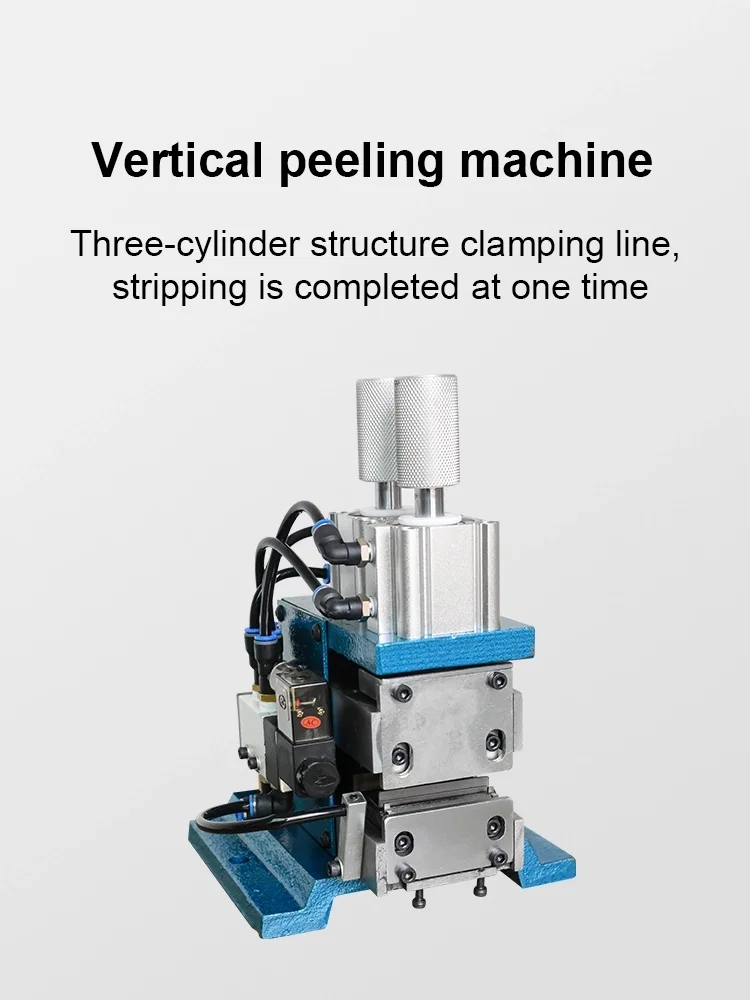

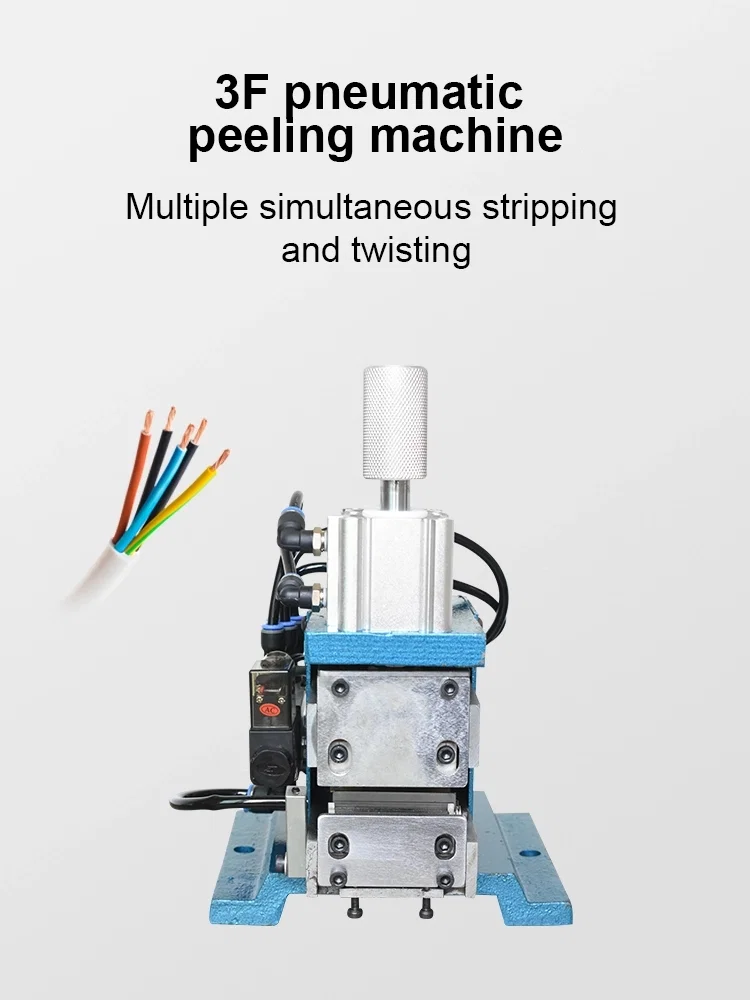

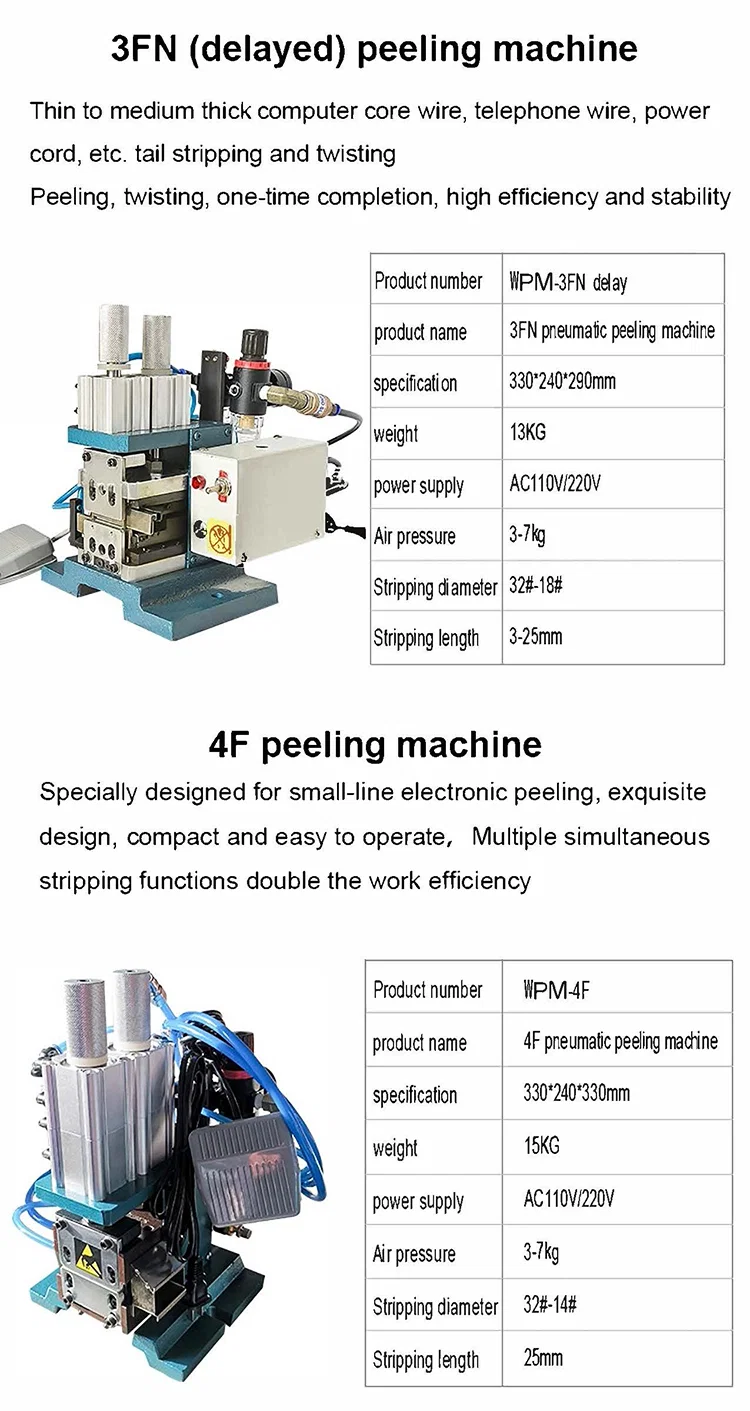

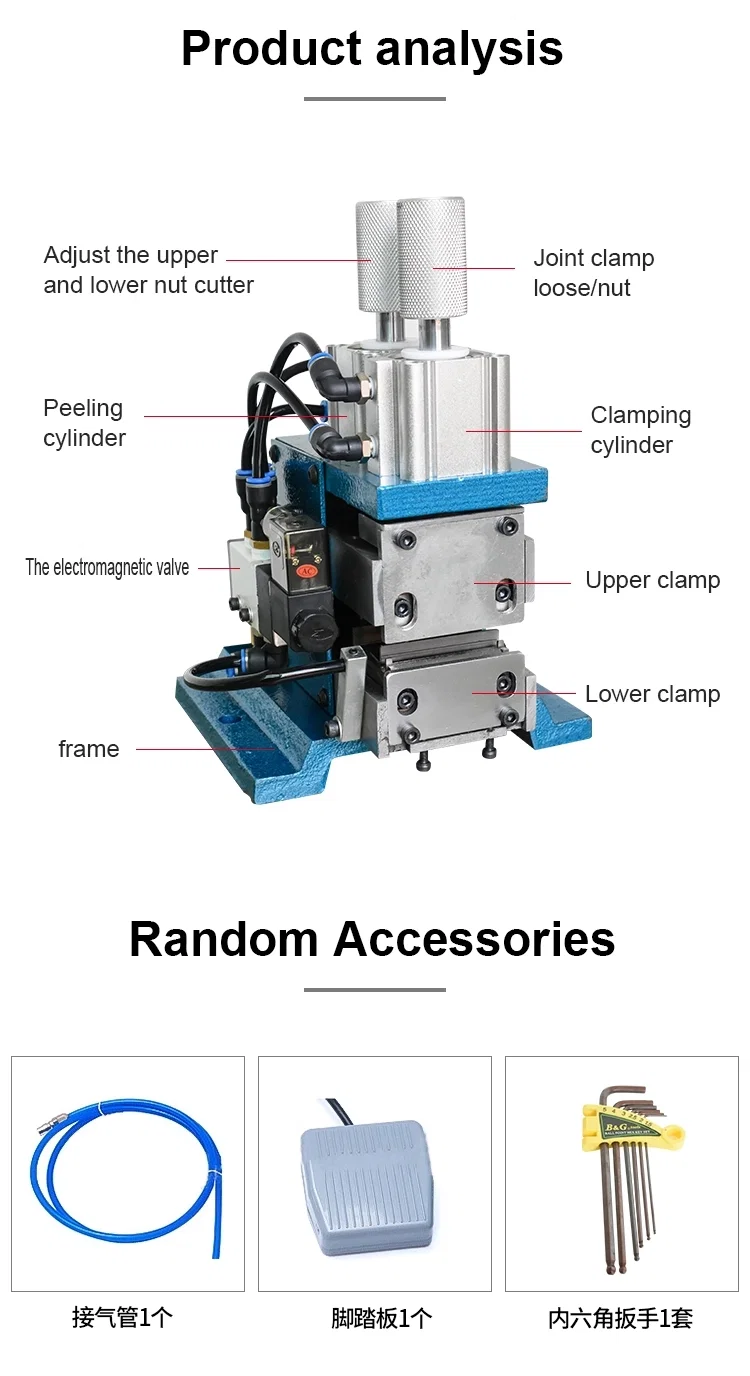

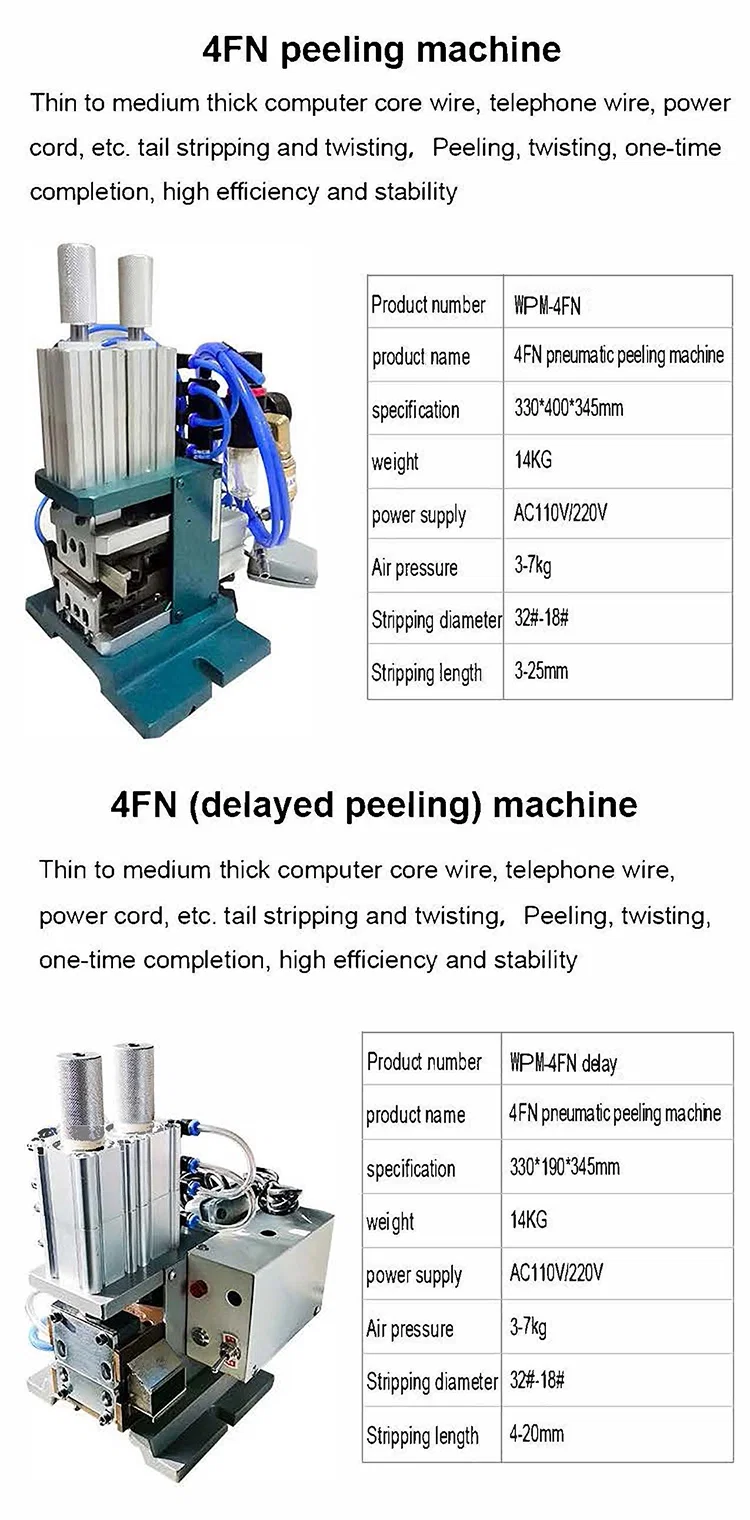

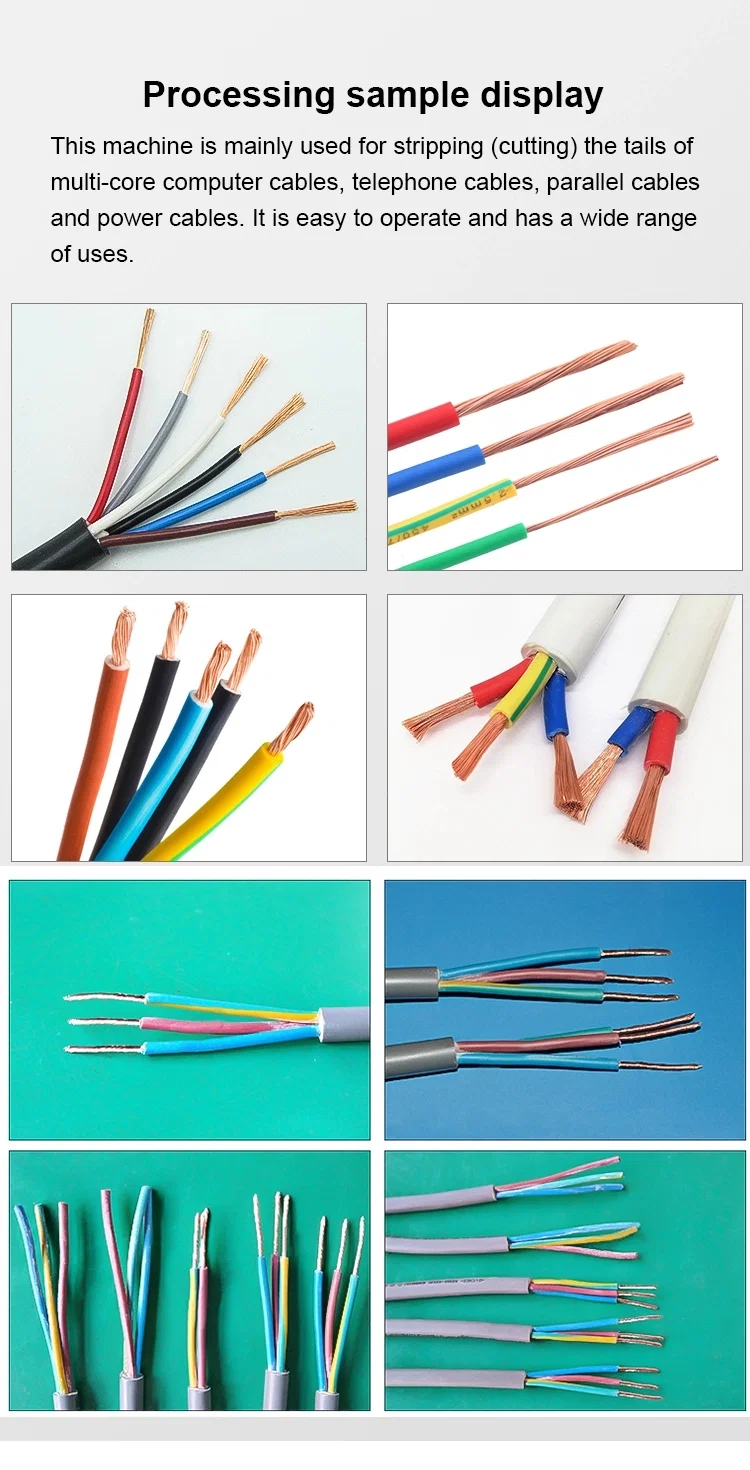

3F 气动剥皮机,配滚花旋钮与多芯剥线样件立式剥皮机,蓝色铸造底座上三缸夹持结构两极立式剥皮机侧视图,显示上下夹头剥开的多芯电缆线尾,颜色与线径各异3F 与 3FN 剥皮机及规格表3FN 延时型与 4F 剥皮机及参数表4FN 与 4FN 延时型剥皮机及规格表部件标注:剥皮气缸、夹紧气缸、上下夹头细节:优质刀片、辅助气缸、气动控制与主气缸立式剥皮机正面与侧面灯光照后视图,配调压阀、电磁阀、脚踏开关与电源插头
