立式气动剥线机 剥线长度20mm 110V/220V WPM-3F

📅 2025-04-26 👁️ 1,072
  • 产品型号: WPM-3F

  • 规格参数

    型号: WPM-3F
    电源: AC110 / 220V
    气压: 0.5-0.7MPa
    剥线长度: 20mm
    尺寸: 260×150×270mm
    重量: 14kg
  • 立即询价

WPM-3F 是一款气动立式剥线机,用于线束车间的工位作业。顶部单个气缸驱动刀座垂直下压到线材上,剥线长度最大设定为 20 mm。整机使用 AC 110 V 或 220 V 电源、5–7 kg 车间气源,占地 260 x 150 x 270 mm,重 14 kg。

相对于手工剥线,垂直行程使刀片始终垂直于线材轴线,切口环均匀合拢于绝缘层,刀片不易触及铜丝。相对于卧式台式剥线机,线材从正面送入、刀片向下而非横向切入线缆,切口保持在视线范围内,短尾端也不会因受力偏离刃口。

在 WPM 立式系列中,3F 为短行程版本,剥线长度 20 mm。WPM-4F 沿用同样的气动原理,但把拉脱长度扩展到 30 mm,并采用更大的 280 x 200 x 320 mm 机身,用于较粗的线端。WPM-3F+T 增加扭线头,可一次完成剥线与扭线;WPM-3FA 以 200 W 电加热电路替代气缸,适用于 AWG 18–32 的作业。

主要特点

1. 立式气动驱动:顶部一只气缸直接驱动刀座向下,切割路径中没有电机或减速机构

2. 最大剥线长度 20 mm,量产前在刀座上机械设定

3. 双电压输入,AC 110 V 或 220 V,同一型号覆盖两种供电标准

4. 铸件底座 260 x 150 x 270 mm,带工位安装孔,整机重 14 kg

5. 从操作侧经前置螺钉即可接触刀片与夹紧板,便于更换刀片

6. 密封气路,采用快插接头与聚氨酯气管,额定供气压力 0.5-0.7MPa

技术参数

参数规格
型号WPM-3F
设备类型气动立式剥线机
电源AC 110 V / 220 V
气压0.5-0.7MPa
剥线长度20 mm
机器尺寸260 x 150 x 270 mm
重量14 kg

型号对比一览

WPM-3F 系列共用同一立式剥线平台。基础型号只做剥线,H 型增加加热刀片,T 型可在一次走线中完成剥线与多芯线扭线。下方对比各型号的加工能力与机身体积。

参数WPM-3FWPM-4FWPM-3F+HWPM-3F+TWPM-4F+T
功能仅剥线加热刀片剥线与扭线
线规(AWG)AWG 18–32AWG 18–32AWG 18–32
剥线长度20 mm30 mm20 mm20 mm30 mm
气压0.5-0.7MPa0.5-0.8MPa0.5-0.7MPa0.5-0.7MPa0.5-0.8MPa
机器尺寸(长×宽×高)260×150×270 mm320×190×320 mm260×150×270 mm260×150×270 mm320×190×320 mm
重量14 kg18 kg14 kg14 kg18 kg
包装木箱,标准出口包装

应用范围

— 控制柜与家电线束装配:PVC 电子线在压接端子前剥出尾端

— 汽车线束预装:单根导线定长切断,尾端剥至固定长度后插入连接器

— 电子代工:设备线与内部跳线的小批量剥线

— 工厂维修车间:机器配线绝缘破损处切除后重新接线

— 线束装配工位:台面空间有限,剥线机需要在工位之间移动

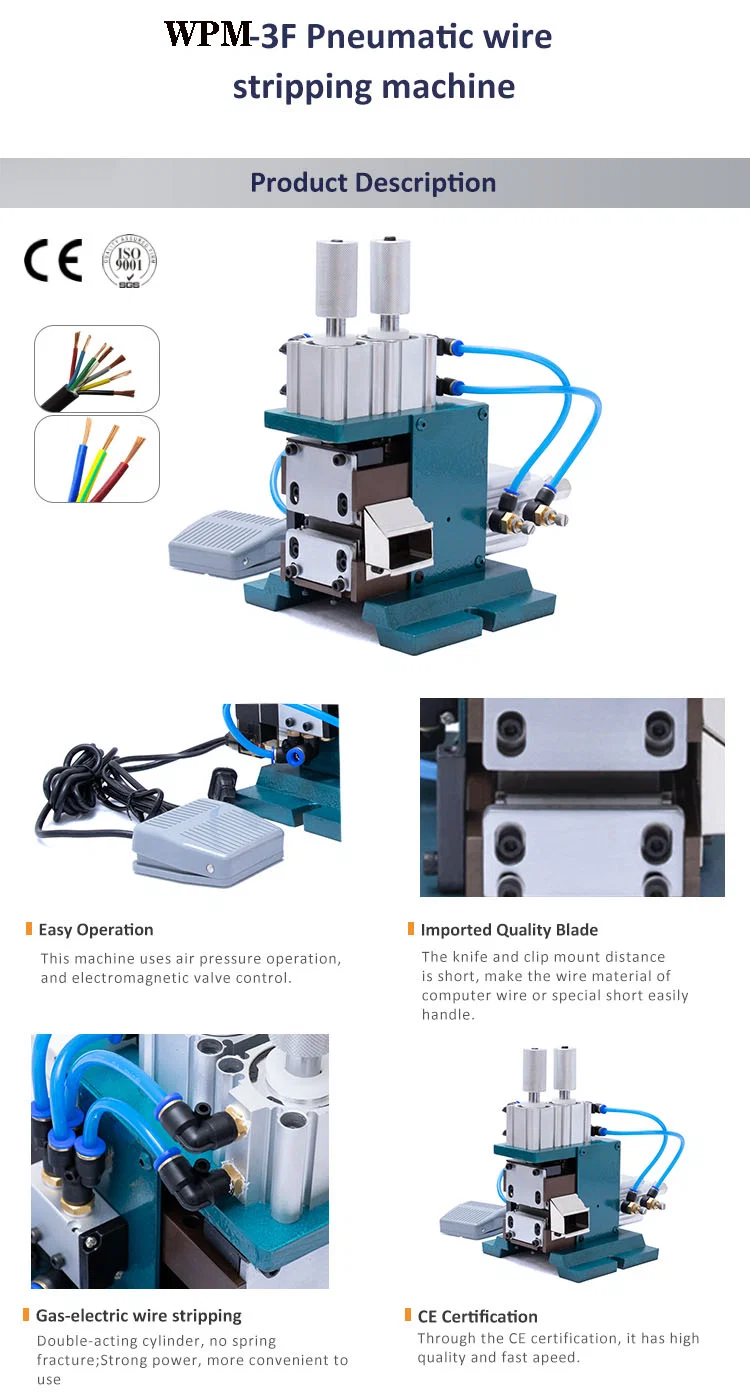

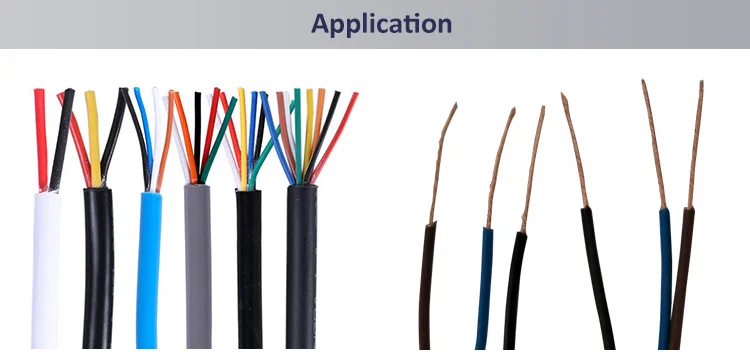

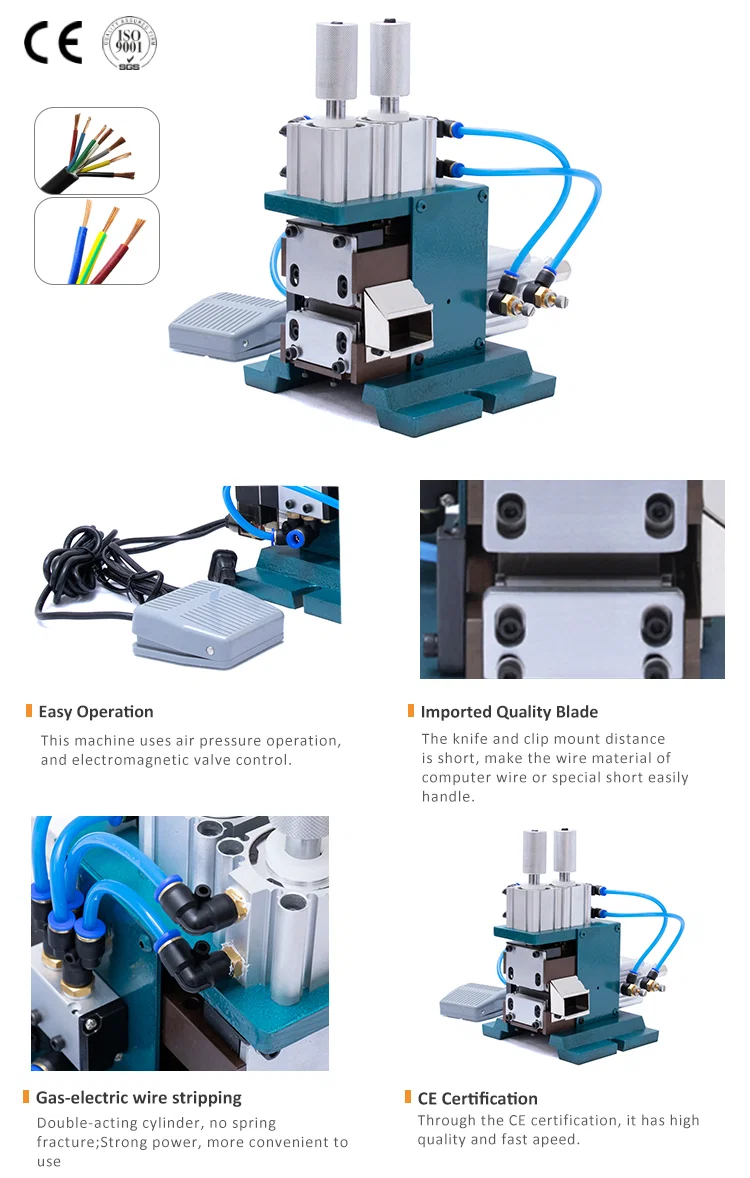

WPM-3F 气动剥线机,附双作用气缸与脚踏开关特写多芯线缆端头,旁边为剥皮露出铜丝的单根导线WPM-3F 气动剥线机说明页,含刀片与气阀照片
