  • 产品型号: JW-AP22

  • 规格参数

    模具类型: 单U型压接模具
    适用端子: U型端子
    压接模式: 水平和垂直压接
    兼容设备: OTP模具、端子机模具、JST端子压接机
  • 立即询价

JW-AP22 是用于 OTP 与 JST 端子机的单 U 型压接模具。它是不带自身送料机构的裸模,由立柱框架上的冲头与砧座组成,可卧式与立式压接。

由于模体不带料带送料或棘轮,端子由主机送料机构或人工定位,模具只完成闭合冲程。上块带 1 至 8 刻度的分度盘用于设定模位,工作位置可按刻度复位,无需垫片调整块体。开放式立柱框架也使压接区从侧面可见。

用于模具座已有送料的场合作为模芯使用,也可替换 OTP 与 JST 设备上的单 U 模具。以一台压机兼顾多种端子系列的车间常选用它,因为换型是更换模芯,而非更换整套模具。

主要特点

1. 单 U 型模形:立柱框架上一对冲头与砧座。

2. 不带内置送料,端子定位由主机或人工完成。

3. 上块带 1 至 8 刻度分度盘,用于复位模位。

4. 同一模具可卧式与立式压接。

5. 适配 OTP 与 JST 端子机模具座。

6. 以更换模芯代替整套模具更换。

技术参数

参数规格
型号JW-AP22
类型单 U 型压接模具
压接方向卧式与立式
模具调节上块 1 至 8 刻度分度盘
适配机型OTP 与 JST 端子机
功能线材加工与压接

应用范围

— 模具座已带料带送料的 OTP 与 JST 端子机,单 U 模压接。

— 一台压机运行多种端子系列、按系列更换模芯的车间。

— 不更换模具主体即可替换磨损的单 U 模具。

— 在已有侧送料的设备上卧式压接开筒端子。

— 端子批次之间通过分度盘设定与复位压接位置。

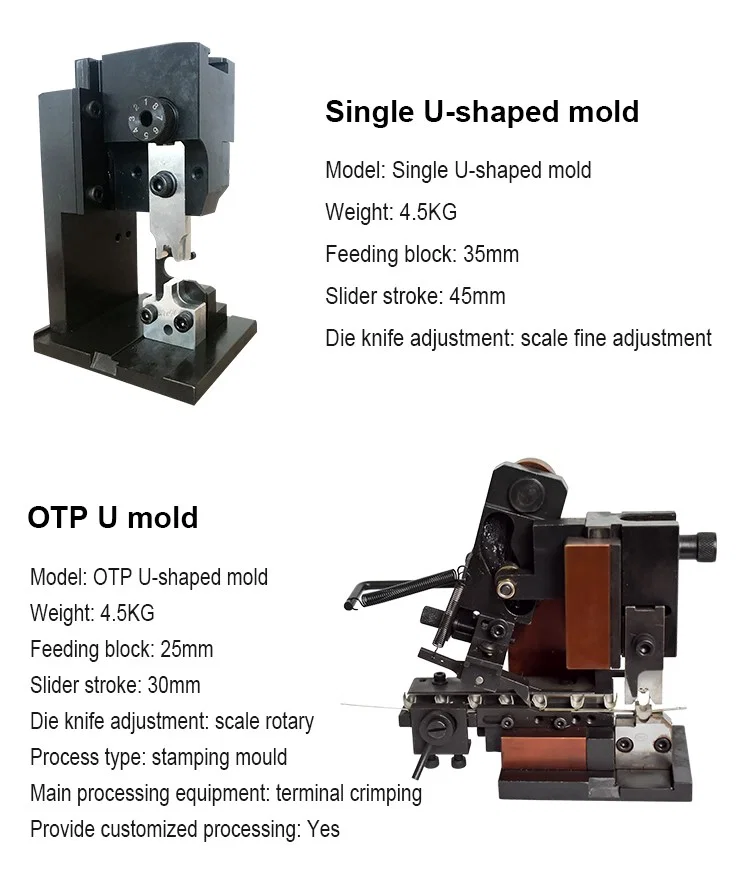

单 U 型压接模具,45mm 滑块行程,下方为 OTP U 型模具及参数
