4TE 精密直式压接模具 OTP U型同轴送料 JW-AP17

📅 2023-01-05 👁️ 2,455
  • 产品型号: JW-AP17

  • 规格参数

    型号: 4TE
    类型: 直式压接模具
    应用: 端子压接
    设计: 高精度,可靠
    兼容性: OTP模具,水平和垂直压接
  • 立即询价

JW-AP17 是 4TE 精密直式压接模具,作为端子压接机的模具组件制造。模组为 OTP U 型,用于直式开筒端子,具备卧式与立式两种压接配置。

模具轴线直穿模具主体,端子料带与冲头、砧座同轴送入,无需转直角。底座导轨前端设有调节螺钉,可在模具框架仍固定于设备时微调模位。实际效果是设定步骤更短,料带送进时压接点始终保持在端子中心线上。

作为现有 4TE 模具框架的替换模供应,也适用于同一台压机兼作卧式与立式运行的工厂。产线已按 4TE 直式端子配置刀具时,模具可直接装入原框架,无需改制滑块或底座。

主要特点

1. 4TE 直式模形,冲头与砧座对齐端子送料轴线,实现同轴压接。

2. OTP U 型模腔,匹配开筒 U 型端子。

3. 同一模组支持卧式与立式压接,一件覆盖两种压机设置。

4. 底座导轨带前端调节螺钉,无需拆下模具即可修正模位。

5. 钢制加工模体,工作面耐磨,适应反复生产循环。

6. 4TE 直式模具直接替换,模具框架无需再加工。

技术参数

参数规格
型号JW-AP17
模具系列4TE
模具形式直式,OTP U 型模
压接方向卧式与立式
安装方式端子机模具座
用途端子压接、线束制造

应用范围

— 运行 4TE 直式开筒端子的端子机模具工位,芯线与绝缘压接一次成型。

— 在同一台压机上切换卧式与立式压接方向的线束产线。

— 汽车与家电线束组装,在已剥导线上压接直筒端子。

— 计划性刀具维护,替换产线在用模具框架上的磨损 4TE 模具。

— 保留一套模具框架、按端子系列换模的小批量线束车间。

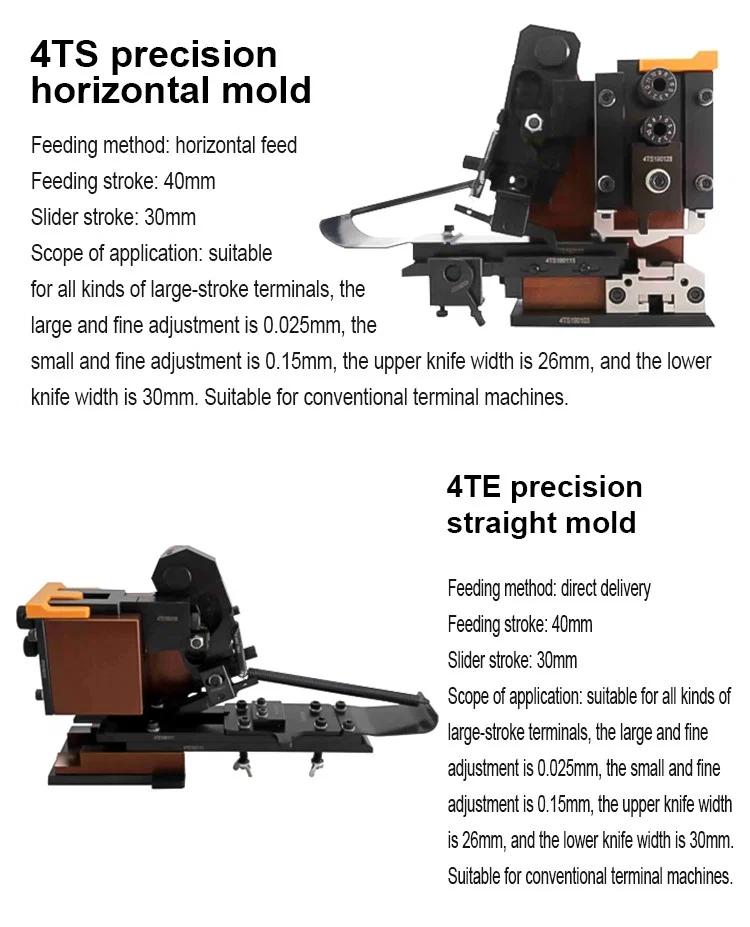

4TS 精密卧式模具与 4TE 精密直式模具,40mm 送料行程
