气动剥线扭线机 3-45mm 多芯电力线缆 WPM-200T
产品型号: WPM-200T
规格参数
型号: WPM-200T气源: 6kg剥线扭线长度: 3-45mm电源: 220V (50Hz)功率: 30W适用线材类型: 电源线, 电子线, 多芯线长度要求: >5mm重量: 12kg机器尺寸: 320*180*170mm- 立即询价

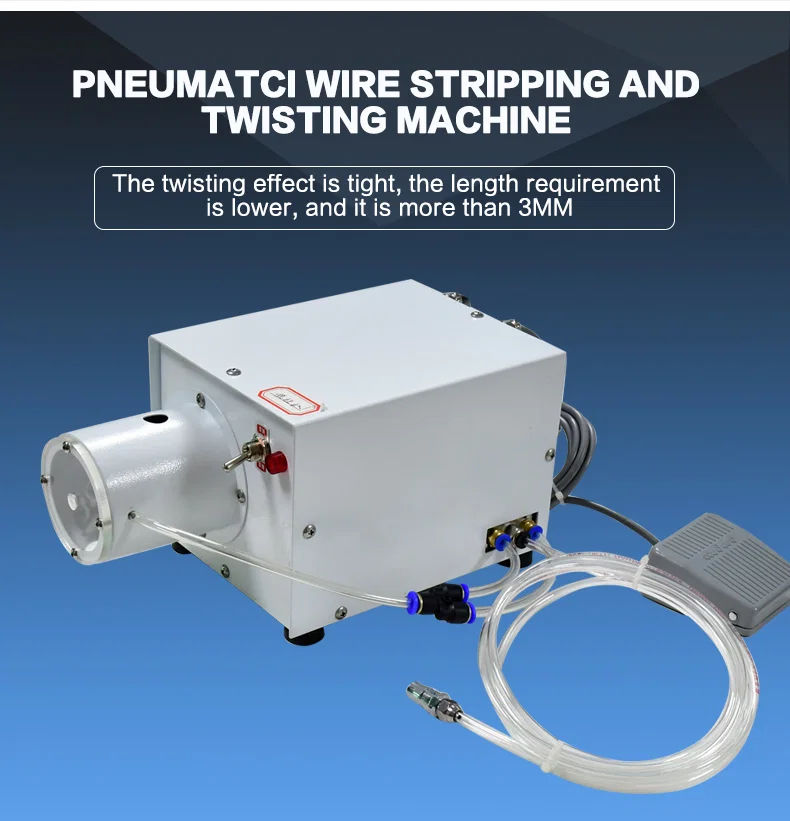

WPM-200T 是气动剥线与扭线机,剥扭长度 3–45 mm,最小线长 5 mm。使用 220 V/50 Hz 电源,功率 30 W,气源 6 kgf,外形 320 × 180 × 170 mm,重量 12 kg。
在电力线和多芯电缆上,剥皮与扭线通常是两个工位,线材在到达端子之前要被搬运两次。WPM-200T 一个循环完成两道工序:前部立式气动滑台把刀片按设定长度压入护套,滚筒内的旋转夹爪夹住露出的线芯并扭绞,同时套管被拉脱。由于扭绞由机头成形而非手工,整批的线芯根数与扭绞紧度一致,也不会有线芯散在扭绞之外。
与 WPM-180 便携式剥线机相比,200T 的工作范围更长:剥扭长度 3–45 mm 对 2–20 mm,可处理电力线与多芯电缆,而 180 限于 1–4 mm。200T 为气动驱动、6 kgf,重 12 kg,是 180 的两倍,适合固定工位而不是在配电柜之间搬动。

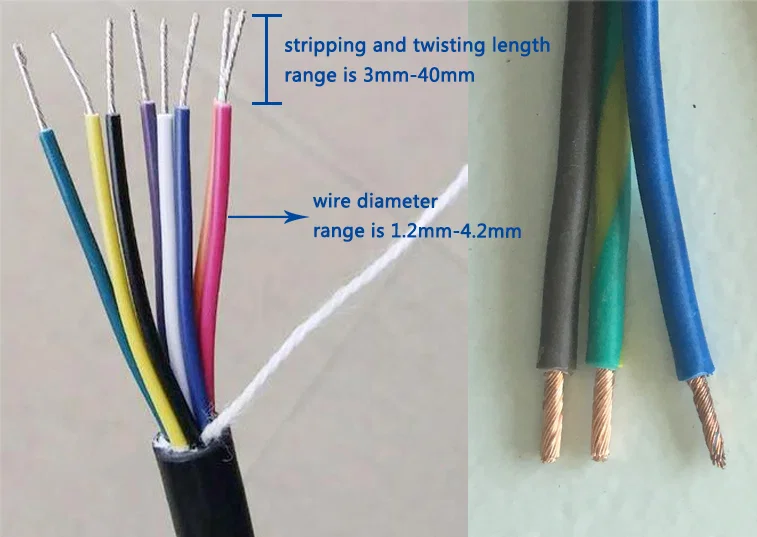

1. 一个循环完成 3–45 mm 剥线与扭线,夹爪最小可夹 5 mm 线长。
2. 旋转夹爪夹住露出线芯并扭绞,同时拉脱套管,线芯不会散在扭绞之外。
3. 6 kgf 气源驱动前部立式刀片滑台;旋转头由 220 V/50 Hz、30 W 驱动。
4. 适用电力线、电子线与多芯线,刀片深度按护套而非导体设定。
5. 320 × 180 × 170 mm 机壳,12 kg,带橡胶脚垫,适合在线束工作台一端固定使用。

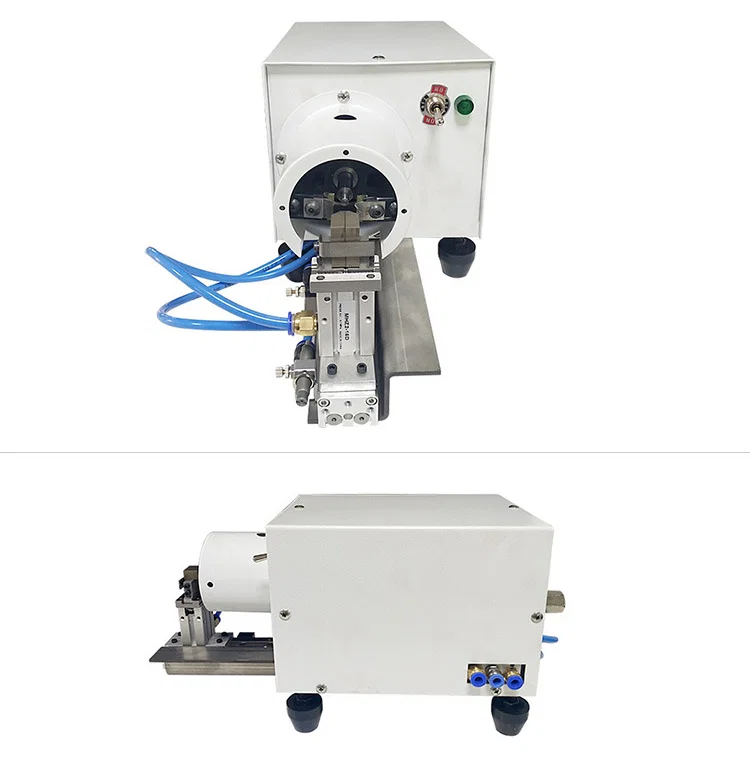

6. 侧面板为绿色循环按钮和红色电源开关,滚筒口可见旋转夹爪,便于进线。
| 参数 | 规格 |
|---|---|
| 型号 | WPM-200T |
| 机型 | 气动剥线扭线机 |
| 剥线与扭线长度 | 3–45 mm |
| 气源 | 6 kgf |
| 电源 | 220 V(50 Hz) |
| 功率 | 30 W |
| 最小线长 | > 5 mm |
| 机器尺寸(长×宽×高) | 320 × 180 × 170 mm |
| 重量 | 12 kg |

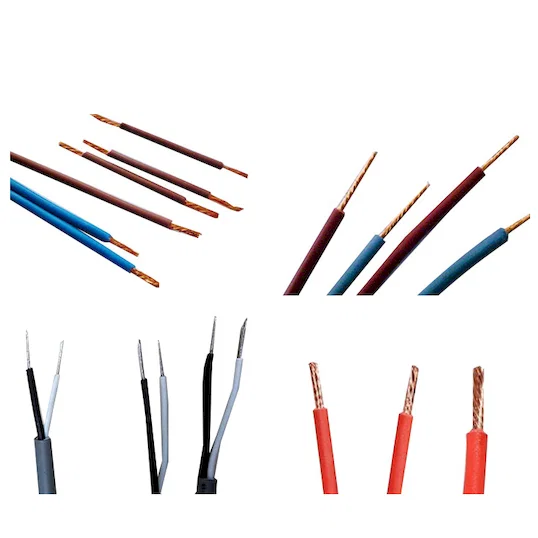

— 电源线组装:0.75–2.5 mm² 市电引线剥 3–45 mm 并扭线,再装插头与连接器。
— 线束工作台:多芯电缆端头扭成固定线芯形态,便于插入端子排。
— 电子线准备:家电内部配线在一个工位完成 3–6 mm 剥皮与扭线。
— 灯具与驱动电源引线:多股输出线扭绞后装入快接端子与针管。
— 代工组装:批量生产中,在端子处以线芯根数核验剥扭一致性。
