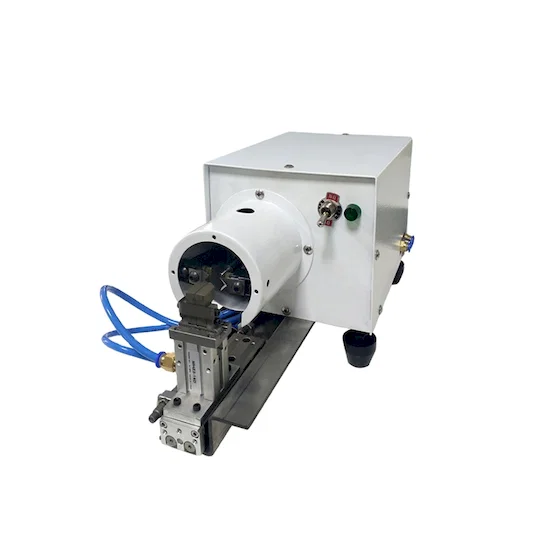

半自动剥线扭线机 1-3mm线径 剥扭2-25mm WPM-191
产品型号: WPM-191
规格参数
型号: WPM-191电线范围: AWG24导线直径: 1-3mm剥离和扭曲长度: 2-25mm速度: 0.5-2秒/次重量: 18kg电源: 电动尺寸: 300*185*155mm- 立即询价

WPM-191 为半自动剥线扭线机,适用 AWG 22 至 AWG 14、线径 1 至 3 mm。在一个 0.5 至 2 秒的循环内完成 2 至 25 mm 的剥线与扭线,整机为 18 kg 电动台式机,机架 300 x 185 x 155 mm。
本机由脚踏开关操作,双手可始终扶住线材:线端放入旋转机头,踩下踏板启动循环,机头完成剥线与扭线后松开。相对手工,这同时固定了露铜长度与扭线长度,并省去第二次抓握;相对普通立式剥线机,省去一道搬运与一台设备。
WPM-190 与 WPM-191 是本组两台剥扭一体机。WPM-191 更快更重:循环 0.5 至 2 s,剥扭长度 25 mm,覆盖 AWG 22 至 AWG 14,脚踏电动驱动,18 kg。WPM-190 覆盖 1.2 至 3.0 mm,标称长度精度 ±0.002 x L mm,重量更轻;它适合更精细的作业,WPM-191 适合 1 至 3 mm 线束线的批量生产。
1. 单芯加工:每循环处理一个线端,在同一旋转机头内完成剥皮与扭线,中途不松脱。
2. 线径范围 AWG 22 至 AWG 14、1 至 3 mm,本组两台剥扭一体机中范围较宽的一台。
3. 剥线扭线长度 2 至 25 mm,本组最长的组合设定,两个尺寸取自同一机头位置。
4. 脚踏电动驱动:循环由踏板启动,双手不离开线材,每个线端 0.5 至 2 秒。
5. 扭线是循环的一部分而非第二道工序,因此 0.5 至 2 s 覆盖完整的端头处理。
6. 刃口形式:旋转机头内的圆刀沿径向切入绝缘层,拉除废皮后由扭线夹爪作用于线股。
| 参数 | 规格 |
|---|---|
| 型号 | WPM-191 |
| 线径范围 | AWG 22 至 AWG 14 |
| 线径范围 | 1 至 3 mm |
| 剥线/扭线长度 | 2 至 25 mm |
| 生产效率 | 0.5 至 2 s 每循环 |
| 功率 | 电动 |
| 机器尺寸(长×宽×高) | 300 x 185 x 155 mm |
| 重量 | 18 kg |
| 功能 | 剥线与扭线 |
— 线束制造:1 至 3 mm 线束线两端剥扭,每端 0.5 至 2 秒,踏板解放双手。
— 控制盘柜与开关柜装配:AWG 16 至 AWG 14 电源线,压接管型端子或压缩端子前先扭紧线端。
— 汽车与家电线束线:中等线径引线,整批扭线长度一致,端子到位方式相同。
— 电机与泵引线准备:1.5 至 3 mm 软引线,剥皮时切口不掉股。
— 线束加工外协:AWG 22 至 AWG 14 混线在同一工位,单端节拍决定产线速度。
