气动卧式压接模具 超宽模座 美式端子 阀块气路 JW-AP25

📅 2025-04-25 👁️ 1,307
  • 产品型号: JW-AP25

  • 规格参数

    模具类型: 超宽卧式模具
    压接方式: 气动卧式压接
    应用场景: OTP U型模具、端子机模具、水平和垂直压接模具
    设备类型: 气动自动机
  • 立即询价

JW-AP25 是以超宽卧式模具为核心的气动卧式压接模具。它针对美式端子配置,以完整气动机头形式安装于压接工位,而非散装模组。

压接力来自模体上的气缸:图中可见成对气路、阀块与接头位于框架上部左侧,模座装于铸造底座上。压接高度在模具处设定,因此机头可置于台式底座,也可螺栓固定于现有工位,不受单一压机连杆限制。

模具宽度在压接腔两侧留出空间,这也是采用宽卧式模体的原因:料带、线端与操作者手部在砧座周围均有操作余量。机头整体更换,选型时按端子系列及其所配设备的安装接口确定。

主要特点

1. 气动驱动:滑块由气缸驱动,阀件与接头装于模体,不依赖机械压机连杆。

2. 超宽卧式模具:压接腔位于宽卧式模座内,砧座两侧留有让位空间。

3. 美式端子适用范围:模具按线束组装所用美式端子系列选配,而非对应单一端子料号。

4. 自承式底座:机头装于铸造底座,可置于工作台或螺栓固定于机床台面。

5. 外置气路:管路、阀件与接头自框架外侧可达,调压与检修无需拆解模具。

6. 螺接式模组:压接刀、砧座与送料件以螺钉固定于模体,可单独拆卸。

技术参数

参数规格
型号JW-AP25
类型气动卧式压接模具
模具超宽卧式模具
端子类型美式端子

应用范围

— 在半自动线束设备上气动压接美式环形与铲形端子,每只端子一次冲程。

— 模具自带底座、由气阀驱动循环的台式工位。

— 线束组装前的端子压接,用于已切断剥皮的导线。

— 在现有气动压接工位上替换磨损的宽卧式机头。

— 一副宽模覆盖整个端子系列的短单生产,批次间更换料带。

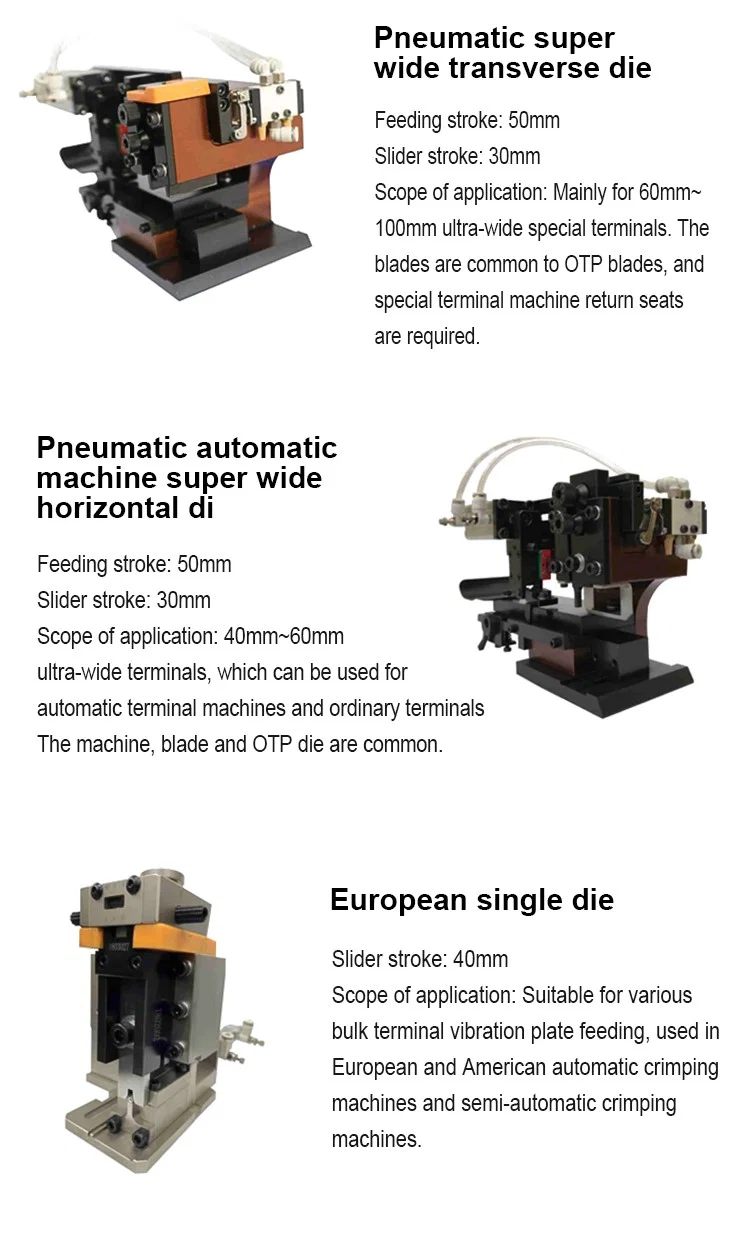

超宽卧式气动压接模具,下方为带橙色部件的欧式单模
