45-40 气动卧式压接模具 OTP U型宽送料槽 JW-AP15
45-40 气动卧式压接模具 OTP U型宽送料槽 JW-AP15 Thumb

45-40 气动卧式压接模具 OTP U型宽送料槽 JW-AP15

📅 2023-01-05 👁️ 813
  • 产品型号: JW-AP15

  • 规格参数

    型号: 45-40
    类型: 气动卧式压接模具
    应用: 端子压接
    功能: 水平和垂直压接
    模具形状: OTP U型模具
  • 立即询价

JW-AP15(45-40)是用于 OTP U 型端子模具的气动卧式压接模具,安装于端子机模具座。型号 45-40 标识该模体在气动卧式系列中的规格。

气动机头自卧式轨道上方闭合模具,气缸体位于压接区后方,气路从模体顶部引出。砧座前方的送料槽宽而开放,端子料带在压接前沿全长得到支撑,不会悬出短轨道边缘。同一模体可配置卧式与立式压接,由模板与安装位置决定。

用于已配置 45-40 模体的气动工位替换,也适用于同一工位需以同一模具系列兼顾卧式与立式压接的场合。

主要特点

1. 气动压接头,气缸体位于压接区后方,气路自模体顶部引出。

2. OTP U 型模座,适用开筒式端子。

3. 同一模体可实现卧式与立式压接配置。

4. 砧座前方为宽开放式送料槽,端子料带支撑至压接位。

5. 端子机模具座安装,直接适配现有工位。

6. 模板螺接于模体,更换压接镶件无需拆下模具。

技术参数

参数规格
型号JW-AP15
模具刻印型号45-40
类型气动卧式压接模具
模具形式OTP U 型
用途端子压接模具
适配端子机模具座
配置卧式与立式压接模具

应用范围

— 运行 OTP U 型开筒端子的气动端子机模具工位。

— 在现有气动工位上替换 45-40 模体。

— 压接宽端子料带、需沿全长支撑的线束产线。

— 需以同一模具系列兼顾卧式与立式压接的工位。

— 端子更换但模体规格不变的压机第二套模具。

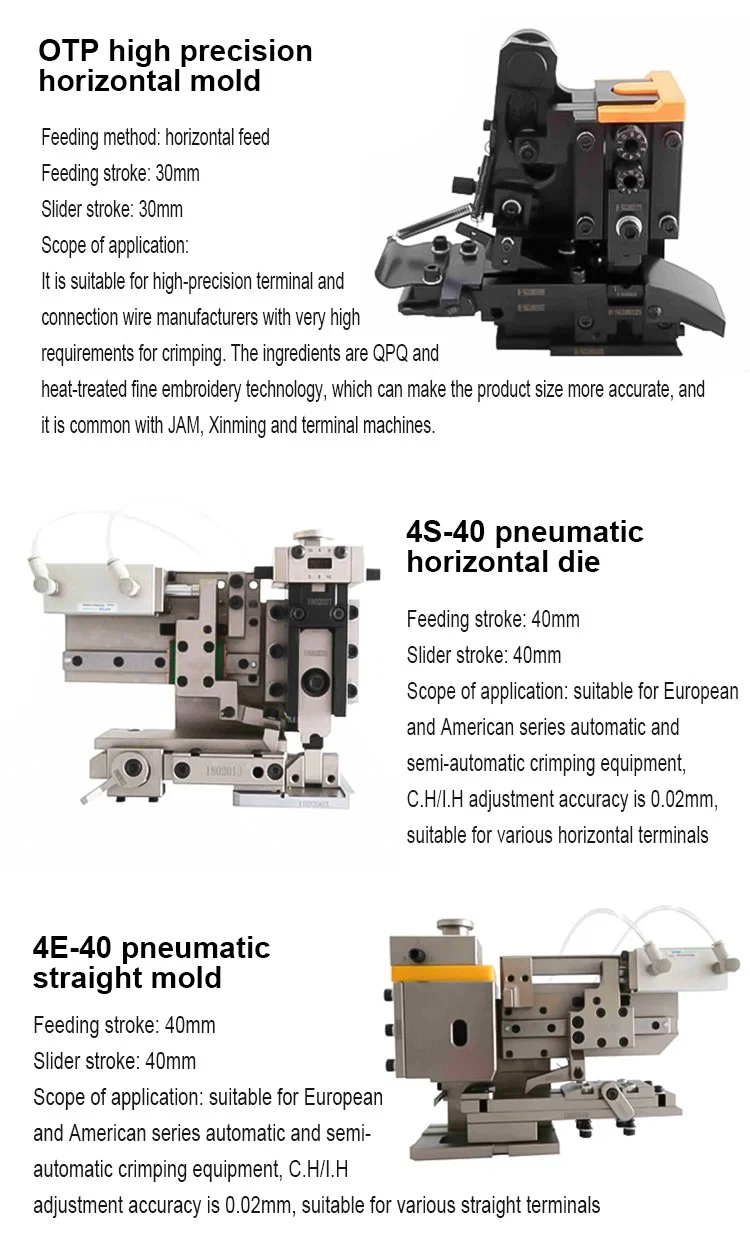

OTP 高精度卧式模具、4S-40 气动卧式模具与 4E-40 直式模具
