气动剥线扭线机 3-25mm 0.4-0.75MPa WPM-3F+T
产品型号: WPM-3F+T
规格参数
型号: WPM-3F+T外观尺寸: 350*230*350mm重量: 15kg电源: 220V/50Hz, 110V/60Hz空气压: 0.4-0.75MPa剥皮长度: 3-25mm速度: 120-30pcs/min- 立即询价

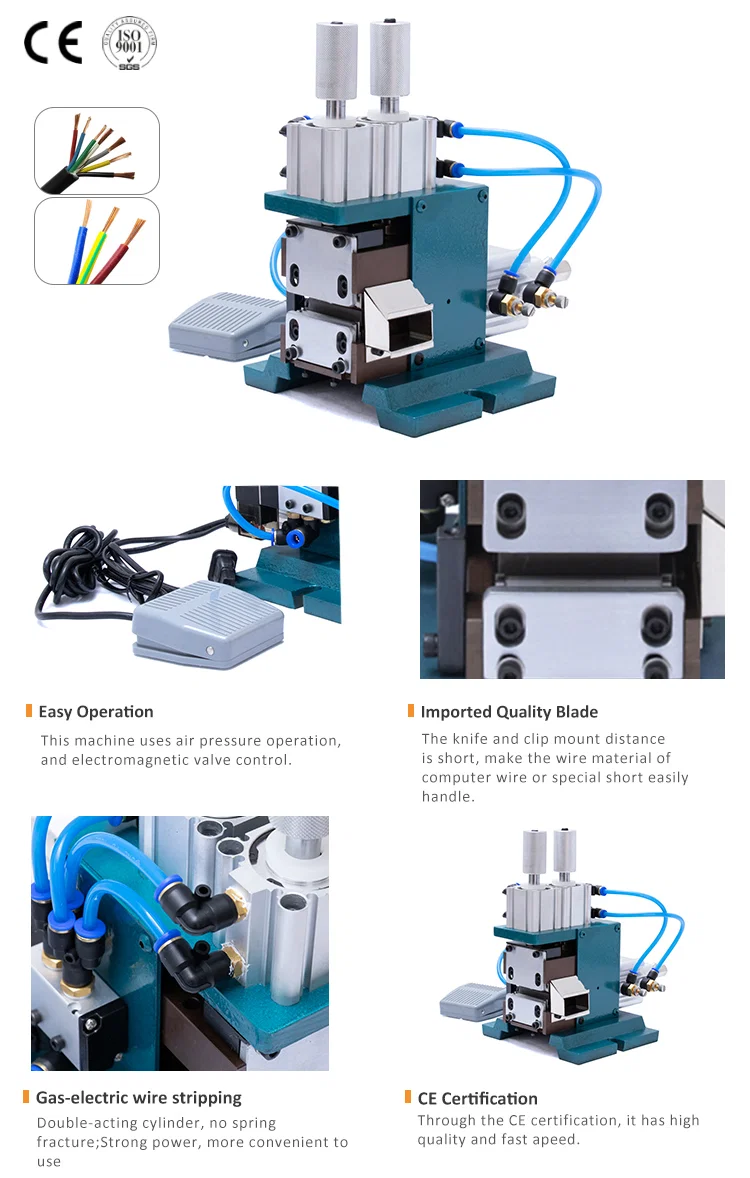

WPM-3F+T 是气动设备,在一个循环内完成线端剥皮与扭线。剥线长度范围 3-25 mm,机头由 0.4-0.75 MPa 气压驱动,供电为 220 V/50 Hz 或 110 V/60 Hz。外形尺寸 350 x 230 x 350 mm,重量 15 kg。
在手工产线上,剥线与扭线是两道工序,通常也由两名操作者完成,扭线长度靠手感决定。这里同一段行程在拉脱绝缘层的同时旋转线芯,因此每个循环的扭线长度与剥线长度对应,线尾不需要二次夹持。与普通立式剥线机相比,增加的扭线头省掉了线芯散开后、在镀锡或压接前还要重新并拢的步骤。
在 WPM 系列中,3F+T 是 20 mm 3F 平台的扭线版本,剥线与扭线长度扩展到 25 mm。WPM-4F+T 量程更宽,为 3-30 mm,每循环可处理 1-10 根线,速度 120-130 次/分,适合多芯电缆而非单根引线。WPM-3FA 走另一条路线,用 200 W 加热元件软化 AWG 18-32 编织线的绝缘层,而不是切断加扭转。
1. 剥线与扭线在一个气动循环内完成,没有第二次装卸
2. 剥线长度 3-25 mm,扭线段按同一设定执行
3. 生产效率标称 120-30 件/分,随剥线与扭线长度增加而下降
4. 气动头工作压力 0.4-0.75 MPa,气路与调压阀装在机架上
5. 双电压配置,220 V/50 Hz 或 110 V/60 Hz
6. 350 x 230 x 350 mm 机架,15 kg,配脚踏开关,双手可一直扶线
| 参数 | 规格 |
|---|---|
| 型号 | WPM-3F+T |
| 功能 | 气动剥线与扭线 |
| 外形尺寸 | 350 x 230 x 350 mm |
| 重量 | 15 kg |
| 电源 | 220 V / 50 Hz,110 V / 60 Hz |
| 气压 | 0.4-0.75 MPa |
| 扭线速度 | 120-30 件/分 |
| 剥线长度 | 3-25 mm |
WPM-3F 系列共用同一套立式剥线平台。基础机型仅剥线,H 型增加加热刀片,T 型一次完成多芯电缆的剥线与扭线。容量与占地对比见下表。
| 参数 | WPM-3F | WPM-4F | WPM-3F+H | WPM-3F+T | WPM-4F+T |
|---|---|---|---|---|---|
| 功能 | 仅剥线 | 加热刀片 | 剥线与扭线 | ||
| 线规(AWG) | AWG 18–32 | AWG 18–32 | AWG 18–32 | ||
| 剥线长度 | 20 mm | 30 mm | 20 mm | 20 mm | 30 mm |
| 气压 | 0.5-0.7MPa | 0.5-0.8MPa | 0.5-0.7MPa | 0.5-0.7MPa | 0.5-0.8MPa |
| 尺寸(长×宽×高) | 260×150×270 mm | 320×190×320 mm | 260×150×270 mm | 260×150×270 mm | 320×190×320 mm |
| 净重 | 14 kg | 18 kg | 14 kg | 14 kg | 18 kg |
| 包装 | 木箱,标准出口包装 | ||||
— 线束组装:单根引线在镀锡或装入端子前完成剥线与扭线
— 接地线准备:线芯扭成紧实线尾以便压接环形端子
— 控制柜与开关柜配线:为螺钉压线端子准备安装线
— 家电与电机引线组装:线尾扭绞,防止运输中线芯散开
— 传感器与仪表线缆组装:细导线端头在焊接前并拢
