  • 产品型号: JW-BL01

  • 规格参数

    材质: 日本DC53钢材
    硬度: 60度
    使用寿命: 5000万次以上
    适用设备: OTP端子压接机
    加工工艺: 真空热处理
  • 立即询价

JW-BL01 是用于自动端子压接机的 OTP 规格压接刀片。它是 OTP 压接模具中的切断件:在压接行程前将线端切齐并切开绝缘层,随机连续作业而不拆下。该件属于线束车间的备件,而非独立设备。

刀片由日本 DC53 钨钢磨制,真空热处理至硬度 60。DC53 在该硬度下的刃口保持能力远优于普通模具钢,剥线刃口在绞合铜线上不易倒圆,额定寿命 5000 万次以上。平板式 OTP 刀体带双刃剥线刀口,两侧绝缘层切深一致,切口呈方形肩部而非撕裂状。

该刀片适配端子压接机的标准 OTP 模具,可在不改动工装设定的前提下替换磨损、崩刃或抛光失效的刀片。由于刀口尺寸取决于端子与线材规格,订购时按设备型号与端子编号确认。产线常备一套备用刀片。

主要特点

1. 材质:日本 DC53 钨钢,侧重高硬度下的耐磨性,而非单纯韧性。

2. 硬度:真空热处理后 60 HRC,为剥线刃口在铜线上保持锋利且不崩刃的区间。

3. 寿命:额定 5000 万次以上,据此确定运行中端子机的换刀周期。

4. OTP 规格:平板刀体配双刃剥线刀口,两侧绝缘壁切深一致。

5. 安装:单个圆孔固定,刀片定位于现有模具销轴,一颗螺钉锁紧。

6. 适配:用于端子压接机的 OTP 模具,按在用端子与线材规格匹配。

技术参数

参数规格
型号JW-BL01
刀片类型OTP 压接刀片
材质DC53 钨钢
硬度60 HRC
热处理真空
使用寿命5000 万次以上
固定方式单个圆孔安装(如图)
应用端子压接机、线束制造

应用范围

— 配 OTP 模具的自动端子压接机:压接行程前的线端切齐与剥皮。

— 使用 PVC 与 XLPE 绝缘绞合线的线束装配线,剥皮长度短且须保持切面平齐。

— 在多个端子编号间共用的端子机,刀片随模具一同更换。

— 返修或进口 OTP 模具,需配与现有刀架匹配的替换刀片。

— 预防性维护,在刃口磨损表现为散丝或绝缘肩部毛糙之前更换刀片。

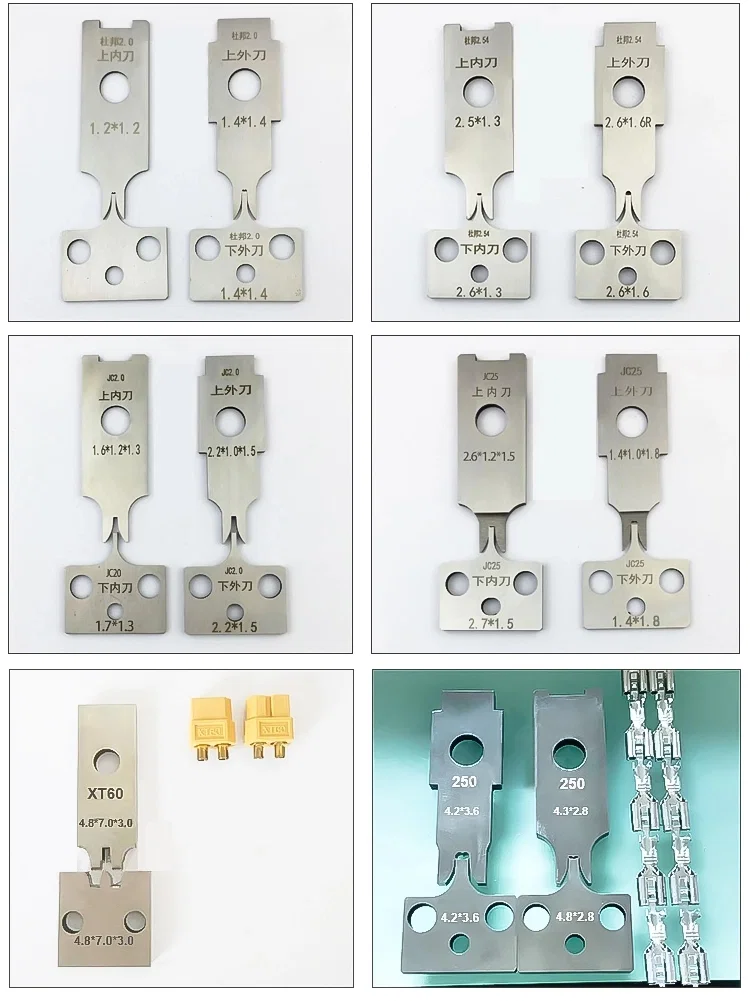

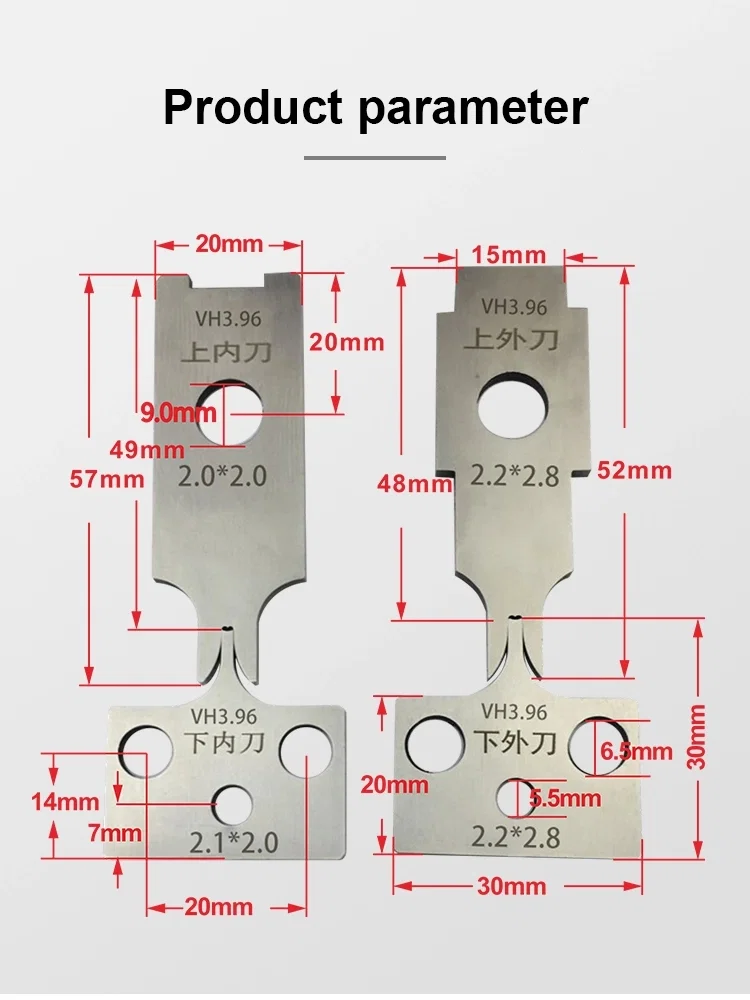

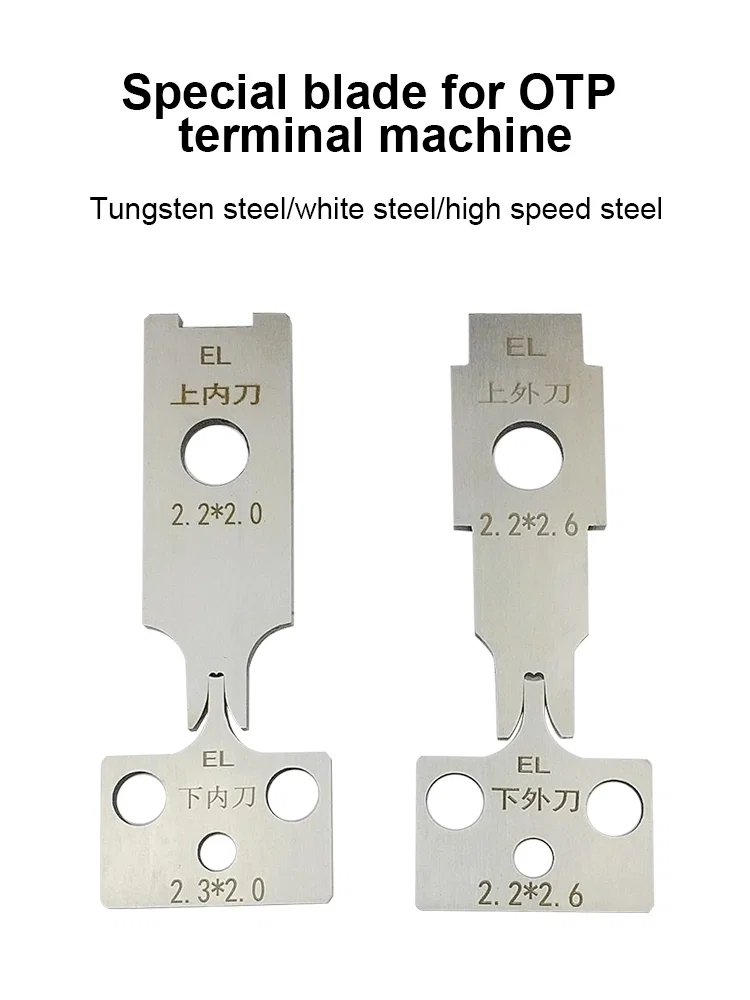

常规端子机刀片组,标注 1.0、1.25、2H1.5、PH2.0、XH2.54 与 VH3.96VH3.96 上下压接刀片尺寸图,标注毫米尺寸Dupont 2.0、JC25、XT60 与 250 端子压接刀片组,网格排布特殊 OTP 端子机刀片,标记 EL,规格 2.2x2.0 与 2.2x2.6
