散装端子振动盘压接机 2.0T 120件/分 WPM-160

📅 2025-04-25 👁️ 1,320
  • 产品型号: WPM-160

  • 规格参数

    型号: WPM-160
    尺寸: 450*800*1200(MM)
    电压: AC220V/50Hz
    重量: 160kg
    消耗功率: 电机250W,工作灯60W,振动板120W
    压接能力: 2.0T
    滑块行程: 30mm
    压接速度: 120pcs/MIN
    闭合高度: 126mm
    调整闭合高度: 10mm
    送料速度: 60~70个/分钟(常规端子)
  • 立即询价

WPM-160 是散装端子半自动压接机,端子由振动料斗经直线轨道送入工装。压机能力 2.0 T,滑块行程 30 mm,闭合高度 126 mm,闭合高度可调 10 mm。产能可达 120 件/分钟,落地机架 450 x 800 x 1200 mm,重 160 kg。

散装端子通常由人工逐个放入,操作者被绑在模具上,压接位置还会随班次漂移。WPM-160 由料斗定向并排队,轨道将端子送至压接点,操作者只负责线材。闭合高度可调范围 10 mm,一台压机可跑不同高度的端子系列,不必在工装下加垫片。

与本组 JW-CM10 相比,WPM-160 是专用压机:不裁切、不剥皮、不扭线,但以 120 件/分钟自动送散装端子,而 JW-CM10 需用盘装带料端子。与 WPM-2P_64P 相比,端子系列也不同:此处为散装单粒端子,彼处为 IDC 排线连接器。端子以散装采购而非盘装时,选此机型。

主要特点

1. 2.0 T 压接能力,30 mm 滑块行程,适用于机械压机机架闭合的散装端子

2. 闭合高度 126 mm,可调 10 mm,端子高度在压机上修整,不靠垫片

3. 120 件/分钟产能:料斗与轨道连续排队,节拍由压机而非人手决定

4. 工装与刀片整组更换,刀片对额定 50 万次压接后更换

5. 主电机 250 W,料斗驱动 120 W,工作灯 60 W,AC 220 V/50 Hz,气路带过滤调压阀;压接为电机驱动的受控行程,而非脚踏冲击模具

6. 启停按钮位于机架正面,循环由脚踏开关触发,双手可留在模具线之外的线材上

技术参数

参数规格
型号WPM-160
机器类型带振动盘散装端子半自动压接机
压接能力2.0 T
滑块行程30 mm
压接速度120 件/分钟
闭合高度126 mm
闭合高度可调10 mm
功耗电机 250 W,工作灯 60 W,振动盘 120 W
电压AC 220 V / 50 Hz
机器尺寸(长×宽×高)450 x 800 x 1200 mm
重量160 kg

应用范围

— 电源线与延长线:绝缘环端与叉端散装端子压接,120 件/分钟

— 使用散装端子库存而非盘装带料的汽车线束工位

— 家电源线:不同机型端子高度不一的线端组件

— 控制柜配线:随套件领取的散装管型端子与端子压接

— 备有大批散装端子的加工厂:换料斗即可,不必为每种端子换盘

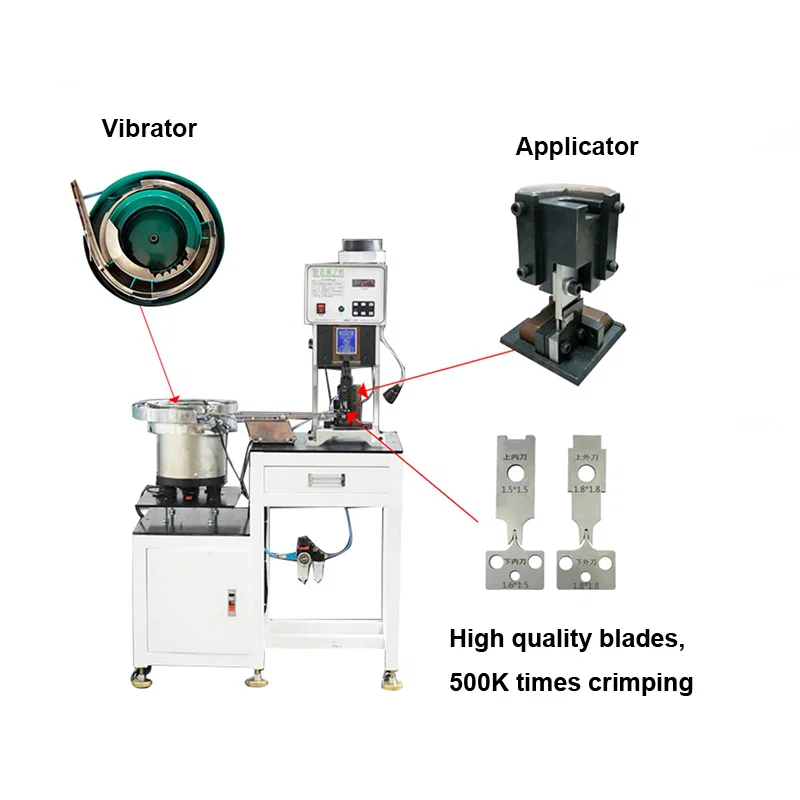

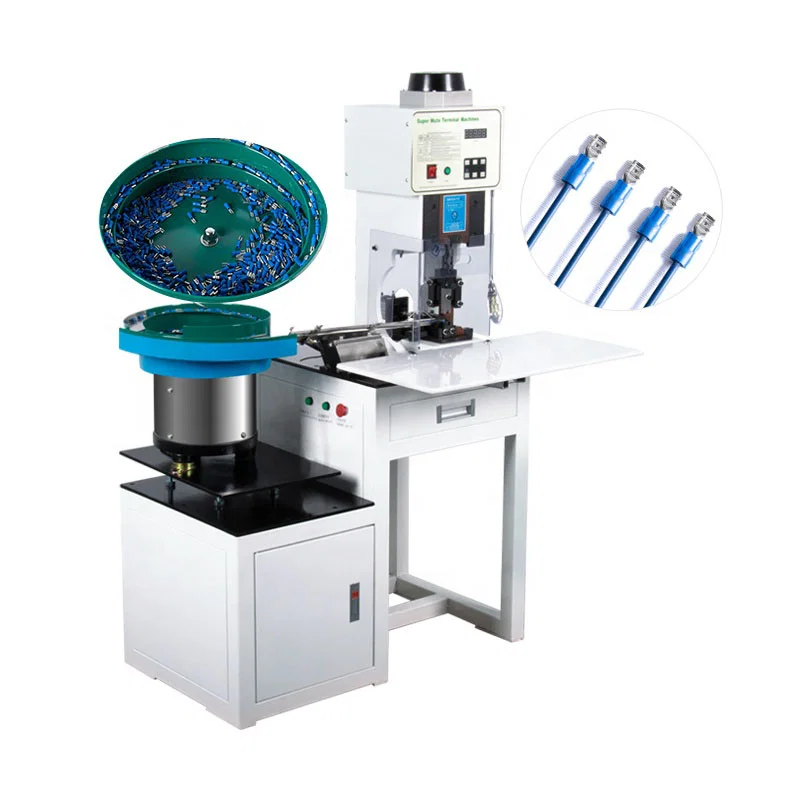

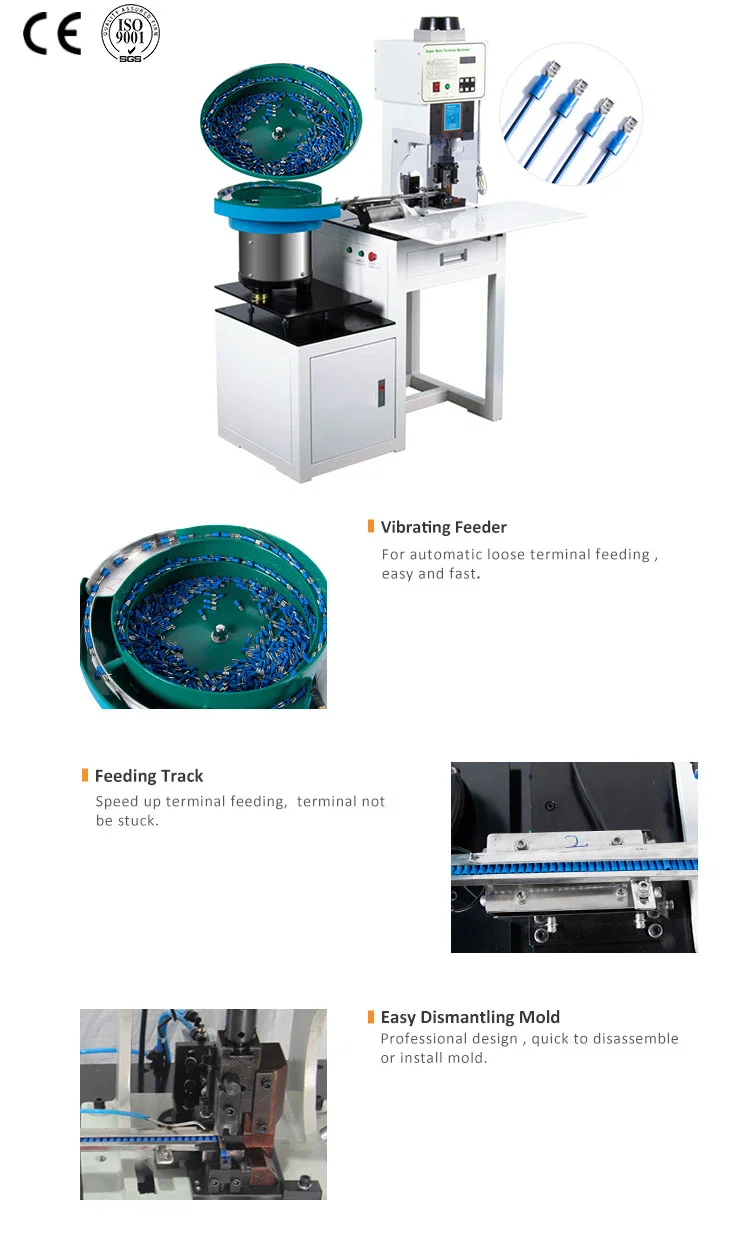

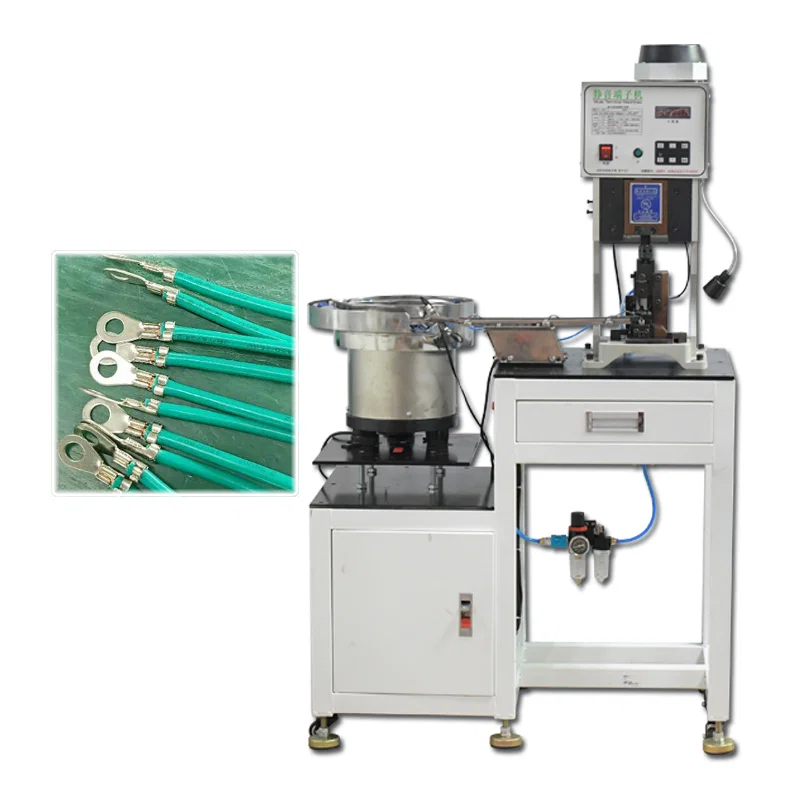

散装端子半自动压接机,配振动料斗与绿色端子样品散装端子压接机,料斗内蓝色端子与蓝色绝缘端子端子压机上标注的振动料斗、工装与压接刀片压接机配振动送料器、送料轨道与快拆模具压接完成的端子排列,红、蓝、黄、绿绝缘套管
Loose Terminal Vibration Feed Crimper WPM-160
