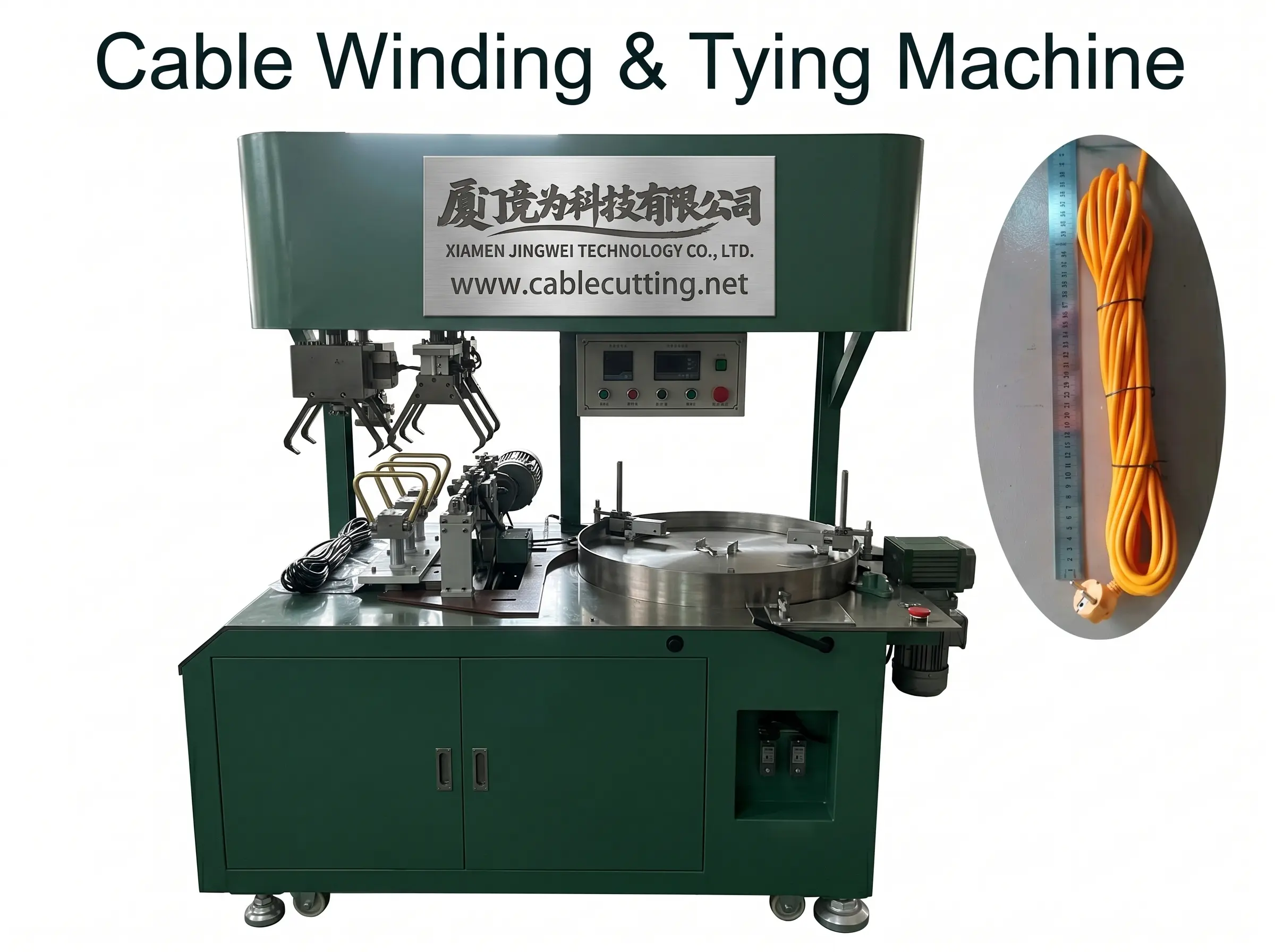

长线缆三道扎线机 4-8mm 每捆3-20m WPM-83T
长线缆三道扎线机 4-8mm 每捆3-20m WPM-83T Thumb 长线缆三道扎线机 4-8mm 每捆3-20m WPM-83T Thumb
Video Thumbnail

长线缆三道扎线机 4-8mm 每捆3-20m WPM-83T

📅 2025-04-25 👁️ 1,207
  • 产品型号: WPM-83T

  • 规格参数

    型号: WPM-83T
    管材/电线/电缆类型: AC / DC / USB 等
    线材外径: 4 - 8 毫米
    收卷部距离: 120 - 220 毫米
    收线长度: 3 - 20 米
    收卷速度: 可调
    捆扎外径: ≤ 50 毫米
    生产率: 250 - 380 件/小时
    压缩空气连接: 0.7 - 0.8 MPa
    电源: 110, 220 V (50 - 60 Hz)
    功率: 3.5 kW
    尺寸: 1900 * 750 * 1900 毫米
    重量: 500 kg
  • 立即询价

WPM-83T 将线缆绕成长线捆,并在一次走料中沿长度方向打三道扎带。适用 4-8 mm 线缆,每捆 3 至 20 m,扎带外径最大 50 mm,3.5 kW 驱动,机架尺寸 1900 x 750 x 1900 mm。

20 m 长的线段无法手工均匀折叠:三道扎带要靠目测分布并拉到相同张力,线圈重量也使人无法一手扶住一手扎线。在 83T 上,线捆在动力转台上绕制,三个扎线机头沿长度方向固定在各自位置,操作员放入线头、取出成品线捆,产能 250-380 件/小时。

这是该组中唯一在 3-20 m 直线段上三点扎线的机型。40XL、81M3、81M 和 82M 将线缆折成 8 字形,在中央扎一道或两道,其中 82M 最长至 8 m。在线径 4-8 mm 区间,83T 位于 81M(6.2 mm)与 82M(10 mm)之间,其 500 kg 机架用于承载更长更重的线捆。

主要特点

1. 长线绕制:3-20 m 线缆形成直线线捆,而非折叠的 8 字形。

2. 一次走料沿线捆长度方向在固定位置打三道扎带。

3. 线径 4-8 mm,适用电源线、多芯引线和粗单芯线。

4. 扎带外径最大 50 mm,适配 8 mm 线缆线捆的体积。

5. 产能 250-380 件/小时,每件包含数米线缆。

6. 3.5 kW 驱动,电源 110/220 V、50-60 Hz,外形 1900 x 750 x 1900 mm,重 500 kg,配动力旋转台。

技术参数

参数规格
型号WPM-83T
线径4 - 8 mm
绕线长度3 - 20 m
生产效率250 - 380 件/小时
扎线外径≤ 50 mm
扎带数量每捆 3 道
电源110 / 220 V(50 - 60 Hz)
功率3.5 kW
机器尺寸(长×宽×高)1900 x 750 x 1900 mm
重量500 kg

应用范围

— 长电源引线:10-20 m 设备供电线绕制并三道扎线,便于发运。

— 建筑线与多芯电缆:4-8 mm 线缆绕至 50 mm 扎线,送工地交付。

— 焊机与重载电缆:长线段三道扎线以保持线圈形状。

— 发电机与船用线组:8 mm 引线按长度绕制,待安装。

— 线缆 OEM 长尺订单:3-20 m 定长绕制并按单扎线。

Length Cable Winding 3-Tie Machine WPM-83T
