自动计米裁线绕线捆扎机 线径1-10mm 260mm线圈 JW-F01

📅 2026-05-07 👁️ 1,085
  • 产品型号: JW-F01

  • 规格参数

    自动线长测量切割绕线捆绑机 竞为-F01
    产地 中国厦门
    型号 JW-F01 / JW-M01 / JW-M02
    线外径范围 OD 1–10mm(可定制)
    最大绕线直径 260mm(可定制)
    最大线圈外径 230mm
    最小线圈内径 70mm
    最大线圈高度 100mm
    最大宽度 110mm(可定制)
    最大线圈重量 10 kg
    绕线速度 700rpm(可定制)
    气压 0.4–0.65MPa
    电源 110/220VAC, 50/60Hz
    外形尺寸 950×950×950mm
    机器重量 170kg (JW-F01) / 230kg (JW-M02)
  • 立即询价

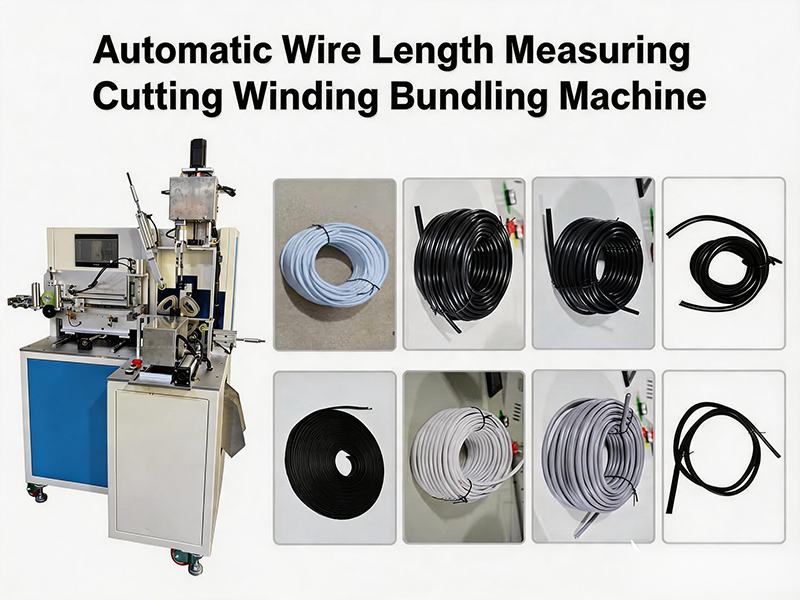

JW-F01 是一台自动绕线机,在一条连续流程中完成线材的计米、切断、绕线与捆扎。适用外径 1 至 10 mm 的线材,可绕制直径 260 mm、重 10 kg 的线圈,转速 700 rpm。线缆厂与线束厂用它把整卷线材转为包装好的线圈,操作者无需守在收线盘旁。

主要特点

  • 五工位连线 — 送线、计米、切断、绕线与捆扎出料集成一体,线圈下线即可包装。
  • 无人化运行 — 程序可连续运行 24 小时无需值守,一人可看管多台,较手工绕线提升五到十倍。
  • 闭环伺服控制 — 分辨率达 0.01 mm,绕线节距误差在 0.02 mm 内,张力波动不超过 0.5 N。
  • 排线整齐 — 伺服与传感器协同,避免重叠、交叉与松散,线圈在包装与运输中保持稳定。
  • 配方调用 — 参数存于程序中,重复订单按同一数据复现,无需重新手工示教。
  • 保护完善 — 断线、缺料、过载、低气压与超温报警会在产品报废前停机。
  • 机架紧凑 — 950 × 950 × 950 mm 占地,噪音低,适应现有车间布局。

技术参数

型号JW-F01、JW-M01、JW-M02
产地中国厦门
线材外径1–10 mm,可定制
最大绕线直径260 mm,可定制
最大线圈外径230 mm
最小线圈内径70 mm
最大线圈高度100 mm
最大线圈宽度110 mm,可定制
最大线圈重量10 kg
绕线速度700 rpm,可定制
气压0.4–0.65 MPa
电源110/220 V AC,50/60 Hz
机器尺寸(长×宽×高)950 × 950 × 950 mm
重量170 kg(JW-F01),230 kg(JW-M02)

应用范围

  • 建筑布线与设备电缆的成卷出货
  • 按固定线圈规格包装的网络与控制电缆
  • 为装配线准备的家电线束供料盘
  • 绕成零售与样品数量的小线规线材

为什么选择这款

线圈直径、线圈宽度与绕线速度均可定制,出料规格配合包装纸箱,而非让纸箱迁就设备。作为线材切断捆扎设备,它把独立的计米台、切断机与绑扎工位合并为一条连线流程。设备在厦门工厂制造,发货前按买方样品设定绕线程序。随机提供全自动线材加工机的远程调试与参数复核,缩短从安装到满产的爬坡期。
