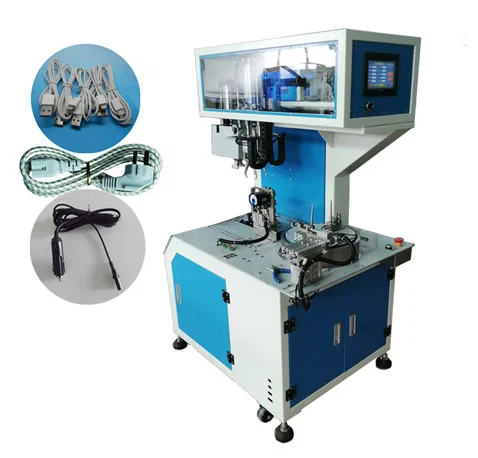

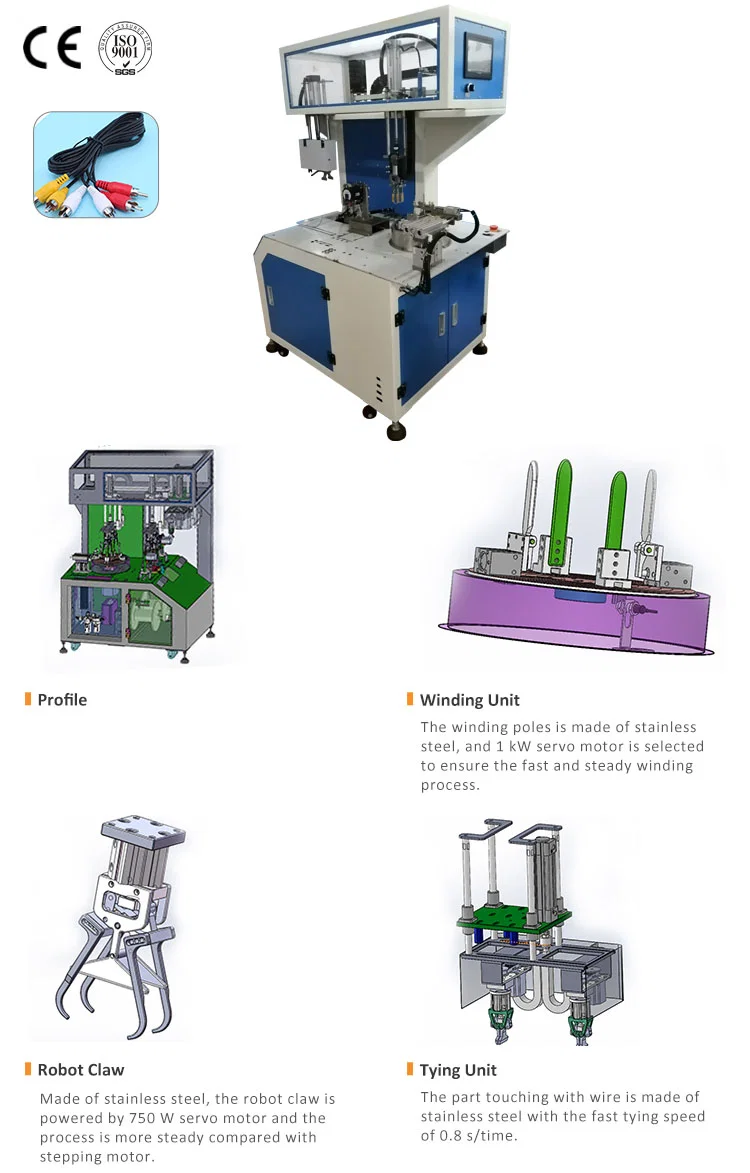

WPM-81M3 将交流、直流和 USB 线缆折叠成 8 字形,每个线圈用一道扎带收束。适用线径最大 4 mm,绕线间距 45-80 mm,线长可达 3 m,扎线外径 20 mm。
在台面上手工处理 1 m USB 线需要折叠三次、扎一道带,圈数会随批量漂移。81M3 逐件保持圈数与扎线位置,标称在绕线长度 1 m、3 圈时为 1800 件/小时;扎线在循环内完成,操作员只需放入线头并取出成品线圈。
它与 40XL 同为 4 mm、3 m、20 mm 扎线和 1800 件/小时的规格,二者的区别在于平台而非产能:81M3 采用 81 机架,配 HMI 面板和封闭机柜门,与 81M、82M 共用备件;40XL 则是独立的 40 系列机型。6.2 mm 线缆应选 81M,10 mm 选 82M。
主要特点
1. 8 字形单道扎线,适用于小线径交流、直流和 USB 线缆。
2. 线圈宽度 45-80 mm,匹配 0.5-3 m 的消费类引线。
3. 线径最大 4 mm,覆盖 USB 线、充电线和小型电源线。
4. 单道扎线,最大外径 20 mm,头端长度 0-130 mm 可调。
5. 绕线长度 1 m、3 圈时标称产能 1800 件/小时。

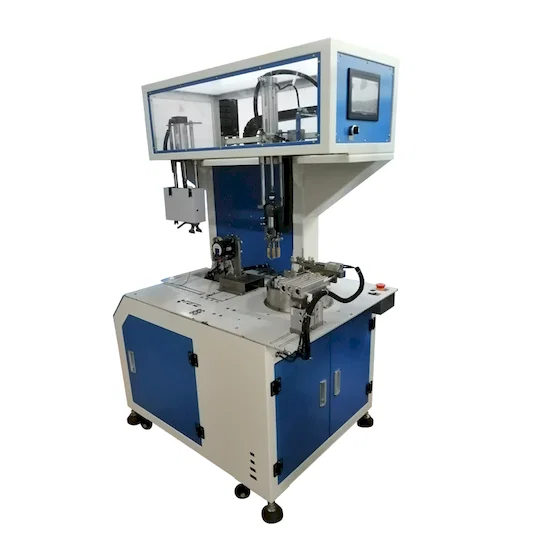

6. 81 机架配 HMI 面板与封闭机柜;气源 0.55-0.65 MPa,电源 110/220 V,功率 2000 W 以下,重 160 kg。
技术参数
| 参数 | 规格 |
|---|
| 型号 | WPM-81M3 |
|---|
| 成品形状 | 8 字形,单道扎线 |
|---|
| 适用线材 | 交流 / 直流 / USB 等 |
|---|
| 线径 | ≤ 4 mm |
|---|
| 绕线间距 | 45 - 80 mm |
|---|
| 绕线长度 | ≤ 3 m(视线径而定) |
|---|
| 绕线速度 | 可调 |
|---|
| 扎线外径 | ≤ 20 mm |
|---|
| 头端长度 | 0 - 130 mm |
|---|
| 尾端长度 | > 0 mm |
|---|
| 生产效率 | 1800 件/小时(绕线长度 1 m,3 圈) |
|---|
| 气源 | 0.55 - 0.65 MPa |
|---|
| 电源 | 110 / 220 V(50 - 60 Hz) |
|---|
| 功率 | ≤ 2000 W |
|---|
| 机器尺寸(长×宽×高) | 1040 x 720 x 1540 mm |
|---|
| 重量 | 160 kg |
|---|
应用范围
— 线束工位:USB 线和充电线在组装前绕制并单道扎线。
— 电源线组:1-3 m 线材折至 45-80 mm 宽度,供纸箱包装。
— 直流适配器引线:输出线按固定宽度绕制,插头不接触扎带。
— 消费电子 OEM:8 字形线圈在同一产线上计数装袋。
— 代工装配:小线径交流、直流和 USB 线在一台机头上切换生产。
