大平方电缆旋转剥皮机 15-44mm 1000mm WPM-N5010

📅 2025-04-23 👁️ 312
  • 产品型号: WPM-N5010

  • 规格参数

    最大剥皮长度: 1000mm
    切割丝径范围: 15-44mm
    剥皮长度设定单位: 0.01mm
    切割深度设定单位: 0.01mm
    最大剥皮层数: 1-2层
    工作电源: AC220V/50/60Hz
    功率: 2000W
    外形尺寸: 1680*680*1300mm
    重量: 380kg
  • 立即询价

WPM-5010 是面向 15 至 44 mm 电缆的大平方旋转剥皮机。最大剥皮长度 1000 mm,剥皮长度与剥切深度均以 0.01 mm 步进设定,单次可剥 1 至 2 层。驱动功率 2000 W,电源 AC 220 V、50 或 60 Hz,落地机架尺寸 1680 x 680 x 1300 mm,重 380 kg。

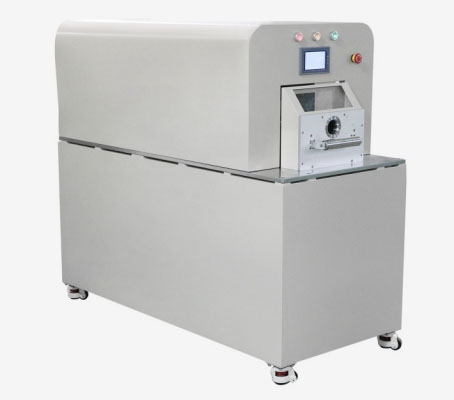

在 15 至 44 mm 电缆上手工剥外护套,是线束车间风险最高的工序:电缆不圆或壁厚不均时,按护套设定的刀片会切到线芯。WPM-5010 由机头前部夹具夹持电缆,环形刀片绕电缆旋转,深度与长度在触摸屏上以 0.01 mm 设定,切割随护套走而不随手工走。机头上方设三色灯柱与急停按钮,整机带脚轮移动。

在本组机型中,本机产能余量最大。WPM-25-290 上限为 3.0 mm2 线芯与 290 mm 护套长度,WPM-012 面向低至 AWG 34 的排线,绞线机型则只处理线端。WPM-5010 是本组唯一可剥 15 mm 以上电缆直径、也是唯一达到 1000 mm 的机型。

主要特点

1. 大电缆能力:外径 15 至 44 mm,圆形与方形结构均可,通孔式旋转机头配前置夹紧手柄,使电缆与刀片保持垂直。

2. 最大剥皮长度 1000 mm,为本组最长,适合连接器尾壳而非短线头作业。

3. 剥皮长度与剥切深度均在触摸屏上以 0.01 mm 步进设定,换线时调用同一程序即可,无需重新测量。

4. 2000 W 驱动,AC 220 V、50 或 60 Hz,落地机架 1680 x 680 x 1300 mm,重 380 kg,配脚轮便于跨工位移动。

5. 仅剥外护套,不绞线、不分芯;多层剥皮单次限 1 至 2 层。

6. 刀片形式:环形刀片随机头旋转切削护套,深度以 0.01 mm 步进控制,而非按线径固定刀口间隙。

技术参数

参数规格
型号WPM-5010(目录编号 WPM-N5010)
最大剥皮长度1000 mm
适用线径范围15 至 44 mm
剥皮长度设定单位0.01 mm
剥切深度设定单位0.01 mm
最大剥皮层数1 至 2 层
电源AC 220 V,50/60 Hz
功率2000 W
机器尺寸(长×宽×高)1680 x 680 x 1300 mm
重量380 kg

应用范围

— 充电枪线束:15 至 44 mm 充电线,护套剥至 1000 mm 以露出连接器尾壳与接地线。

— 新能源与电池包线束:大平方电源线在压接端子前剥外护套,不划伤线芯。

— 配电与开关柜:馈线电缆预制,开出长护套窗口以连接母排与端子。

— 风电、光伏与工业机械布线:大直径软电缆,可在现场或车间逐层剥除护套。

— 轨交与船舶线束:重型多芯电源电缆,手工刀切一旦伤及护套内层即整根报废。
