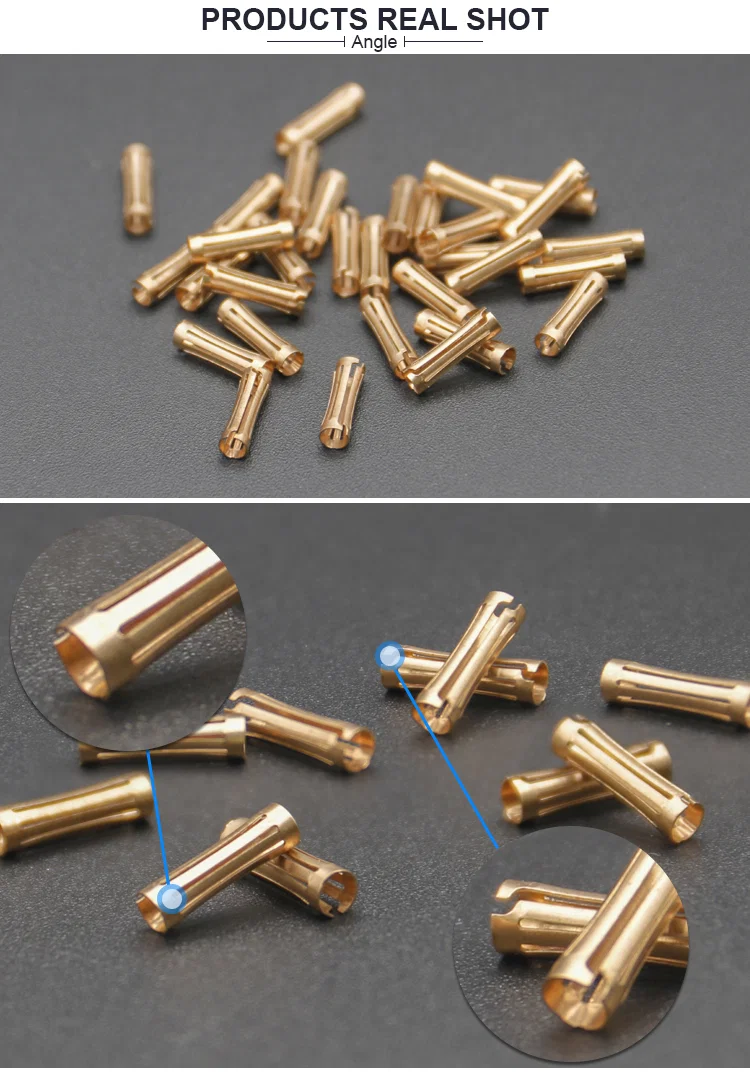

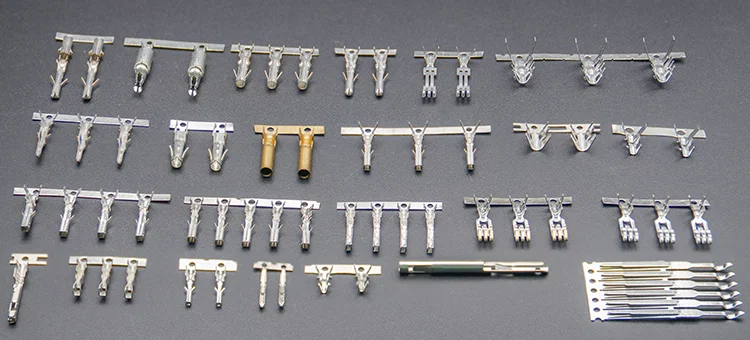

JW-TC07 为冲压成型的筒形接触套,属灯笼形或鼓形结构,筒壁沿周向开纵向缝,由壁体本身充当弹簧。由料带方变圆成型,入口为平直导入段,对插针落位处为圆形工作段。本体可选黄铜、磷铜、铍铜或不锈钢 SUS304/SUS301,镀锡、镍、银或金。
由于接触力由开缝筒壁而非独立弹簧产生,壁厚、缝长与料带硬度这三项决定插入力与保持力。这三项也是高速冲压中最先漂移的变量,因此零件用轮廓投影仪与 2.5D 测量仪检验,料带做拉力与硬度测试。镀层顺序可调换,先冲后镀或先镀后冲,取决于接缝边是否需要被覆。
相对 JW-TC06 这一平式公端焊脚,本件属插座侧,形状本身承担功能。相对 TC01 至 TC04 这些将筒体压接到多股线上的压接端子,TC07 提供弹性接触本体,通常固定在塑料壳体内。需以确定力夹持而非卡扣锁定的插针场合选用本件。
主要特点
1. 筒壁沿周向开纵向缝形成弹片,接触力来自壁体与料带硬度,而非独立弹簧或机加工笼套。
2. 本体由方变圆成型,入口为平直导入段,对插针接触处为圆形工作段。
3. 除黄铜与 SUS304/SUS301 外,另可提供铍铜与磷铜,决定反复插拔后能保持多少接触力。
4. 四种镀层覆盖从成本导向的锡到用于低而稳定接触电阻的金,成品颜色为材料本色、金或银。
5. 在进口日本高速精密冲压机上生产,缝形几何在料带速度下得以保持。
6. 检验使用高精度投影仪、2.5D 测量仪、拉力试验机与硬度计,缝宽、筒形与料带硬度均实测而非目测抽看;起订量 5000 pcs,现货 3-5 天或批量 7-15 天,附 UL、SGS、CE、ISO9001、ROHS、REACH 与 TUV 资料。
技术参数
| 参数 | 规格 |
|---|
| 型号 | JW-TC07 |
|---|
| 产品类型 | 冲压灯笼弹片接触套,方变圆成型 |
|---|
| 材质 | 4 种可选:黄铜、磷铜、铍铜、不锈钢 SUS304/SUS301 |
|---|
| 表面处理 | 4 种可选:镀锡、镀镍、镀银、镀金 |
|---|
| 电镀顺序 | 2 种路线:先冲后镀,或先镀后冲 |
|---|
| 形状 | 可按图定制 |
|---|
| 颜色 | 材料本色、金、银 |
|---|
| 氧化试验 | 盐雾试验 |
|---|
| 生产设备 | 进口日本设备、高速精密冲压机 |
|---|
| 检测设备 | 4 个工位:高精度投影仪、2.5D 测量仪、拉力试验机、硬度计 |
|---|
| 起订量 | 5000 pcs |
|---|
| 认证 | 7 项:UL、SGS、CE、ISO9001、ROHS、REACH、TUV |
|---|
| 包装 | 塑料袋 + 纸箱 |
|---|
| 交期 | 现货 3-5 天,批量 7-15 天 |
|---|
应用范围
— 线对板与板对板连接器:开缝筒体压入塑料壳体,以弹力夹持对插针,无卡扣可磨损。
— 音响、照明与传感器插头插座组件:需反复插拔而不失接触力的鼓形触点。
— 汽车连接器壳体:磷铜或铍铜筒体按盐雾环境镀覆,装于密封壳体内。
— 继电器与开关组件:成型套用作动触点弹簧,平片占位过大的场合。
— 测试插座与探针治具:镀金筒体每班与器件针脚接触多次,接触面不积氧化。
