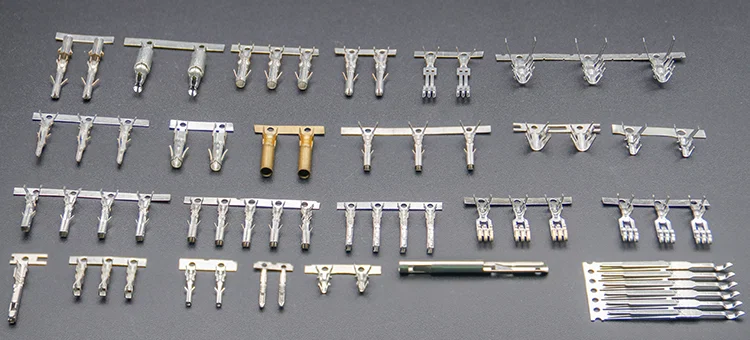

JW-TC03 为 5.08 mm 免焊管形插头端子,厂商归类为针式压紧端子,用于压接导线后插入配套插座。由黄铜、磷铜、铍铜或不锈钢 SUS304/301 成型,镀层为锡、镍、银或金,最小起订量 8,000 pcs,可提供 OEM/ODM 生产。
引线焊入插头时,焊料沿线股上爬,弯折几次后导线就在接头后方断裂,而现场重做注塑组件并不现实。JW-TC03 以压接替代该焊点:压接筒压紧剥好的导体,管形插头体以整周进入插座,连接可反复插拔而无需烙铁。镀层按环境选择——一般室内用锡,温度或微动磨损较大时用镍、银。
与其他 JW-TC 件的区别在对插端。JW-TC02 为 4 芯 5.08/4.2 mm 端子,配 4 位壳体;JW-TC01 为 2.54 mm 4 位插座;JW-TC04 为适配 Molex Mini-Fit Jr 的 4.2 mm 端子;JW-TC03 为单芯 5.08 mm 管形插头,用于每次端接一根导体、插座为单路的场合。它与 JW-TC02 同为 5.08 mm 间距,工装与治具可共用。
主要特点
1. 5.08 mm 管形插头结构:圆插头体以整周进入插座,而非平舌接触。
2. 免焊压接端接,线束由机械压缩,端子后方的导线保持柔软。
3. 基材为黄铜、磷铜、铍铜或不锈钢 SUS304/301,需保持弹力的部位用铜合金。
4. 锡、镍、银、金镀层,颜色保留材料本色或做金、银处理以识别镀层。
5. 单路 5.08 mm 规格,与 4 芯 JW-TC02 同间距。
6. 起订量 8,000 pcs,提供 OEM/ODM 服务,通过 UL、SGS、MSDS、CE 与 ISO9001 认证。
技术参数
| 参数 | 规格 |
|---|
| 型号 | JW-TC03 |
|---|
| 产品名称 | 针式压紧端子(免焊管形插头端子) |
|---|
| 端子规格 | 5.08 mm |
|---|
| 材质 | 黄铜、磷铜、铍铜、不锈钢 SUS304/301 |
|---|
| 表面处理 | 镀锡、镀镍、镀银、镀金 |
|---|
| 颜色 | 材料本色、金、银 |
|---|
| 起订量 | 8,000 pcs |
|---|
| 认证 | UL、SGS、MSDS、CE、ISO9001 |
|---|
| 服务 | OEM / ODM |
|---|
应用范围
— 扬声器与功放接线:单根导体压接至管形插头,插入 5.08 mm 插座。
— 电源输出引线:工业与消费电源的可拆卸直流引线端接。
— 控制盘柜:接线端子上的单路可插拔连接,螺钉接线维护太慢的场合。
— 汽车与摩托车线束:附件引线在插头端免焊端接。
— 现场服务与改造:用压接工具而非烙铁在现场重做损坏引线。
