重型电缆裁切剥皮机 10-400mm² WPM-10-300mm and WPM-10-400mm
重型电缆裁切剥皮机 10-400mm² WPM-10-300mm and WPM-10-400mm Thumb 重型电缆裁切剥皮机 10-400mm² WPM-10-300mm and WPM-10-400mm Thumb
Video Thumbnail

重型电缆裁切剥皮机 10-400mm² WPM-10-300mm and WPM-10-400mm

📅 2025-04-26 👁️ 1,761
  • 产品型号: WPM-10-300mm and WPM-10-400mm

  • 规格参数

    型号: WPM-10-300mm 和 WPM-10-400mm
    导体横截面: 10-300 mm² 和 10-400 mm²
    切割长度: 10-99,999.9 mm
    切割长度公差: 0.002 * L(L=切割长度)
    剥皮长度(第一面): 1-1,000 mm
    剥皮长度(第二面): 1-300 mm
    导管直径: 15-50 mm
    刀片材料: 优质进口钢材
    显示方式: 10英寸触摸屏
    驱动方式: 32辊驱动
    进料方式: 按皮带
    备注: 特殊应用可通过发送样品进行定制
  • 立即询价

WPM-10-300mm 与 WPM-10-400mm 分别是适用于 10-300 mm2 与 10-400 mm2 导体的重型电缆裁切剥皮机。裁线长度 10-99,999.9 mm,公差 0.002 x L。I 侧剥皮 1-1,000 mm,II 侧经 15-50 mm 导管剥皮 1-300 mm,采用 32 轮皮带送料,由 10 英寸触摸屏控制。

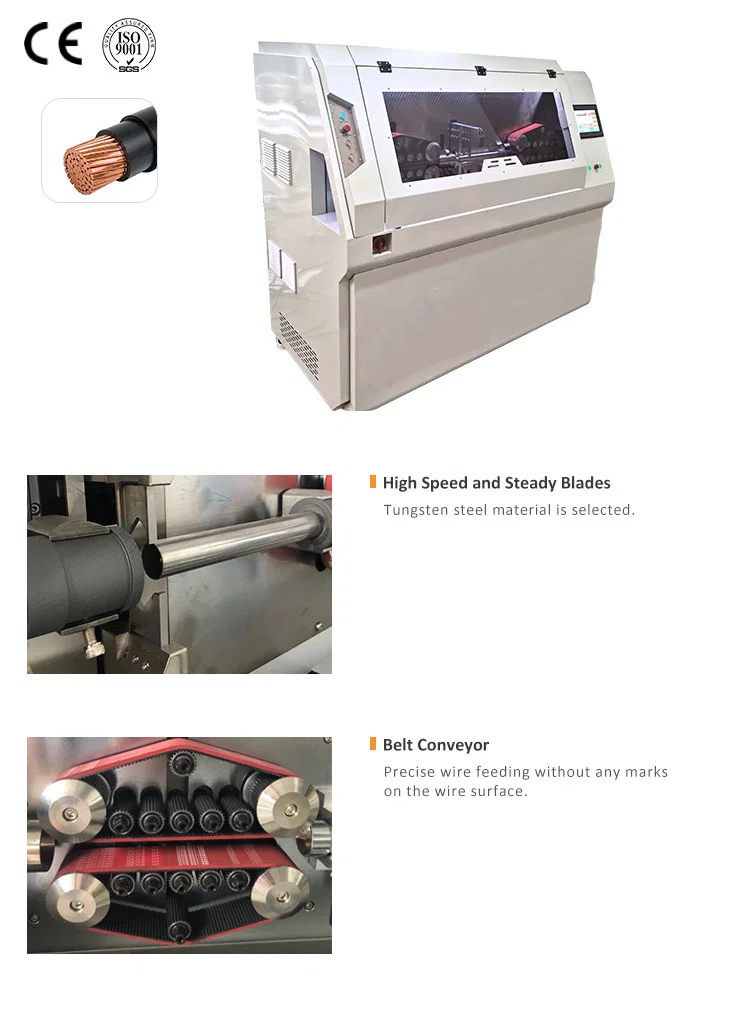

截面约 70 mm2 以上时护套厚、导体硬,会自行从送料中挣直:双轮牵引打滑,一批活的首末件长度漂移,刀片还得硬压切透。32 个主动滚轮把牵引力分散到电缆周身,99 m 长度范围内尺寸保持稳定;皮带送料使护套保持圆整、不留压痕。进口钢刀按 10-400 mm2 绝缘层壁厚研磨,而非按台架线材;15-50 mm 导管免拆机头即可进线。

按截面计,这是本组中最大的机型。WPM-MAX2-70mm2(448)在 1,000 W 台架机上止于 70 mm2,产能 3,000-8,000 件/小时;10-300/400 机型做到 400 mm2,I 侧剥皮 1,000 mm、32 滚轮,节拍取决于电缆重量而非刀片。10-70 mm2 的批量活,小机架更快;70 mm2 以上,此机型是入门选择。

主要特点

1. 同一机架与控制系统下的两种截面版本:10-300 mm2(WPM-10-300mm)与 10-400 mm2(WPM-10-400mm),机头与刀片按版本配置。

2. 裁线长度 10-99,999.9 mm,公差 0.002 x L,即 10 m 长度上 20 mm,由 32 轮皮带送料而非双牵引轮保证。

3. I 侧剥皮 1-1,000 mm、II 侧 1-300 mm 独立设定,可在同一循环内于端子端开 1,000 mm 护套窗、另一端短剥。

4. 导管内径 15-50 mm,同一送料可进 10 mm2 控制电缆与 400 mm2 电力电缆,无需更换机头。

5. 10 英寸触摸屏配 32 轮驱动:裁线长度、两侧剥皮长度与批量计数按线材分别存储,当前滚轮组在屏上显示。

6. 进口钢刀按 10-400 mm2 绝缘层研磨;特殊用途按客户样品报价,不套用标准参数表。

技术参数

参数规格
型号WPM-10-300mm / WPM-10-400mm
机器类型重型自动电缆裁切剥皮机
导体截面10-300 mm2(WPM-10-300mm)/ 10-400 mm2(WPM-10-400mm)
裁线长度10-99,999.9 mm
裁线长度公差0.002 x L
I 侧剥线长度1-1,000 mm
II 侧剥线长度1-300 mm
导管内径15-50 mm
刀片材质优质进口钢材
显示10 英寸触摸屏
驱动方式32 轮驱动
送料方式皮带送料

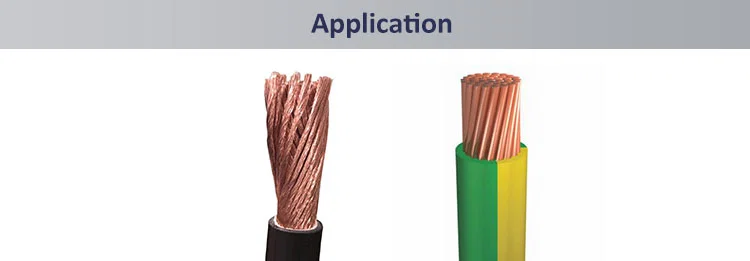

应用范围

— 配电线路:16-240 mm2 单芯 PVC 电缆裁 1-8 m,两端剥 30-100 mm 供压接端子。

— 开关柜与配电盘接线:35-300 mm2 软电缆,端子端开长护套窗,断路器端短剥。

— 建筑与竖井电缆:10-95 mm2 电缆按固定竖井长度从线盘裁切,一端剥皮接电表或配电块。

— 焊接与电池电缆:50-400 mm2 重型软电缆定长裁切,端子端剥 150-300 mm。

— 接地与等电位导体:16-120 mm2 电缆裁切剥皮,用于端子与线夹装配。

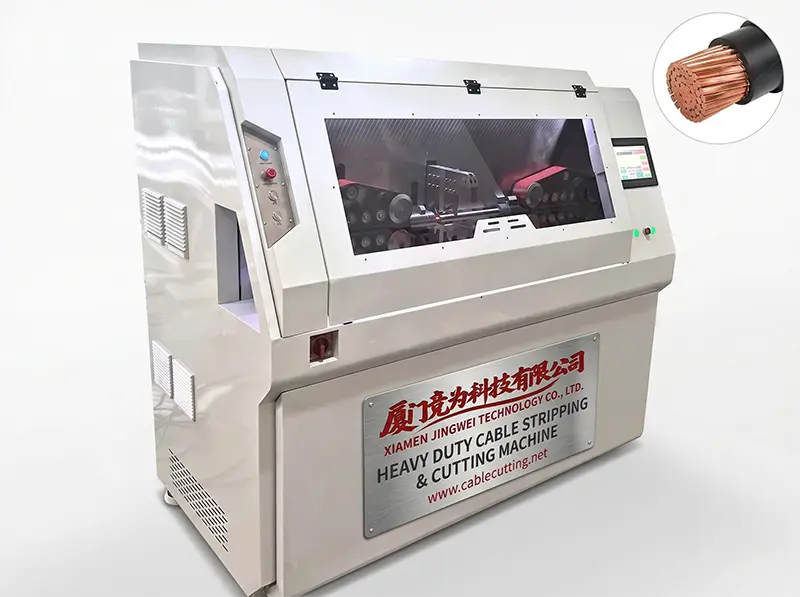

全封闭重型电缆裁切剥皮机,带 CE 与 ISO 9001 标识大截面铜电缆剥皮后露出多股导体的应用照片
Heavy Duty Cable Stripper Cutter (Large Gauge)
