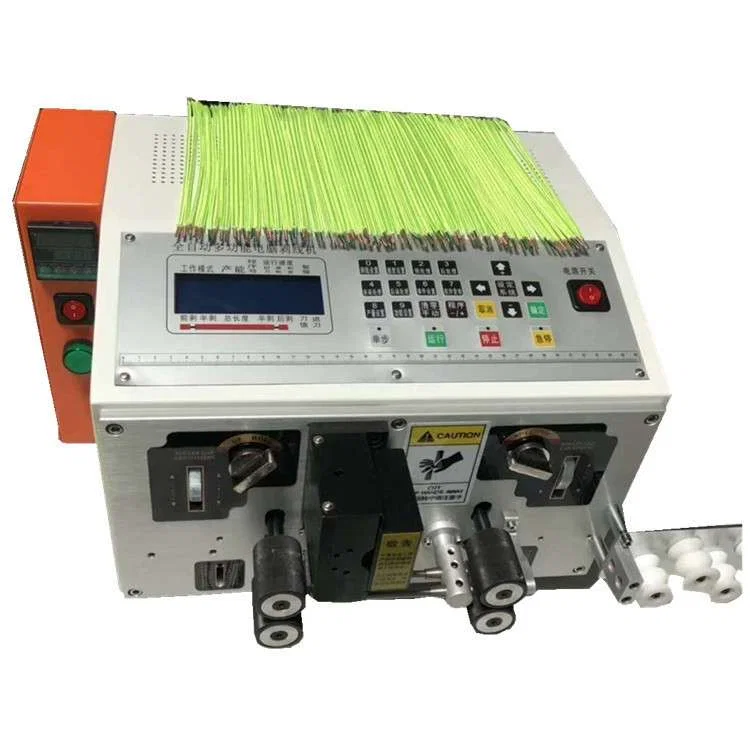

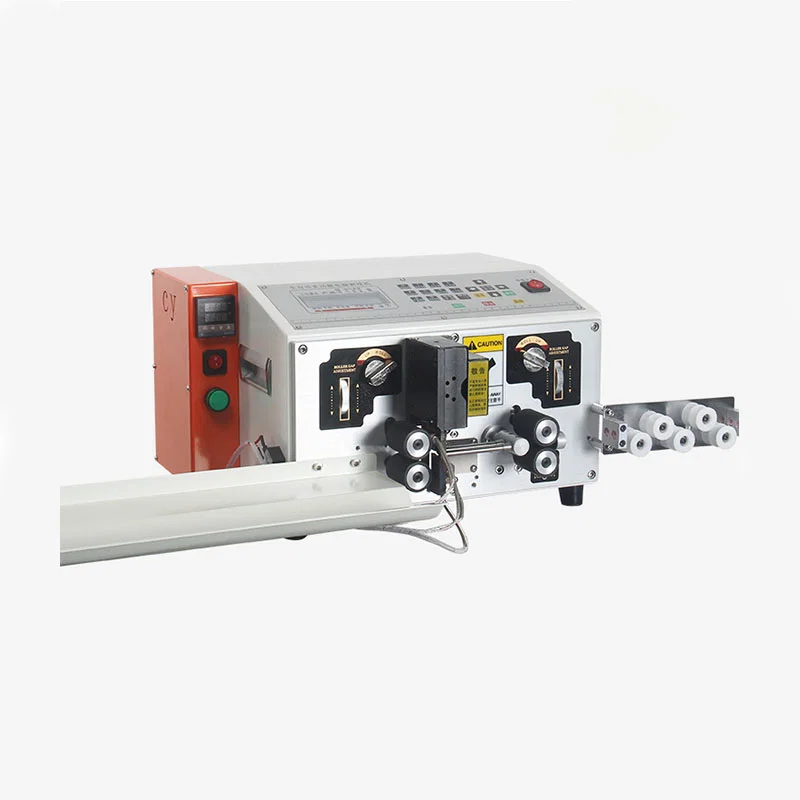

WPM-0-4 是一款用于尼龙编织线的自动热切剥皮机。切割长度 1-9,999 mm,前后端各剥 30 mm,可加工外径最大 7.2 mm、芯线外径 0-5 mm 的线材,400 W 功率下以 L = 100 mm 计产能 3,000-8,000 pcs/h。八轮驱动,混合式电机,LCD 触摸屏微电脑控制,重量 32 kg。
尼龙编织层不是被切断,而是散开:冷刀片分开丝束,端头在压接端子之前就已松散。0-4 以加热刀片切割,分离的同时熔合编织边缘,护套端经搬运后仍保持收拢。7.2 mm 外径的适应范围覆盖编织充电线、音频线和 USB 线,八个驱动轮夹持编织层而不压伤内部芯线。芯线外径限定 0-5 mm,这是加热刀片能触及绝缘层而不碰到导体的临界点。
0-4 是本组中的编织线机型。WPM-0-4M(450)共用机架和 3,000-8,000 pcs/h 产能,但加工 0.1-4.5 mm2 非编织线并可开中间窗口。0-4 是面向尼龙编织层与 7.2 mm 线材的加热版本。编织护套用冷刀片机型(包括 0-4M)会留下散开端头,因此选型取决于护套而非线径。
主要特点

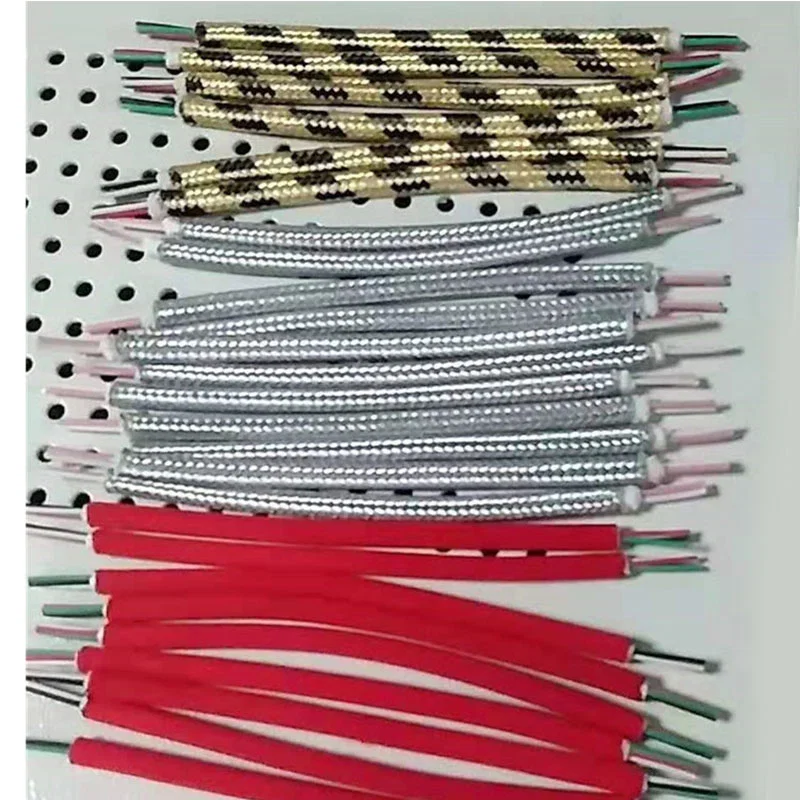

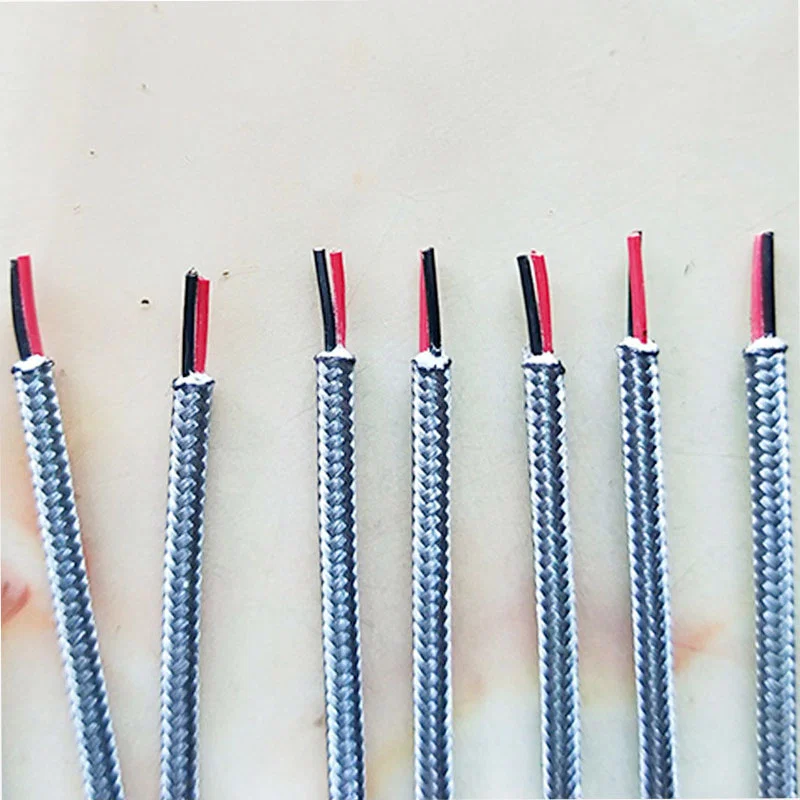

1. 加热刀片切割剥皮:切口边缘熔合编织层,尼龙编织端在剥皮与压接之间不会散开。
2. 适应线径 7.2 mm、芯线外径 0-5 mm,覆盖编织充电线、音频线和 USB 线,无需更换送料件。
3. 切割长度 1-9,999 mm,前后端各剥 30 mm,两端分别设值,一端留长窗口、另一端短剥皮。
4. 400 W 混合电机驱动,L = 100 mm 时产能 3,000-8,000 pcs/h,按标定切长给出而非峰值。
5. 八轮驱动把牵引力分散到整段编织层,防止护套打滑,在柔软编织表面保持切长稳定。
6. LCD 触摸屏微电脑控制,公差 (0.2 +/- 0.002 x L) mm,机架 420 x 390 x 280 mm、重 32 kg,可置于台式产线。
技术参数
| 参数 | 规格 |
|---|
| 型号 | WPM-0-4 |
|---|
| 设备类型 | 自动热切剥皮机 |
|---|
| 功能 | 热切与剥皮 |
|---|
| 切割长度 | 1-9,999 mm |
|---|
| 剥线长度 | 前端 30 mm / 后端 30 mm |
|---|
| 适应线径 | 7.2 mm |
|---|
| 最大芯线外径 | 0-5 mm |
|---|
| 生产效率 | 3,000-8,000 pcs/h(L=100 mm) |
|---|
| 功率 | 400 W |
|---|
| 电压 | 220V/110V |
|---|
| 驱动系统 | 八轮驱动 |
|---|
| 控制系统 | LCD 触摸屏微电脑 |
|---|
| 切割公差 | (0.2 +/- 0.002 x L) mm |
|---|
| 重量 | 32 kg |
|---|
| 机器尺寸(长×宽×高) | 420 x 390 x 280 mm |
|---|

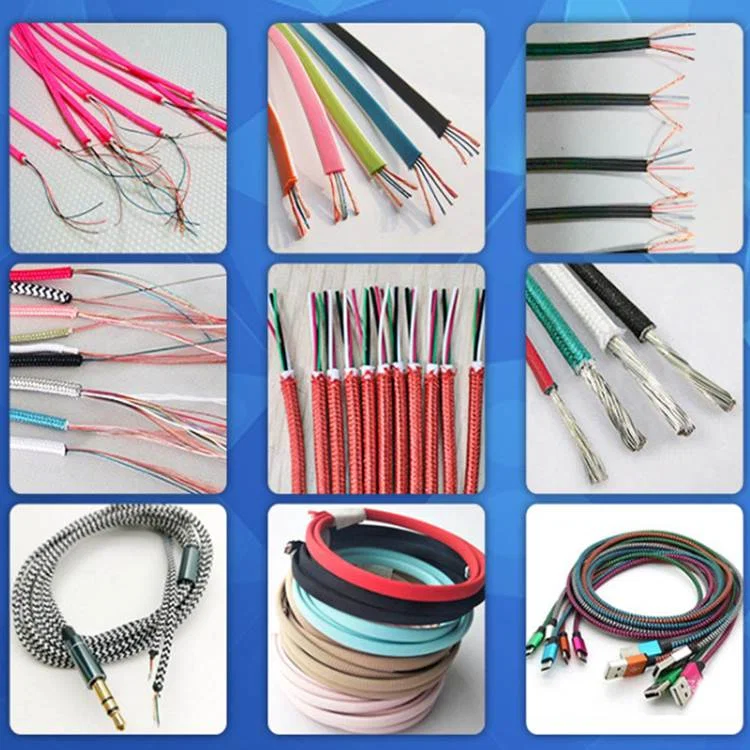

应用范围
— 编织充电与数据线:3.0-7.2 mm 尼龙编织 USB 线和 Lightning 线,切至 1,000-1,500 mm,两端编织层熔合。
— 音频与耳机线:2-4 mm 编织线切割剥皮,插头本体处不露散边。
— 编织家电与小电机引线:4-7 mm 编织线定长切割,端子处留 30 mm 编织窗口。
— 可穿戴与配件线:细编织线短段切割,按 3,000-8,000 pcs/h 节拍运行。
— 工业编织控制线:5-7.2 mm 编织线定长切割,编织层在格兰头下保持收拢。
