卧式OTP单粒端子压接模具 U型开筒模腔 一腔一模 JW-AP29

📅 2025-04-25 👁️ 913

JW-AP29 是一款卧式 OTP U 型端子模具,以单粒模具形式配套端子机压接工装使用。单粒指模具体内只有一个压接腔,一副模具对应一种端子规格。

卧式布局从侧面送入端子料带,料带与冲头成直角,导线在模具前方操作,料带从模具后方通过。单腔结构下,压接高度与送料步距一次设定即可,无需在多个模腔之间反复对位。

该模具是 OTP 压接工装的替换件。随机样本图册列出旗型、2000# 与塑体三种版本,送料块与滑块行程各不相同,选型需按机器安装接口与实际使用的端子料带确定。

主要特点

1. U 型开筒模腔——压刀与砧座按 U 型端子轮廓研磨。

2. 卧式结构——料带从模具体侧面进入,与冲头垂直。

3. 单粒模腔——一副模具一个模腔、一种端子规格,无需模腔换位。

4. OTP 工装安装——以螺栓固定于端子机的标准 OTP 模位。

5. 高精度制造——按高精度标准制作,结构耐用,可承受反复的生产循环。

6. 三种本体版本——旗型、2000# 与塑体,按现场机器配置报价。

技术参数

参数规格
型号JW-AP29
模具类型OTP U 型端子模具
结构卧式
配置单粒模具
用途端子机压接工装
适用性多种端子
服务一对一管家式售后

应用范围

— 在 OTP 工装机上对 U 型开筒端子进行单腔压接。

— 旗型端子的批量生产,使用同系列旗型本体。

— 通过换模而非换机来切换端子规格的线束产线。

— 替换现有 OTP 工装上磨损的单粒模具。

— 单一端子规格做完再换模的短批生产。

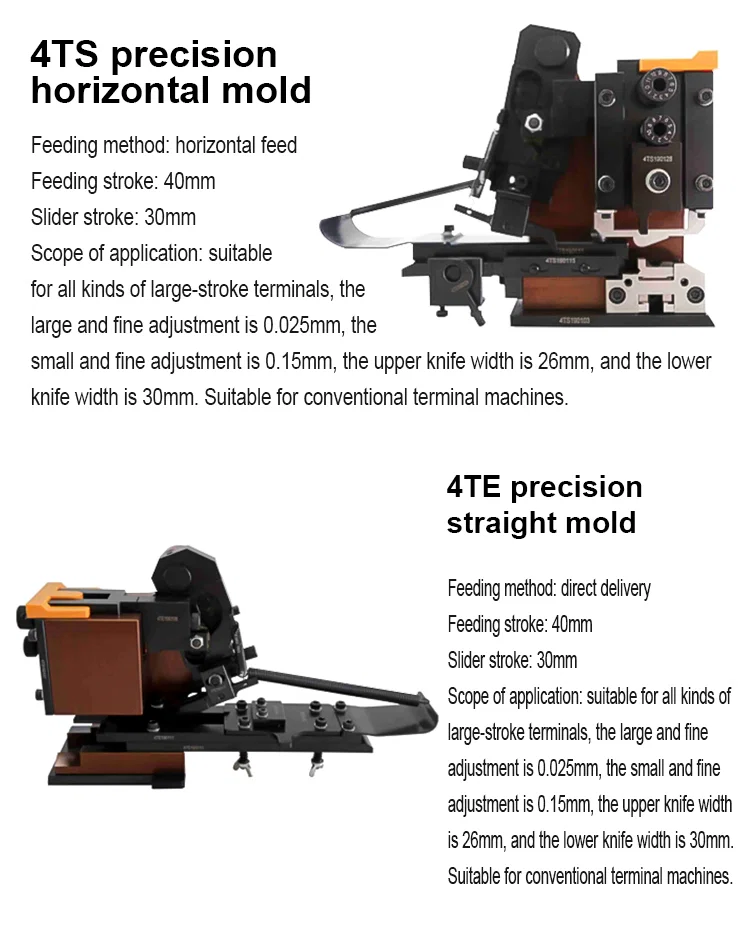

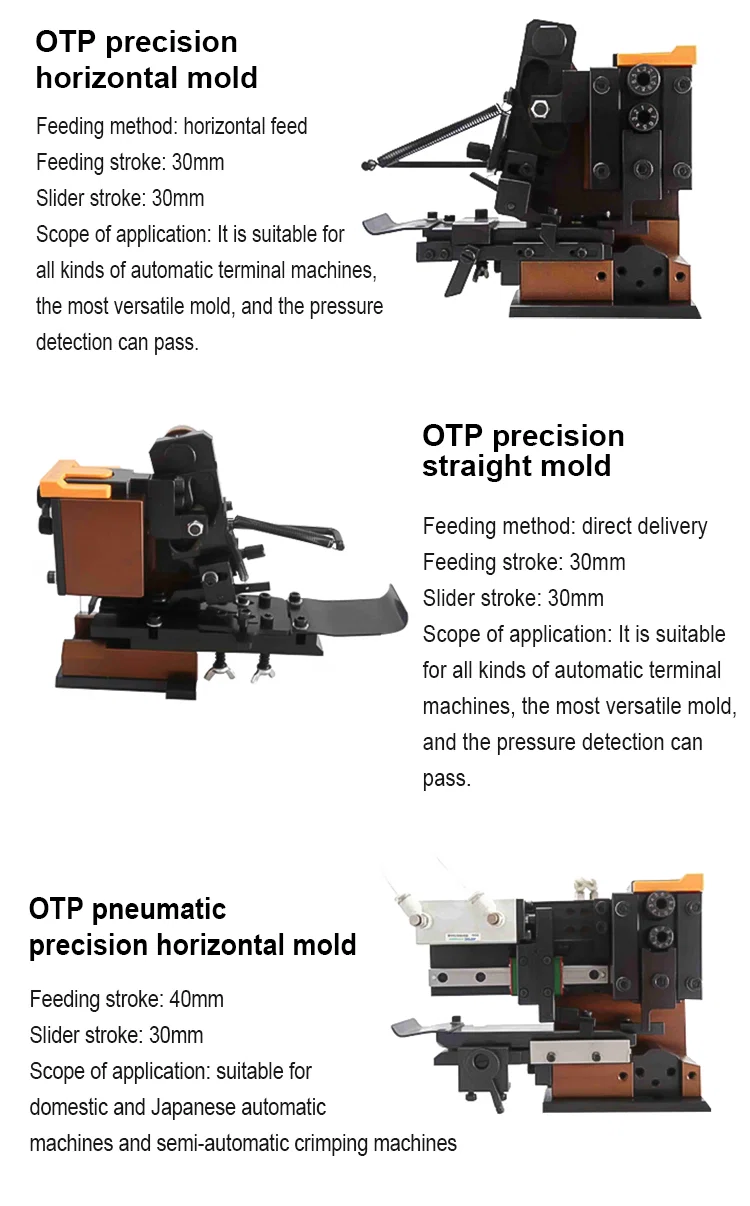

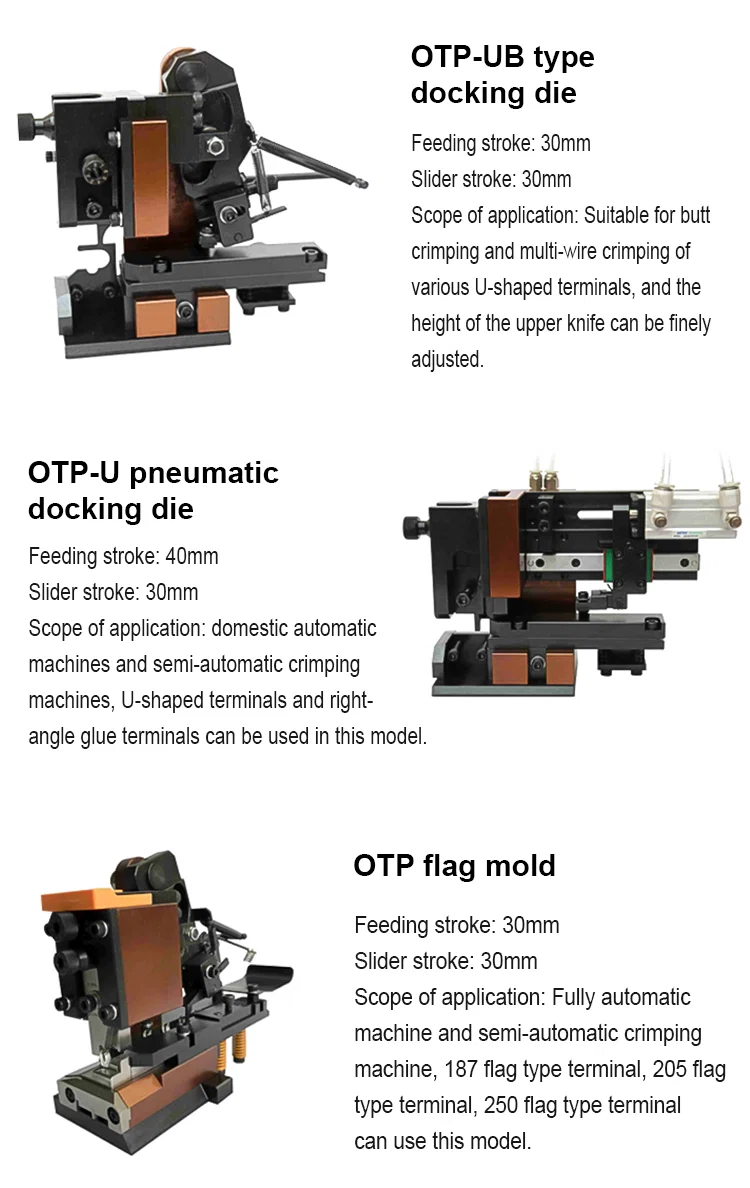

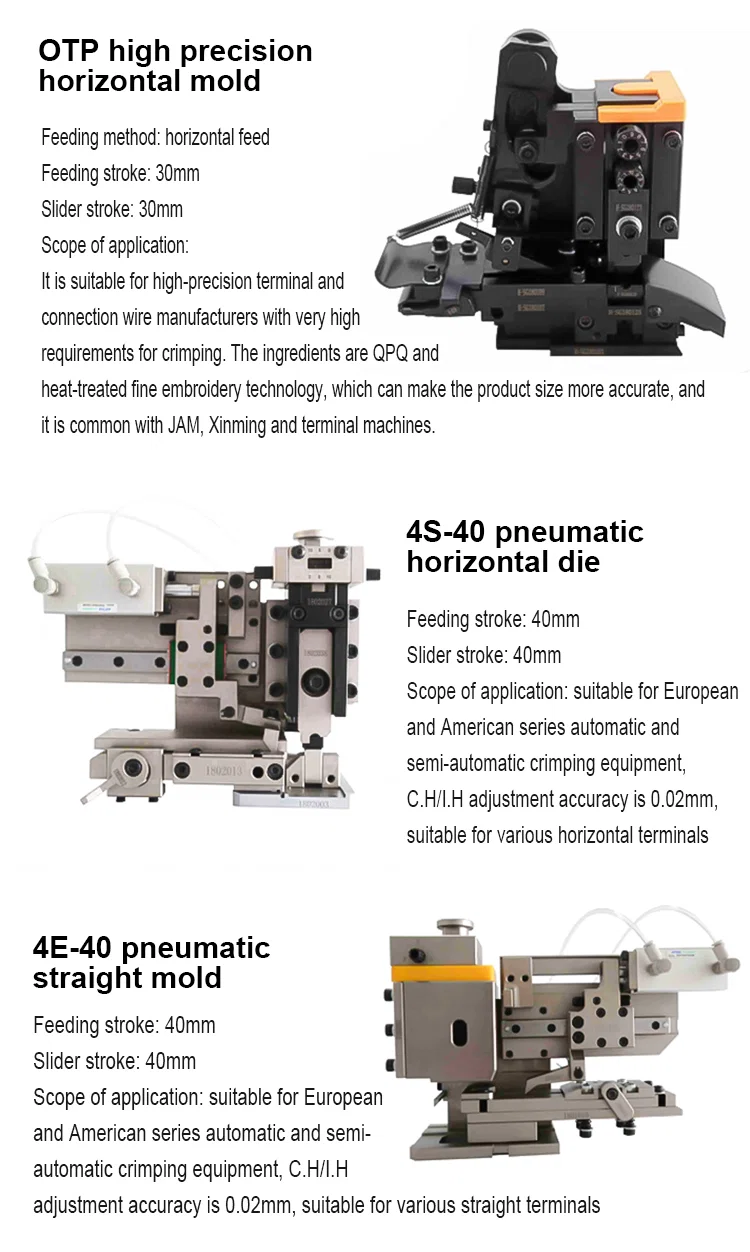

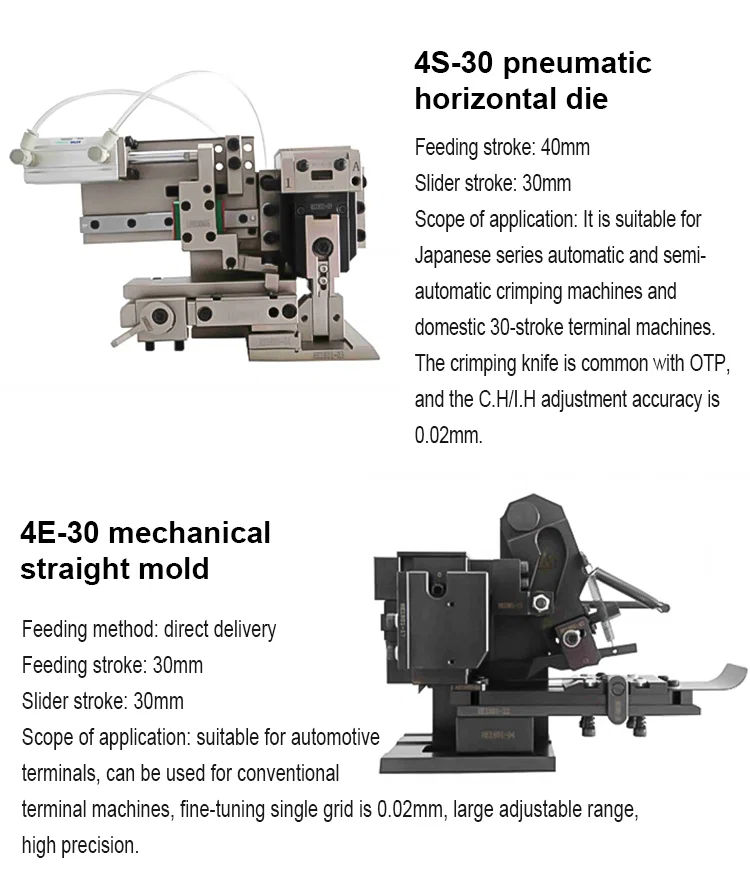

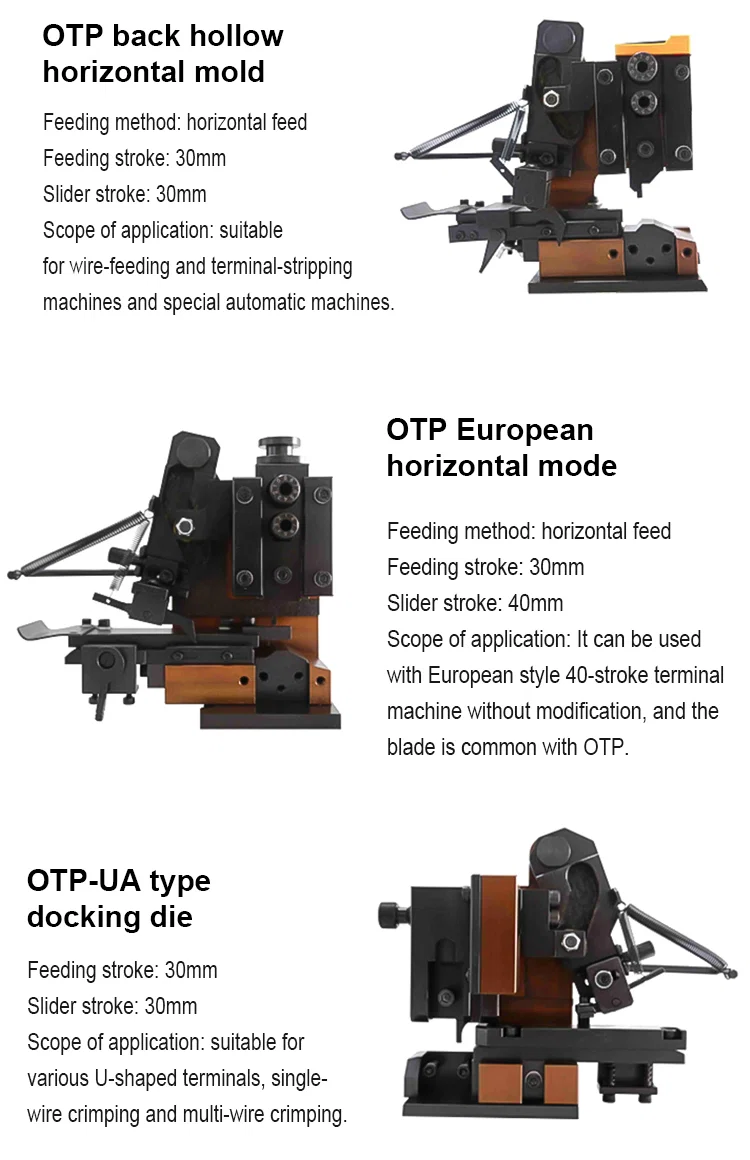

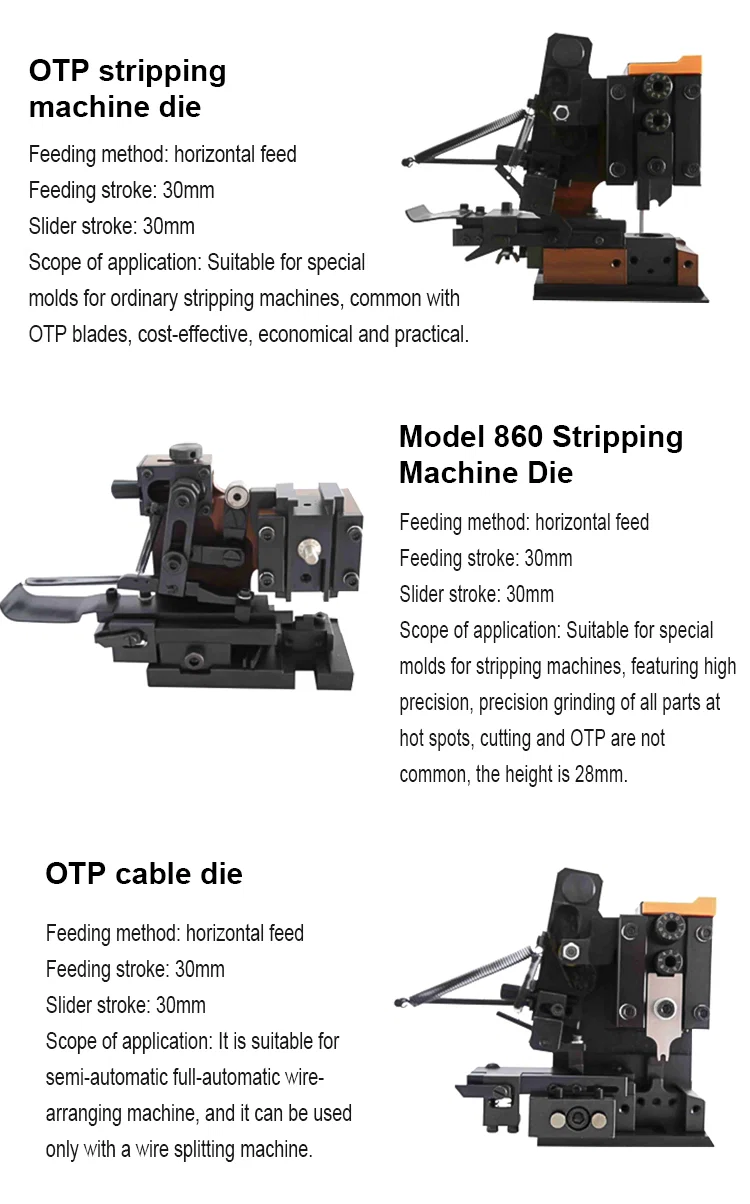

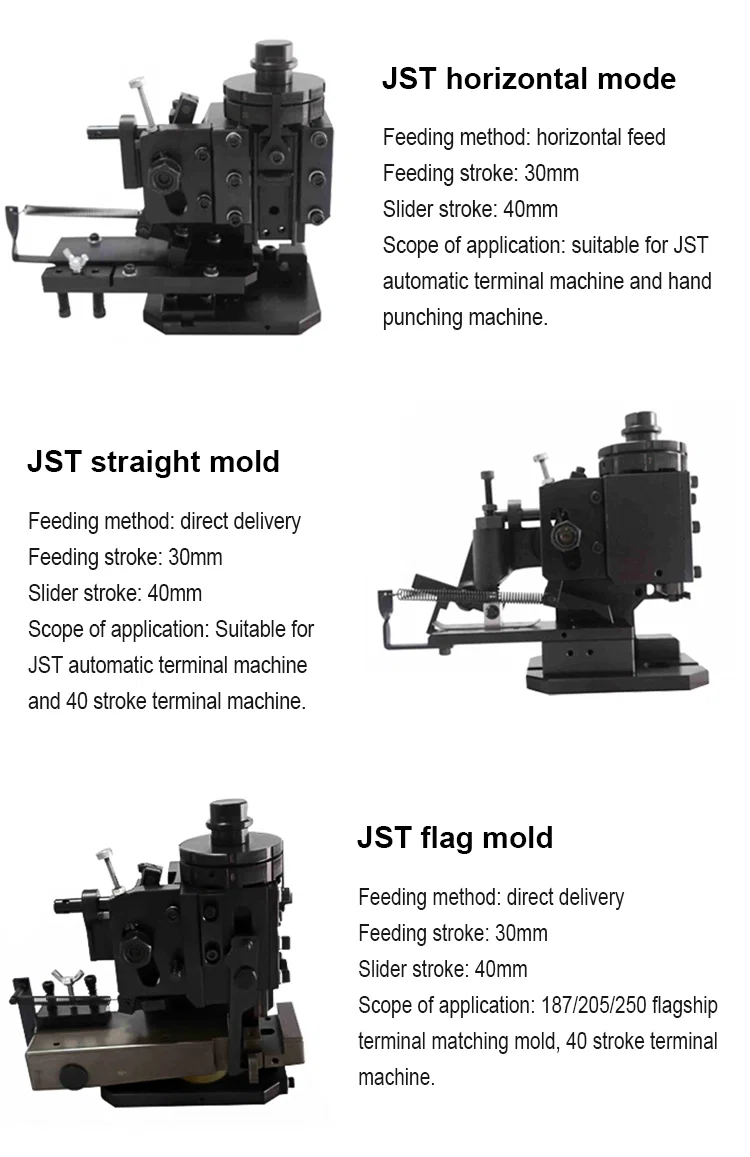

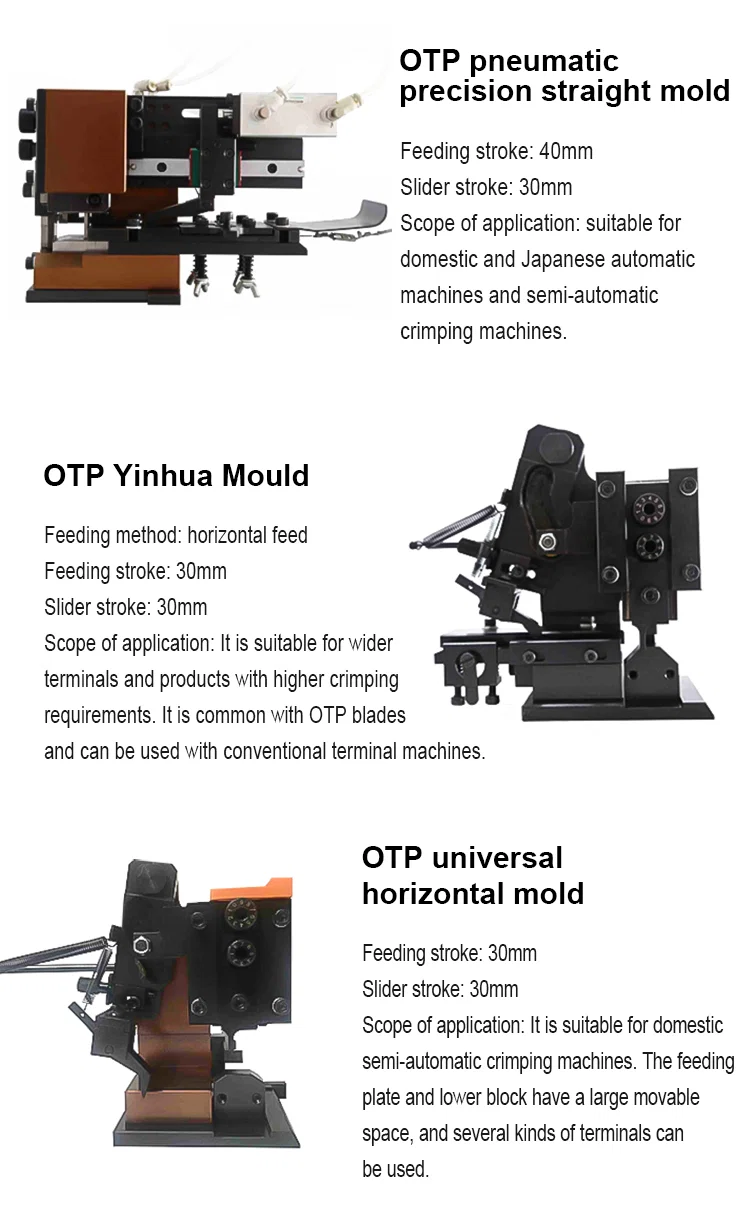

三种 OTP 端子工装模具:旗型、2000# 与塑体,附规格OTP 高精度卧式模具、4S-40 气动卧式模具与 4E-40 直型模具用于端子压接的 4S-30 气动卧式模具与 4E-30 机械直型模具黑色外观的 JST 卧式、直型与旗型端子模具4TS 精密卧式模具与 4TE 精密直型模具OTP 精密卧式、OTP 精密直型与气动卧式模具OTP 气动直型模具、Yinhua 模具与通用卧式模具OTP 后空卧式模具、欧式卧式与 UA 对接模具OTP-UB 对接模具、U 型气动对接模具与旗型模具OTP 剥线机模具、860 型模具与 OTP 线缆模具
