全自动双端压接机 AWG10-28 3800-4500根/时 JW-CM04
全自动双端压接机 AWG10-28 3800-4500根/时 JW-CM04 Thumb

全自动双端压接机 AWG10-28 3800-4500根/时 JW-CM04

📅 2025-04-25 👁️ 1,358
  • 产品型号: JW-CM04

  • 规格参数

    电源:AC220v/50/60hz
    容量:3800pcs~4500pcs/h(L=150mm)
    线径范围:AWG10#-AWG28#;0.25~3sqmm
    切割长度:30-9999mm(可定制)
    切割精度:0.5mm+切割长度x0.2%
    剥皮长度:0.5-8mm(可定制)
    压力:2.0T
    气压:0.5-0.6MPa
    尺寸:835*765*1860
    重量:400kg
  • 立即询价

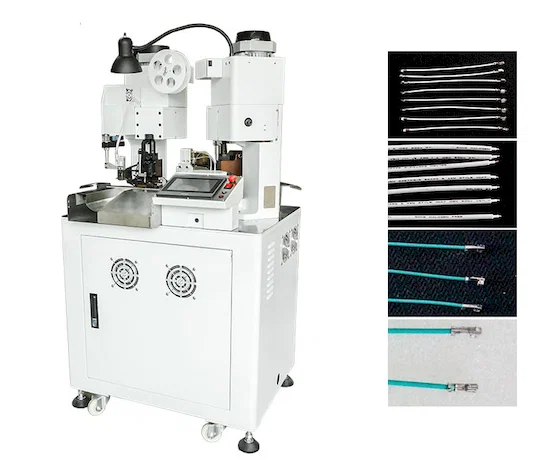

JW-CM04 配有两个独立压接机头,分列剥线工位两侧,线材在一个循环内完成裁断、两端剥皮与两端压接。两个机头均由三菱伺服系统驱动,通过触摸屏设定。

两个端子盘同时运行,省去了单机头设备所需的第二次过压。原本需两次压接并在中间手工上料的线材,现在一次完成,检测系统在循环中监控压接顺序。

JW-CM04 在本组中适用线径最宽,为 AWG10 至 AWG28(0.25-3 mm2),150mm 裁线长度下产能 3800-4500 pcs/h。该机只做两端压接,不穿热缩管、不插防水栓、不扭线沾锡;wpm-068、WPM-078H 与 WPM-006S 覆盖这些工序,产能 1800-3000 pcs/h。

主要特点

1. 两个伺服驱动机头同步工作,每循环在两端各压接一个端子。

2. 线径范围 AWG10-AWG28,0.25-3 mm2,兼顾粗电源线与信号线。

3. 150mm 裁线长度下产能 3800-4500 pcs/h。

4. 三菱伺服驱动与触摸屏控制,设定裁线长度、剥线长度与压接位置。

5. 检测系统监控压接顺序,出现异常即停机。

6. 裁线长度 30-9999mm,精度 0.5mm + 0.2%;2.0T 压接,气源 5-6 kgf。

技术参数

参数规格
型号JW-CM04
生产效率3800-4500 pcs/h (L=150mm)
线径范围AWG10 - AWG28;0.25-3 mm2
裁线长度30-9999mm(可定制)
裁线精度0.5mm + 裁线长度 × 0.2%
剥线长度0.5-8mm(可定制)
压接机头两个,每端一个
压接力2.0T
气压0.5-0.6MPa
机器尺寸(长×宽×高)835 x 765 x 1860mm
重量400kg

应用范围

— 电池与电源引线:AWG10-AWG12 线材,两端环形端子。

— 控制柜:AWG16-AWG20 线材,两端环形端子或管型端子。

— 两端带端子的家电线束,大批量生产。

— 汽车配电:2.5-3 mm2 线材,环形与插片端子。

— 接地引线,两端压接环形端子。
