多芯插头线束组装机 2P-12P 0.01mm WPM-DPW12
多芯插头线束组装机 2P-12P 0.01mm WPM-DPW12 Thumb 多芯插头线束组装机 2P-12P 0.01mm WPM-DPW12 Thumb
Video Thumbnail

多芯插头线束组装机 2P-12P 0.01mm WPM-DPW12

📅 2025-04-25 👁️ 840
  • 产品型号: WPM-DPW12

  • 规格参数

    型号: WPM-DPW12
    处理线数: 12色单选线
    适用外壳: 2P-12P同型号橡胶外壳
    核心功能: 剪线、剥皮、分配、劈裂、自动制帽、浸渍、镀锡、绞合、端子压接、穿透
    操作界面: 微电脑触摸屏
    送丝精度: 高精度滚珠丝杠
    切线精度: 0.01mm
    送料特点: 导线传输平稳无打结,出料整齐无卡料
    电箱设计: 布线整齐一目了然
    输送方式: 输送带有序出料
  • 立即询价

WPM-DPW12 在一个循环内完成多芯插头线束的全流程:裁切、剥皮、分线与劈线、打端、沾助焊剂、浸锡、扭线、端子压接,并插入 2P 至 12P 塑料或橡胶外壳。12 种颜色的单芯线从线盘组引出,按长度裁切,由送线机构导入壳体孔位,机器输出的是装配完成的连接线,而非散线束。

同样的线束手工制作,是 12 次裁剥加 12 次插壳,而插壳环节最容易漏孔、推线回退。WPM-DPW12 从裁切到压接全程约束每根线在送线路径中,壳体由滚珠丝杠轴定位,精度 0.01 mm,每个循环线端都以同一位置对位孔位。2P 至 12P 壳体在同一设置下运行,无需更换振动盘,输送带按序送出成品。

在本组机型中 WPM-DPW12 是多腔插壳机型:它是这里唯一可插至 12P 壳体的机器,且在同一循环内完成十项工序。JW-CM06 仅插 2P 壳体,配 CCD 与 CPK 监控;WPM-5505 单端插壳,每小时 530-650 次。DPW12 未公布循环节拍,选型依据是壳体规格与线数,而非产能。

主要特点

1. 一个循环内完成裁切、剥皮、分线、劈线、打端、沾锡、浸锡、扭线、端子压接与插壳

2. 一次运行可将 12 种颜色单芯线加工并装入同一连接器外壳

3. 兼容 2P 至 12P 塑料与橡胶壳体,换型无需更换振动盘

4. 滚珠丝杠定位精度 0.01 mm,保持每个线端与壳体孔位对齐

5. 输送带出料按序送出成品,不卡料

6. 微电脑触摸屏输入程序;高精度送线,传动平稳

技术参数

参数规格
型号WPM-DPW12
功能裁切、剥皮、分线、劈线、打端、沾锡、浸锡、扭线、端子压接、插壳
适用线材12 色单芯线
壳体兼容性2P-12P 塑料/橡胶壳体,无需更换振动盘
定位精度0.01 mm(滚珠丝杠)
控制方式微电脑触摸屏
送线方式高精度送线装置
出料方式输送带,按序输出,不卡料

应用范围

— 家电控制板:12 色单芯线装入 2P 至 12P 尼龙壳体

— 小家电与电动工具线束:单端浸锡后压接并插入橡胶壳体

— LED 驱动与传感器线束:细单芯线沾锡、浸锡后插入多腔壳体

— 消费电子内部线束:每个循环装配为一套多色连接器组件

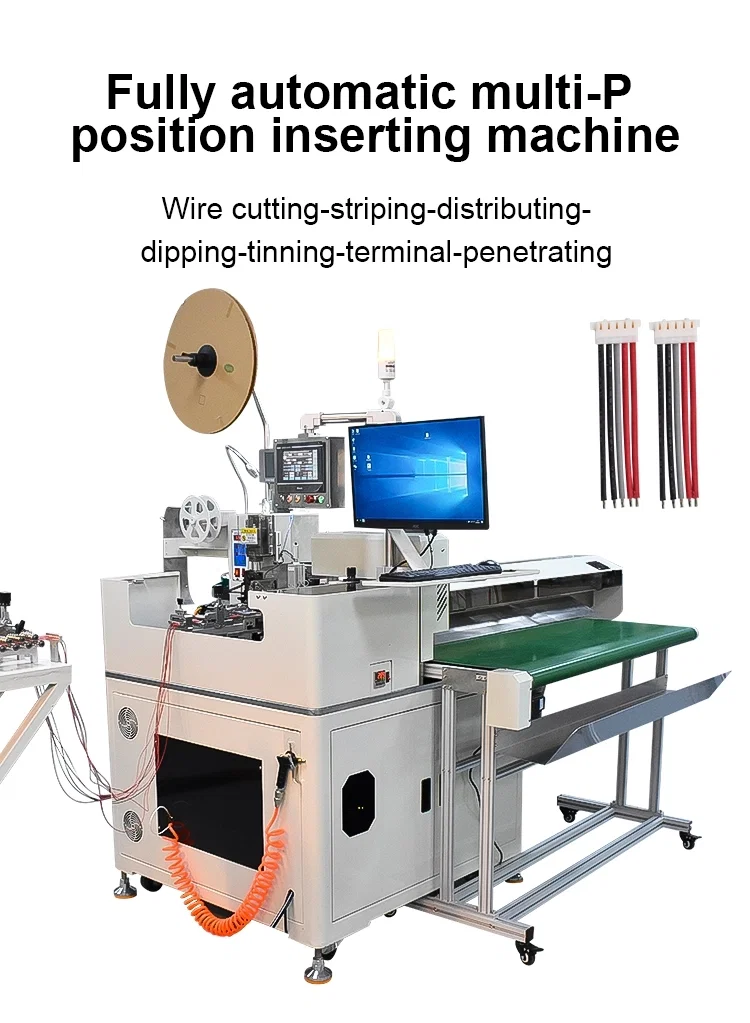

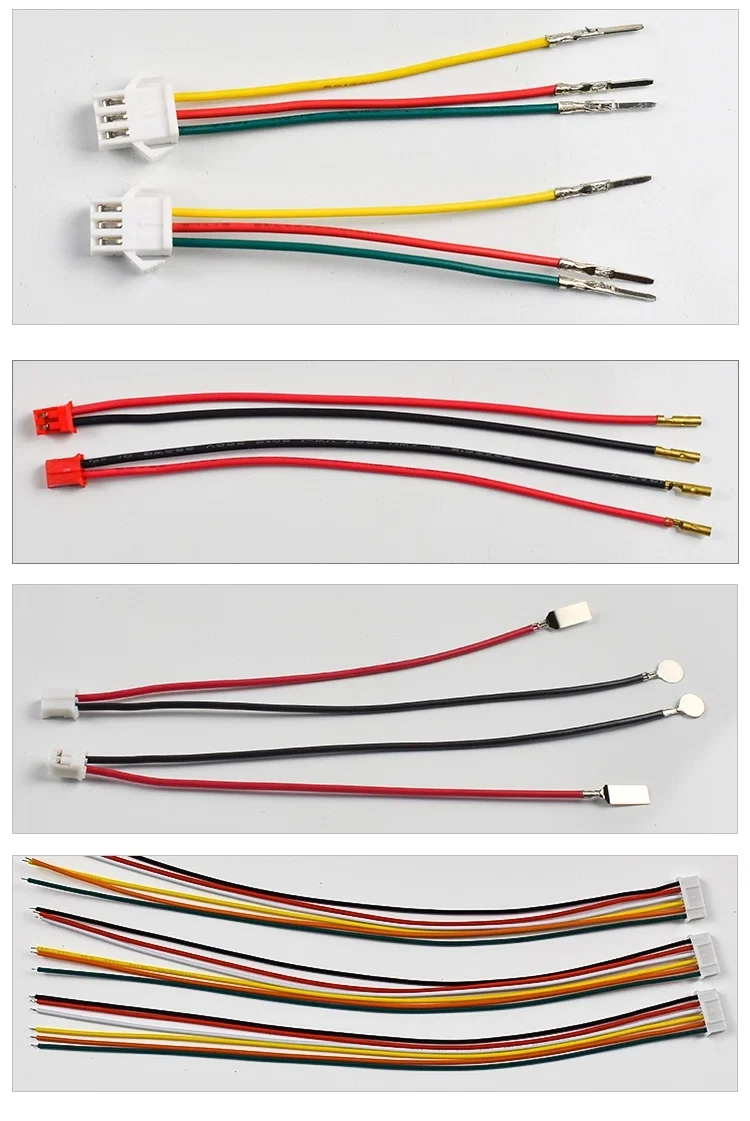

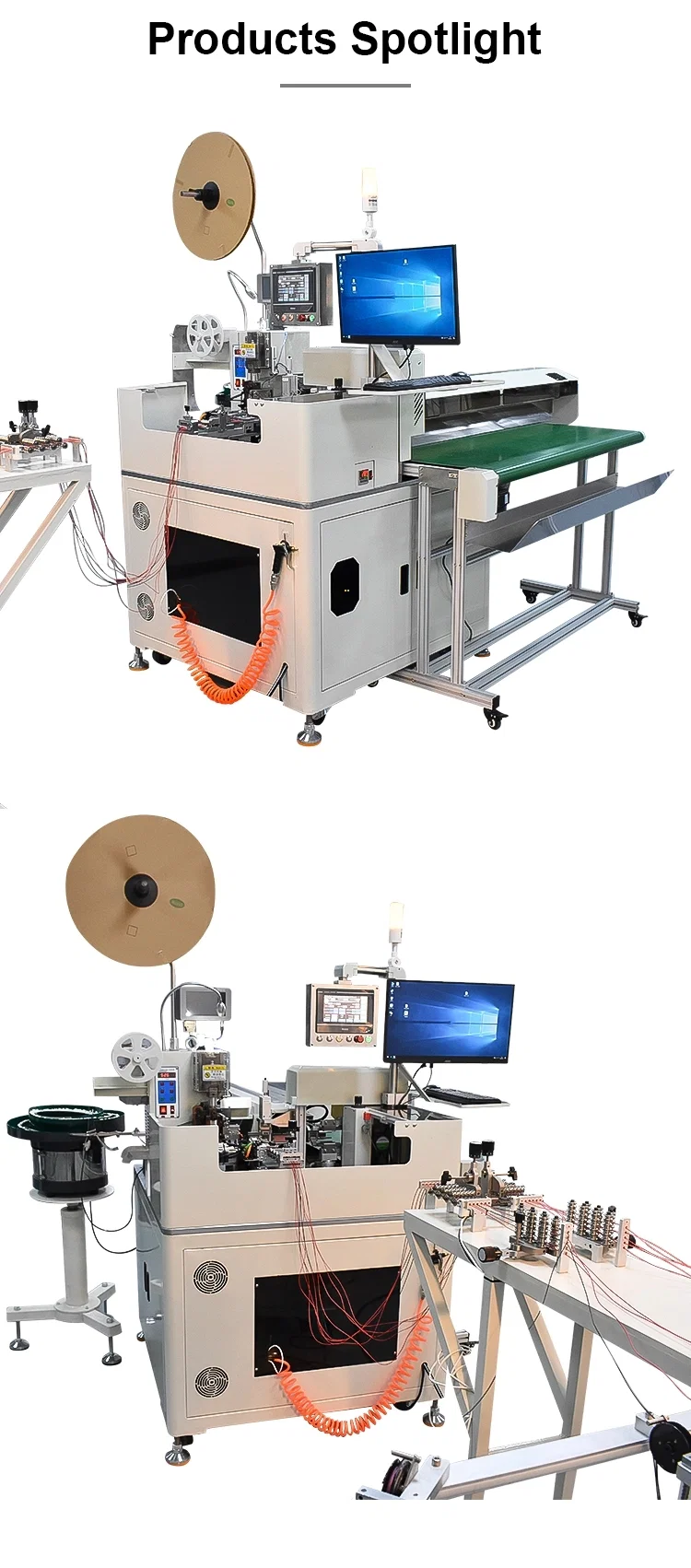

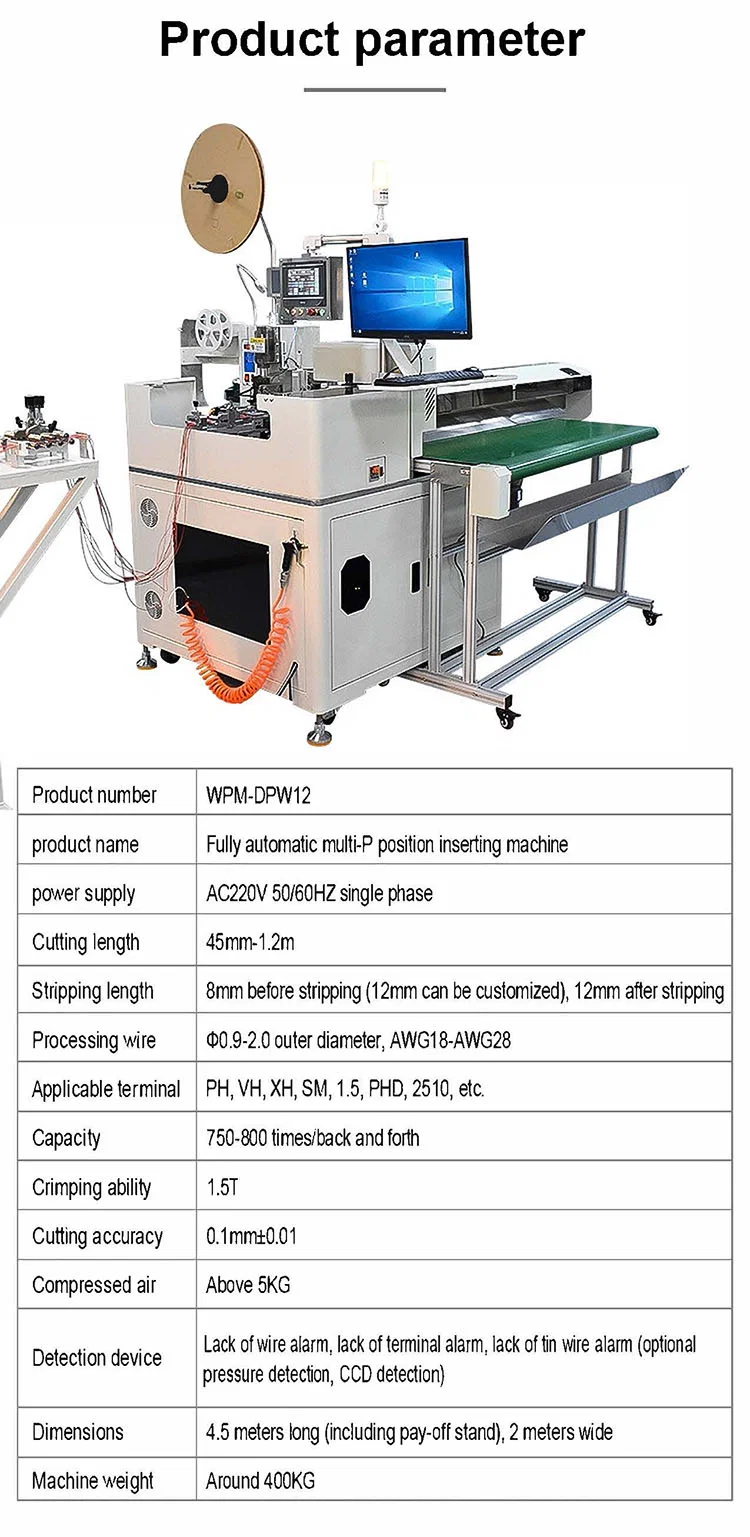

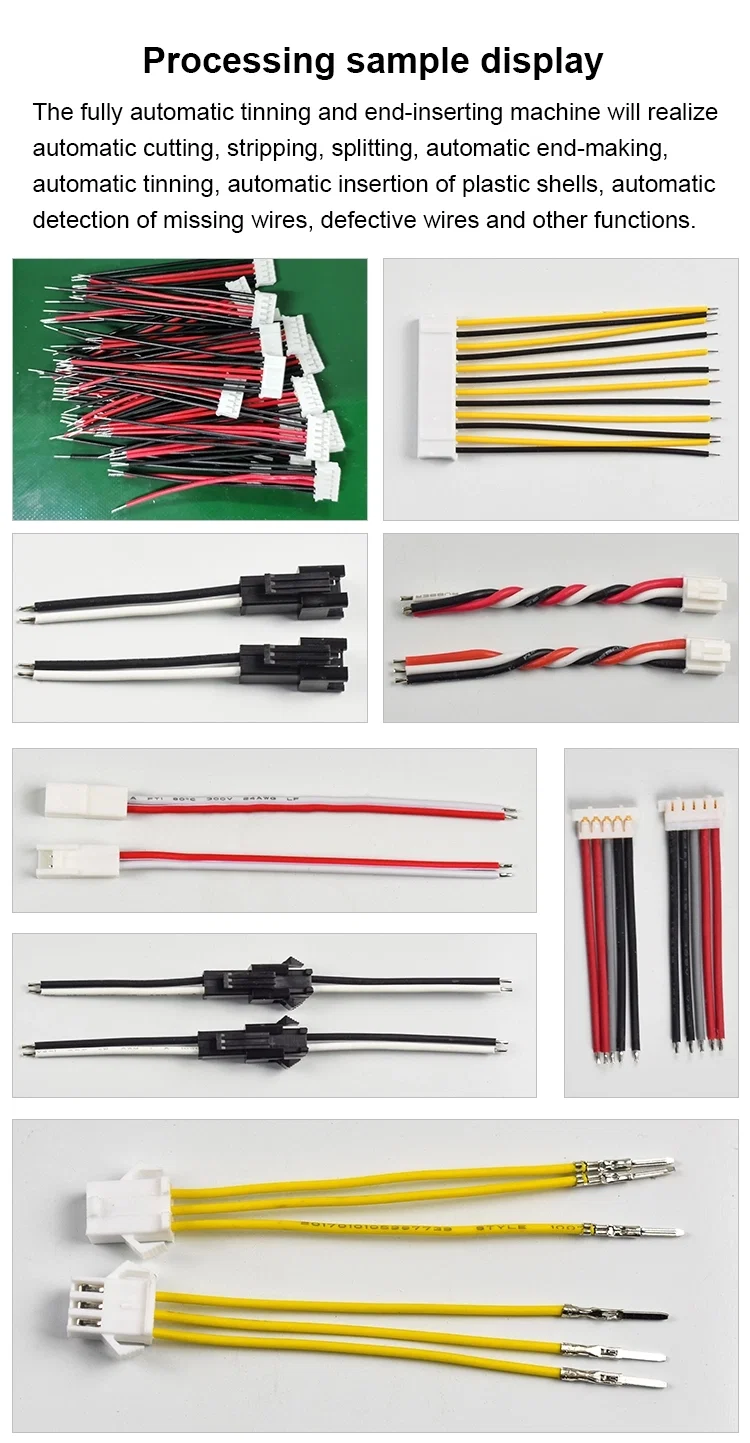

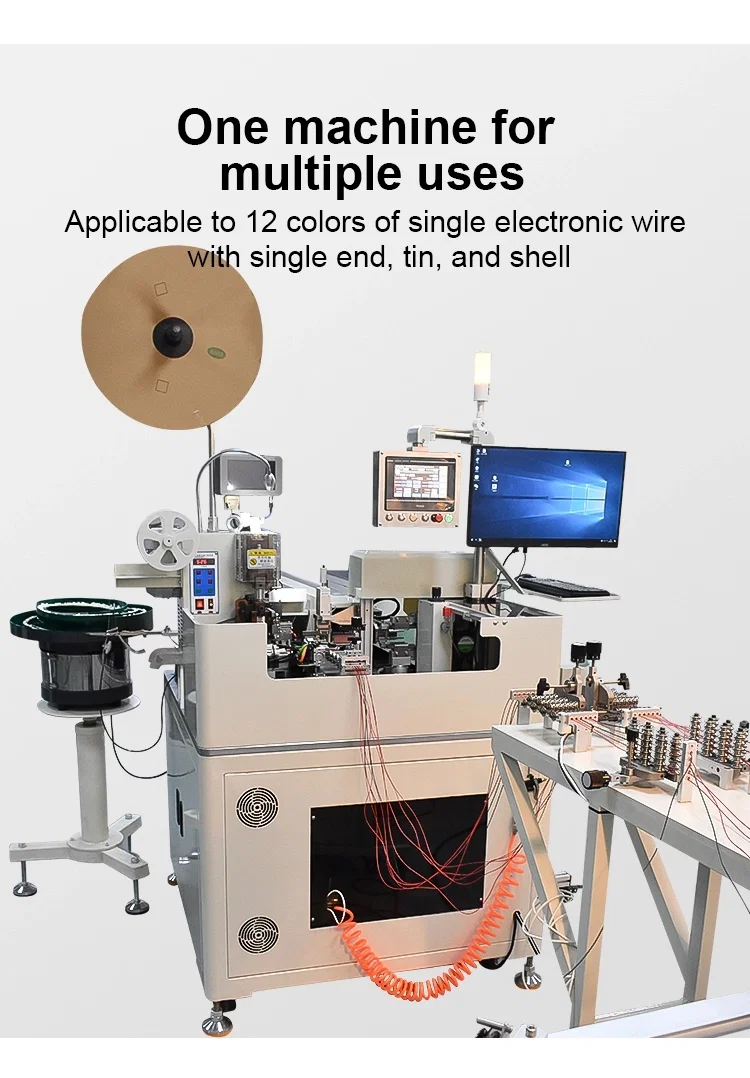

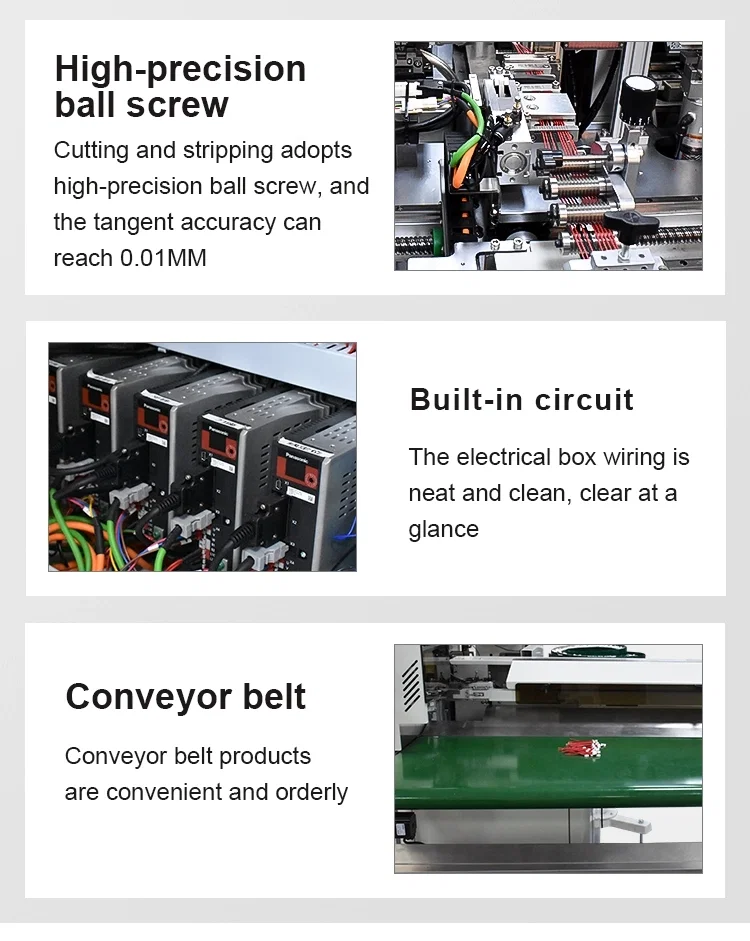

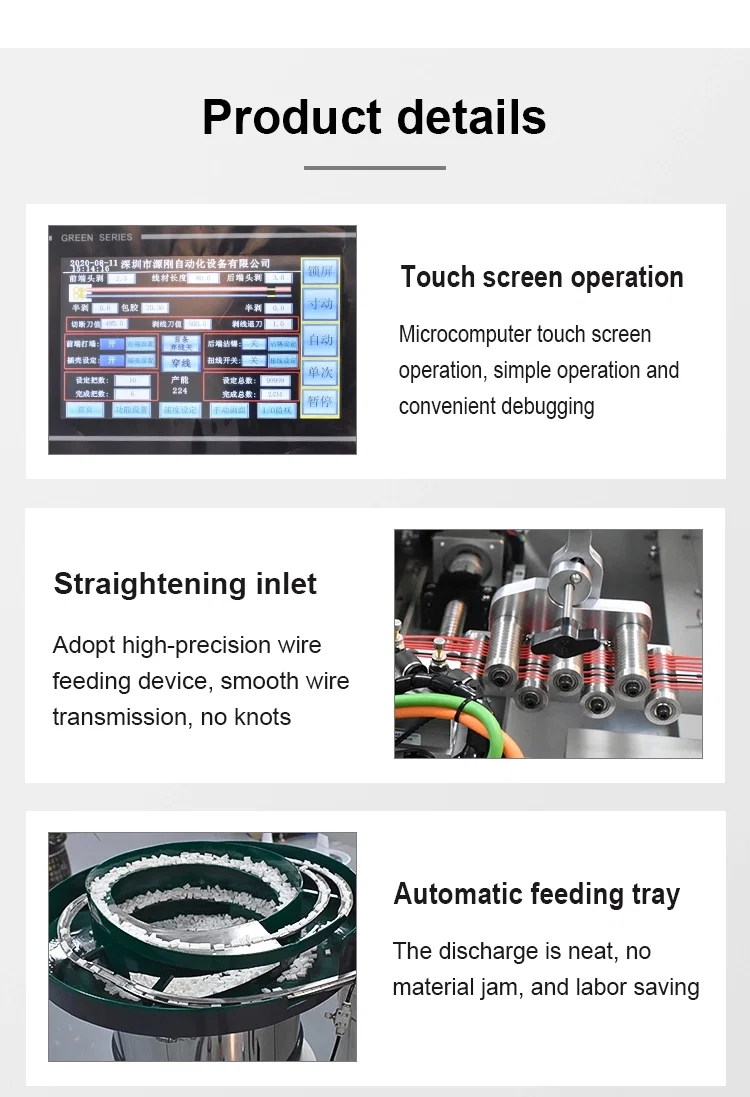

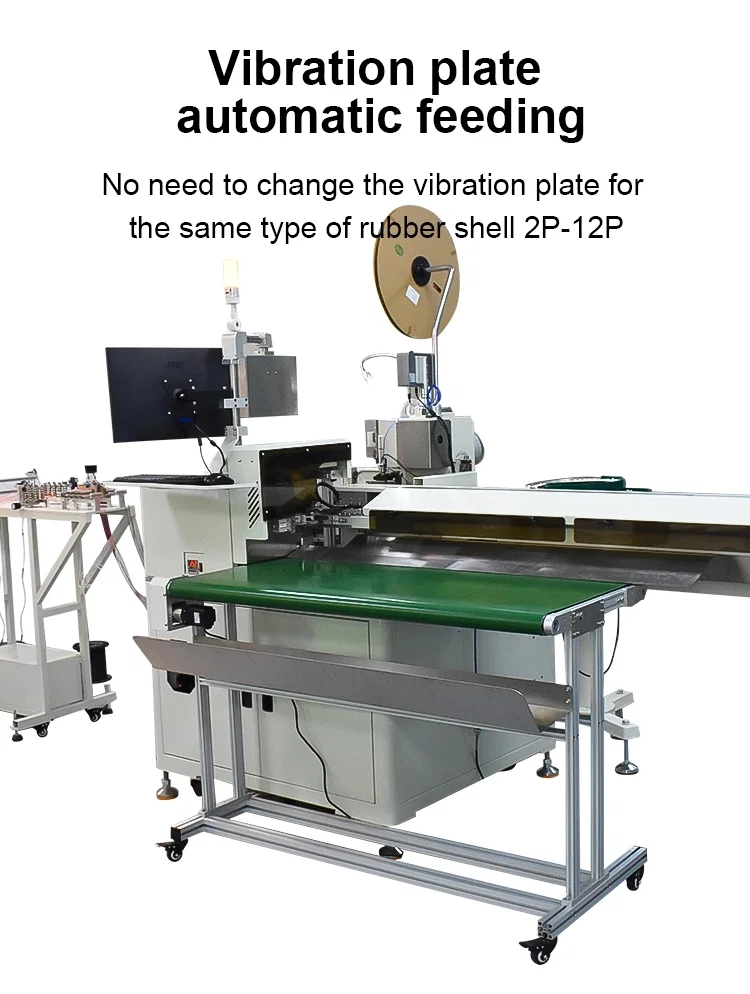

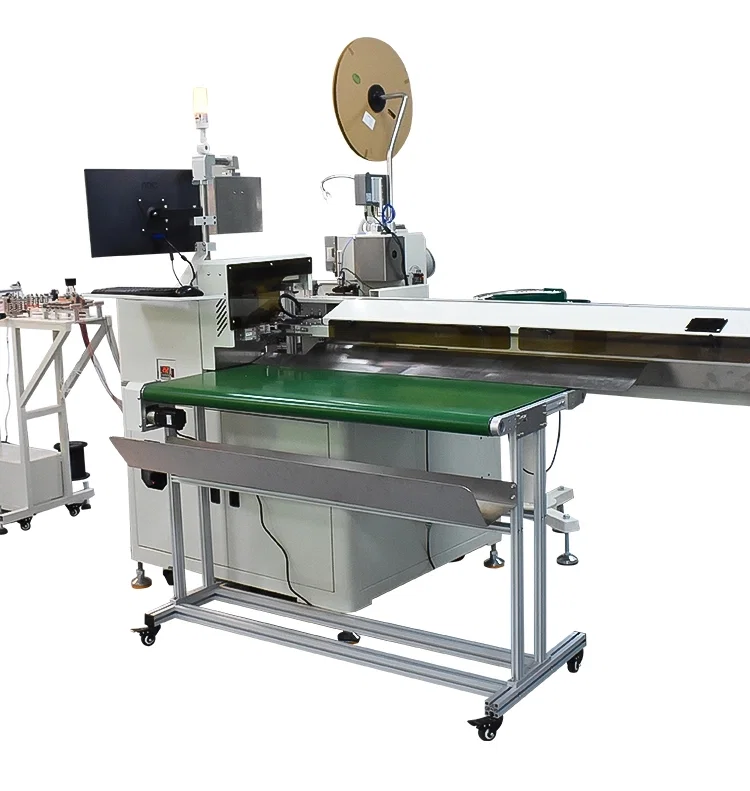

全自动多芯插壳机,配显示器、线盘与绿色输送带配放线盘、振动盘送料与侧向输送带的单端线材加工机振动盘送料段与机器出口的绿色输送带浸锡线材配白色与黑色连接器外壳的加工样品成品线束:白色壳体、子弹端子与圆环端子WPM-DPW12 参数表:裁线长度 45mm-1.2m,线径 AWG18-28细节图:触摸屏、进线矫直与自动送料盘细节图:滚珠丝杠裁切机构、电控柜接线与绿色输送带插壳机产品展示图两幅,含显示器与放线架机器侧视图:显示器支架、放线盘与出料输送机架
Auto Multi-Wire Plug Shell Machine WPM-DPW

就此产品向我们发送您的问题

未选择任何文件
支持 JPG / PNG / WebP,单张不超过 10 MB
