桌面真空吸螺丝机 200x420x135mm WPM-4220-2Z

📅 2025-04-25 👁️ 2,148
  • 产品型号: WPM-4220-2Z

  • 规格参数

    型号: WPM-4220-2Z
    锁螺丝范围: X200×Y1/420/Y2/420×Z135mm
    锁螺丝时间: 1~1.5秒/个
    重复精度: ±0.03mm
    程序记录: 15组,每组99点
    电动批处理模式: 精密伺服电机 日本品牌
    送料方式: 真空吸尘
    控制系统: 单片机和触摸屏
    电机系统: 精密闭环步进电机
    驱动系统: 台湾品牌 精密直线导轨
    输入电源: 220V 50Hz/60Hz
    工作气源: 0.4~0.6MPa
    编辑模式: 手动/自动
    工作温度: 5~40°C
    工作湿度: 20-90%
  • 立即询价

WPM-4220-2Z 是台式自动锁螺丝机,X 行程 200 mm,Y1/Y2 行程 420 mm,Z 行程 135 mm,每 1–1.5 秒锁一颗螺丝。用于玩具、小家电与电子组件等螺丝小、位置重复的场合。

手工把细小螺丝锁进塑料柱容易滑牙:螺丝歪着进入,螺纹再切一条道,柱子开裂。WPM-4220-2Z 用真空把螺丝吸在批头端,进入螺孔前保持垂直,Z 行程由程序设定而非手感决定。重复精度 ±0.03 mm,整批生产无需重新示教即可保持在同一柱位。

WPM-SL5331 是更大的龙门机型,两工位配中央料斗;JW-FD02 为手持式,每分钟可达 70 颗。WPM-4220-2Z 位于两者之间:单头台式机,存储 15 组程序、每组 99 点,触摸屏输入,SCM 控制,适合换型频繁、每个机型需一套程序的场合。

主要特点

1. 每颗 1–1.5 秒,取钉、移载与锁付在一个循环内完成。

2. 各轴采用精密闭环步进电机,重复精度 ±0.03 mm。

3. 真空吸附把螺丝固定在批头端直至螺纹咬入,小螺丝垂直进入螺孔。

4. 程序存储 15 组、每组 99 点,换型时从触摸屏调出。

5. 200 mm(X)×420 mm(Y1/Y2)×135 mm(Z)行程,一套程序覆盖整只玩具或家电壳体。

6. SCM 与触摸屏控制,电源 220 V 50/60 Hz,气源 0.4–0.6 MPa,工作温度 5–40 °C、湿度 20–90%。

技术参数

参数规格
型号WPM-4220-2Z
设备类型台式自动锁螺丝机
锁付范围X 200 × Y1 420 / Y2 420 × Z 135 mm
锁付时间1–1.5 秒/颗
重复精度±0.03 mm
程序存储15 组,每组 99 点
供料方式真空吸附
控制系统SCM 与触摸屏
电机系统精密闭环步进电机
输入电源220 V 50 Hz/60 Hz
工作气压0.4–0.6 MPa
工作温度与湿度5–40 °C / 20–90%

应用范围

— 玩具装配 - 电池盖、轮架与电机座锁入 ABS、PP 壳体

— 小家电 - 水壶、风扇与厨房机内的支架与板卡支柱固定

— 消费电子 - 音箱、插排与遥控器壳体的小螺丝装配

— 电气配件 - 开关、插座与适配器上的端子与盖板螺丝

— 组件批量生产 - 每个机型一套程序,换型时调用

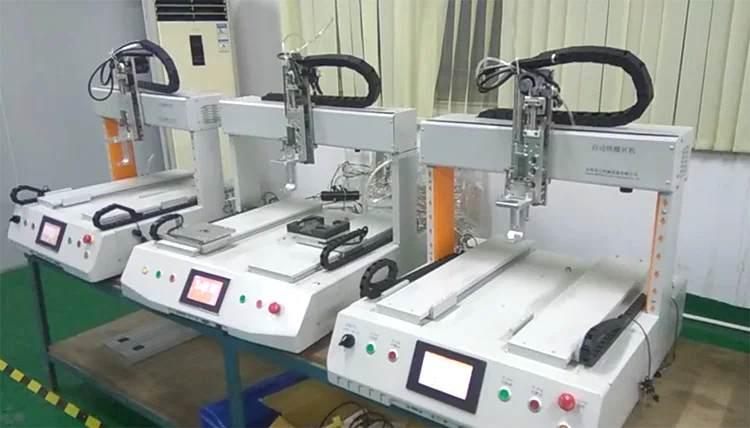

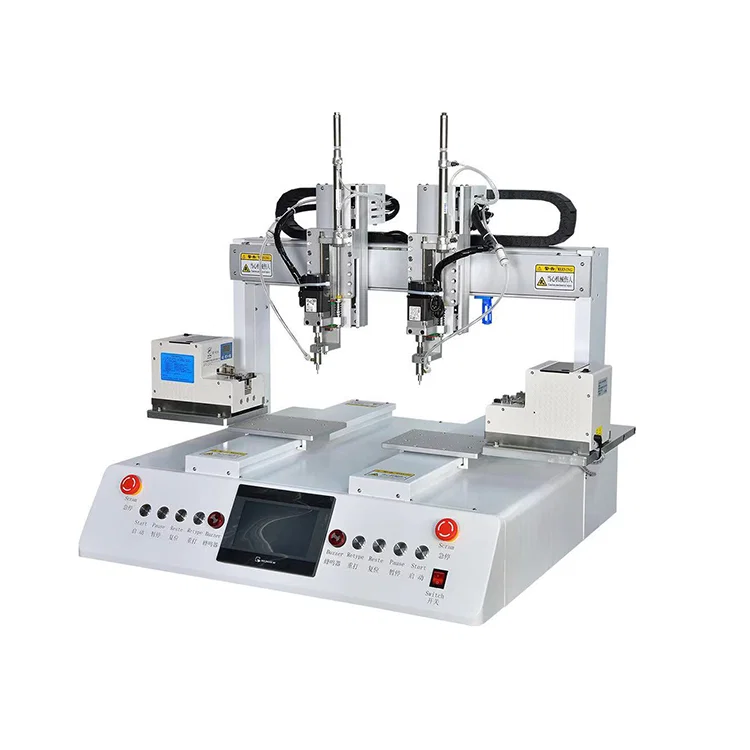

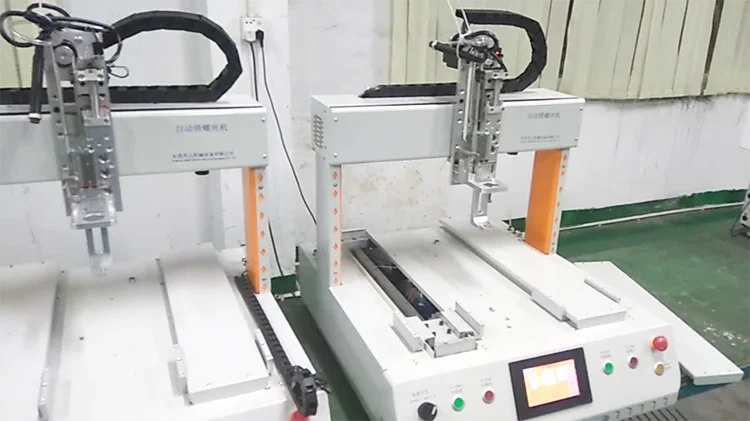

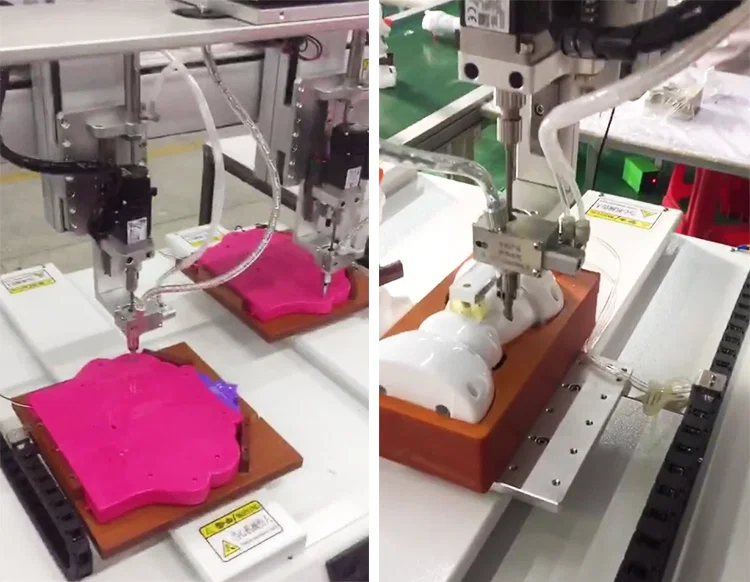

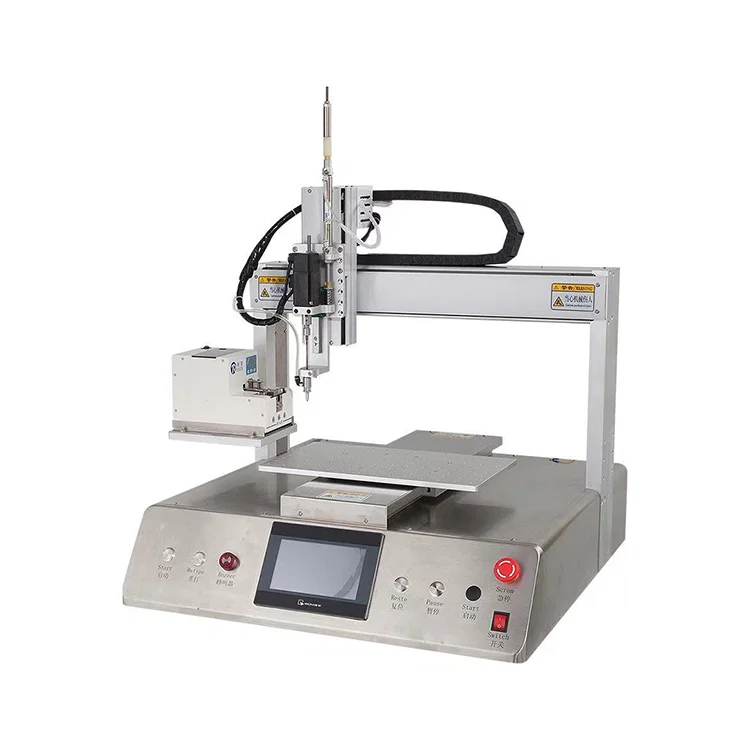

双头台式锁螺丝机,两块工作台板与触摸屏面板单头自动锁螺丝机,带触摸屏与供料盒车间内成排的三台台式锁螺丝机,配触摸屏两台自动锁螺丝机在白色装配台上作业电批喷嘴把螺丝锁入粉白塑料壳体
