全自动电缆绕线机 50-300mm杆间距 WPM-2009L

📅 2025-04-25 👁️ 1,978
  • 产品型号: WPM-2009L

  • 规格参数

    型号: WPM-2009L
    电压: AC220V/50Hz 或 AC110V/60Hz
    绕线长度范围: 可调
    绕线数量: 可设定
    尺寸: L485×W420×H340mm
    绕线速度: 可调
    绕杆间距: 50-300mm(可定制)
  • 立即询价

WPM-2009L 以可调速度和可调绕线长度把电缆和软管绕成线圈,并按预设圈数成圈。绕线杆间距 50 至 300 mm 决定线圈宽度,因此一台机器覆盖窄线圈与宽而扁的线圈。线圈由脚踏开关松开,成圈过程中双手可以一直扶线。

手工绕线需要操作者全程投入,成圈结果取决于手腕速度和臂展。2009L 按设定速度驱动绕线,并在设定圈数停止,厂商标称相较人工绕线可降低 75% 人工成本。线圈宽度和长度由机器设定决定,而不取决于操作者如何握线。

它是两款 2009 机型中较大的一款:485 x 420 x 340 mm,配触摸屏、脚踏松圈和 50-300 mm 杆间距,并可定制线圈尺寸;另一款为 400 x 280 x 400 mm 的按键式。两款均不捆扎;若需在一个周期内完成绕线与捆扎,下一步是 212 系列,它在绕线头上增加了扎带机头。

主要特点

1. 绕线杆间距 50-300 mm,可同时设定线圈宽度与线圈直径。

2. 绕线速度与绕线长度可调,圈数可预设。

3. 脚踏松圈,绕线过程中双手不离开线材。

4. 触摸屏输入参数;可应要求定制线圈尺寸。

5. 仅绕线,无扎带机头;可配独立捆扎机或手工捆扎。

6. AC 220 V 50 Hz 或 AC 110 V 60 Hz;485 x 420 x 340 mm 台式机架。

技术参数

参数规格
型号WPM-2009L
功能仅绕线(不捆扎)
绕线杆间距50-300 mm
绕线长度范围可调
绕线圈数预设
绕线速度可调
电压AC 220 V 50 Hz 或 AC 110 V 60 Hz
机器尺寸(长×宽×高)485 x 420 x 340 mm
定制可提供

应用范围

— 电缆与软管成圈:将柔性电缆和软管绕成设定宽度与直径。

— 电源线生产:绑扎、装袋或装箱前对线组进行成圈。

— OEM 定制线圈:按存储的设定生产非标线圈尺寸。

— 线缆分销:将整卷线材重新绕成固定宽度的可售线圈。

— 家电与设备制造:将随附引线成圈以便配货和发运。

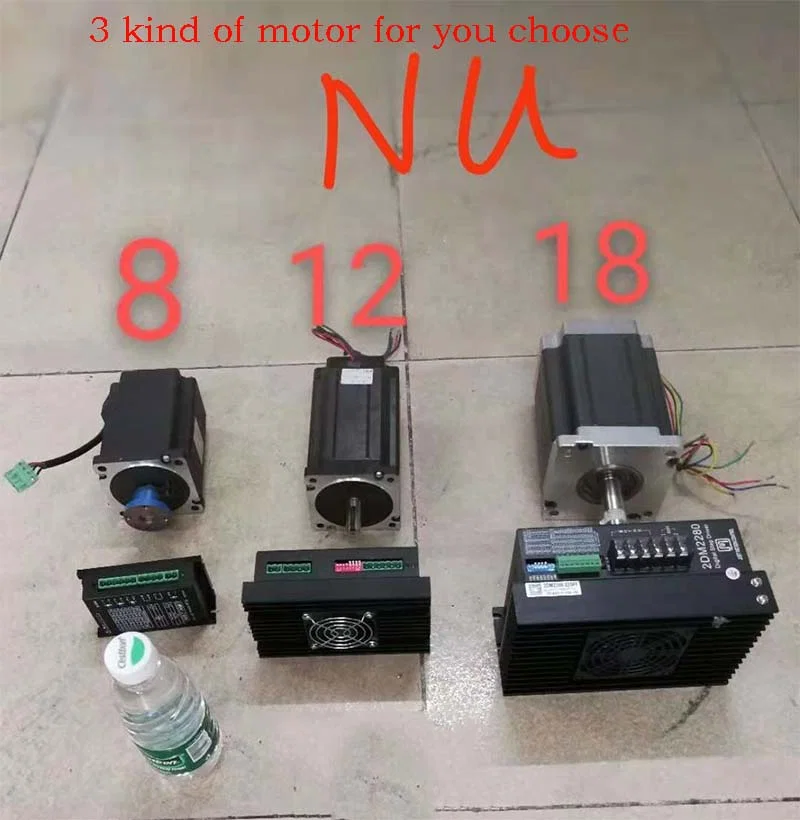

三台步进电机,标注 8、12、18,配对应驱动器成圈机四个视角,显示线盘与侧板配黑色线盘的成圈机正面与右侧视图配黑色线盘的成圈机正面与背面视图机器视图及脚踏开关、工具与配件摆放已包装的线盘与托盘上的成卷电源线

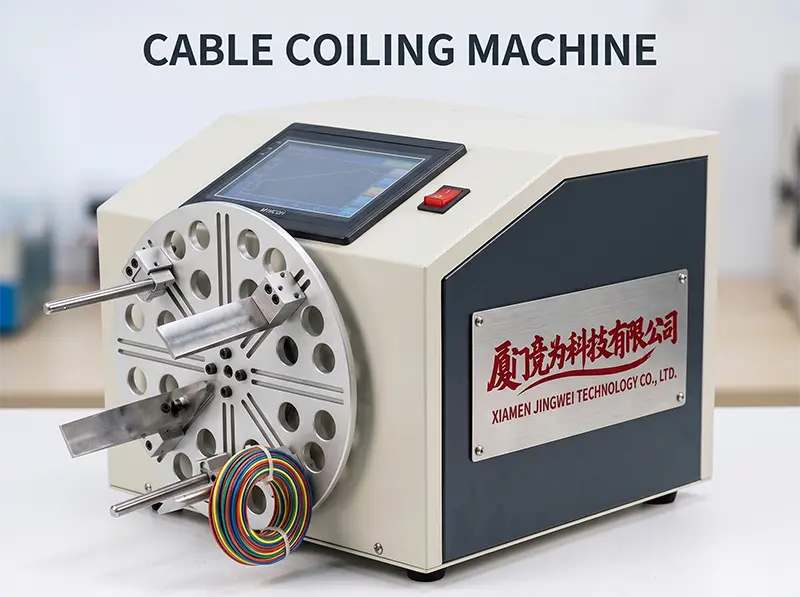

Cable Coiling Machine WPM-2009L
