半自动纸卡绕线扎带机 脚踏启动按卡型换夹具 WPM-K287

📅 2025-04-25 👁️ 1,377
  • 产品型号: WPM-K287

  • 规格参数

    型号: WPM-K287
    用途: 绕线
    尺寸: L400*W360*H300
    重量: 20kg
    控制方式: PLC程序控制
    适用线缆: USB线、耳机线、AC/DC电源线、网络线、电话线、音频/视频线、HDMI线
    功能: 可自定义线圈数、扎带数、扎带长度
    操作: 步进电机驱动,脚踏板启动
  • 立即询价

WPM-K287 将 iPhone 数据线绕到夹具上,形成零售纸卡所用的线圈形状,并按包装需要收紧扎带。绕线夹具与固定线轴位于机箱顶部,操作者以脚踏启动循环,双手可腾出扶线材与纸卡。圈数、扎带数量与扎带长度均可定制,同一台设备设定后即可用于一种卡型,再改设为下一种。适用 USB 线、耳机线、AC/DC 电源线、网线、电话线及音视频线,含 HDMI。

手工为纸卡绕线更像包装工序而非生产工序:线圈要落在纸卡开孔内,两个连接器端要落在同一位置,全靠目视判断。K287 改为按固定夹具绕制,圈形由工装决定,两端落在纸卡预期的位置,脚踏板使每根线材只需一次踩踏。该机列出的纸卡类型为苹果第 11 代、苹果第 8 代、苹果第 7 代与 F 型卡,其他卡型可按需定制并打样测试。

相对 WPM-K289——自动、硅胶带收束、每秒 2-8 圈、50-200 mm——K287 为手动上料机型,20 kg,机架 400 x 360 x 300 mm,围绕纸卡而非扎带束设计。相对 212 系列绕线机(成圈 50-250 mm 并以铁芯扎带收束),本机在纸卡可容纳的更小圈径上作业,为盒装零售完成引线收尾。若一条线以小批量做多种卡型,K287 靠更换工装而非改程序切换。

主要特点

1. 绕线夹具与固定线轴按纸卡定形,线圈与连接器端落在纸卡对应位置。

2. 纸卡类型:苹果第 11 代、苹果第 8 代、苹果第 7 代、F 型;其他卡型可定制并打样。

3. 圈数、扎带数量与扎带长度均可按卡型定制。

4. 脚踏启动循环,双手可扶住线材与纸卡。

5. PLC 程序,LCD 字符设定参数,步进电机带刹车控制绕线停位。

6. 适用 USB、耳机、AC/DC 电源、网络、电话、音视频与 HDMI 线;20 kg,机箱 400 x 360 x 300 mm。

技术参数

项目参数
型号WPM-K287
类型半自动绕线捆扎机
控制系统PLC 程序,LCD 字符设定参数
电机步进电机,带刹车控制
操作方式脚踏启动
适用线材USB 线、耳机线、AC/DC 电源线、网线、电话线、音视频线、HDMI 线
纸卡类型苹果第 11 代、苹果第 8 代、苹果第 7 代、F 型;其他可定制
可定制项圈数、扎带数量、扎带长度
机器尺寸400 x 360 x 300 mm
重量20 kg

应用范围

— iPhone 与 USB 数据线包装:按苹果款纸卡绕制后装入零售盒。

— 消费电子代工线:按包装图纸装配线材与纸卡,圈数按卡型设定。

— 耳机与音频线包装:按纸卡开孔绕制,供盒装零售。

— 网络与电话线配套:跳线绕制并捆扎,供成套包装。

— 代工包装商:更换夹具与圈数即可在一台设备上做多种卡型。

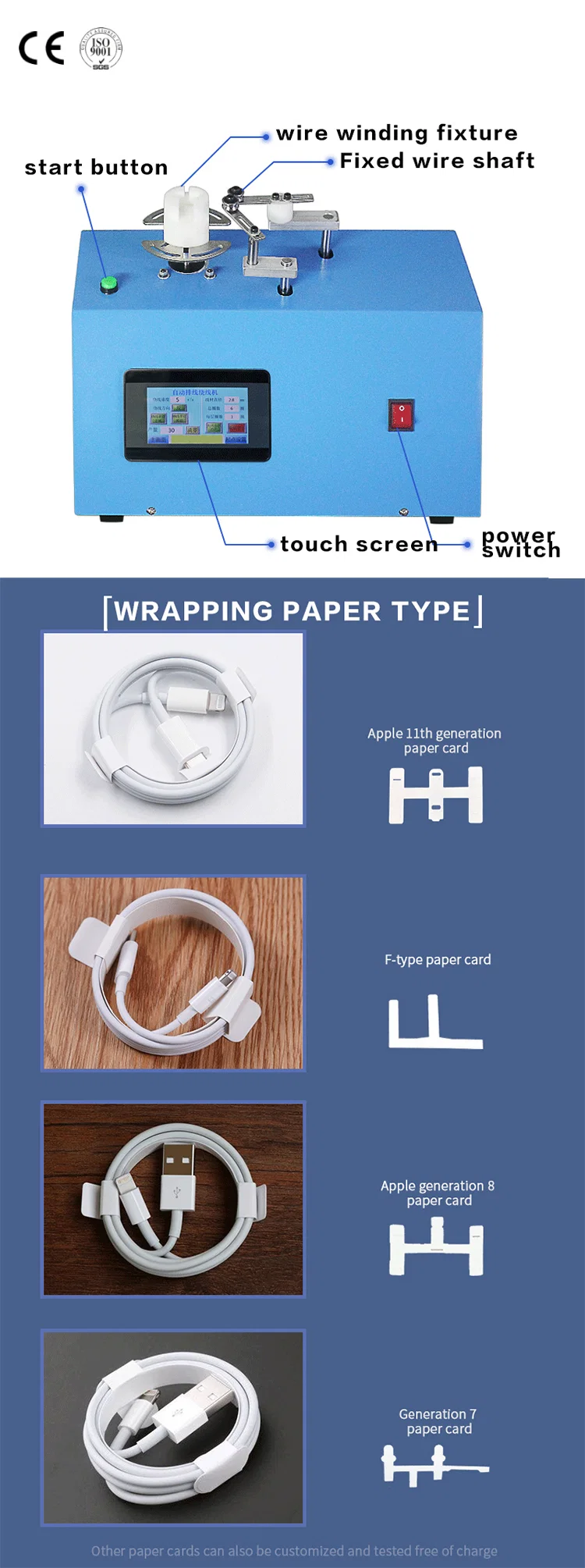

蓝色台式 iPhone 数据线绕线机,配触摸屏与纸卡样件
